组态软件在电力系统监控中的作用

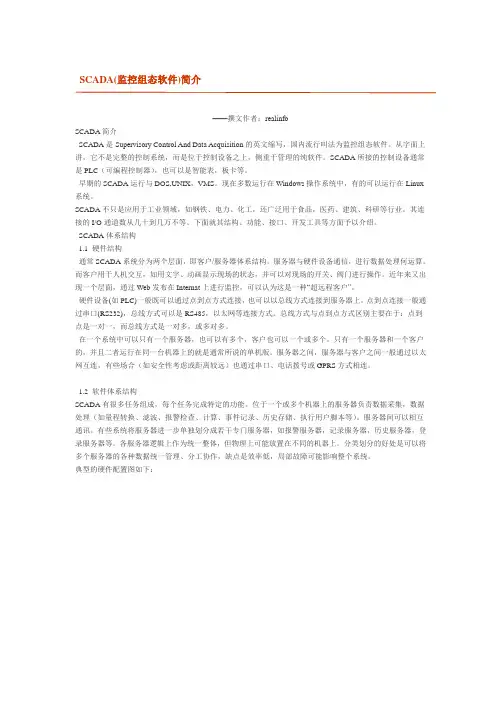

SCADA(监控组态软件)简介

——撰文作者：realinfo

SCADA简介

SCADA是Supervisory Control And Data Acquisition的英文缩写，国内流行叫法为监控组态软件。从字面上讲，它不是完整的控制系统，而是位于控制设备之上，侧重于管理的纯软件。SCADA所接的控制设备通常是PLC（可编程控制器），也可以是智能表，板卡等。

早期的SCADA运行与DOS,UNIX，VMS。现在多数运行在Windows操作系统中，有的可以运行在Linux系统。

SCADA不只是应用于工业领域，如钢铁、电力、化工，还广泛用于食品，医药、建筑、科研等行业。其连接的I/O通道数从几十到几万不等。下面就其结构、功能、接口、开发工具等方面予以介绍。

SCADA体系结构

1.1 硬件结构

通常SCADA系统分为两个层面，即客户/服务器体系结构。服务器与硬件设备通信，进行数据处理何运算。而客户用于人机交互，如用文字、动画显示现场的状态，并可以对现场的开关、阀门进行操作。近年来又出现一个层面，通过Web发布在Internat上进行监控，可以认为这是一种“超远程客户”。

硬件设备(如PLC)一般既可以通过点到点方式连接，也可以以总线方式连接到服务器上。点到点连接一般通过串口(RS232)，总线方式可以是RS485，以太网等连接方式。总线方式与点到点方式区别主要在于：点到点是一对一，而总线方式是一对多，或多对多。

在一个系统中可以只有一个服务器，也可以有多个，客户也可以一个或多个。只有一个服务器和一个客户的，并且二者运行在同一台机器上的就是通常所说的单机版。服务器之间，服务器与客户之间一般通过以太网互连，有些场合（如安全性考虑或距离较远）也通过串口、电话拨号或GPRS方式相连。

1.2 软件体系结构

SCADA有很多任务组成，每个任务完成特定的功能。位于一个或多个机器上的服务器负责数据采集，数据处理（如量程转换、滤波、报警检查、计算、事件记录、历史存储、执行用户脚本等）。服务器间可以相互通讯。有些系统将服务器进一步单独划分成若干专门服务器，如报警服务器，记录服务器，历史服务器，登录服务器等。各服务器逻辑上作为统一整体，但物理上可能放置在不同的机器上。分类划分的好处是可以将多个服务器的各种数据统一管理、分工协作，缺点是效率低，局部故障可能影响整个系统。

组态王软件介绍

1 / 23

3、系统软件

组态王软件介绍

本系统采集控制软件选用中国外乡软件厂商北京亚控科技开展生

产的，国内最早的商用组态软件“组态王〞 。截止到 2021 年底，“组态王〞已在

国内装机量有 10 万套，成功地应用于我国工业领域的各行各业，例如石油、化

工、电力、冶金、造纸、橡胶、环保、机械制造等等， 在中国使用的监控软件中，

组态王拥有国内最多的用户。 像国外众多的软件一样， 组态王软件也经过了一个

开展例程：

1995 年——组态王

1996 年——组态王

1997 年——组态王

1998 年——组态王

1999 年——组态王

2000 年——组态王 for Internet

2001 年——组态王、组态王电力专业版

2002 年——组态王

2003 年——组态王

2005 年——组态王

2006 年——组态王

2007 年——组态王

下面介绍组态王通用强大的功能。

3.1.1 根本人机界面功能

通过本功能完成画面组态。

1.快速便捷的应用设计

用组态软件构造 “监控和数据采集系统〞 的好处之一就是能大大缩短开发时间，并能保证系统的质量。 能快速便捷地进行图形维护和数据采集是此类系统的关键点。组态王正是提供了丰富的快速应用设计的工具。

(1)方便实用的工程管理 组态王提供方便实用的管理工具——工程管理

器。工程管理器是一个独立的可执行文件， 用来管理本机的所有组态王工程， 可以实现工程的压缩备份， 备份恢复，数据词典的导出导入， 实现开发和运行系统的切换等。

(2).集成的开发环境 最新设计的组态王工程浏览器为用户提供了便利的集成开发环境。工程设计者可以在工程浏览器中查看工程的各个局部， 可以查看画

面、数据库、配置通讯驱动程序、设计报表；可以完成系统的大局部配置。 组态王软件介绍

2 / 23

工程浏览器采用树形结构，操作简单方便，容易接受。在工程浏览器中，用户也可以方便地切换到组态王开发环境和运行环境。

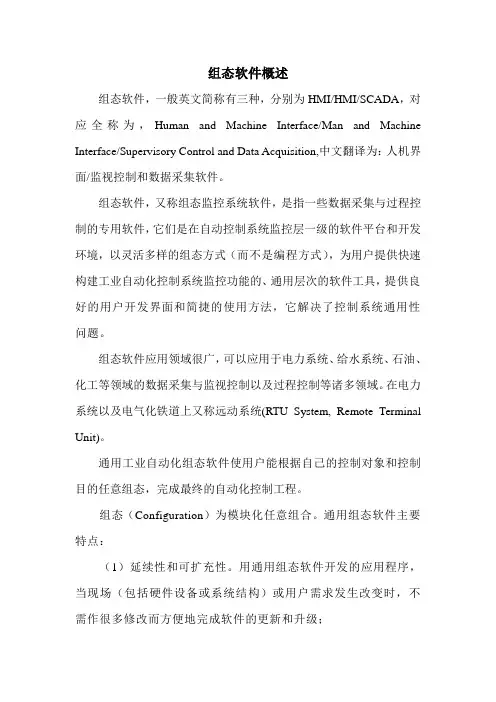

组态软件概述

组态软件，一般英文简称有三种，分别为HMI/HMI/SCADA，对应全称为，Human and Machine Interface/Man and Machine

Interface/Supervisory Control and Data Acquisition,中文翻译为：人机界面/监视控制和数据采集软件。

组态软件，又称组态监控系统软件，是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，以灵活多样的组态方式（而不是编程方式），为用户提供快速构建工业自动化控制系统监控功能的、通用层次的软件工具，提供良好的用户开发界面和简捷的使用方法，它解决了控制系统通用性问题。

组态软件应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。在电力系统以及电气化铁道上又称远动系统(RTU System, Remote Terminal

Unit)。

通用工业自动化组态软件使用户能根据自己的控制对象和控制目的任意组态，完成最终的自动化控制工程。

组态（Configuration）为模块化任意组合。通用组态软件主要特点：

（1）延续性和可扩充性。用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级； （2）封装性（易学易用）。通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；

（3）通用性。每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。

基于欧姆龙PLC和组态软件intouch的监控系统

陈德海

【摘 要】随着科技的进步和经济的发展，工业生产与电气自动化技术的结合也变得愈发紧密。工业自动化技术是指通过微处理器或可编程逻辑控制器以及其他外围设备来实现企业自动化生产的目的。组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。因此，本文在对PLC和组态软件intouch分析的基础上，采用自动配料系统的实际应用对其进行有效的探讨和分析。

【期刊名称】《环球市场》

【年(卷),期】2016(000)034

【总页数】1页(P79-79)

【关键词】PLC;组态软件;intouch;监控系统

【作 者】陈德海

【作者单位】[1]不详

【正文语种】中 文

【中图分类】TP273

步进(顺序)控制是可编程控制器最广泛应用的领域，取代了传统的继电器顺序控制。例如注塑机、印刷机械、订书机械、切纸机、组合机床、磨床、装配生产线、包装生产线、电镀流水线及电梯控制等。过程控制功能，在工业生产过程中，有许多连续变化的量，如温度、压力、流量、液体、速度、电流和电压等，称为模拟量。可编程控制器有A/D和D/A转换模块，所以可编程控制器可以作模拟控制用于过程控制。

组态软件，又称组态监控软件系统软件。它是指一些数据采集与过程控制的专用软件。它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。在电力系统以及电气化铁道上又称远动系统。

Intouch是工业自动化组态软件Wonderware公司产品。Wonderware公司在制造运营系统率先推出Microsoft Windows平台的人机界面(HMI)产品，代表自动化软件的先锋，Intouch系列软件是世界上推出的第一款组态软件。InTouch为以工厂和操作人员为中心的制造信息系统提供了可视化工具。这些制造信息系统集成了操作人员所必需的各种信息，可以在工厂内部和各工厂之间共享。InT ouch
