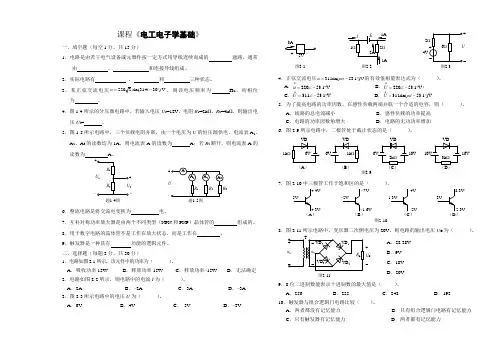

电工电子期末试卷

课程《电工电子学基础》

一、填空题（每空1分，共15分）

1．电路是由若干电气设备或元器件按一定方式用导线连续而成的 通路，通常由 、 和连接导线组成。

2．实际电路有 、 和 三种状态。

3．某正弦交流电压V)30314sin(2220tu，则该电压频率为 Hz，初相位为 。

4．图1-4所示的分压器电路中，若输入电压U1=12V，电阻R1=2kΩ，R2=4kΩ，则输出电压U2= 。

5．图1-5所示电路中，三个负载电阻并联，由一个电压为U的恒压源供电，电流表A1、A2、A3的读数均为1A，则电流表A的读数为 A；若R2断开，则电流表A的读数为 A。

R1R2+−U1+−U2题1-4图 AA1A2A3R1R2R3+−U题1-5图

6．整流电路是将交流电变换为

电。

7．互补对称功率放大器是由两个不同类型（NPN和PNP）晶体管的

组成的。

8．用于数字电路的晶体管不是工作在放大状态，而是工作在

。

9．触发器是一种具有 功能的逻辑元件。

二、选择题（每题2分，共30分）

1．电路如图2-1所示，该元件中的功率为（ ）。

A．吸收功率15W B．释放功率15W C．释放功率–15W D．无法确定

2．电路如图2-2所示，则电路中的电流I为（ ）。

A．2A B．–2A C．3A D．–3A

3．图2-3所示电路中的电压U为（ ）。

A．6V B．4V C． 3V D．–3V +–3A–5V图2-1 E2A2Ω1Ω1A1AI图2-2 ++2Ω4VU图2-3 6Ω

莆田科技学校2016-2017第二学期 汽车电工电子期末试卷

一、填空题：（每题2分，共20分）

1、电路是由 、 、 和开关组成。

2、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是

、

、 。

3、如图所示的电路中，已知I1=0.01A，I2=0.3A，则I3= A。

4、发光二极管可以直接将电能转换为 能。当发光二极管加 电压时发光

5、如图所示的逻辑符号是 门电路。

6、二极管的核心结构就是一个 ，其导电特性为 。

7、模数转换器是将 信号转换为 信号。

8、如图所示的逻辑符号是 门电路。

9、触电的种类有 、 、 、

和感应电压触电、剩余电荷触电。

10、单线制就是将蓄电池的 用导线连接到 上，通常称为

搭铁。

二、判断题：（对的打“√”，错的打“×”，每题2分，共20分）

11 电路一般由电源、负载、导线和控制装置四部分组成（ ）

12 大小和方向都不随时间作周期性变化的电流称为交流电（ ）

13 电路有三种状态，通路状态、开路状态和断路状态（ ）

14 电阻串联时，电阻值小的电阻通过的电流大（ ）

15 “220V, 60W”的荧光灯能在110V的电源上正常工作。（ ）

16 电路中不允许短路。（ ）

17通电的时间越长，灯泡消耗的电能越少，电流所做的功也就越大。（ ）

《 计算机电路基础 》试卷 第1页 共2页

电子电工专业《电工测量》期末考试试卷

命题人： 考试时间： 90分钟 试卷分值：100分

一、一填空题,(本大题共5小题,10分)

1、电磁系仪表测量几个的结构分 、 和 。

2、电磁系电流表和电压表一般与 配合使用来测量更大的电流和电压。

3、磁电系电压表由磁电系 和 组成。

4、按度量器参与测量过程的方式分类，可以把测量方法分为 和

两种。

5、电工仪表的误差可以分为 和 。

二、判断题,(本大题共10小题,20分)

1、万用表测电压时被测的电压值可以超出万用表的量程 （ ）

2、电磁系仪表指针的偏转角与被测电流的平方成反比，故标度尺刻度不均匀。（ ）

3、各种类型电工指示仪表的测量机构都是由固定部分和可动部分组成的。 （ ）

4、接在同一电流互感器上的仪表不能太多。 （ ）

5、数字万用表一般采用比例法测电阻。 （ ）

6、模拟式万用表欧姆档量程的扩大是通过改变欧姆中心值来实现的。 （ ）

7、磁电系电流表或电压表的刻度是不均匀的。 （ ）

8、伏安法测电阻属于比较测量法。 （ ）

9. 数字式万用表测电阻属于直接法。 （ ）

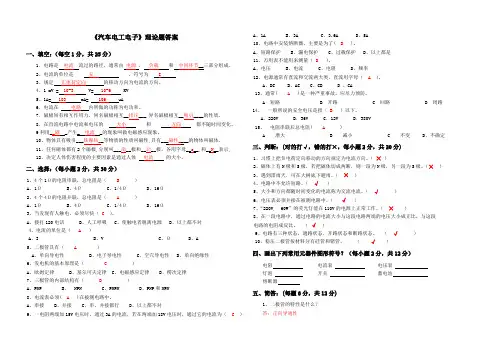

《汽车电工电子》理论题答案

一、填空：（每空1分，共25分）

1、电路是 电流

流过的路径，通常由

电源

、

负载

和

中间环节__三部分组成。

2、电流的单位是 安 ，符号为 I

3、规定 正电荷定向 的移动方向为电流的方向。

4、1 mV = 10-3 V= 10-6 KV

5、1A= 103 mA= 106 uA

6、电流在 电路 内所做的功称为电功率。

7、磁极间有相互作用力，同名磁极相互__排斥___,异名磁极相互__吸引____的性质.

8、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。

9利用__磁 _产生_ 电流 _的现象叫做电磁感应现象。

10、物体具有吸引___铁镍钻__等物质的性质叫磁性,具有___磁性____的物体叫磁体.

11、任何磁体都有2个磁极,分别叫___南__极和__北__极，各用字母__s__,和__N__表示,

12、决定人体伤害程度的主要因素是通过人体 电流 的大小。

二、选择：（每小题2分，共30分）

1、4个1Ω的电阻串联，总电阻是（ B

）

A、1Ω

B、4Ω C、1/4Ω D、16Ω

2、4个4Ω的电阻并联，总电阻是（ A ）

A、1Ω B、4Ω C、1/4Ω D、16Ω

3、当发现有人触电，必须尽快（ C ）。

A、拨打120电话 B、人工呼吸 C、使触电者脱离电源 D、以上都不对

4、电流的单位是（ A ）

A、I B、V C、Ω D、A

5、二极管具有（ A ）

A、单向导电性 B、电子导电性 C、空穴导电性 D、单向绝缘性
