弹簧基本计算公式

__________________________________________________

__________________________________________________ 压簧、拉簧、扭簧弹力计算公式

压力弹簧

压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷； · 弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)； · 弹簧常数公式（单位：kgf/mm）：

G=线材的钢性模数：琴钢丝G=8000，不锈钢丝G=7300，

磷青铜线G=4500 ，黄铜线G=3500

d=线径

Do=OD=外径

Di=ID=内径

Dm=MD=中径=Do-d

N=总圈数

Nc=有效圈数=N-2

弹簧常数计算范例:

线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝

__________________________________________________

__________________________________________________ 拉力弹簧

拉力弹簧的 k值与压力弹簧的计算公式相同

· 拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

· 初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）

弹簧频率计算公式

一、弹簧振子的频率计算公式推导。

1. 弹簧振子的周期公式。

- 对于弹簧振子（在光滑水平面上，一端固定，一端连接质量为m的物体），根据胡克定律F = - kx（其中k为弹簧的劲度系数，x为偏离平衡位置的位移）和牛顿第二定律F=ma，可得ma=-kx，即a =-(k)/(m)x。

- 这是一个简谐运动的方程，其运动方程为x = Acos(ω t+φ)（A为振幅，ω为角频率，φ为初相位），对于简谐运动a =-ω^2x。

- 对比a =-(k)/(m)x和a =-ω^2x，可得ω=√(frac{k){m}}。

- 而周期T=(2π)/(ω)，所以T = 2π√(frac{m){k}}。

2. 弹簧振子的频率公式。

- 频率f=(1)/(T)，将T = 2π√(frac{m){k}}代入可得f=(1)/(2π)√(frac{k){m}}。

二、公式中各物理量的含义。

1. f：频率。

- 单位为赫兹（Hz），表示物体在单位时间内振动的次数。

2. k：劲度系数。

- 单位为牛/米（N/m），它反映了弹簧的弹性性质，劲度系数越大，弹簧越“硬”，在相同的形变量下产生的弹力越大。

3. m：振动物体的质量。

- 单位为千克（kg），质量越大，在相同弹簧作用下振动越慢，频率越低。

彈簧基本計算公式

1. 壓縮、拉伸螺旋彈簧之計算公式。( 圓形斷面 )

由 P (kg) 計算 由  (mm) 計算 由 P (kg/mm2) 計算

荷重 P (kg) 之公式 - Gd4

P=───

8nD3 d3

P=───

8D

撓度  (mm) 之公式 8nD3

=───P

d4G - nD2

=───

dG

應力  (kg/mm2) 之公式 8D

=───P

d3 dG

=───

nd2 -

2. 扭力彈簧之計算公式。( 圓形斷面 )

由 M (kg~mm) 計算 由 撓度 a 計算 由 應力  (kg/mm2) 計算

M (kg~mm) 之公式 - Ed4

M=────a

11520nD d3

M=───

32

撓度 ao 之公式 11520nD

a=────M

d4E - 360nD

a=───

dE

應力  (kg/mm2) 之公式 32

=───M

d3 Ed

=───a

360nd -

3. 符號代號：

d：線材直徑 D：平均直徑 n：有效卷數 G：橫彈性係數 E：縱彈性係數 P：荷重

彈簧材料之彈性係數

材 質 橫彈性係數

G值(kg/mm2) 縱彈性係數

E值(kg/mm2)

彈簧鋼SUP 8X103 21X103

鋼琴線SWP 8X103 21X103

油回火線SWOC 8X103 21X103

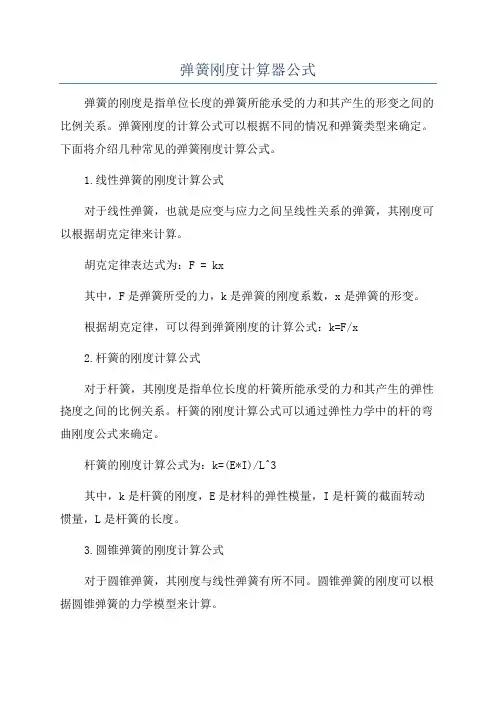

弹簧刚度计算器公式

弹簧的刚度是指单位长度的弹簧所能承受的力和其产生的形变之间的比例关系。弹簧刚度的计算公式可以根据不同的情况和弹簧类型来确定。下面将介绍几种常见的弹簧刚度计算公式。

1.线性弹簧的刚度计算公式

对于线性弹簧，也就是应变与应力之间呈线性关系的弹簧，其刚度可以根据胡克定律来计算。

胡克定律表达式为：F = kx

其中，F是弹簧所受的力，k是弹簧的刚度系数，x是弹簧的形变。

根据胡克定律，可以得到弹簧刚度的计算公式：k=F/x

2.杆簧的刚度计算公式

对于杆簧，其刚度是指单位长度的杆簧所能承受的力和其产生的弹性挠度之间的比例关系。杆簧的刚度计算公式可以通过弹性力学中的杆的弯曲刚度公式来确定。

杆簧的刚度计算公式为：k=(E*I)/L^3

其中，k是杆簧的刚度，E是材料的弹性模量，I是杆簧的截面转动惯量，L是杆簧的长度。

3.圆锥弹簧的刚度计算公式

对于圆锥弹簧，其刚度与线性弹簧有所不同。圆锥弹簧的刚度可以根据圆锥弹簧的力学模型来计算。 圆锥弹簧的力学模型可以假设为肚形曲线，其刚度计算公式为：k =

(G * d^4) / (8 * n * D^3 * na^2 * nb^2)

其中，k是圆锥弹簧的刚度，G是剪切模量，d是肚宽，n是圈数，D是弹簧的外径，na和nb是指弹簧的交叉点到弹簧两端的距离。

4.螺旋弹簧的刚度计算公式

对于螺旋弹簧，其刚度可以通过螺旋弹簧的力学模型来计算。

螺旋弹簧的力学模型可以假设为圆柱旋转曲面，其刚度计算公式为：k = (G * d^4) / (8 * n * D^3 * na^2 * nb^2 * cos^2α)

其中，k是螺旋弹簧的刚度，G是剪切模量，d是导簧直径，n是圈数，D是弹簧的外径，na和nb是指弹簧的交叉点到弹簧两端的距离，α是导簧的螺旋线夹角。

通过以上公式，我们可以计算出不同类型弹簧的刚度。但需要注意的是，这些公式仅仅是一般情况下的近似公式，具体的弹簧刚度计算还需要根据实际情况和材料参数进行修正和调整。
