锅炉管锅炉管最新规格表

  • 格式：doc
  • 大小：522.50 KB
  • 文档页数：9

锅炉管

高压锅炉钢管主要用来制造高压及其以上压力的蒸汽锅炉管道等用的优质碳素结构钢、合金结构钢和不锈耐热钢无缝钢管、这些锅炉钢管经党处于高温和高压下工作、管子在高温烟气和水蒸汽的作用下还会发生氧化和腐蚀，因此要求钢管有高的持久强度、高的抗氧化性能，并具有良好的组织稳定性，采用钢号有：优质碳素结构钢钢号有20G、20MnG、25MnG；合金结构钢钢号15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、12CrMoVG、12Cr3MoVSiTiB等；不锈耐热钢常用1Cr18Ni9、1Cr18Ni11Nb高压锅炉钢管除保证化学成分和机械性能外，要逐根做水压试验，要作扩口、压扁试验。钢管以热处理状态交货。此外，对成品钢管显微组织、晶粒度、脱碳层也有一定要求。

锅炉管是无缝管的一种。制造方法与无缝管相同，但对制造钢管所用的钢种有严格的要求。根据使用温度高低分为一般锅炉管和高压锅炉钢管两种。

1、概述

(1)生产制造方法：

①一般锅炉钢管使用温度在450℃以下，国产管主要用10号、20号碳结钢热轧管或冷拔管制造。

②高压锅炉钢管使用时经常处于高温和高压条件，管子在高温烟气和水蒸气的作用下，会发生氧化和腐蚀。要求钢管具有高的持久强度，高的抗氧化腐蚀性能，并有良好的组织稳定性。

(2)用途：

①一般锅炉管主要用来制造水冷壁管、沸水管、过热蒸汽管、机车锅炉用的过热蒸汽管，大、小烟管及拱砖管等。

②高压锅炉钢管主要用来制造高压和超高压锅炉的过热器管、再热器管、导气管、主蒸汽管等。

2.种类

锅炉管按所承受的高温性能分为一般锅炉锅炉钢管和高压锅炉锅炉钢管。无论一般锅炉钢管或高压锅炉钢管按其用途要求不同又可分为各种钢管。

3.规格及外观质量

(1)GB3087-82《低中压锅炉用无缝钢管》规定。各种结构锅炉用钢管规格，外径10～426mm，共计43种。壁厚1.5～26mm共计29种。但机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管的外径和壁厚另有规定。

(2)GB5310-95《高压锅炉用无缝钢管》热轧管的外径22～530mm，壁厚20～70mm冷拔(冷轧)管外径10～108mm，壁厚2.0-13.0mm不等。

(3)GB3087-82《低中压锅炉用无缝钢管》和GB5310-95《高压锅炉用无缝钢管》的规定。外观质量：钢管内外表面不允许有裂缝、折叠、轧折、结疤、离层和发纹。这些缺陷应完全清除掉。清除深度不得超过公称壁厚的负偏差，其清理处实际壁厚不得小于壁厚所允许的最小值。

4.化学成分检验

(1)GB3087-82《低中压锅炉用无缝钢管》规定。化学成分试验方法按GB222-84及GB223《钢铁及合金化学分析方法》中的有关部分。

(2)GB5310-95《高压锅炉用无缝钢管》规定。化学成分试验方法按GB222-84及《钢铁及合金化学分析方法》、GB223《钢铁及合金化学分析方法》中的有关部分。

(3)进口锅炉钢管的化学成分检验按合同规定的有关标准进行。

5.物理性能检验 (1)GB3087-82《低中压锅炉用无缝钢管》规定。拉力试验按GB/T228-87，水压试验按GB/T241-90，压扁试验按GB/T246-97，扩口试验按GB/T242-97，冷弯试验按GB244-97。

(2)GB5310-95《高压锅炉用无缝钢管》规定。拉力试验、水压试验和压扁试验与GB3087-82规定相同；冲击试验按 GB229-94，扩口试验按GB/T242-97，晶粒度试验按YB/T5148-93；显微组织检验按GB13298-91，脱碳层检验按GB224-87，超声波检验按GB/T5777-96。

(3)进口锅炉管的物理性能检验及指标按合同规定的有关标准进行。

6.主要进出口情况

(1)锅炉管主要进口国家是日本、德国。经常进口的规格有15914.2mm；2734.0mm；

219.110.0mm；41975mm；406.460mm等。最小的规格是31.84.5mm，长度一般为5～8m

(2)在进口索赔案例中，德国曼内斯曼钢管厂进口的ST45无缝锅炉管，经超声波探伤普查，发现少部分钢管的内部缺陷超过该厂规定及德国钢铁协会标准。

(3)从德国进口的合金钢管，钢号主要有34CrMo4和12CrMoV等。这种钢管高温性能好，常用来作为高温锅炉用钢管。

(4)日本进口的合金管较多，规格有426.012mm5～8m；152.48.0mm12m；

89.110.0mm6m；101.610.0mm12m；114.38.0mm6m；127.08.0mm9m等。执行日本工业标准JISG3458钢号为STPA25。这种钢管常用来作配套用高温合金管。

高压锅炉管

主要材质 20G、A106c、ST45.8/3

执行标准 GB5310-95、ASTMA106-99、DIN17175-79

用途 高压锅炉用耐热无缝钢管

规格范围 Ф16-824×2-65

高压锅炉管规格表

高压锅炉管

规格 产地 规格 产地 规格 产地 规格 产地

14*3 天津 38*5.5 天津 89*5 天津 133*18 天津

14*3.5 天津 42*3 天津 89*5.5 天津 159*6 成都

14*4 天津 42*3.5 天津 89*6 天津 159*6.5 成都

16*3 天津 42*4 天津 89*7 天津 159*7 成都

18*2 天津 42*5 天津 89*7.5 天津 159*8 成都

18*3 天津 42*6 天津 89*8 天津 159*9.5 成都

18*4 天津 42*8 天津 89*9 天津 159*10 成都

18*5 天津 45*3 天津 89*10 天津 159*12 成都

19*2 天津 45*4 天津 89*11 衡阳 159*14 成都

21*4 天津 45*5 天津 89*12 宝钢 159*16 成都

22*2.5 天津 45*6 天津 108*4.5 天津 159*18 成都

22*3 天津 45*7 天津 108*5 天津 159*20 成都

22*4 天津 48*4 天津 108*6 天津 159*28 成都

22*5 天津 48*4.5 天津 108*7 天津 168*6 成都

25*2.5 天津 48*5 天津 108*8 天津 168*7 成都

25*3 天津 48*6 天津 108*9 天津 168*8 成都

25*4 天津 48*7 天津 108*10 天津 168*9.5 成都 25*5 天津 48.3*12.5 天津 108*12 天津 168*10 成都

25*5.5 天津 51*3 天津 108*14 天津 168*11 成都

27*3.5 天津 51*3.5 天津 108*15 天津 168*12 成都

27*4 天津 51*4 天津 108*16 天津 168*14 成都

27*5 天津 51*5 天津 108*20 天津 168*15 成都

27*5.5 天津 51*6 天津 114*5 天津 168*16 成都

28*2.5 天津 57*4 天津 114*6 天津 168*18 成都

28*3 天津 57*5 天津 114*7 天津 168*20 成都

28*3.5 天津 57*5.5 天津 114*8 天津 168*22 成都

28*4 天津 57*6 天津 114*8.5 天津 168*25 成都

30*2.5 天津 60*4 天津 114*9 天津 168*28 成都

32*2.5 天津 60*4 宝钢 114*10 天津 180*10 成都

32*3 天津 60*5 天津 114*11 天津 194*10 成都

32*3.5 天津 60*6 天津 114*12 天津 194*12 成都

32*4 天津 60*7 天津 114*13 天津 194*14 成都

32*4.5 天津 60*8 天津 114*14 天津 194*16 成都

32*5 天津 60*9 天津 114*16 天津 194*18 成都

34*3 天津 60*10 天津 114*18 天津 194*20 成都

34*4 天津 76*4.5 天津 133*5 天津 194*26 成都

34*4.5 天津 76*5 天津 133*6 天津 219*6.5 成都

34*5 天津 76*6 天津 133*7 天津 219*7 成都

34*6.5 天津 76*7 天津 133*8 天津 219*8 成都

38*3 天津 76*8 天津 133*10 天津 219*9 成都

38*3.5 天津 76*9 天津 133*12 天津 219*10 成都

38*4 天津 76*10 天津 133*13 天津 219*12 成都

38*4.5 天津 89*4 天津 133*14 天津 219*13 成都

38*5 天津 89*4.5 天津 133*16 天津 219*14 成都

规格 产地 规格 产地 规格 产地 规格 产地

219*16 成天 273*36 成都 356*28 成都 426*12 成都

219*18 成天 273*40 成都 356*36 成都 426*13 成都

219*20 成天 273*42 成都 377*9 成都 426*14 成都

219*22 成都 273*45 成都 377*10 成都 426*17 成都

219*24 成都 298.5*36 进口 377*12 成都 426*20 成都

219*25 成都 325*8 成都 377*14 成都 426*22 成都

219*26 成天 325*9 成都 377*15 成都 426*30 成都

219*28 成都 325*10 成都 377*16 成都 426*36 成都

219*30 成都 325*11 成都 377*18 成都 426*40 进口

219*32 成都 325*12 成都 377*20 成都 426*50 进口

219*35 成都 325*13 成都 377*22 成都 457*9.5 成都

219*38 成都 325*14 成都 377*25 成都 457*14 成都

273*7 成都 325*15 成都 377*32 成都 457*16 成都

273*8 成都 325*16 成都 377*36 成都 457*19 成都

合集下载

厚壁无缝钢管规格表大全

厚壁无缝钢管规格表大全

厚壁无缝钢管规格表 最新常用厚壁无缝钢管规格表大全

常用厚壁无缝钢管规格表 (一）

6＊1—1。5-2.5 70＊4.5-5-6-7-8-9—10—12-15-16 245＊8—10-14—17-20-22-30—40

14＊1.5—2.5—3 73*4-4。5-5-6-7—8-9—10-12-15 273＊7—8-10-16-18—20—25-30—45—60

16*1。5-2.5—3 78*4—4.5—5—6-7-8—9-10-12-14 299＊8-12-20—35-50

18＊2-3-4—5 83＊4.5—6-10-12—14—16-18-20 335*8-12-14—18—22—25-45—60

20＊2-2。5—3—6 89＊4.5—6—10-12—14-16-18-20 355*8-10-20—25-30—40—52

24＊2。5—3-4—5-6 95*4。5-8—10-12-14-16-20 377＊8-12—16—20—24—28

25*2。5-3—4-5—6 102＊4。5—5-7—8—10-12-14—16—18-30 402*10—15—20—25-30-35-40

28*3—3。5-4—5—6 108＊4.5-5—7—8—10-12-14-18—20—22 406*10-20—25-28—35—40

32＊3。5-4—5-6—8 114*4。5-5-6-7-10—12—16-18—20 428*10—12-14-16-20-25—30—35—40

34＊4-5-6—8 121＊4.5—5—6-7—8—10—12—14—16—18-20 480＊10-12—14-16-18—20-25-30—40-50

36*3.5—5—6—8 127＊4。5—5—6-7—8—10—12—14-16-18-20 530*10—12-14—16-18—20-30-40

高压锅炉管规格表

高压锅炉管规格表

[键入文字]

聊城市天利精密管制造有限公司 高压锅炉管规格表

高压锅炉管规格表（1）

材质 执行标准 规格 产地

ST45.8/Ⅲ DIN17175-79 406*55 进口

20G GB5310-1995 406*55 成都

ST45.8/Ⅲ DIN17175-79 406*50 进口

ST45.8/Ⅲ DIN17175-79 406*40 进口

20G GB5310-1995 406*40 成都

20G GB5310-1995 406*36 成都

ST45.8/Ⅲ DIN17175-79 406*36 进口

ST45.8/Ⅲ DIN17175-79 406*32 进口

20G GB5310-1995 406*32 成都

ST45.8/Ⅲ DIN17175-79 406*22.2 进口

20G GB5310-1995 406*22 成都

20G GB5310-1995 406*17 成都

ST45.8/Ⅲ DIN17175-79 406*17 进口

ST45.8/Ⅲ DIN17175-79 406*13 进口

20G GB5310-1995 406*13 成都

20G GB5310-1995 406*11 成都

ST45.8/Ⅲ DIN17175-79 406*11 进口

20G GB5310-1995 406*9.5 成都

20G GB5310-1995 377*50 成都

ST45.8/Ⅲ DIN17175-79 377*50 进口

ST45.8/Ⅲ DIN17175-79 377*45 进口

20G GB5310-1995 377*45 成都

ST45.8/Ⅲ DIN17175-79 377*40 进口

20G GB5310-1995 377*40 成都

20G GB5310-1995 377*36 成都

ST45.8/Ⅲ DIN17175-79 377*36 进口

20G GB5310-1995 377*32 成都

国标钢管规格表

国标钢管规格表

国标钢管规格表

产品类别 主要材质 执行标准 规格范围 用途

无缝钢管 10#、20#、35#、45#、16Mn 27SiMn GB8162-99

GB8163-99

GB3087-99

GB5310-95

ST45.8、Ⅲ

GB6479-86

GB9948-88

GB5312-99

∮6-824×2-100 结构管 20、35、45 GB/T8162-1999 ∮6-610×1.5-40 一般结构用 流体管 20

GB/T8163-1999 ∮8-610×1.5-40 流体输送 低中压锅炉管 20 GB3087-1999 ∮10-426×2-40 低中压锅炉过热用

管、沸水管、机车

大小烟管 合金管 Gr5Mo(P5、STFA25、T5、)

15GrMo(P11、P12、STFA22)

13GrMo44

12Gr1MoV

P22(10GrMo910)

T91、P91、P9、T9

WB36 GB5310-95

GB9948-88

ASTMA335/A335m

ASTMA213/A213m

DIN17175-79

JISG3467-88

JISG3458-88 ∮16-824×2-100 石油、化工、电力、锅炉行业的耐高温、耐低温、耐腐蚀用无缝钢管 石油裂化管 20

12Gr1MoV

15GrMo GB9948-88 ∮10-530×1.5-60 石油炼精厂的炉管、

热交换管、管道用

无缝管

高压锅炉管 20G、SA106c

ST45.8/3 GB5310-95

ASTMA106-99

DIN17175-79 ∮16-824×2-65 高压锅炉用耐热无

缝钢管 16Mn低合金管 16Mn GB8162 ∮22-630×2-30 液压支柱管 27SiMn GB/T17396-1998

∮70-377×12-40 液压支架等 化肥设备用管 20、16Mn、Q345 GB6479-2000 ∮25-426×6-40 化肥设备、管道

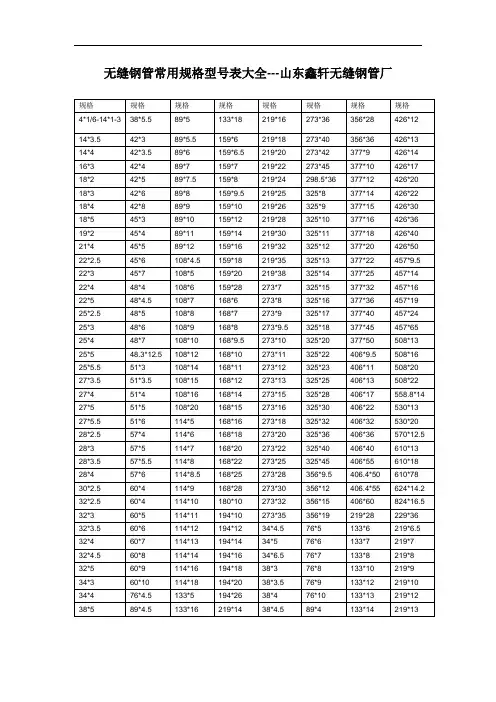

热轧无缝钢管规格表
