脚手架钢管重量计算公式

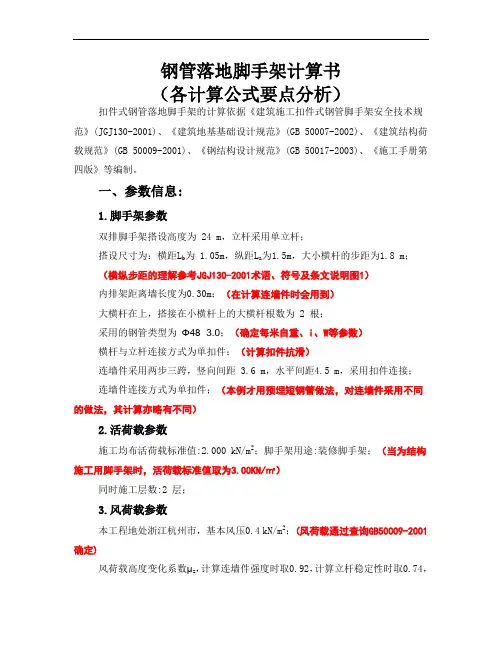

钢管落地脚手架计算书

（各计算公式要点分析）

扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《施工手册第四版》等编制。

一、参数信息:

1.脚手架参数

双排脚手架搭设高度为 24 m，立杆采用单立杆；

搭设尺寸为：横距Lb为 1.05m，纵距La为1.5m，大小横杆的步距为1.8 m；

（横纵步距的理解参考JGJ130-2001术语、符号及条文说明图1）

内排架距离墙长度为0.30m；（在计算连墙件时会用到）

大横杆在上，搭接在小横杆上的大横杆根数为 2 根；

采用的钢管类型为 Φ48×3.0；（确定每米自重、i、W等参数）

横杆与立杆连接方式为单扣件；（计算扣件抗滑）

连墙件采用两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；

连墙件连接方式为单扣件；（本例才用预埋短钢管做法，对连墙件采用不同的做法，其计算亦略有不同）

2.活荷载参数

施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；（当为结构施工用脚手架时，活荷载标准值取为3.00KN/㎡）

同时施工层数:2 层；

3.风荷载参数

本工程地处浙江杭州市，基本风压0.4 kN/m2；(风荷载通过查询GB50009-2001确定)

风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，

风荷载体型系数μs 为0.214；（对连墙件及立杆其风荷载高度变化系数μz取值不同，是因为连墙件在架体顶部时风荷载对其影响最大，而立杆则主要受“轴压力”，其在架体底部处风荷载对其影响较大，可通过查询GB50009-2001得到）

4.静荷载参数

每米立杆承受的结构自重标准值(kN/m):0.1248；（根据架体步距、纵距由JGJ130-2001附录A，表A-1查到）

1 / 1

根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130规定和脚手架构造不同以及所计算的构件不同，脚手板荷载计算也不同。

1、我国南方地区普遍采用竹笆板，故大横杆（纵向水平杆）设置在小横杆（横向水平杆）之上，大横杆有设置三根也有设置四根的。脚手板传力途径根据构件不同分为两种：

一是架体内部的荷载传递路径，竹笆板->大横杆->小横杆->立杆->地面。二是架体外部的荷载传递路径（即脚手架与建筑物内当小横杆外伸部分，使用木脚手板），木脚手板->小横杆->立杆->地面（大横杆只起到构造作用，不直接受力）。所以在计算不同构件时，脚手板自重标准值计算公式也不同：

（1）对于大横杆，根据规范规定按照三跨连续梁计算，荷载=脚手板自重标准值*立杆纵距*立杆横距；

（2）对于小横杆，根据规定按照带悬臂的简支梁计算，总荷载包括悬臂端的均布荷载（脚手板传递过来的）和简支端的集中荷载（大横杆传递过来的），荷载=脚手板自重标准值*立杆纵距*（立杆横距+小横杆外伸长度）；

（3）对于立杆，要计算从小横杆和大横杆传递过来的荷载，荷载=脚手板自重标准值*立杆纵距*（立杆横距+小横杆外伸长度）。

2、我国北方地区，因普遍使用木脚手板，构造形式刚好相反，小横杆位于大横杆之上，一跨内小横杆设置的根数也有多种，荷载传递路径均为：

木脚手板->小横杆->大横杆->立杆->地面，所以不管计算那种构件，荷载=脚手板自重标准值*立杆纵距*（立杆横距+小横杆外伸长度）。

根据上述分析，对于计算大横杆和小横杆，总荷载是除以2，还是除以3，或除以4，应该根据现场实际情况确定（即设置的大横杆、小横杆数量）；对于计算立杆，一般只设置内外两根立杆，因为小横杆为悬臂梁，故实际上内外立杆受到的轴力略有不同，130规范中附表A给出的每米立杆承受的结构自重中，忽略了内外立杆之间存在的差异，故为方便计算，在计算脚手板荷载作用时，也可直接将总荷载除以2，作为每根立杆承受的荷载。

扣件式钢管满堂架一立方重量计算

摘要：

1.扣件式钢管满堂架的概述

2.计算扣件式钢管满堂架一立方重量的方法

3.影响扣件式钢管满堂架重量的因素

4.结论

正文：

一、扣件式钢管满堂架的概述

扣件式钢管满堂架是一种常见的脚手架类型，主要用于建筑物的施工过程中，为施工人员提供一个临时的操作平台。它主要由钢管、扣件、横杆、立杆等构件组成，具有结构稳定、承载能力强、搭设方便等特点。在施工现场，根据建筑物的尺寸和结构，扣件式钢管满堂架的尺寸和形状也会有所不同。

二、计算扣件式钢管满堂架一立方重量的方法

要计算扣件式钢管满堂架一立方的重量，需要先了解其结构和材料。扣件式钢管满堂架主要由钢管和扣件组成，其中钢管通常采用 Q235 钢，扣件一般为铸铁扣件。

计算方法如下：

1.首先，需要知道扣件式钢管满堂架的尺寸，包括长、宽、高。假设长为

L，宽为 W，高为 H。

2.然后，计算出扣件式钢管满堂架的体积 V，公式为：V = L × W × H。

3.接着，需要知道钢管和扣件的密度。钢管的密度一般为 7850 kg/m，扣件的密度会因材料不同而有所差异，一般为5000 kg/m左右。

4.最后，将体积乘以密度，即可得到扣件式钢管满堂架一立方的重量。公式为：重量 = V × (钢管密度 + 扣件密度)。

三、影响扣件式钢管满堂架重量的因素

1.尺寸：扣件式钢管满堂架的尺寸直接影响其重量，尺寸越大，重量也越大。

2.材料：钢管和扣件的材料不同，密度也会有所差异，从而影响扣件式钢管满堂架的重量。

3.结构：扣件式钢管满堂架的结构设计不同，其重量也会有所变化。例如，立杆间距、横杆步距等参数的改变都会影响结构稳定性，从而影响重量。

四、结论

扣件式钢管满堂架一立方的重量可以通过计算其体积并乘以钢管和扣件的密度得出。

脚手架计算公式

1、计算依据

（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）

（2）《建筑结构荷载规范》（GB50009-2001）

（3）海湾浪琴工程设计图纸及地质资料等

2、脚手架的计算参数

搭设高度H=39.6米（取最大高度，22排），步距h=1.8米，立杆纵距la=1.5米，立杆横距lb=1.1米，连墙件为2步3跨设置，脚手板为毛竹片，按同时铺设7排计算，同时作业层数n1=1。

脚手架材质选用φ48×3.5钢管，截面面积A=489mm2，截面模量W=5.08×103 mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω0=0.7 kN/m2，计算时忽略雪荷载等。

3、荷载标准值

结构自重标准值：gk1=0.1248kN/m （双排脚手架）

竹脚手片自重标准值：gk2=0.35kN/m2 （可按实际取值）

施工均布活荷载：qk=3 kN/m2

风荷载标准值：ωk=0.7μz?μs?ω0

式中μz——风压高度变化系数，查《建筑结构荷载规范》

并用插入法得39.6米为1.12

μs——脚手架风荷载体型系数，全封闭式为1.2

ω0——基本风压值，为0.7 kN/m2

则ωk=0.7×1.12×1.2×0.7=0.658 kN/m2

4、纵向水平杆、横向水平杆计算

横向水平杆计算

脚手架搭设剖面图如下：

按简支梁计算，计算简图如下：

每纵距脚手片自重NG2k=gk2×la×lb=0.35×1.5×1.1=0.5775 kN

每纵距施工荷载NQk=qk×la×lb =3×1.5×1.1=4.95 kN

MGk= kN?m

MQk= kN?m

M=1.2MGk+1.4MQ k=1.2×0.07+1.4×0.605=0.931 kN?m

<="" p="">

横向水平杆抗弯强度满足要求。

[v]=lb/150=1100/150=7.3 mm
