钢管重量计算公式
- 格式：docx
- 大小：15.12 KB
- 文档页数：7
正方形和长方形(矩形)截面碳钢钢管：
每米重量单位: kg/m(千克/米) & lb/ft(磅/英尺)
常用方矩管计算公式为： (长+宽)×2÷3.14-厚度×厚度×0.02466= kg/m
公式二：kg/m = (Oc - 4Wt) * Wt * 0.00785
其中：Oc是钢管外周长，Wt是钢管壁厚; 正方形Oc=4*a ; 长方形Oc=2a+2b a,b是边长 通俗的解释为：4x壁厚x(边长-壁厚)x7.85 其中，方管边长和壁厚都以毫米为单位，直接把数值代入上述公式，得出即为每米方管的重量，以克为单位。
钢管重量计算公式
[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)
方矩管计算公式为
(长+宽)×2÷3.14-厚度×厚度×0.02466= kg/m

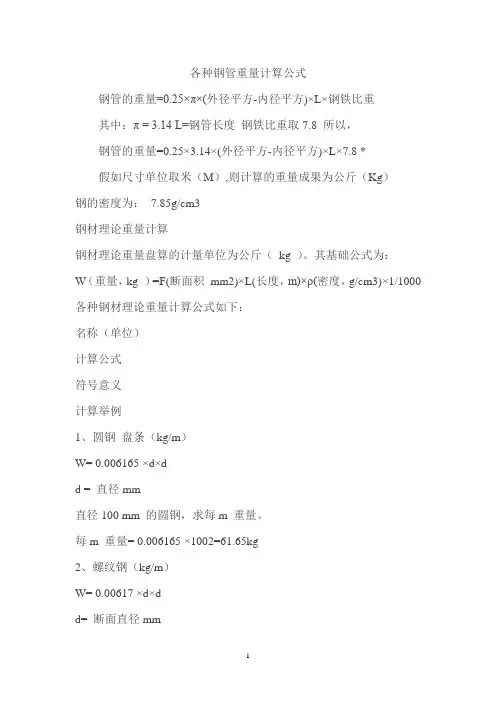

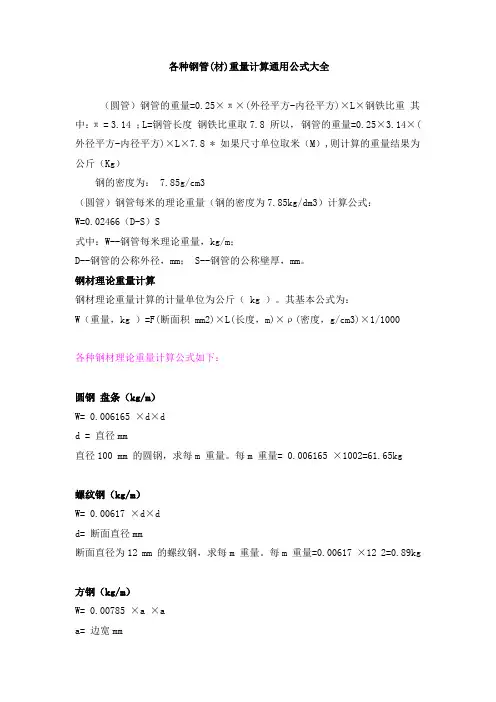

各种管材的理论重量计算公式：
钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14
L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米〔M〕,则计算的重量结果为公斤〔Kg〕
钢的密度为： 7.85g/cm3
钢材理论重量计算
钢材理论重量计算的计量单位为公斤〔 kg 〕。其基本公式为：
W〔重量，kg 〕=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000
各种钢材理论重量计算公式如下：
名称〔单位〕
计算公式
符号意义
计算举例
圆钢 盘条〔kg/m〕 W= 0.006165 ×d×d
d = 直径mm
直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg
螺纹钢〔kg/m〕
W= 0.00617 ×d×d
d= 断面直径mm
断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617
×12
2=0.89kg
方钢〔kg/m〕
W= 0.00785 ×a ×a
a= 边宽mm
边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg
扁钢
〔kg/m〕
W= 0.00785 ×b ×d
b= 边宽mm
d= 厚mm
边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m
重量= 0.00785 ×40 ×5=
1.57kg
六角钢
〔kg/m〕
W= 0.006798 ×s×s
s= 对边距离mm
对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg
八角钢
〔kg/m〕
W= 0.0065 ×s ×s
s= 对边距离mm
对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg
等边角钢
〔kg/m〕
= 0.00785 ×[d 〔2b – d 〕+0.215 〔R2 – 2r 2 〕]
b= 边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm
×20
mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×〔2 ×20 – 4 〕+0.215 ×〔3.52 – 2 ×1.2 2 〕]=1.15kg
不等边角钢
〔kg/m〕
W= 0.00785 ×[d 〔B+b – d 〕+0.215 〔R2 – 2 r 2 〕]
B= 长边宽
b= 短边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求30 mm ×20mm ×4mm 不等边角钢的每m
重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m
重量= 0.00785 ×[4 ×〔30+20 – 4 〕+0.215 ×〔3.52 – 2 ×1.2 2 〕]=1.46kg
槽钢
〔kg/m〕
W=0.00785 ×[hd+2t 〔b – d 〕+0.349 〔R2 – r 2 〕]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径 r= 端弧半径
求80 mm ×43mm ×5mm 的槽钢的每m
重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×〔43
– 5 〕+0.349 ×〔82–4 2 〕]=8.04kg
工字钢〔kg/m〕
W= 0.00785 ×[hd+2t 〔b – d 〕+0.615 〔R2 – r 2 〕]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m
重量= 0.00785 ×[250 ×10+2
×13 ×〔118 –10 〕+0.615 ×〔102 –5 2 〕]=42.03kg
钢板〔kg/m2〕
W= 7.85 ×d
d= 厚
厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg
钢管〔包括无
缝钢管及焊接
钢管〔kg/m〕
W= 0.02466 ×S 〔D – S 〕
D= 外径
S= 壁厚
外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m
重量= 0.02466 ×4
×〔60 –4 〕=5.52kg
