钢筋直螺纹连接方法

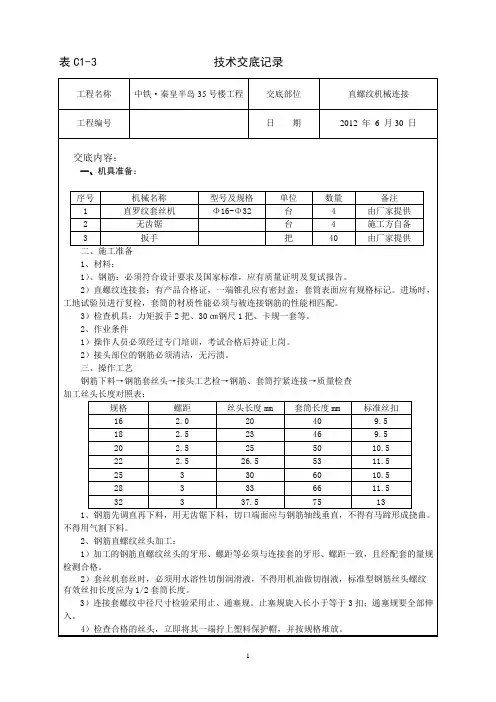

表C1-3 技术交底记录

1 工程名称 中铁·秦皇半岛35号楼工程 交底部位 直螺纹机械连接

工程编号 日 期 2012 年 6 月30 日

交底内容：

一、机具准备：

序号 机械名称 型号及规格 单位 数量 备注

1 直罗纹套丝机 Φ16-Φ32 台 4 由厂家提供

2 无齿锯 台 4 施工方自备

3 扳手 把 40 由厂家提供

二、施工准备

1、材料：

1）、钢筋：必须符合设计要求及国家标准，应有质量证明及复试报告。

2）直螺纹连接套：有产品合格证，一端锥孔应有密封盖；套筒表面应有规格标记。进场时，工地试验员进行复检，套筒的材质性能必须与被连接钢筋的性能相匹配。

3）检查机具：力矩扳手2把、30㎝钢尺1把、卡规一套等。

2、作业条件

1）操作人员必须经过专门培训，考试合格后持证上岗。

2）接头部位的钢筋必须清洁，无污渍。

三、操作工艺

钢筋下料→钢筋套丝头→接头工艺检→钢筋、套筒拧紧连接→质量检查

加工丝头长度对照表：

规格 螺距 丝头长度mm 套筒长度mm 标准丝扣

16 2.0 20 40 9.5

18 2.5 23 46 9.5

20 2.5 25 50 10.5

22 2.5 26.5 53 11.5

25 3 30 60 10.5

28 3 33 66 11.5

32 3 37.5 75 13

1、钢筋先调直再下料，用无齿锯下料，切口端面应与钢筋轴线垂直，不得有马蹄形成挠曲。不得用气割下料。

2、钢筋直螺纹丝头加工：

1）加工的钢筋直螺纹丝头的牙形、螺距等必须与连接套的牙形、螺距一致，且经配套的量规检测合格。

2）套丝机套丝时，必须用水溶性切削润滑液，不得用机油做切削液，标准型钢筋丝头螺纹有效丝扣长度应为1/2套筒长度。

3）连接套螺纹中径尺寸检验采用止、通塞规。止塞规旋入长小于等于3扣；通塞规要全部伸入。

4）检查合格的丝头，立即将其一端拧上塑料保护帽，并按规格堆放。 表C1-3 技术交底记录

第 1 页 共 5 页 钢筋直螺纹套筒连接

滚压直螺纹套筒钢筋连接工艺

一、施工准备

1、材料准备

钢筋：用于施工的钢筋是经过进场检验并符合要求的钢筋。钢筋端头进行预处理，将弯头矫直或切除，要求钢筋端面与钢筋轴线基本垂直。

套筒：由厂家提供，其规格型号必须与进场的钢筋相对应，套筒必须有出厂合格证，经检验确认后方可使用。复检中仍有一个试件不符合要求，则该验收批判定为不合格。

水溶性切削液，加工丝头时用。

丝头保护帽。

2、机具准备

无齿锯或专用钢筋切断设备，角磨机，扳手，管钳等。

钢筋剥肋滚压直螺纹机，检查设备完好，按规定的钢筋规格调试好设备。

丝头加工时采用水溶性切削液，严禁用机油，严禁不加切削液加工。

3、技术准备

按照图纸确定好钢筋的连接位置，为下料做准备。 第 2 页 共 5 页 参加丝头加工及连接施工的人员必须进行技术培训，经考核合格并颁发上岗操作证，方可上岗操作。

二、施工工艺

1、工艺流程

钢筋丝头加工：钢筋端面平头→丝头加工→丝头质量检验→带帽保护→丝头质量抽检→存放待用。

钢筋连接：钢筋就位→拧下钢筋保护帽或套筒保护盖→丝头旋入套筒→接头拧紧→自检→作标记→施工检验。

2、操作工艺

钢筋端面平头：宜采用砂轮切割机或其它专用切断设备，严禁气割。要使得钢筋端面与钢筋轴线垂直，不得有马蹄形或扭曲，钢筋端部不得有弯曲，出现弯曲时应调直。

丝头加工，即剥肋滚压直螺纹，标准型直螺纹丝头长度不应小于连接套筒长度的1/2，允许加工误差；牙顶宽度大于的不完整螺纹累计长度不得超过两个螺纹周长。丝头加工时应使用水性润滑液，不得使用油性润滑液。加工时操作者自检丝头质量。复检中仍有一个试件不符合要求，则该验收批判定为不合格。

丝头加工好后带上保护帽，防止螺纹被磕碰或被污染，以抽检合格后按规格型号及类型进行分类存放。

钢筋连接：连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒丝扣应干净、完好无损。钢筋就位后拧下钢筋保护帽或套筒保护盖，将其与套筒对正，然后使用扳手或管钳等工具旋第 3 页 共 5 页 转套筒，将连接接头拧紧，要求两个钢筋丝头在套筒中间位置相互顶紧。

陕西省建筑工程施工质量验收技术资料统一用表

施工质量验收技术资料通用表

施工技术交底记录

陕ZTY-0019

工程名称 海星未来城1＃楼 交底日期

交底项目 钢筋锥螺纹连接 工程部位 主体结构

交底提要 钢筋锥螺纹连接检验批

内 容：

见附图

特别

注意

事项

1、遵守本岗位安全技术操作规程，遵守项目部各项安全规章制度及劳动纪律。

2、未经本工种专业培训，不得上岗。每日班前，做好预检工作，确保岗位施工安全。

3、进入施工现场必须戴好安全帽，高空作业必须系好安全带，正确使用防护用品。

4、严禁酒后登高作业，严禁高空抛物，严禁穿高跟鞋、拖鞋或赤脚进入施工现场。

5、爱护工地内公用设施，保证设施的安全性，不得随意拆除、挪动或破坏各种防护装置、防护设施、安全标志、消防器材及机械电气设备等。

6、严禁违章指挥、违章操作、违反劳动纪律，发生安全事故立即向项目部汇报解决。

备 注

施工单位 说 明

一式三份，交底人接交人各一份，存档一份归入技术资料 交底人：

年 月 日 接交人：

年 月 日 技术负责人：

年 月 日

陕西省建设工程质量安全监督总站编印﹒ 一、施工工艺流程

1、预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套简连接→接头检验；

2. 现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。

二、钢筋丝头加工

1、按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。

2、按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。

3、调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定(25mm～28mm钢筋螺纹圈数为8圈)。

三、连接钢筋注意事项

1. 钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。

2. 连接之前应检查钢筋锥螺纹及连接套锥螺纹是否完好无损。钢筋锥螺纹丝头上如发现杂物或锈蚀，可用钢丝刷清除。

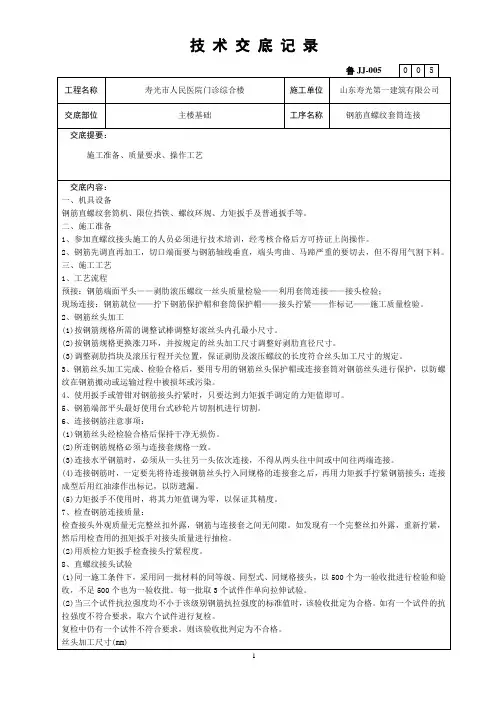

技 术 交 底 记 录

1 鲁JJ-005 0 0 5

工程名称 寿光市人民医院门诊综合楼 施工单位 山东寿光第一建筑有限公司

交底部位 主楼基础 工序名称 钢筋直螺纹套筒连接

交底提要：

施工准备、质量要求、操作工艺

交底内容：

一、机具设备

钢筋直螺纹套筒机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。

二、施工准备

1、参加直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。

2、钢筋先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄严重的要切去，但不得用气割下料。

三、施工工艺

1、工艺流程

预接：钢筋端面平头——剥肋滚压螺纹一丝头质量检验——利用套筒连接——接头检验；

现场连接：钢筋就位——拧下钢筋保护帽和套筒保护帽——接头拧紧——作标记——施工质量检验。

2、钢筋丝头加工

(1)按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸。

(2)按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。

(3)调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。

3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。

4、使用扳手或管钳对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可。

5、钢筋端部平头最好使用台式砂轮片切割机进行切割。

6、连接钢筋注意事项：

(1)钢筋丝头经检验合格后保持干净无损伤。

(2)所连钢筋规格必须与连接套规格一致。

(3)连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。

(4)连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头；连接成型后用红油漆作出标记，以防遗漏。

(5)力矩扳手不使用时，将其力矩值调为零，以保证其精度。

7、检查钢筋连接质量：

检查接头外观质量无完整丝扣外露，钢筋与连接套之间无间隙。如发现有一个完整丝扣外露，重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。
