钢筋直螺纹套筒连接方法

滚轧直螺纹钢筋套筒连接施工作业指导

一、编制说明

滚轧直螺纹钢筋连接技术是根据钢材冷作硬化原理，利用相对固定的滚丝轮对钢筋进行滚轧，提高滚轧后螺纹的综合机械性能，从而达到与钢筋母材等强。滚轧直螺纹按照其成形方式的不同可分为：剥肋滚轧直螺纹、直接滚轧直螺纹、压肋滚轧直螺纹三种形式。

为保证钢筋套筒连接的丝头加工、接头连接在受控状态下按规定的程序和要求进行，根据×××项目施工图说明、设计要求和施工规范，钢筋d≥16（具体多大直径采用直螺纹套筒连接，需结合业主、监理要求）采用直螺纹套筒连接，特制定本作业指导书。

本指导书编制依据：

1.《铁路混凝土工程钢筋机械连接技术暂行规定》

（铁建设[2010]41号）

2.《钢筋机械连接技术规程》（JGJ107-2010）

3. 《滚轧直螺纹钢筋连接接头》（JG163-2004）

4.《钢筋机械连接用套筒》（JG/T 163-2013）

二、适用范围

本作业指导规定了套筒出厂要求、车丝质量要求、车丝工艺流程、钢筋与套筒连接流程及检验标准等。本作业指导书适用于钢筋直螺纹套筒连接施工指导。

三、施工前准备 （一）设备调试

1.根据所加工的钢筋规格、直径选用滚压轮型号；用调整试棒调整滚丝头内孔最小尺寸，然后更换相应规格的涨刀环，并调整好直径尺寸。

2.调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度。并检查限位器是否灵敏。

3.打开润滑液开关，保证水流能够平稳流出。

4.设备安装必须平稳，机床主轴轴心线应处于水平位置。

（二）技术准备

1.凡参与接头施工的操作工人，技术管理和质量管理人员，均应参加技术培训；操作工人应经考核合格后持证上岗。

2.做好技术交底。

（三）材料选择

1.材料的品种规格，套筒的规格、型号以及钢筋的品种规格必须符合国家相关规范要求。

2.操作人员须对每批进场钢筋，按不同规格进行施工前的接头连接检验（试连接），合格后方可在工程中进行施工。

第 1 页 共 5 页 钢筋直螺纹套筒连接

滚压直螺纹套筒钢筋连接工艺

一、施工准备

1、材料准备

钢筋：用于施工的钢筋是经过进场检验并符合要求的钢筋。钢筋端头进行预处理，将弯头矫直或切除，要求钢筋端面与钢筋轴线基本垂直。

套筒：由厂家提供，其规格型号必须与进场的钢筋相对应，套筒必须有出厂合格证，经检验确认后方可使用。复检中仍有一个试件不符合要求，则该验收批判定为不合格。

水溶性切削液，加工丝头时用。

丝头保护帽。

2、机具准备

无齿锯或专用钢筋切断设备，角磨机，扳手，管钳等。

钢筋剥肋滚压直螺纹机，检查设备完好，按规定的钢筋规格调试好设备。

丝头加工时采用水溶性切削液，严禁用机油，严禁不加切削液加工。

3、技术准备

按照图纸确定好钢筋的连接位置，为下料做准备。 第 2 页 共 5 页 参加丝头加工及连接施工的人员必须进行技术培训，经考核合格并颁发上岗操作证，方可上岗操作。

二、施工工艺

1、工艺流程

钢筋丝头加工：钢筋端面平头→丝头加工→丝头质量检验→带帽保护→丝头质量抽检→存放待用。

钢筋连接：钢筋就位→拧下钢筋保护帽或套筒保护盖→丝头旋入套筒→接头拧紧→自检→作标记→施工检验。

2、操作工艺

钢筋端面平头：宜采用砂轮切割机或其它专用切断设备，严禁气割。要使得钢筋端面与钢筋轴线垂直，不得有马蹄形或扭曲，钢筋端部不得有弯曲，出现弯曲时应调直。

丝头加工，即剥肋滚压直螺纹，标准型直螺纹丝头长度不应小于连接套筒长度的1/2，允许加工误差；牙顶宽度大于的不完整螺纹累计长度不得超过两个螺纹周长。丝头加工时应使用水性润滑液，不得使用油性润滑液。加工时操作者自检丝头质量。复检中仍有一个试件不符合要求，则该验收批判定为不合格。

丝头加工好后带上保护帽，防止螺纹被磕碰或被污染，以抽检合格后按规格型号及类型进行分类存放。

钢筋连接：连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒丝扣应干净、完好无损。钢筋就位后拧下钢筋保护帽或套筒保护盖，将其与套筒对正，然后使用扳手或管钳等工具旋第 3 页 共 5 页 转套筒，将连接接头拧紧，要求两个钢筋丝头在套筒中间位置相互顶紧。

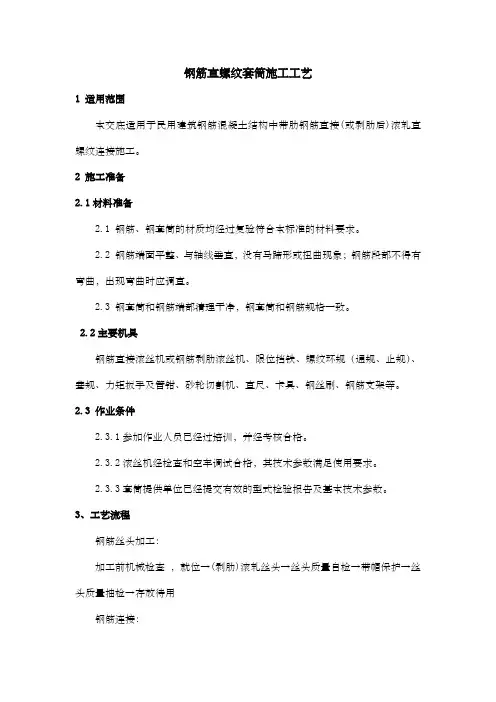

钢筋直螺纹套筒施工工艺

1 适用范围

本交底适用于民用建筑钢筋混凝土结构中带肋钢筋直接(或剥肋后)滚轧直螺纹连接施工。

2 施工准备

2.1材料准备

2.1 钢筋、钢套筒的材质均经过复验符合本标准的材料要求。

2.2 钢筋端面平整、与轴线垂直，没有马蹄形或扭曲现象；钢筋段部不得有弯曲，出现弯曲时应调直。

2.3 钢套筒和钢筋端部清理干净，钢套筒和钢筋规格一致。

2.2主要机具

钢筋直接滚丝机或钢筋剥肋滚丝机、限位挡铁、螺纹环规（通规、止规）、塞规、力矩扳手及管钳、砂轮切割机、直尺、卡具、钢丝刷、钢筋支架等。

2.3 作业条件

2.3.1参加作业人员已经过培训，并经考核合格。

2.3.2滚丝机经检查和空车调试合格，其技术参数满足使用要求。

2.3.3套筒提供单位已经提交有效的型式检验报告及基本技术参数。

3、工艺流程

钢筋丝头加工：

加工前机械检查 ，就位→(剥肋)滚轧丝头→丝头质量自检→带帽保护→丝头质量抽检→存放待用

钢筋连接： 拧下钢筋和套筒保护帽→钢筋就位→接头拧紧→对已拧紧的接头作标记→施工检验

4、操作要点

4.1 夹持钢筋。利用滚丝机上的设备台钳夹持钢筋，夹持时要注意：

4.1.1 设备必须停止转动，并已在最后端。

4.1.2 台钳在夹紧前必须将钢筋顶紧限位挡铁，否则将影响丝头长度。

4.1.3 挡铁撤走后，不得将钢筋向前移动，否则丝头将过长。

4.1.4 不同规格的钢筋应选用相应的限位挡铁，不得乱用。

4.2 面对滚丝头方向，滚丝头顺时针方向旋转为反转，用于加工反丝螺纹；滚丝头逆时针方向旋转为正转，用于加工普通型螺纹，开机后要注意滚丝头旋转方向与所加工的丝头形式是否一致。另外，普通型螺纹与反丝螺纹各有专用滚丝头，应由厂家驻现场人员进行调整，严禁混用。

4.3 钢筋(直接或剥肋)滚丝

4.3.1 加工丝头时，应采用水溶性切削液，操作前切削液应已开始循环充分，在滚丝头出水口未出水时严禁进行加工。
