第７卷第６期 ２０１０年１２月 工往 球物理学赧
ＣＨＩＮＥＳＥ ＪＯＵＲＮＡＬ ＯＦ ＥＮＧＩＮＥＥＲＩＮＧ ＧＥＯＰＨＹＳＩＣＳ Ｖ０１．７．Ｎ０．６ Ｄｅｅ．．２Ｏ１０
文章编号：１６７２－－７９４０（２０１０）Ｏ６一Ｏ６９４—０５ ｄｏｉ：１０．３９６９ｆｌｊ．ｉｓｓｎ．１６７２～７９４０．２０１０．０６．００９

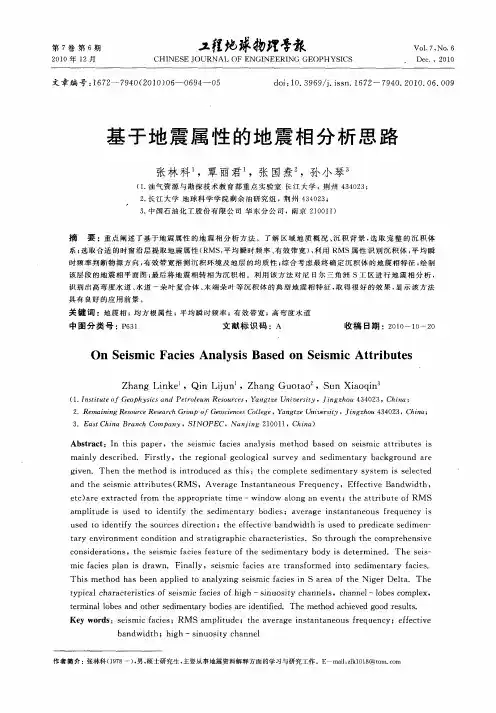

基于地震属性的地震相分析思路
张林科 ● 罩丽君 ，张国焘。 ， 孙小琴。
（１．油气资源与勘探技术教育部重点实验室长江大学，荆州４３４０２３； ２．长江大学地球科学学院剩余油研究组，荆州４３４０２３； ， ３．中国石油化工股份有限公司华东分公司，南京２１００１１）
摘 要：重点阐述了基于地震属性的斑震相分析方法。了解区域地质概况、沉积背景，选取完整的沉积体
系；选取合适的时窗沿层提取地震属性（ＲＭＳ，平均瞬时频率、有效带宽），利用ＲＭＳ属性识别沉积体，平均瞬 时频率判断物源方向，有效带宽推测沉积环境及地层的均质性；综合考虑最终确定沉积体的地震相特征，绘制 该层段的地震相平面图；最后将地震相转相为沉积相。利用该方法对尼日尔三角洲Ｓ工区进行地震相分析， 识别出高弯度水道、水道一朵叶复合体、末端朵叶等沉积体的典型地震相特征，取得很好的效果，显示该方法 具有良好的应用前景。 关键词：地震相；均方根属性；平均瞬时频率；有效带宽；高弯度水道
中图分类号：Ｐ６３１ 文献标识码：Ａ 收稿日期：２Ｏ１０—１０—２０
Ｏｎ Ｓｅｉｓｍｉｃ Ｆａｃｉｅｓ Ａｎａｌｙｓｉｓ Ｂａｓｅｄ ｏｎ Ｓｅｉｓｍｉｃ Ａｔｔｒｉｂｕｔｅｓ
Ｚｈａｎｇ Ｌｉｎｋｅ ，Ｑｉｎ Ｌｉｊ ｕｎ ，Ｚｈａｎｇ Ｇｕｏｔａｏ。，Ｓｕｎ Ｘｉａｏｑｉｎ。
（１．Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｇｅｏｐｈｙｓｉｃｓ ａｎｄ Ｐｅｔｒｏｌｅｕｍ Ｒｅｓｏｕｒｃｅｓ，Ｙａｎｇｔｚｅ Ｕｎｉｖｅｒｓｉｔｙ，Ｊ ｎｇｚｈｏｕ ４３４０２３，Ｃｈｉｎａ； ２．Ｒｅｍａｉｎｉｎｇ Ｒｅｓｏｕｒｃｅ Ｒｅｓｅａｒｃｈ Ｇｒｏｕｐ ｏｆ Ｇｅｏｓｃｉｅｎｃｅｓ Ｃｏｌｌｅｇｅ，Ｙａｎｇｔｚｅ Ｕｎｉｖｅｒｓｉｔｙ，Ｊｉｎｇｚｈｏｕ ４３４０２３，Ｃｈｉｎａ； ３．Ｅａｓｔ Ｃｈｉｎａ Ｂｒａｎｃｈ Ｃｏｍｐａｎｙ，ＳＩＮＯＰＥＣ，Ｎａｎｊｉｎｇ ２１００１１，Ｃｈｉｎａ）

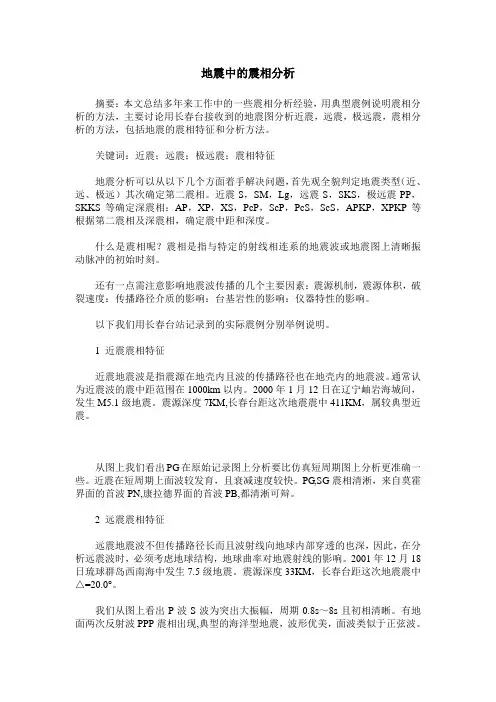

地震中的震相分析
摘要：本文总结多年来工作中的一些震相分析经验，用典型震例说明震相分析的方法，主要讨论用长春台接收到的地震图分析近震，远震，极远震，震相分析的方法，包括地震的震相特征和分析方法。
关键词：近震；远震；极远震；震相特征
地震分析可以从以下几个方面着手解决问题，首先观全貌判定地震类型（近、远、极远）其次确定第二震相。近震S，SM，Lg，远震S，SKS，极远震PP，SKKS等确定深震相：AP，XP，XS，PcP，ScP，PcS，ScS，APKP，XPKP等根据第二震相及深震相，确定震中距和深度。
什么是震相呢？震相是指与特定的射线相连系的地震波或地震图上清晰振动脉冲的初始时刻。
还有一点需注意影响地震波传播的几个主要因素：震源机制，震源体积，破裂速度：传播路径介质的影响：台基岩性的影响：仪器特性的影响。
以下我们用长春台站记录到的实际震例分别举例说明。
1 近震震相特征
近震地震波是指震源在地壳内且波的传播路径也在地壳内的地震波。通常认为近震波的震中距范围在1000km以内。2000年1月12日在辽宁岫岩海城间，发生M5.1级地震。震源深度7KM,长春台距这次地震震中411KM，属较典型近震。
从图上我们看出PG在原始记录图上分析要比仿真短周期图上分析更准确一些。近震在短周期上面波较发育，且衰减速度较快。PG,SG震相清淅，来自莫霍界面的首波PN,康拉德界面的首波PB,都清淅可辩。
2 远震震相特征
远震地震波不但传播路径长而且波射线向地球内部穿透的也深，因此，在分析远震波时，必须考虑地球结构，地球曲率对地震射线的影响。2001年12月18日琉球群岛西南海中发生7.5级地震。震源深度33KM，长春台距这次地震震中△=20.0°。
我们从图上看出P波S波为突出大振幅，周期0.8s～8s且初相清晰。有地面两次反射波PPP震相出现,典型的海洋型地震，波形优美，面波类似于正弦波。
2003年9月1日，俄罗斯海域发生6.0级地震，震源深度480kM，长春台距这次地震震中△=5.0°。

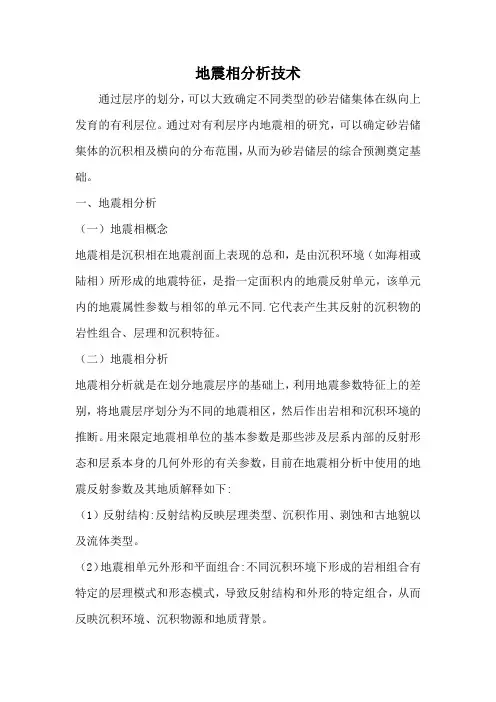

地震相分析技术
通过层序的划分，可以大致确定不同类型的砂岩储集体在纵向上发育的有利层位。通过对有利层序内地震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从而为砂岩储层的综合预测奠定基础。
一、地震相分析
（一）地震相概念
地震相是沉积相在地震剖面上表现的总和，是由沉积环境（如海相或陆相）所形成的地震特征，是指一定面积内的地震反射单元，该单元内的地震属性参数与相邻的单元不同.它代表产生其反射的沉积物的岩性组合、层理和沉积特征。
（二）地震相分析
地震相分析就是在划分地震层序的基础上，利用地震参数特征上的差别，将地震层序划分为不同的地震相区，然后作出岩相和沉积环境的推断。用来限定地震相单位的基本参数是那些涉及层系内部的反射形态和层系本身的几何外形的有关参数，目前在地震相分析中使用的地震反射参数及其地质解释如下:
（1）反射结构:反射结构反映层理类型、沉积作用、剥蚀和古地貌以及流体类型。
（2）地震相单元外形和平面组合:不同沉积环境下形成的岩相组合有特定的层理模式和形态模式，导致反射结构和外形的特定组合，从而反映沉积环境、沉积物源和地质背景。 （3）反射振幅:反射振幅与波阻抗差有关，反映界面速度一密度差、地层间隔及流体成分和岩性变化。大面积的振幅稳定揭示上覆、下伏地层的良好连续性，反映低能级沉积；振幅快速变化，表示上覆和（或）下伏地层岩性快速变化，是高能环境的反映。
（4）反射频率:反射频率受多种因素的影响，如地层厚度、流体成分、埋深、岩性组合、资料处理参数等。视频率的快速变化往往说明岩性的快速变化，因而是高能环境的产物。
（5）同相轴连续性:它直接反映地层本身的连续性，与沉积作用有关。连续性越好，表明地层越是与相对较低的能量级有关；连续性越差，反映地层横向变化越快，沉积能量越高。
（6）层速度:层速度反映岩性、孔隙度、流体成分和地层压力。
由于同一地震相参数的变化可以由多种地质作用产生，因此地震相分析具有明显的多解性。但是既然地震相是沉积相的反映，地震相必然能够反映储集体或油气储集相带（刘震，1997）。
地震相分析技术
通过层序的划分，可以大致确定不同类型的砂岩储集体在纵向上发育的有利层位。通过对有利层序内地震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从而为砂岩储层的综合预测奠定基础。
一、地震相分析
（一）地震相概念
地震相是沉积相在地震剖面上表现的总和，是由沉积环境（如海相或陆相）所形成的地震特征，是指一定面积内的地震反射单元，该单元内的地震属性参数与相邻的单元不同.它代表产生其反射的沉积物的岩性组合、层理和沉积特征。
（二）地震相分析
地震相分析就是在划分地震层序的基础上，利用地震参数特征上的差别，将地震层序划分为不同的地震相区，然后作出岩相和沉积环境的推断。用来限定地震相单位的基本参数是那些涉及层系内部的反射形态和层系本身的几何外形的有关参数，目前在地震相分析中使用的地震反射参数及其地质解释如下:
（1）反射结构:反射结构反映层理类型、沉积作用、剥蚀和古地貌以及流体类型。
（2）地震相单元外形和平面组合:不同沉积环境下形成的岩相组合有特定的层理模式和形态模式，导致反射结构和外形的特定组合，从而反映沉积环境、沉积物源和地质背景。
（3）反射振幅:反射振幅与波阻抗差有关，反映界面速度一密度差、地层间隔及流体成分和岩性变化。大面积的振幅稳定揭示上覆、下伏地层的良好连续性，反映低能级沉积；振幅快速变化，表示上覆和（或）下伏地层岩性快速变化，是高能环境的反映。
（4）反射频率:反射频率受多种因素的影响，如地层厚度、流体成分、埋深、岩性组合、资料处理参数等。视频率的快速变化往往说明岩性的快速变化，因而是高能环境的产物。
（5）同相轴连续性:它直接反映地层本身的连续性，与沉积作用有关。连续性越好，表明地层越是与相对较低的能量级有关；连续性越差，反映地层横向变化越快，沉积能量越高。
（6）层速度:层速度反映岩性、孔隙度、流体成分和地层压力。
由于同一地震相参数的变化可以由多种地质作用产生，因此地震相分析具有明显的多解性。但是既然地震相是沉积相的反映，地震相必然能够反映储集体或油气储集相带（刘震，1997）。
