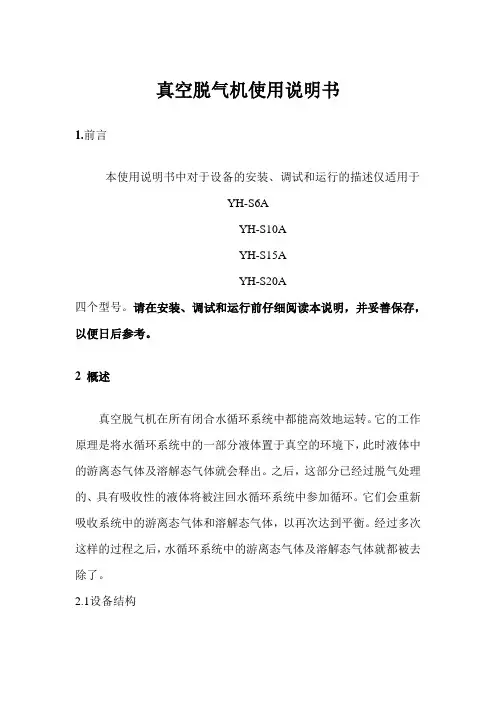

真空脱气机使用说明书

1.前言

本使用说明书中对于设备的安装、调试和运行的描述仅适用于

YH-S6A

YH-S10A

YH-S15A

YH-S20A

四个型号。请在安装、调试和运行前仔细阅读本说明，并妥善保存，以便日后参考。

2 概述

真空脱气机在所有闭合水循环系统中都能高效地运转。它的工作原理是将水循环系统中的一部分液体置于真空的环境下，此时液体中的游离态气体及溶解态气体就会释出。之后，这部分已经过脱气处理的、具有吸收性的液体将被注回水循环系统中参加循环。它们会重新吸收系统中的游离态气体和溶解态气体，以再次达到平衡。经过多次这样的过程之后，水循环系统中的游离态气体及溶解态气体就都被去除了。

2.1设备结构

2.2脱气机的工作过程

真空脱气机能按照用户预先设定的脱气程序自动运行，脱气过程可分为两个阶段：

1）进水阶段：系统中的液体进入脱气罐，液体中含有的所有气体都会被释出，并通过脱气罐顶部的自动放气阀与系统分离。

2） 抽真空阶段：立式多级泵会对罐内持续抽真空，制造负压状态，使液体中溶解态气体全部释出，聚集在罐的顶部并通过自动放气阀排出。此时进水电磁阀再次打开，新的液体进入罐内。那些经脱气处理过的、有吸收性的液体被重新注回系统中参与循环，并重新吸收系统中的气体。

2.3 运行条件 真空脱气机适用于水循环系统或水--乙二醇（≤40%）混合液系统。若用于其它介质系统有可能导致不可预知的损害，由此导致的影响本公司不承担任何责任。请依据本说明第3 章中列出的技术参数对真空脱气机进行操作。

3.技术参数

4 安全保障

·须由专业人员对设备进行安装和维护。

·设备运行前，为保证安全，请断开电源和水压。

·机体内有发热组件，请务必冷机启动

5 安装调试

5.1安装要求

·请将设备安放在通风干燥的地方。

·设备连接到380V/50-60Hz 电源。

·请确认配备合适的定压膨胀系统，水进出脱气机时会引起系统压力的小幅波动。

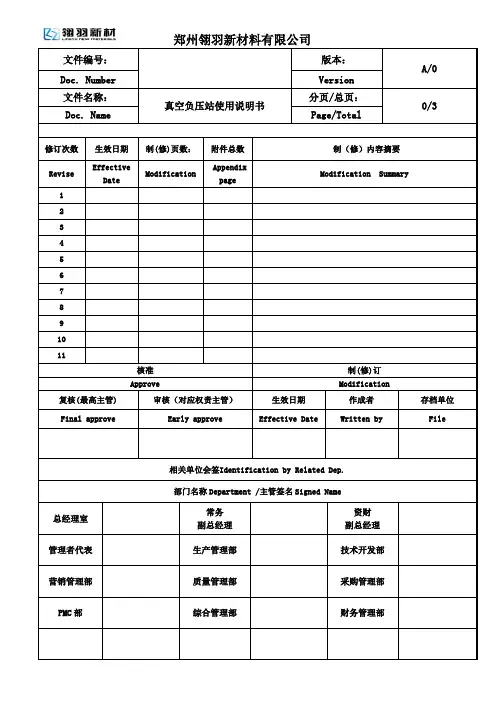

郑州翎羽新材料有限公司

文件编号： 版本： A/0

Doc. Number Version

文件名称： 真空负压站使用说明书 分页/总页： 0/3 Doc. Name Page/Total

修订次数 生效日期 制(修)页数： 附件总数 制（修）内容摘要

Revise Effective

Date Modification Appendix

page Modification Summary

1

2

3

4

5

6

7

8

9

10

11

核准 制(修)订

Approve Modification

复核(最高主管) 审核（对应权责主管） 生效日期 作成者 存档单位

Final approve Early approve Effective Date Written by File

相关单位会签Identification by Related Dep.

部门名称Department /主管签名Signed Name

总经理室 常务

副总经理 资财

副总经理

管理者代表 生产管理部 技术开发部

营销管理部 质量管理部 采购管理部

PMC部 综合管理部 财务管理部

郑州翎羽新材料有限公司

生效日期 文件编号 文件名称 版本号 页码

负压站使用说明书 A/0 1 / 5

1.0 目的

本作业指导书规定了设备开机到生产过程，并对其过程进行有效控制，保证各种操作属于规范状态，从而保证了操作工人的正确操作，确保安全生产。

2.0 范围

本作业指导书适应于空压机设备使用及保养维护。

3.0 职责

3.1设备部负责本作业指导书的编写及更改控制；

3.2生产部门按作业标准书中之规定操作。

4.0 设备图片：

5.0 设备操作:

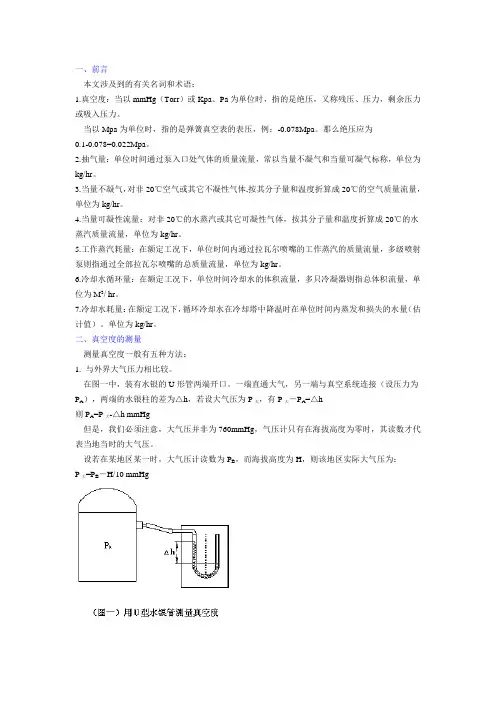

一、前言

本文涉及到的有关名词和术语：

1.真空度：当以mmHg（Torr）或Kpa、Pa为单位时，指的是绝压，又称残压、压力，剩余压力或吸入压力。

当以Mpa为单位时，指的是弹簧真空表的表压，例：-0.078Mpa。那么绝压应为0.1-0.078=0.022Mpa。

2.抽气量：单位时间通过泵入口处气体的质量流量，常以当量不凝气和当量可凝气标称，单位为kg/hr。

3.当量不凝气，对非20℃空气或其它不凝性气体,按其分子量和温度折算成20℃的空气质量流量，单位为kg/hr。

4.当量可凝性流量：对非20℃的水蒸汽或其它可凝性气体，按其分子量和温度折算成20℃的水蒸汽质量流量，单位为kg/hr。

5.工作蒸汽耗量：在额定工况下，单位时间内通过拉瓦尔喷嘴的工作蒸汽的质量流量，多级喷射泵则指通过全部拉瓦尔喷嘴的总质量流量，单位为kg/hr。

6.冷却水循环量：在额定工况下，单位时间冷却水的体积流量，多只冷凝器则指总体积流量，单位为M3/ hr。

7.冷却水耗量：在额定工况下，循环冷却水在冷却塔中降温时在单位时间内蒸发和损失的水量（估计值）。单位为kg/hr。

二、真空度的测量

测量真空度一般有五种方法：

1. 与外界大气压力相比较。

在图一中，装有水银的U形管两端开口。一端直通大气，另一端与真空系统连接（设压力为PA），两端的水银柱的差为△h，若设大气压为P大，有P大－PA=△h

则PA=P大-△h mmHg

但是，我们必须注意，大气压并非为760mmHg，气压计只有在海拔高度为零时，其读数才代表当地当时的大气压。

设若在某地区某一时，大气压计读数为PB，而海拔高度为H，则该地区实际大气压为：

P大=PB－H/10 mmHg

因此，真空系统的压力为：PA=P大－△h=PB－H/10－△h mmHg

这一例子的实用形式即为了弹簧真空表。

弹簧真空表是按0.1Mpa这一压力作为基准而设计，制造的，因此，在实际使用中应根据本地区的实际气压情况进行修正。

真空滤油机使用方法

一、用前准备和检查

1.滤油机的各部件在出厂前都经过运行调整试验，经过长途运输后,到达使用现场须检查各部件是否完好无损。

2.电源的选用，必须能承受本机的最大电流。本机电路采用380V、50Hz三相四线交流电源，同时接入一根地线。滤油机上的配电柜以及油泵、真空泵、电加热器接线处都应进行检查，确保连接牢固，绝缘可靠。

3.在滤油机工作前滤油机应放平衡。

4.注入真空泵油并使油位达到正常位置。

5.油泵电机、真空泵电机试启动，观察旋转方向是否与标识一致，如不一致则将电源调换相位。

6.试转动真空泵-电机、油泵-电机有无卡阻现象。

7.滤油机接好电源，关闭滤油机的所有外端阀门，打开滤油机内部管道上的各个阀门，启动真空泵，当真空表指针达到-0.084Mpa稳定时，停机5分钟，其间观察真空表指针下降不应超过0.01Mpa，如下降就检查滤油机的连接部位是否有漏气现象和其他原因，应及时排出故障。

二、控制盘操作程序

1.控制盘外部接线见电器接线图，从电控柜的进线孔接入380V三相四线交流电，控制盘外壳要可靠接地。

2.检查电控柜内各部件是否松动、完好无损。

3.合上总电源开关，控制盘上的电源指示灯亮，表示电源已接通。

4.电源接通后，温控仪将自动启动，绿灯亮表示处于工作状态，然后将控温旋

5.钮旋至准许的工作温度范围（40-80℃）,加热器对油液进行加热(为防止“干烧”，只有在油液循环正常的情况后滤油机进油后才能启动加热器)。

6.整机停止运行后断开总电源开关，随后锁上控制柜门。

三、操作步骤及使用说明

（一） 使用说明

1.本机作业时的环境温度应在-20~45℃范围内。但在低温条件时（0℃以下时），开机时应保证冷却水箱的水是液态的。

2.使用场地的海拔高度的高低会直接影响本机的真空度，海拔越高，真空度越低（负值）。

3.待处理的油液不能太脏（即油中的杂质颗粒太多），否则，必须先用其它过滤设备（如我厂生产的GL系列轻便式过滤加油机或DJL系列精密过滤机）进行先期过滤，以免影响滤油机脱气效率或堵塞过滤元件。
