扬声器变压器阻抗匹配原理

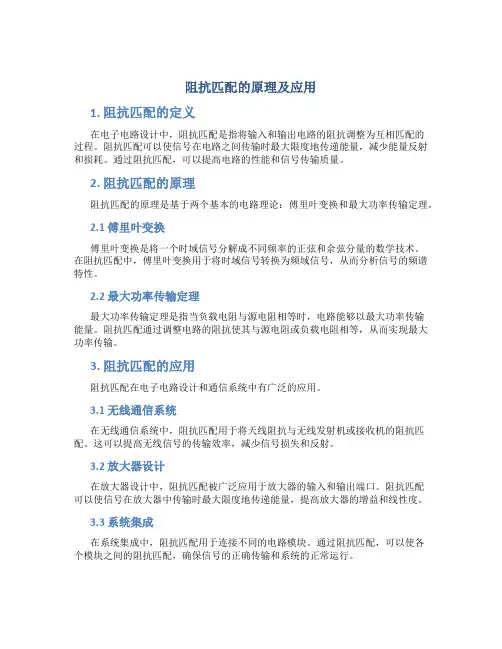

阻抗匹配的原理及应用1. 阻抗匹配的定义在电子电路设计中，阻抗匹配是指将输入和输出电路的阻抗调整为互相匹配的过程。

阻抗匹配可以使信号在电路之间传输时最大限度地传递能量，减少能量反射和损耗。

通过阻抗匹配，可以提高电路的性能和信号传输质量。

2. 阻抗匹配的原理阻抗匹配的原理是基于两个基本的电路理论：傅里叶变换和最大功率传输定理。

2.1 傅里叶变换傅里叶变换是将一个时域信号分解成不同频率的正弦和余弦分量的数学技术。

在阻抗匹配中，傅里叶变换用于将时域信号转换为频域信号，从而分析信号的频谱特性。

2.2 最大功率传输定理最大功率传输定理是指当负载电阻与源电阻相等时，电路能够以最大功率传输能量。

阻抗匹配通过调整电路的阻抗使其与源电阻或负载电阻相等，从而实现最大功率传输。

3. 阻抗匹配的应用阻抗匹配在电子电路设计和通信系统中有广泛的应用。

3.1 无线通信系统在无线通信系统中，阻抗匹配用于将天线阻抗与无线发射机或接收机的阻抗匹配。

这可以提高无线信号的传输效率，减少信号损失和反射。

3.2 放大器设计在放大器设计中，阻抗匹配被广泛应用于放大器的输入和输出端口。

阻抗匹配可以使信号在放大器中传输时最大限度地传递能量，提高放大器的增益和线性度。

3.3 系统集成在系统集成中，阻抗匹配用于连接不同的电路模块。

通过阻抗匹配，可以使各个模块之间的阻抗匹配，确保信号的正确传输和系统的正常运行。

4. 阻抗匹配的方法在实际应用中，有多种方法可用于实现阻抗匹配。

以下是几种常见的方法：•使用阻抗变换器：阻抗变换器可以将一个阻抗转换为另一个阻抗，以实现阻抗匹配。

常见的阻抗变换器有电感、电容、变压器等。

•使用匹配网络：匹配网络是由电感、电容和电阻等元件构成的网络，用于调整输入和输出电路的阻抗以实现匹配。

•使用负馈：负馈可以将一个电路的输出信号反馈到输入端，以调整输入电路的阻抗与负载电路的阻抗匹配。

负馈可以通过放大器或运算放大器来实现。

•使用传输线：传输线可以通过调整传输线的长度或特性阻抗来实现阻抗匹配。

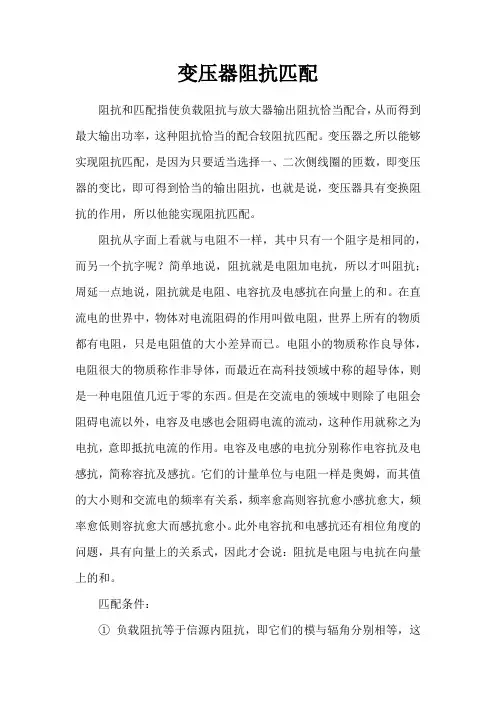

变压器阻抗匹配阻抗和匹配指使负载阻抗与放大器输出阻抗恰当配合，从而得到最大输出功率，这种阻抗恰当的配合较阻抗匹配。

变压器之所以能够实现阻抗匹配，是因为只要适当选择一、二次侧线圈的匝数，即变压器的变比，即可得到恰当的输出阻抗，也就是说，变压器具有变换阻抗的作用，所以他能实现阻抗匹配。

阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。

在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。

电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。

但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。

电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。

它们的计量单位与电阻一样是奥姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。

此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。

匹配条件：①负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。

②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。

这时在负载阻抗上可以得到最大功率。

这种匹配条件称为共轭匹配。

如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。

阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份绝对值相等而符号相反。

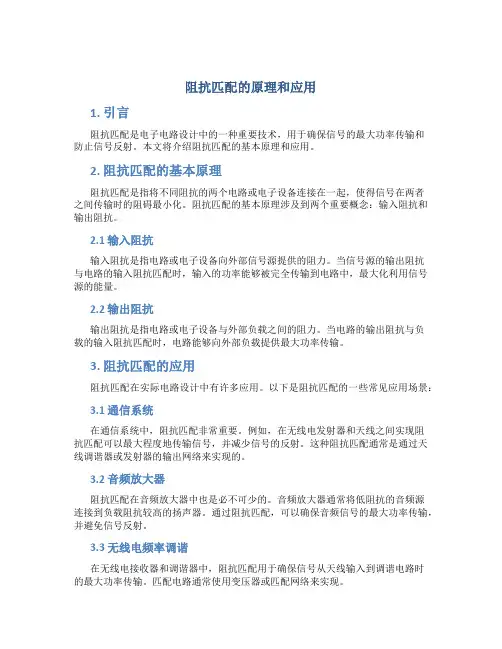

阻抗匹配的原理和应用1. 引言阻抗匹配是电子电路设计中的一种重要技术，用于确保信号的最大功率传输和防止信号反射。

本文将介绍阻抗匹配的基本原理和应用。

2. 阻抗匹配的基本原理阻抗匹配是指将不同阻抗的两个电路或电子设备连接在一起，使得信号在两者之间传输时的阻碍最小化。

阻抗匹配的基本原理涉及到两个重要概念：输入阻抗和输出阻抗。

2.1 输入阻抗输入阻抗是指电路或电子设备向外部信号源提供的阻力。

当信号源的输出阻抗与电路的输入阻抗匹配时，输入的功率能够被完全传输到电路中，最大化利用信号源的能量。

2.2 输出阻抗输出阻抗是指电路或电子设备与外部负载之间的阻力。

当电路的输出阻抗与负载的输入阻抗匹配时，电路能够向外部负载提供最大功率传输。

3. 阻抗匹配的应用阻抗匹配在实际电路设计中有许多应用。

以下是阻抗匹配的一些常见应用场景：3.1 通信系统在通信系统中，阻抗匹配非常重要。

例如，在无线电发射器和天线之间实现阻抗匹配可以最大程度地传输信号，并减少信号的反射。

这种阻抗匹配通常是通过天线调谐器或发射器的输出网络来实现的。

3.2 音频放大器阻抗匹配在音频放大器中也是必不可少的。

音频放大器通常将低阻抗的音频源连接到负载阻抗较高的扬声器。

通过阻抗匹配，可以确保音频信号的最大功率传输，并避免信号反射。

3.3 无线电频率调谐在无线电接收器和调谐器中，阻抗匹配用于确保信号从天线输入到调谐电路时的最大功率传输。

匹配电路通常使用变压器或匹配网络来实现。

3.4 高频电路设计阻抗匹配在高频电路设计中也是非常重要的。

例如，在微波射频电路中，通过匹配网络将信号源的输出阻抗与负载的输入阻抗匹配，可以实现信号的最大功率传输。

4. 阻抗匹配技术为了实现阻抗匹配，有几种常用的技术和电路可供选择：4.1 变压器变压器是一种常用的阻抗匹配器。

通过选择适当的变压器变比，可以实现输入阻抗和输出阻抗之间的匹配。

4.2 匹配网络匹配网络是一种通过电容、电感和电阻等被动元件连接而成的网络。
