模板的安装与拆除施工技术标准解析

3.2.7安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净，检查合格后办预检。
3.3安装楼板模板：
3.3.1工艺流程：
支架加固支立柱安大小龙骨铺模板校正标高
加立杆的水平拉杆办预检
3.3.2脚手架支架加固，并垫通长脚手板，楼层地面立支柱前也应垫通长脚手板。采用多层支架支模时，支柱应垂直，上下层支柱应在同一竖向中心线上。
3.3.6平台板铺完后，用水平仪测量模板标高，进行校正，并用靠尺找平。
3.3.7标高校完后，支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般最下排在离地面20～30cm处设一道，往上纵横方向每隔1.6m左右一道，并应经常检查，保证完整牢固。
3.3.8将模板内杂物清理干净，办预检。
3.4模板拆除：
2.1.3连接件：U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓等。
2.1.4支承件：柱箍、定型空腹钢楞、钢管支柱、钢斜撑、钢桁架、木材等。
2.1.5钢模板及配件应严格检查，不合格的不得使用。经修理后的模板也应符合质量标准的要求。
2.1.6隔离剂：不宜用废机油。
2.1.7斧子、锯、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。
模板应优先考虑整体拆除，便于整体转移后，重复进行整体安装。
3.5.1柱子模板拆除：先拆掉柱斜拉杆或斜支撑，卸掉柱箍，再把连接每片柱模板的U形卡拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离。
3.5.2楼板、梁模板拆除：
3.5.2.1应先拆梁侧帮模，再拆除楼板模板，拆楼板模板先拆掉水平拉杆，然后拆除支柱，每根龙骨留1～2根支柱暂不拆。
3.2.4按设计标高调整支柱的标高，然后安装梁底板，并拉线找直，梁底板应起拱，当梁跨度等于或大于4m时，梁底板按设计要求起拱。如设计无要求时，起拱高度宜为全跨长度的1/1000～3/1000。

框架柱钢模板安装与拆除【范本模板】

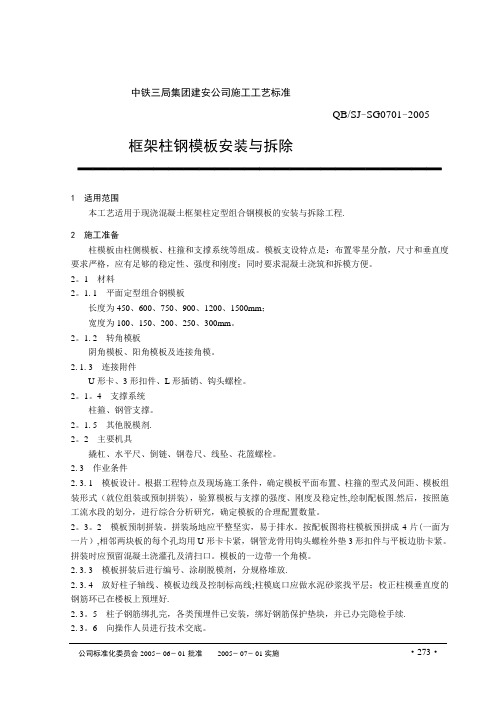

中铁三局集团建安公司施工工艺标准QB/SJ－SG0701－2005框架柱钢模板安装与拆除━━━━━━━━━━━━━━━━━━━━━━━━1 适用范围本工艺适用于现浇混凝土框架柱定型组合钢模板的安装与拆除工程.2 施工准备柱模板由柱侧模板、柱箍和支撑系统等组成。

模板支设特点是：布置零星分散，尺寸和垂直度要求严格，应有足够的稳定性、强度和刚度；同时要求混凝土浇筑和拆模方便。

2。

1 材料2。

1.1 平面定型组合钢模板长度为450、600、750、900、1200、1500mm；宽度为100、150、200、250、300mm。

2。

1.2 转角模板阴角模板、阳角模板及连接角模。

2.1.3 连接附件U形卡、3形扣件、L形插销、钩头螺栓。

2。

1。

4 支撑系统柱箍、钢管支撑。

2。

1.5 其他脱模剂.2。

2 主要机具撬杠、水平尺、倒链、钢卷尺、线坠、花篮螺栓。

2.3 作业条件2.3.1 模板设计。

根据工程特点及现场施工条件，确定模板平面布置、柱箍的型式及间距、模板组装形式（就位组装或预制拼装)，验算模板与支撑的强度、刚度及稳定性,绘制配板图.然后，按照施工流水段的划分，进行综合分析研究，确定模板的合理配置数量。

2。

3。

2 模板预制拼装。

拼装场地应平整坚实，易于排水。

按配板图将柱模板预拼成4片(一面为一片）,相邻两块板的每个孔均用U形卡卡紧，钢管龙骨用钩头螺栓外垫3形扣件与平板边肋卡紧。

拼装时应预留混凝土浇灌孔及清扫口。

模板的一边带一个角模。

2.3.3 模板拼装后进行编号、涂刷脱模剂，分规格堆放.2.3.4 放好柱子轴线、模板边线及控制标高线;柱模底口应做水泥砂浆找平层；校正柱模垂直度的钢筋环已在楼板上预埋好.2.3。

5 柱子钢筋绑扎完，各类预埋件已安装，绑好钢筋保护垫块，并已办完隐检手续.2.3。

6 向操作人员进行技术交底。

公司标准化委员会2005－06－01批准2005－07－01实施·273·QB ／SJ －SG0701－2005中铁三局集团建筑安装工程有限公司·274·3 操作工艺 3。

组合钢框木胶合板模板的安装与拆除施工技术标准

3.3.2.4平模铺设完毕后，用靠尺、塞尺和水平仪检查平整度与楼板底标高，并进行校正。
4、模板拆除施工技术
4.1模板拆除的一般要点：
4.1.1侧模拆除：在混凝土强度能保证其表面及棱角不因拆除模板而受损后，方可拆除。
4.1.2底模及冬季施工模板的拆除，必须执行《混凝土结构工程施工及验收规范》（GB50204-92）的有关条款。作业班组必须进行拆模申请经技术部门批准后方可拆除。
3.1.6.2当整体柱模安装于基准面上，模板下口服线后，用四根斜撑或带有花篮螺栓的缆风绳与柱顶四角连接，另一端锚于地面，校正其中心线、柱边线、柱模桶体扭向及垂直后，支撑固定。当柱高超过6m时，不宜单根支撑，宜几根柱同时支撑连成构架。
3.1.6.3梁柱模板分两次支设时，最上一层模板应保留不拆，以利于二次支梁柱模板的连接，与接槎通顺。
3.1.2.6将柱根模板内清理干净，封闭清理口。
3.1.3单片预组拼柱模板工艺流程：
单片预组拼柱组拼→第一片柱模就位→第二片柱模就位用角模连接→
安装第三、四片柱模→检查柱模对角线及位移并纠正→
自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定
3.1.4单片预组拼模板安装施工要点：
3.1.4.1单片模板，一柱四片，每片带一角模。组拼时相邻两块板的每一孔都要用U形卡卡紧。大截面柱模设圆型龙骨时，用钩头螺栓外垫蝶形扣件与平板边肋孔卡紧。设空腹方钢龙骨时，用定型钢卡与平面板边胁长孔卡紧。模板组拼要按图留设清扫口，组装完毕要检查模板的对角线、平整度和外形尺寸，并编号、涂刷脱模剂、分规格堆放。
2.1.4支撑系统：定型空腔龙骨（桁架梁）、扣件立杆、横杆、斜杆、模板侧向支腿、木方。
2.1.5脱模剂：水质隔离剂。
2.1.6工具：铁木榔头、活动（套口）扳子、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、吊车等。

工程技术资料精选--模板安装与拆除的一般安全要求

模板工程安全技术交底一、模板安装的一般要求⒈模板安装必须按模板的施工设计进行，严禁任意变动。

⒉楼层高度超过4m或二层及二层以上的建筑物，安装和拆除钢模板时,周围应设安全网或搭设脚手架和加设防护栏.在临街及交通要道地区，尚应设警示牌并设专人维持安全，防止伤人。

⒊现浇整体式的多层房屋和构筑物安装上层楼板及其支架时,应符合下列要求：⑴下层楼板混凝土强度达到1。

2Mpa以后,才能上料具.料具要分散堆放，不得过分集中。

⑵下层楼板结构的强度要达到能承受上层模板、支撑系统和新浇筑混凝土的重量时，方可进行。

否则下层楼板结构的支撑系统不能拆除，同时上下层支柱应在同一垂直线上。

⑶如采用悬挑模板、桁架支模方法，其支撑结构必须要有足够的强度和刚度。

4、当层间高度大于5m时，若采用多层多支架支模,则在两层支架立柱间应铺设垫板，且应平整，上下层支柱要垂直，并应在同一垂直线上.5、模板及其支撑系统在安装过程中,必须设置临时固定设施,严防倾覆。

6、模板的支柱纵横向水平、剪刀撑等均应按设计的规定布置，当设计无规定时，一般支柱的网距不宜大于2m，纵横向水平的上下步距不易大于1。

5m，纵横向的垂直剪刀撑间距不宜大于6m.当支柱高度小于4m时,应设上下两道水平撑和垂直剪刀撑.以后支柱每增高2m再增加一道水平撑，水平撑之间还需增加剪刀撑一道.7、采用分节脱模时，底模的支点应按设计要求设置。

8、承重焊接钢筋骨架和模板一起安装时，应符合下列要求：（1）板必须固定在承重焊接钢筋骨架的节点上.（2）安装钢筋模模板组合体时，吊索应按模板设计的吊点位置绑扎。

9、预拼装组合钢模板采用整体吊装方法时，应注意以下要点：（1）拼装完毕的大块模板或整体模板,吊装前应按设计规定的吊点位置,先进行试吊，确认无误后,方可正式吊运安装。

（2）使用吊装机械安装大块整体模板时，必须在模板就位并连接牢靠后,方可脱钩。

并严格遵守吊装机械使用安全有关规定。

（3）安装整块柱模板时,不得将柱子钢筋代替临时支撑。

模板安装与拆除施工方案【完整版】

模板安装与拆除施工方案一、工程概况:本工程为济南军区青岛第二疗养院疗养食堂改扩建工程，位于青岛市太平角六路7号。

建筑面积：2590㎡，层数：地上3层，地下1层，结构类型：框架结构。

本工程为框架剪力墙结构，基础形式为条基（独立基础）+防水板，部分为筏板基础。

二、施工准备(一)技术准备1、认真熟悉施工图纸,了解设计意图,做好图纸会审工作.2、依据施工图纸,做好模板翻样工作.3、做好分项工程技术交底工作.(二)施工准备1、提前做好周转材料供应计划,为下步施工做准备.2、提前做好现场平面布置工作,对木工制作场地应及时规划搭建,并安装好制作机械.3、提前落实好施工操作班组,确保操作人员技术素质高,能吃苦耐劳,组织一支特别能战斗劳动力队伍.4、提前做好施工进度计划,并根据施工进度计划,及时做出各阶段材料供应计划,劳动力组织计划,设备进场计划及资金使用计划,为如期完成进度计划,提供有力保障.5、材质要求：本工程选用胶合板、竹胶板等，模板支架的材料选用钢管、顶托、木方等，材料的材质符合有关的专门规定。

模板及其支架符合以下规定：1）保证工程结构和构件各部分形状尺寸和相互位置的正确。

2）具有足够的承载能力、刚度和稳定性，能可靠地承受新浇注混凝土的自重和侧压力，以及在施工过程中所产生的荷载。

(三)机械准备木工机械主要有:1、圆盘锯2台2、手提锯4台3、手电钻6把（四）劳动力组织根据现场实际工程量结合总进度计划要求,基础及主体施工阶段计划投入木工80名。

三、模板搭设要求1、模板支架由架子工搭设和拆除，作业人员必须持证上岗。

2、模板支架须用钢管和扣件搭设成支撑系统，严禁使用木、竹等材料搭设。

3、模板支撑系统具有足够的承载力，模板的每根立柱底部均设置木垫板、钢底座。

4、模板支撑系统按要求设置立柱和纵横向扫地杆，模板立柱间距不大于 1.2m；应按规定增设纵横向大横杆，步距应由计算决定，但最大步距不超过 1.2m；最高一步大横杆与模板支撑点之间的立杆高度不大于50cm。

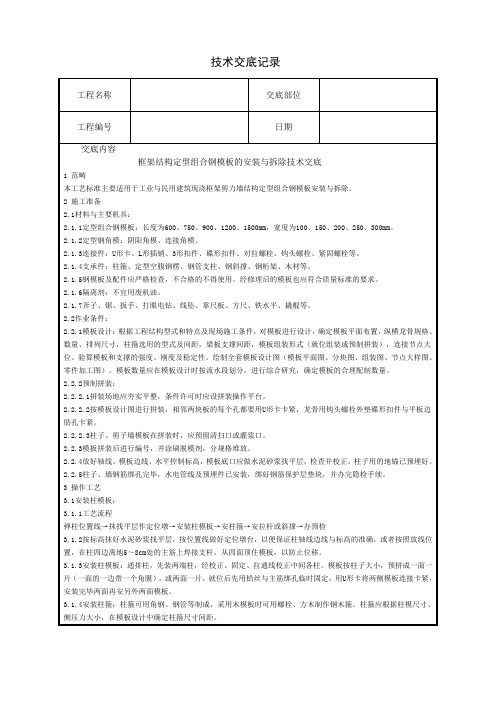

框架结构定型组合钢模板的安装与拆除技术交底

3.2.4清扫墙内杂物，再安另一侧模板，调整斜撑（拉杆）使模板垂直后，拧紧穿墙螺栓。
3.2.5模板安装完毕后，检查一遍扣件、螺栓是否紧固，模板拼缝及下口是否严密，办完预检手续。
3.3安装梁模板：
3.3.1工艺流程：
弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检
3.3.2柱子拆模后在混凝土上弹出轴线和水平线。
模板安装和预埋件、预留孔洞的允许偏差表4-2
─────────────────┬────────────┬───────────────
│允许偏差（mm）│
项目 ├──────┬─────┤ 检查方法
│单层│ 高层 │
│多层│ 框架 │
─────────────────┼──────┼─────┼───────────────
3.4.4调节支柱高度，将大龙骨找平。
3.4.5铺定型组合钢模板块：可从一侧开始铺，每两块板间边肋用U形卡连接，U形卡安装间距一般不大于30cm（即每隔一孔插一个）。每个U形卡卡紧方向应正反相间，不要安在同一方向。楼板在大面积上均应采用大尺寸的定型组合钢模板块，在拼缝处可用窄尺寸的拼模板或木板代替，但均应拼缝严密。
6.3墙模板容易产生的问题是：墙体混凝土厚薄不一致。截面尺寸不准确。拼装不严，缝子过大造成跑浆。模板应根据墙体高度和厚度通过设计，确定纵横龙骨的尺寸及间距，墙体的支撑方法，角模的形式。模板上口应设拉结，防止上口尺寸偏大。其他详见“现浇剪力墙结构大模板
7.1模板分项工程预检记录。
2.1.2定型钢角模：阴阳角模、连接角模。
2.1.3连接件：U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓等。
2.1.4支承件：柱箍、定型空腹钢楞、钢管支柱、钢斜撑、钢桁架、木材等。

模板工安全操作规程交底(15篇范文)

模板工安全操作规程交底（15篇范文）第1篇模板工安全操作规程交底施工单位工程名称交底内容：1、进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢。

2、经医生检查认为不适宜高空作业的人员，不得进行高空作业。

3、工作前应检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。

工作时要思想集中，防止钉子扎脚和空中滑落。

4、安装与拆除5m以上模板，应搭脚手架，并设防护栏，防止上下在同一垂直面操作。

5、高空，复杂结构模板的安装与拆除，事先应有切实的安全措施。

6、遇6级以上的大风时，应暂停室外的高空作业，雨雪后应先清扫施工现场，略干不滑时再进行工作。

7、二人台运模板时要互相配合，协同工作。

传递模板，工具应用运输工具或绳子系牢后升降，不得乱抛。

组合钢模板装拆时，上下应有人接应。

钢模板及配件应随装拆随运送，严禁从高处掷下，高空拆模时，应有专人指挥。

并在下面标出工作区，用绳子和红白棋加以围栏，暂停人员过往。

8、不得在脚手架上岗堆放大批模板等材料。

9、支撑、牵杆等不得搭在门窗框和脚手架上。

通路中间的斜撑、拉杆等应设在1.8m高以上。

10、支撑过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。

拆模间歇时，应将已活动的模板、牵杆、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。

11、模板上有预留洞者，应在安全后将洞口盖好，混凝土板上的预留洞，应在模板拆除后即将洞口盖好。

12、拆除模板一般用长棒，人不许站在正在拆除的模板上，在拆除模板楼板时，要注意整块模板时，要注意整块模板掉下，尤其是用定型模板做平台模板时，更要注意拆模人员要站在门窗洞口外拉支撑，防止模板突然全部掉落伤人。

13、在组合模板上架设的电线和使用电动工具，应用36v低压电源或采取其他有效的安全措施。

14、装、拆模板时，禁止使用2X4木料、钢模板作立人板。

15、高空作业要搭设脚手架或操作台，上、下要使用梯子，不许站立在墙上工作；不准站在大梁底模上行走。

组合钢模板技术规范

组合钢模板技术规范第一章总则第１．０．１条为在基本建设中贯彻执行以钢代木的技术经济政策，积极推广应用组合钢模板，切实加强对组合钢模板的技术管理，加速模板的周转使用，提高综合经济效益，特制订本技术规范。

第１．０．２条本规范适用于工业与民用建筑及一般构筑物的现浇混凝土工程和预制混凝土构件所用的组合钢模板的设计、制作、施工和技术管理，对于其他构造形式相似的组合模板，均可参照本规范的有关条款执行。

第１．０．３条本规范所指的组合钢模板，系按模数制设计，钢模板经压轧成型，并有较完整的配套使用的配件，能组合拼装成不同大小尺寸的板面和整体模架，利于现场机械化施工的组合钢模板。

第１．０．４条组合钢模板的模数应与现行国家标准《建筑模数协调统一标准》《住宅建筑模数协调标准》和《厂房建筑模数协调标准》相一致，设计单位在结构设计时，应与施工相结合，以利于组合钢模板的推广使用。

第１．０．５条凡本规范未明确规定的问题，均应符合国家现行的有关标准、规范的规定。

第二章组合钢模板的组成和要求第一节一般规定第２．１．１条组合钢模板设计应按标准荷载和容许应力进计算。

容许应力应按国家现行规范的容许应力乘以１．２５的提高系数。

第２．１．２条钢模板应具有足够的刚度和强度。

平面模板在规定荷载作用下的刚度和强度应符合表３．３．４的要求。

其截面特征应符合附录三的要求。

第２．１．３条钢模板应接缝严密，装拆灵活，搬运方便。

第２．１．４条钢模板纵、横肋的孔距与模板的模数应一致，模板横竖都可以拼装。

第２．１．５条根据工程特点的需要，可增加其他专用模板，但其模数应与本规范钢模板的模数相一致。

第二节组成和要求第２．２．１条组合钢模板由钢模板和配件两大部分组成。

其中钢模板包括平面模板、阴角模板、阳角模板、联接角模等通用模板和倒棱模板、梁腋模板、柔性模板、搭接模板、可调模板及嵌补模板等专用模板。

配件的连接件包括Ｕ形卡、Ｌ形插销、钩头螺栓、紧固螺栓、对拉螺栓、扣件等；配件的支承件包括钢楞、柱箍、钢支柱、斜撑、组合支柱、扣件、钢管支架、门式支架、梁卡具、圈梁卡和桁架等。

定型组合钢模板安装与拆除安全操作要求(三篇)

定型组合钢模板安装与拆除安全操作要求为了确保定型组合钢模板的安全使用和安装与拆除过程中的安全操作，需要遵守以下安全要求：1.建立安全意识：在使用定型组合钢模板之前，所有参与者必须接受相关的安全培训和指导，了解模板的特点、使用方法和安全注意事项。

大家应该形成安全意识，严格要求自己，遵守规章制度。

2.按规定施工：在进行安装和拆除过程中，必须严格按照相关规定进行操作。

根据不同类型和规格的定型组合钢模板，确定正确的搭建方式和拆除方法，确保安全可靠。

3.检查材料质量：在安装定型组合钢模板之前，要对材料进行全面的检查，确保质量合格。

确认模板板材表面无损坏，焊接牢固，螺栓紧固可靠，并及时更换损坏的部件。

4.搭建安全防护：在进行定型组合钢模板的搭建和拆除过程中，应采取必要的安全防护措施。

如设置可靠的扶梯、扶手和防护栏杆，确保工作台面的稳定性和安全性。

5.正确使用工具：在安装和拆除过程中，应使用合适的工具。

要使用经过检修和保养的工具设备，确保其质量和可靠性。

在使用电动工具时，要戴好防护眼镜和手套，避免发生意外伤害。

6.合理分配人员：在进行定型组合钢模板的安装和拆除时，要根据具体的需要，合理分配人员，确保工作的顺利进行。

参与操作的人员必须经过专门培训，掌握相关技能，确保操作安全。

7.固定模板支撑：在搭建定型组合钢模板时，要注意将模板与地面进行牢固的固定。

使用合适的固定装置，确保模板支撑牢固，避免因模板移动或倾斜而导致的安全事故。

8.建立安全警戒区：在模板搭建和拆除过程中，要建立合理的安全警戒线或警示标志，确保周围人员的安全。

禁止未经培训和授权的人员进入施工区域，避免发生意外伤害。

9.定期检查和维护：在使用定型组合钢模板期间，要定期进行检查和维护，发现问题及时处理。

包括检查模板的连接件和支撑结构，检查板材表面是否有裂纹或变形等情况，确保安全性。

10.保持清洁整洁：在使用定型组合钢模板期间，要保持工作区域的清洁整洁。

清理工作台面上的杂物和碎片，确保没有障碍物。

框架结构定型组合钢模板的安装与拆除施工技术标准

3.3.6平台板铺完后，用水平仪测量模板标高，进行校正，并用靠尺找平。
3.3.7标高校完后，支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般最下排在离地面20～30cm处设一道，往上纵横方向每隔1.6m左右一道，并应经常检查，保证完整牢固。
3.3.8将模板内杂物清理干净，办预检。
3.4模板拆除：
注：除另有书面要求外，必须严格按照提供的《高支架、模板施工方案》及本交底进行搭设。
3.1.4安装柱箍：柱箍可用角钢、钢管等制成，采用木模板时可用螺栓、方木制作钢木箍。柱箍应根据柱模尺寸、侧压力大小，在模板设计中确定柱箍尺寸间距。
3.1.5安装柱模的拉杆或斜撑：柱模每边设2根拉杆，固定于事先预埋在框架梁内的钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为45°，预埋的钢筋环与柱距离宜为3/4柱高。
2.2.4放好轴线、模板边线、水平控制标高，模板底口应做水泥砂浆找平层，检查并校正，柱子用的地锚已预埋好。
2.2.5柱子钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办完隐检手续。
3、操作工艺
3.1安装柱模板：
3.1.1工艺流程：
弹柱位置线抹找平层作定位墩安装柱模板安柱箍
安拉杆或斜撑办预检
交底内容：

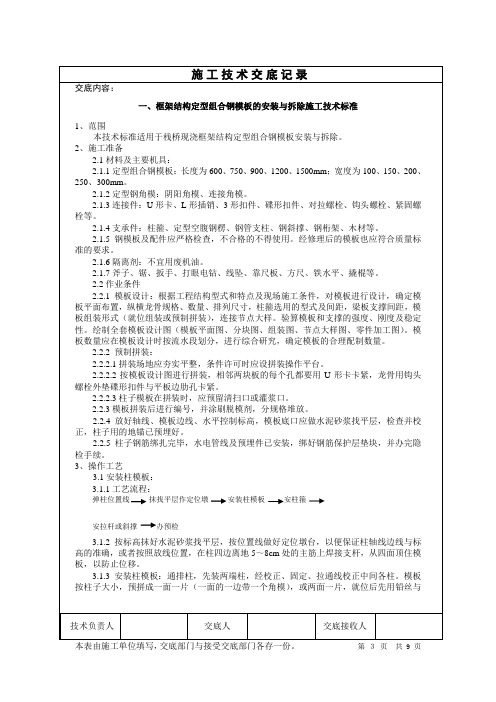

一、框架结构定型组合钢模板的安装与拆除施工技术标准
1、范围
本技术标准适用于栈桥现浇框架结构定型组合钢模板安装与拆除。
2、施工准备ቤተ መጻሕፍቲ ባይዱ
2.1材料及主要机具：
2.1.1定型组合钢模板：长度为600、750、900、1200、1500mm；宽度为100、150、200、250、300mm。
2.1.2定型钢角模：阴阳角模、连接角模。
3.1.6将柱模内清理干净，封闭清理口，办理柱模预检。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.1.2定型钢角模：阴阳角模、连接角模。
2.1.3连接件：U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓等。
2.1.4支承件：柱箍、定型空腹钢楞、钢管支柱、钢斜撑、钢桁架、木材等。
2.1.5钢模板及配件应严格检查，不合格的不得使用。经修理后的模板也应符合质量标准的要求。
2.1.6隔离剂：不宜用废机油。
2.2.4放好轴线、模板边线、水平控制标高，模板底口应做水泥砂浆找平层，检查并校正，柱子用的地锚已预埋好。
2.2.5柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办完隐检手续。
3操作工艺
3.1安装柱模板：
3.1.1工艺流程：
弹柱位置线
→
抹找平层作定位墩
→
安装柱模板
→
安柱箍
→
安拉杆或斜撑
3.4安装楼板模板：
3.4.1工艺流程：
地面夯实
→
支立柱
→
安大小龙骨
→
铺模板
→
校正标高
加立杆的水平拉杆
→
办预检
3.4.2土地面应夯实，并垫通长脚手板，楼层地面立支柱前也应垫通长脚手板。采用多层支架支模时，支柱应垂直，上下层支柱应在同一竖向中心线上。
3.4.3从边跨一侧开始安装，先安第一排龙骨和支柱，临时固定；再安第二排龙骨和支柱，依次逐排安装。支柱与龙骨间距应根据模板设计规定。一般支柱间距为80～120cm，大龙骨间距为60～120cm，小龙骨间距为40～60cm。
3.2.4清扫墙内杂物，再安另一侧模板，调整斜撑（拉杆）使模板垂直后，拧紧穿墙螺栓。
3.2.5模板安装完毕后，检查一遍扣件、螺栓是否紧固，模板拼缝及下口是否严密，办完预检手续。
3.3安装梁模板：
3.3.1工艺流程：
弹线
→
支立柱
→
调整标高
→
安装梁底模
→
绑梁钢筋
→
安装侧模
→
办预检
3.3.2柱子拆模后在混凝土上弹出轴线和水平线。
3.1.4安装柱箍：柱箍可用角钢、钢管等制成，采用木模板时可用螺栓、方木制作钢木箍。柱箍应根据拉模尺寸、侧压力大小，在模板设计中确定柱箍尺寸间距。
3.1.5安装柱模的拉杆或斜撑：柱模每边设2根拉杆，固定于事先预埋在楼板内的钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角直为45°，预埋的钢筋环与柱距离宜为3/4柱高。
3.1.6将柱模内清理干净，封闭清理口，办理柱模预检。
3.2安装剪力墙模板：
3.2.1工艺流程：
弹线
→
安门洞口模板
→
安一侧模板
→
安另一侧模板
→
调整固定
→
办预检
3.2.2按位置线安装门洞模板，下预埋件或木砖。
3.2.3把预先拼装好的一面模板按位置线就位，然后安装拉杆或斜撑，安塑料套管和穿墙螺栓，穿墙螺栓规格和间距在模板设计时应明确规定。
2.1.7斧子、锯、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。
2.2作业条件
2.2.1模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式及间距，梁板支撑间距，模板组装形式（就位组装或预制拼装），连接节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图（模板平面图、分块图、组装图、节点大样图、零件加工图）。模板数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。
→
办预检
3.1.2按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高的准确，或者按照放线位置，在柱四边离地5～8cm处的主筋上焊接支杆，从四面顶住模板，以防止位移。
3.1.3安装柱模板：通排柱，先装两端柱，经校正、固定、拉通线校正中间各柱。模板按柱子大小，预拼成一面一片（一面的一边带一个角膜），或两面一片，就位后先用铅丝与主筋绑扎临时固定，用U形卡将两侧模板连接卡紧，安装完两面再安另外两面模板。
模板应优先考虑整体拆除，便于整体转移后，重复进行整体安装。
3.5.1柱子模板拆除：先拆掉柱斜拉杆或斜支撑，卸掉柱箍，再把连接每片柱模板的U形卡拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离。
3.5.2墙模板拆除：先拆除穿墙螺栓等附件，再拆除斜拉杆或斜撑，用撬棍轻轻撬动模板，使模板离开墙体，即可把模板吊运走。
4质量标准
4.1保证项目：模板及其支架必须具有足够的强度、刚度和稳定性；其支承部分应有足够的支承面积。如安装在基土上，基土必须坚实，并有排水措施。对冻胀土必须有防冻融措施。
4.2基本项目：模板接缝不应漏浆。模板与混凝土接触表面清理干净并涂隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。
4.3允许偏差项目见表4-2。
3
3
中心线位移
2
2
外露长度
+10 0
+10 -0
中心线位移
10
10
截面内部尺寸
+10 0
+10 0
5成品保护
5.1吊装模板时轻起轻放，不准碰撞，防止模板变形。
5.2拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和楞角。
5.3拆下的钢模板，如发现模板不平时或肋边损坏变形，应及时修理。
5.4钢模在使用过程中应加强管理，分规格堆放，及时补涂刷防锈剂。
3.5.3楼板、梁模板拆除：
3.5.3.1应先拆梁侧帮模，再拆除楼板模板，拆楼板模板先拆掉水平拉杆，然后拆除支柱，每根龙骨留1～2根支柱暂不拆。
3.5.3.2操作人员站在已拆除的空隙，拆去近旁余下的支柱，使其龙骨自由坠落。
3.5.3.3用钩子将模板钩下，等该段的模板全部脱模后，集中运出，集中堆放。
3.5.3.4楼层较高，支模采用双层排架时，先拆上层排架，使龙骨和模板落在底层排架上，上层钢模全部运出后，再拆底层排架。
3.3.3安装架钢支柱之前（如土地面必须夯实），支柱下垫通长脚手板。一般梁支柱采用单排，当梁截面较大时可采用双排或多排，支柱的间距应由模板设计规定，一般情况下，间距以60～100cm为宜。支柱上面垫10cm×10cm方木，支柱双向加剪力撑和水平拉杆，离地50cm设一道，以上每隔2m设一道。
3.3.4按设计标高调整支柱的标高，然后安装梁底板，并拉线找直，梁底板应起拱，当梁跨度等于或大于4m时，梁底板按设计要求起拱。如设计无要求时，起拱高度宜为全跨长度的1/1000～3/1000。
3.4.6平台板铺完后，用水平仪测量模板标高，进行校正，并用靠尺找平。
3.4.7标高校完后，支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般情况下离地面20～30cm处一道，往上纵横方向每隔1.6m左右一道，并应经常检查，保证完整牢固。
3.4.8将模板内杂物清理干净，办预检。
3.5模板拆除：
模板安装和预埋件、预留孔层多层
高层框架
柱、墙、梁轴线位移
5
3
尺量检查
标高
±5
+2 -5
用水准仪或拉线和尺量检查
墙、柱、梁截面尺寸
+4 -5
+2 -5
尺量检查
每层垂直度
3
3
用2m托线板检查
相邻两板嵩低差
2
2
用直尺和尺量检查
表面平整度
5
5
用2m靠尺和楔形塞尺检查
预埋钢板、预埋管、预留孔中心线位移
工程名称
交底部位
工程编号
日期
交底内容：
框架结构定型组合钢模板的安装与拆除
1范围
本工艺标准主要适用于工业与民用建筑现浇框架剪力墙结构定型组合钢模板安装与拆除。
2施工准备
2.1材料与主要机具：
2.1.1定型组合钢模板：长度为600、750、900、1200、1500mm；宽度为100、
150、200、250、300mm。
3.3.5绑扎梁钢筋，经检查合格后办理隐检，并清除杂物，安装侧模板，把两侧模板与底板用U形卡连接。
3.3.6用梁托架或三角架支撑固定梁侧模板。龙骨间距应由模板设计规定，一般情况下宜为75cm，梁模板上口用定型卡子固定。当梁高超过60cm时，加穿梁螺栓加固。
3.3.7安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净，检查合格后办预检。
7.2模板分项工程质量评定资料。
技术负责人：交底人：接交人：
6.3墙模板容易产生的问题是：墙体混凝土厚薄不一致，截面尺寸不准确。拼接不严，缝子过大造成跑浆。模板应根据墙体高度和厚度通过设计，确定纵横龙骨的尺寸及间距，墙体的支撑方法，角模的形式。模板上口应设拉结，防止上口尺寸偏大。其他详见“现浇剪力墙结构大模板”。
7质量记录
本工艺标准应具备以下质量记录：
7.1模板分项工程预检记录。
3.5.3.5有穿墙螺栓者，先拆掉穿墙螺栓和梁托架，再拆除梁底模。
3.5.4侧模板（包括墙柱模板）拆除时，混凝土强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。板与梁拆模强度如设计无规定时，应符合施工规范的规定。
3.5.5拆下的模板及时清理粘连物，涂刷脱模剂，拆下的扣件及时集中收集管理。
3.5.6拆模时严禁模板直接从高处往下扔，以防止模板变形和损坏。
2.2.2预制拼装：
2.2.2.1拼装场地应夯实平整，条件许可时应设拼装操作平台。
2.2.2.2按模板设计图进行拼装，相邻两块板的每个孔都要用U形卡卡紧，龙骨用钩头螺栓外垫碟形扣件与平板边肋孔卡紧。
2.2.2.3柱子、剪力墙模板在拼装时，应预留清扫口或灌浆口。
2.2.3模板拼装后进行编号，并涂刷脱模剂，分规格堆放。
6应注意的质量问题
6.1柱模板容易产生的问题是：截面尺寸不准，混凝土保护层过大，柱身扭曲。防止办法是：支模前按图弹位置线，校正钢筋位置，支柱前柱子应做小方盘模板，保证底部位置准确。根据柱子截面尺寸及高度，设计好柱箍尺寸及间距，柱四角做好支撑及拉杆。
