用VM700测试音频指标

DVD 视盘机VIDEO & AUDIO Test Procedure (国标电信三所测试片)复合视频测试的前提:➢复合视频测试一共有十项,除"色度幅频响应" 必须在NTSC制下测量,以及"亮度信噪比"需要在两种制式下测量外,其余各项均只在PAL制下测量.测量所用信号均在三所DVD测试碟PAL制的"常规测试"中选播.➢准备测试设备Tektronix VM7001.Video测试 (复合视频部分)1.1复合视频输出: (技术要求: 1.0±0.2V)➢测量步骤:a. 在测试碟常规测试中选中"视频输出电平",播放"100%全白信号",信号波形及测试点如图一所示:b. 进入Measure菜单,选中Level Meter,按Menu键,调节Measure Position,将Pos.(a)和Pos.(b)分别调到图2所示位置.读取并记录Level(b-a)值,即为所求.图一视频测试信号1.2 水平清晰度(TV线) (技术要求:≧500线)播放水平清晰度测试卡信号,直接在VM700的waveform上读出水平清晰度线数.即为所求.1.3 亮度幅频响应(≧5.8MHz) (技术要求: -6dB)➢测量步骤:a. 在测试碟常规测试中选中"亮度通道带宽",播放"100%多波群"信号,信号波形及测试点如图二所示:图二亮度通道带宽100%多波群信号b. 进入Measure菜单,选中Multiburst;c. 调节测试点:选择Menu,进入Acquire,选中Special Position,分别调节Flagstart和Flagwidth到如图二所示位置.d. 选中Packet#1,顺时针旋转测试仪面板右侧旋纽,将Packet#1调节至Packet#2,重复步骤be. 依此类推,直至定位好Packet#6f. 再按Menu键,并选中Average, 记录六个显示值中绝对值最大者即为所求.1.4 亮度非线失真(技术要求: ≦8%)➢测量步骤:a. 在测试碟常规测试中选中"亮度非线性失真",播放"亮度5阶梯"信号,信号波形及测试点如图三所示:b. 进入Measure菜单,选中Luminance Nonlinearity;c. 按Menu键,选择Acquire,再选择AutoScan,测试点自动调节至如图三所示,选择Exit退出.d. 按Average键,记录pk-pk值即为所求.图三亮度非线性失真测试信号(5阶梯)1.5 亮度波形失真 (技术要求: ≦5%)在测试碟常规测试中选中"亮度波形失真",播放"2T脉冲和条"信号.信号波形和测试点如图四所示:图四亮度波形失真2T脉冲和条测试信号➢测量步骤:a. 进入measure菜单,选中K-Factor;b. 按Menu键,选择Acquire,再选择Special Position,分别调节BarTop、RefPos、Pulse Pos至图四所示位置.按Exit退出.c. 按Average键,记录K-2T显示值即为所求.1.6 亮度信噪比(不记权) (技术要求: ≧52dB PAL ≧53db NTBC)➢测量步骤:a. 在测试碟常规测试中选中"亮度信噪比",播放"100%白电平";b. 进入Measure菜单,选中Noise Spectrum;c. 按Menu键,选择Filter Selection,选中100KHz高通和6MHz低通滤波器.注意: 本测试仪只提供了5MHz的低通滤波器,我们必须在用手指按住5MHz的同时,顺时针旋转面板右侧旋纽将其调节至6MHz.d. 按Menu键退出,按Average键平均,读取Noise Level值即为所求.➢测量NTSC制下亮度信噪比时,须将Demo样机输出信号切换至NTSC制, 按VM700的configure键, 选configure file键, 再选取source selection video, 移动high light到使用中的输出端, 手指点选video std. , 旋转测试仪板右侧旋纽改为NTSC, 更新设定后跳出,重复测量步骤即可得.1.7色度信噪比(技术要求: AM≧60dB,PM≧50dB)➢测量步骤:a. 在测试碟常规测试中选中"色度信噪比",播放"100%全红信号".Repeat off: 此项测试勿重复拨放b. 进入Measure菜单,选中Chrominance AMPM;c. 按Menu键,选择Acquire,选中Both Fields.d. 按Average键平均,读取AM、PM值即为所求.1.8 亮度和色度信号时延差 (技术要求:≦30ns)➢测量步骤:a. 在测试碟常规测试中选中"亮色时延差",播放"2T脉冲和条"信号.信号波形及测试点如图五所示:图五亮色时延差2T脉和条信号b. 进入Measure菜单,选中ChromLun GainDelay;c. 按Menu键,选择Acquire,选中Special Position,调节Pulse Pos至图五所示位置,按Exit退出.d. 按Average键平均,读取Chroma Delay值即为所求.1.9 微分增益DG和微分相位DP(技术要求:DG≦7%;DP≦7%)➢测量步骤:a. 在测试碟常规测试中选中"微分增益和微分相位",播放"色度5阶梯"信号,信号波形和测试点如图六所示:图六微分增益和微分相位色度5阶梯信号b. 进入Measure菜单,选中DGDP;c. 按Menu键,选择Acquire,选中Special Positon,选择AutoSscan,测试点自动调节至如图8所示位置.按Exit退出.d. 按Average键平均,读取DG、DP的pk-pk值即为所求.1.10 色度幅频响应 (≧5.8MHz) (技术要求:-6dB)两种测试法, 建议用方法二➢测量步骤:a. 将Demo样机输出信号切换至NTSC制,再按第三页"测试信号的的准备"中所叙方法切换测试仪至对应显示制式.b. 在测试碟常规测试中选中"色度幅频响应",播放"色度多波群"信号,信号波形及测试点如图七所示:图七色度幅频响应色度多波群信号c. 进入Measure菜单,选中Chrominance FreqResp;d. 调节测试点:选择Menu,进入Acquire,选中Special Position,分别调节Flagstart和Flagwidth到如图9所示位置.选中Packet#1,分别调节Center和Width到如图七所示位置.e. 选中Packet#1,顺时针旋转测试仪面板右侧旋纽,将Packet#1调节至Packet#2,重复步骤b. 注意: Packet#3为测量考点,必须选择中间第4个包为Packet#3,其余4个Packet可随意选择,但务必要将衰减最大者包括在内.f. 依此类推,直至定位好Packet#5. 按Exit退出.g. 按Average键平均,读取绝对值最大者即为所求.➢测试步骤 (方法2)a. 在PAL 和 NTSC制下均可进行测量b. 拨放色度多群组信号, 选择waveform键, 用测试仪显示屏上的刻度尺读取色度包的P-P值, 测试位置如图八所示图八色度幅频响应色度多波群信号c. 计算方法Value= 20 log (V4/V1) (#4 的dB值)从#1, #2, #3, #5, #6, #7 选出Vp-p 最低者, 并计算dB值计算最低Vp-p的dB值和 #4 的dB值的差值, 最大差值即为所求2. Video测试 (分量视频部分)测试的前提:➢测试均在PAL制下进行,测试所用信号均在三所DVD测试碟PAL制分量测试中选播.➢分量输出形式(YUV或RGB)须通过OSD事先设定.➢VM700视频测试仪有A、B、C三个输入端口,在进行分量测试时,ABC三端口信号输入需严格与YUV或RGB一一对应,即A-Y、B-U、C-V或A-G、B-B、C-R.➢在Measure菜单中先后选择VIDEO OPTION、COMPONENT可进入分量测试,选择ANALOG VIDEO返回复合测试.➢准备测试设备Tektronix VM7002. 1 YUV分量测试:2.1.1电平 (技术要求:700±140mV)a. 播放三所测试碟分量测试电平下的Y (100/0/100/0彩条) 信号, 播放U (100/0/100/0彩条)或V(100/0/100/0彩条)亦可.YUV三分量电平可一次测量完成.b. 进入Measure菜单, 选择Component Levelmeter, 进入电平测量.c. 按MENU键, 选择Acquire.此时可分别应用屏幕下方的Select Y、Select Pb、Select Pr来分别选择YUV分量进行测试点设定.d. 各分量测试点位置如图八 (a) (b) (c) 所示.图八 (a) 分量测试Y电平测试点图八 (b) 分量测试U电平测试点图八 (c) 分量测试V电平测试点e. 全部设置后,按Menu键退出,按Average键平均.分别记录Y、Pb、Pr显示值即为所求.2.1.2 带宽 (技术要求: Y≧5.8MHz,-6dBU≧2MHz, -6dBV≧2MHz,-6dB)a. 由于三所测试碟与VM700测试仪在信号与处理方法上的不匹配,带宽测试只能用示波器进行.b. 播放三所测试碟分量测试带宽下的YUV扫频信号,用示波器分别抓取YUV输出波形,测量波形正中幅度最大处的Vp-p值并记录为V0 ;将波形展开,对应YUV分别找频率为5.8M、2M、2M的单个周期,量取其Vp-p值并记录为V1. 带宽dB值根据下式计算:dB=20lg(V1/ V0)2.1.3 信噪比 (技术要求:Y≧50dB不计权U≧50dBV≧50dB)a. 播放YUV线性斜性信号, 三个分量可一次测量完成.b. 进入Measure菜单, 选择Component Noise.按Menu键, 选中Tilt Null.c. 利用YPbPr Selection功能分别选择YUV分量, 利用Filters Selection来分别设定各分量的滤波器,利用Previous Display回到上一层菜单.测量Y分量时,选择High Pass 100K和Low Pass 5.0MHz 滤波器;测量U、V分量时,选择Low Pass 2MHz滤波器.d. 按Menu键退出设定, 用Average键平均并记录.2.2 S VIDEO分量测试VM700测试仪现只能测量SY分量, SC分量的测试方法有待确认.➢SY分量的测试,等同于复合视频测试中之亮度测试. 即SY幅度测试与复合视频输出电平测试方法一样,测试信号为100%白电平信号➢SY带宽测试与亮度幅频响应测试方法一样,测试信号为亮度100%多波群信号;➢SY信噪比测试与亮度信噪比测试方法一样,测试信号为亮度线性斜坡信号.二, 音频部分测试设备使用 AUDIO PRECISION, 使用三所国标测试片不需开启test file, 可直接用 Analog Analyzer观察数据, 除第一项外, 都必须拨放基准输出电压 2.0V, 按F4储存reference level, (或 0.2V, 储存reference level后再x10)※若有测试数据远不如预期, 必须检查接地是否良好1. 音频输出电平技术要求2.0±0.2V✧测试讯号: 立体声音频----基准输出电压----1kHz, 0dB 或 1kHz, -20dB的10倍✧Function Reading设定: amplitude✧Filter 设定: none✧DVD Player speaker设定: Large在function reading 里, 选取A channel 和 B channel, 读取电压值2. 音频幅频响应技术要求±1dB✧测试讯号: 立体声音频----音频幅频响应✧Function Reading设定: amplitude✧Filter 设定: none✧DVD Player speaker设定: Large在function reading 里, 选取A channel 和 B channel, 读取dBrA值每一个channel 都要测八个频率下的Response, 任一声道的频率响应值在±1dB3. 音频信噪比技术要求≦-90dB✧测试讯号: 立体声音频----音频信噪比----1kHz, 0dB✧Function Reading设定: amplitude✧Filter 设定: A-weighting✧DVD Player speaker设定: Large播放测试信号, 按stop, 再由function reading 里, 选取A channel 和 B channel, 读取dBrA值4. 音频失真加信噪 (1kHz) ≦-70dB✧测试讯号: 立体声音频----音频失真加噪声✧Function Reading设定: THD+N amplitude✧Filter 设定: 20kHz apogee low pass filter✧DVD Player speaker设定: Large直接由function reading 里, 选取A channel 和 B channel, 读取dBrA值5. 动态范围 (1kHz) ≦-80dB✧测试讯号: 立体声音频----动态范围✧Function Reading设定: THD+N amplitude✧Filter 设定: CCIR 2k✧DVD Player speaker设定: Large直接由function reading 里, 选取A channel 和 B channel, 读取dBrA值6. 串音 (1kHz) ≦-70dB✧测试讯号: 立体声音频----串音----1kHz, 0dB, 左声道无右声到无各测一次✧Function Reading设定: Amplitude✧Filter 设定: 20kHz apogee low pass filter✧DVD Player speaker设定: Large直接由function reading 里, 选取A channel 和 B channel, 读取dBrA值当 A channel 有声音输入, 读取B channel dBrA值当 B channel 有声音输入, 读取A channel dBrA值7. 1kHz 通道不平衡度≦1dB✧测试讯号: 立体声音频----1kHz 通道不平衡度✧Function Reading设定: amplitude✧Filter 设定: none✧DVD Player speaker设定: Large读取 function reading 里的值, 选取A channel 和 B channel, 读取dBrA值, 比较两声道的 dBrA差8. 频率误差≦4Hz✧测试讯号: 立体声音频----频率误差✧Function Reading设定: amplitude✧Filter 设定: none✧DVD Player speaker设定: Large读取输入频率和输出频率的误差值9. 电平非线性 (0dB~-60dB) ±1.0dB✧测试讯号: 立体声音频----电平非线性 (0dB~-60dB)✧Function Reading设定: amplitude✧Filter 设定: 20kHz apogee low pass filter✧DVD Player speaker设定: Large读取 function reading 里的值, 选取A channel 和 B channel, 读取dBrA值,在7个电平准位下(0dB, -10dB, -20dB, -30dB, -40dB, -50dB, -60dB), 比较输出与输入的dBrA差常温电性能指标测试结果（DVD复合视频部分）≥注：有*标记的数据为不合格值（DVD分量视频部分）测试盘片:三所DVD碟注：有*标记的数据为不合格值（DVD音频部分）TEST DATE: 26/12/2002TEST BY JOE OU YANG（本资料素材和资料部分来自网络，仅供参考。

电视发射机幅频特性的测试方法比较董强生山东广播电视台，山东 济南 250000摘要：文章简单介绍了电视发射机幅频特性的含义，详细分析了幅频特性失真产生的原因以及对发射机的影响，列举了幅频特性指标的几种常用测试方法，并对各种测试原理进行了分析比较。

关键词：电视发射机；指标测试；幅频特性中图分类号：TN948.530 引言当前，电视发射机主要是用来对彩色全电视信号进行调制、变频、高频放大。

而发射机的信号来源于一种复合信号，这种信号促使亮度与色度相互影响，同时在传输过程中，存在相位敏感等问题。

此外，发射机本身在工作中可以使高频大功率的宽带呈现放大状态，因此在处理信号时，其必然会影响运行过程中的自身的幅频特性指标，同时对发射机的输出图像效果和工作状态产生一定的影响。

幅频特性作为电视发射机的一项重要指标，必须定期对其测试和优化调整，但目前国内发射台站的测试设备配置水平参差不齐，因此测试的方法也会有所不同。

本文试图将几种常见的测试方法进行分析比较，为维护人员提供较为全面的测试思路和方法。

1 电视发射机幅频特性的含义从电视发射机对全电视信号的处理角度来看，不论是视频信号放大部分，还是射频通道的放大部分一般均由宽频放大器组成。

宽频放大器在工作带宽内，不同频率点信号的变化不可能为一个常数。

因此，经过发射机处理放大后的全电视信号，在发射机的工作带宽内的不同频率点上的幅度将存在一定的差异性。

这导致机器的工作带宽内幅频特性的曲线呈现起伏的状态，同时对发射机的工作状态产生一定的影响［1］。

幅频特性失真大小仅取决于传输通道的特性，而与被传送信号的幅度无关，属于线性失真的范畴。

电视发射机的幅频特性一般分为振幅/视频特性和振幅/射频特性两类。

其中振幅/视频特性是指当发射机输入一组叠加在恒定幅度亮度信号上的规定频率的等幅正弦信号进行调制时，输出端解调信号中对应不同频率的正弦信号幅度的变化。

振幅/射频特性是指当发射机输入一个振幅不变而频率可变的正弦信号进行调制时，输出已调信号中与不同调制频率相对应的两个边带振幅的变化。

11 连续随机杂波信 噪比

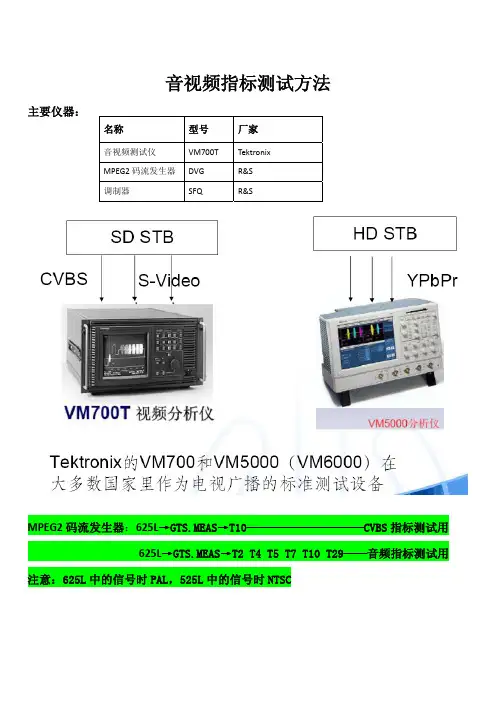

测试信号：625L→GTS.MEAS→T10CCITTO33.GTS
单位
要求
备注
测试信号
mV p− p
700 ± 30
100％白平场信号
mV p− p ns % %
0
% ns %
dB
dB
300 ± 20
10VB-C) ±5
亮度小斜坡信号 50%平场信号 6MHz 带宽测量
SDTV CVBS 视频测试信号波形：
（1） 100％白平场信号，
mV 700
100%
70 0 -300
（2） 任一视频测试信号，
10% 0
平 坦 信 号1 0-10 0%幅 度 可 调
GB/T17309.1图3.2.1.5
（3） 2T 脉冲、调制的 20T 脉冲和条信号，
音频总谐波失真
Audio→Audio Analyzer
优先用 T29，因为 T29 测试要求严格
T29 或 T10
音频左右声道电平差 Audio→Audio Analyzer
T7：CCTR18.GTS 60Hz~18kHz 扫频信号
音频左右声道相位差 Audio→Audio Analyzer
T7：CCTR18.GTS 60Hz~18kHz 扫频信号
≤50（DVB-C） ±8（DVB-C）
（DVB-C） ±0.8±1.0+0.5/‐4
≥56 （加权值）
任一视频测试信号 2T 脉冲、调制的 20T
脉冲和条信号
彩色阶梯信号
2T 脉冲、调制的 20T 脉冲和条信号
0.5MHz～4.8MHz 4.8～5MHz
5.5MHz～6Mhz

亮度非线性计算
亮度非线性对视频的影响

图象失去灰度，层次减少。 分辨率降低，产生色饱和度失真（由于色 度信号是叠加在亮度信号上） 。

3.K系数：
把各种波形失真按人眼视觉特性给予不 同评价的基础上来度量图象损伤，这里 的失真是短时间波形失真。
一般用“2T正弦平方波失真”( K-2T)作 为测试指标。
把一个具有规定的亮度和色度分量幅度 的测试信号通过被测通道，输出在亮度 分量与色度分量的调制色络波形的相应 部分在时间关系上出现的差值。规定:色 度分量时延大于亮度分量时延为正
色度/亮度时延差测试信号

测试信号同色度/亮度增益差
色度/亮度时延差计算
色度/亮度增益差： 色度/亮度时延差：
负 正
负 负
项 目 电平测量 绝对精度 ±0.5% 相对精度 ±0.2%
亮度非线性
K系数（2T脉冲） 微分增益 微分相位 色度－亮度增益差 色度－亮度延时差 幅频特性 随机信噪比 随机信噪比(加权)
±0.4%
±0.3% ±0.3% ±0.3° ±1% ±5ns ±0.1dB ±0.4dB(-20~-60dB)/±1dB(-60~-70dB) ±1dB(-20~-60dB)/±2dB(-60~-70dB)
•视频指标标准：
项 目 单 位 交通部闭路电视监视系统 行业标准 700±30 300±20 ≤5 <7 ≤10 ≤10 ±5 ≤100 ±2(5.8MHz带宽内) 广播电视短程光缆传输 国家标准（甲级） 700±16 300±7 ≤2 <1.5 ≤1 ≤1 ±2 ≤20 ±0.4(5.8MHz带宽内)
