微机控制系统选择与设计PPT课件

微机控制系统选择与设计PPT课件

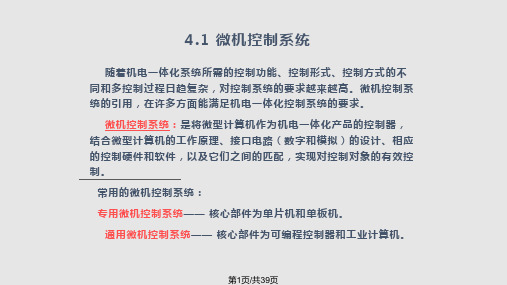

定阀动作
吸油控制继电器K2吸合 喷油驱动电磁阀YV吸合
钻头快进
快进控制接触器KM2吸合
N
S1动作否？
判断： 钻头是否快接近到工件
Y 钻头慢进
工进开始 工进控制继电器K3吸合 工进控制接触器KM3吸合
N
S2动作否？
判断： 孔深达到否？
Y 钻头快退
钻削完毕： 快退控制继电器K4吸合 快退控制接触器KM4吸合
以上四节在《微型计算机原理与应用》和 《计算机控制系统》课程中，已作为重点加以 学习过，在此不做详细讲解，请同学们复习以 下，如果在下面的章节中设计到相关知识要点， 再加以说明。
第10页/共39页
4.3 可编程逻辑控制器(PLC) 构成及应用举例
（1）PLC的基本工作原理与构成
工作原理：使用可编程存储器存储用户设计的应用程序指 令，由指令实现逻辑运算、顺序操作、定时、计数、算术运 算和I/O接口通讯来控制机电一体化系统（产品）。
时，端口为高阻抗输入，与
Vc+5v
8031的P1接口与光电耦合
R1
器的输入连接相同；当P1和 输入信号
P3作为输出接口（准双向接 （来自微机）
口）时，高电平输出时对外 8031
G
泄漏的电流很小（零点几
8215
mA）；低电平输出时对外 8255
泄漏的电流很大，P1和P3
P1
作为输出接口。
Vc+12v R2
微型计算机 —— 具有丰富的软件和硬件支持，具有可视化界面的系统软件、 可应用高级语言、汇编语言等编写应用程序，程序编写、调试方便快捷，有多样 化数据信号输入/输出接口（RS232、COM、USB）或插槽（PCI、ISA）；缺 点是价格比较昂贵、抗干扰能力较差。

机电一体化教程课件-微机控制系统的选择及接口设计

机电一体化教程课件-微机控制系统的选择及接口设计
2
1. 专用与通用的抉择 专用控制系统适合于大批量生产的机电一体化产品。在开 发新产品时，如果要求具有机械与电子有机结合的紧凑结构，也 只有专用控制系统才能做到。专用控制系统的设计问题，实际上 就是选用适当的通用IC芯片来组成控制系统，以便与执行元件和 检测传感器相匹配，或重新设计制作专用集成电路，把整个控制 系统集成在一块或几块芯片上。 对于多品种、中小批量生产的机电一体化产品来说，由于还 在不断改进，结构还不十分稳定，特别是对现有设备进行改造时， 采用通用控制系统比较合理。通用控制系统的设计，主要是合理 选择主控制微机机型，设计与其执行元件和检测传感器之间的接 口，并在此基础上编制应用软件的问题。这实质上就是通过接口 设计和软件编制来使通用微机专用化的问题。
3
2.硬件与软件的权衡 无论是采用通用控制系统还是专用控制系统，都存在硬 件和软件的权衡问题。有些功能，例如运算与判断处理等， 却适宜用软件来实现。而在其余大多数情况下，对于某种功 能来说，既可用硬件来实现，又可用软件来实现。因此，控 制系统中硬件和软件的合理组成，通常要根据经济性和可靠 性的标准权衡决定。在用分立元件组成硬件的情况下，就可 以考虑是否采用软件，能采用通用的LSI芯片来组成所需的电 路的情况下，则最好采用硬件。这是因为与采用分立元件组 成的电路相比，采用软件不需要焊接，并且易于修改，所以 采用软件更为可靠。而在利用LSI芯片组成电路时，不仅价廉， 而且可靠性高，处理速度快，因而采用硬件更为有利。
5
2．确定控制算法
对任何一个具体微机控制系统进行分析、综合或 设计，首先应建立该系统的数学模型，确定其控制算 法。所谓数学模型就是系统动态特性的数学表达式。 它反映了系统输入内部状态和输出之间的数量和逻辑 关系。这些关系式为计算机进行运算处理提供了依据， 即由数学模型推出控制算法。所谓计算机控制，就是 按照规定的控制算法进行控制，因此，控制算法的正 确与否直接影响控制系统的品质，甚至决定整个系统 的成败。

微型计算机控制系统及接口设计

微型计算机控制系统及接口设计

微型计算机控制系统及接口设计
（3）操作控制台设计 一般要单独设计一个操作员控制台。 ① 有一组或几组数据输入键（数字键或拔码开关等），用于输 入或更新给定值、修改控制器参数或其它必要的数据。 ② 有一组或几组功能键或转换开关，用于转换工作方式，起动、 停止或完成某种指定的功能。 ③ 有一个数字显示装置或显示屏，用于显示各状态参数及故障 指示等。 ④ 控制板上应有一个“急停”按钮，用于在出现事故时停止系 统运行，转入故障处理。
微型计算机控制系统及接口设计
（2）可编程控制器 PLC应用于逻辑控制的简 单事例。输入信号是由按 钮开关、限位开关、继电 器触点等提供的各种开关 信号，通过接口进入PC， 经PC处理后产生控制信号， 通过输出接口送给线圈、 继电器、指示灯、电动机 等输出装置。
微型计算机控制系统及接口设计
（3）普通PC机 将微型计算机、ROM、RAM、I/O接口 电路、电源等组装在不同的印刷电路板 上，然后组装在一个机箱内，再配上键 盘、CRT显示器、打印机、硬盘、软盘 驱动器等多种外围设备和足够的系统软 件，就构成了一个完整的微机系统。 如目前国内使用较多的IBM-PC（IBMPC XT、286、386、486、586等）
微型计算机控制系统及接口设计
3、按用途分类 分为控制用和数据处理用微型计算机。 对单片机来说为通用型和专用型。 通用型单片机，如MCS—51。 专用单片机或称专用微控制器，是专门为某一应用领域或某一 特定产品而开发的一类单片机。其内部系统结构或指令系统都 是特殊设计的（甚至内部已固化好程序）。
微型计算机控制系统及接口设计
微型计算机控制系统及接口设计
(a）SCC＋模拟调节器系统；
(b）SCC＋DDC系统
微型计算机控制系统及接口设计

第四章 微机控制系统的选择及接口设计 机电一体化系统设计课件

第四章 微机控制系统的选择及接口设计 机电一体化系统设计课件
对于给定的任务，选择微机的方案不是唯一的 ，从控制的角度出发，微机应能满足具有较完善的 中断系统、足够的存储容量、完善的I/O通道和实时 时钟等要求。
2020/9/30
9
பைடு நூலகம்
（1） 较完善的中断系统
微型计算机控制系统必须具有实时控制性 能。实时控制包含两个意思：一是系统正常 运行时的实时控制能力；二是在发生故障时 紧急处理的能力。
2020/9/30
3
2．确定控制算法
对任何一个具体微机控制系统进行分析、综合或设计，首 先应建立该系统的数学模型，确定其控制算法。所谓数学模型 就是系统动态特性的数学表达式。它反映了系统输入内部状态 和输出之间的数量和逻辑关系。这些关系式为计算机进行运算 处理提供了依据，即由数学模型推出控制算法。所谓计算机控 制，就是按照规定的控制算法进行控制，因此，控制算法的正 确与否直接影响控制系统的品质，甚至决定整个系统的成败。
2020/9/30
7
当控制系统比较复杂时，控制 算法也比较复杂，整个控制系统的 实现就比较困难，为设计、调试方 便，可将控制算法作某些合理的简 化，忽略某些因素的影响(如非线性 、小延时、小惯性等)，在取得初步 控制成果后，再逐步将控制算法完 善，直到获得最好的控制效果。
2020/9/30
8
3． 选择微型计算机
2020/9/30
12
选择微型计算机除应满足上述几点要求外，从不 同的被控制对象角度而言，还应考虑几个特殊要求:
1)字长
微处理器的字长定义为并行数据总线的线数。字 长直接影响数据的精度、寻址的能力、指令的数目和 执行操作的时间。
2020/9/30
13
2）速度
速度的选择与字长的选择可一并考虑。对于同一算法、同一精度要 求，当机器的字长短时，就要采用多字节运算，完成计算和控制的时间 就会增长。为保证实时控制，就必须选用执行速度快的机器。同理，当 机器的字长足够保证精度要求时，不必用多字节运算，完成计算和控制 的时间就短，可选用执行速度较慢的机器。

微机控制系统及接口设计

微机控制系统及接口设计
ral component interconnect） 总线是当前最流行的总线之一。
• 它支持33MHZ的时钟频率，定义了32位数 据总线，且可扩展为64位。
• PCI总线主板插槽的体积比原ISA总线插槽 还小，其功能比VESA、ISA有极大的改善， 支持突发读写操作，最大传输速率为 132MB/s，可同时支持多组外围设备。
微机控制系统及接口设计
接口设计方案选择的依据是： • 控制要求 • 能够得到何种元件 • 扩展接口的方便程度
微机控制系统及接口设计
选用功能接口板
微机控制系统及接口设计
优点： 硬件工作量小 可靠性高
缺点： 价格较贵
一般只用来组成较大的系统
微机控制系统及接口设计
选用通用接口电路
如：
8255：三个8位并行口 8243：四个4位并行口 8251：串行口 8279：专用键盘显示控制芯片 适用于 组成较小的控制系统。
口
OFF:高电平
ON: 低电平
开关：OFF 开关：ON
开关：OFF 开关：ON
无抖动
时间 有抖动
高电平 低电平
发生抖动的时间 10ms以下
开关输入电路波形微机控制系统及接口设计
R
史密斯 触发器
SW C
积分电路
开关：OFF 开关：ON
积分后 的输出
史密斯触发 器的输出
（a）硬件去抖电路
（b）信号波形
微机控制系统及接口设计
通用控制系统的设计的步骤： 1）合理选择主控制微机机型 2）设计接口 3）编制应用软件
实质上是通过接口设计和软件编制来使通 用微机专用化的问题。
微机控制系统及接口设计
（2）硬件与软件的权衡
由经济性和可靠性的标准权衡决定。

微机控制系统及接口设计

微机控制系统及接口设计

3、 选择微型计算机
较完善的中断系统。 较完善的中断系统。 系统正常运行时的实时控制能力； 系统正常运行时的实时控制能力； 实时控制能力 在发生故障时紧急处理的能力。 在发生故障时紧急处理的能力。 故障时紧急处理的能力 足够的存储容量。 足够的存储容量。 内存（ ），外存 内存（RAM，ROM），外存 ， ）， 完备的输入／ 完备的输入／输出通道和实时时钟 外部过程和主机交换信息的通道。 外部过程和主机交换信息的通道。 信息包括开关量；模拟量。 信息包括开关量；模拟量。 外部设备和内存之间快速、批量交换倍息，还应有直接数据通道。 外部设备和内存之间快速、批量交换倍息，还应有直接数据通道。 实时时钟在过程控制中给出时间参数，记下某事件发生的时刻， 实时时钟在过程控制中给出时间参数，记下某事件发生的时刻，同时 使系统能按规定的时间顺序完成各种操作。 使系统能按规定的时间顺序完成各种操作。
成本、编程、 成本、编程、扩展因素
3、 选择微型计算机
（1）单片机 ）
价低、体积小， 价低、体积小，应用广 缺点是需要专用开发系统
（2）单板机 ）
价低、 价低、体积小 缺点内存小、接口电路少，机器语言编程。 缺点内存小、接口电路少，机器语言编程。
（3）微型计算机 ）
软件丰富，调试方便，内存大； 软件丰富，调试方便，内存大； 成本高、小系统资源浪费，抗扰差。 成本高、小系统资源浪费，抗扰差。
优点是硬件工作量小，可靠性高，但功能插板价格较贵， 优点是硬件工作量小，可靠性高，但功能插板价格较贵，一般只 用来组成较大的系统； 用来组成较大的系统；
②选用通用接口电路
较小的控制系统时用。通用接口电路是标准化的， 较小的控制系统时用。通用接口电路是标准化的，只要了解其外 部特性与CPU的连接力怯、编程控制方法就可进行任意扩展； 的连接力怯、 部特性与 的连接力怯 编程控制方法就可进行任意扩展；
