(2011~2012 1)单片机原理及应用 期中考试

《单⽚机原理与应⽤》期中试卷答案《单⽚机原理与应⽤》期中考试试卷答案⼀、填空题（13分） 1、 MCS －51单⽚机程序存储器的寻址范围是由程序计数器PC 的位数所决定的，因为MCS －51的PC 是16位的，因此其寻址的范围为（ 64 ）KB 。

2、通过堆栈操作实现⼦程序调⽤,⾸先要把（ PC ）的内容⼊栈,以进⾏断点保护。

调⽤返回时在进出栈操作,把保护的断点送回（ PC ）。

3、如果⼿中仅有⼀台⽰波器，可通过观察（ ALE ）引脚的状态，来⼤致判断MCS －51单⽚机正在⼯作。

4. 8051复位后，PC= （ 00H ）。

若希望从⽚内存储器开始执⾏，EA 脚应接（⾼）电平，PC 值超过（ 4k ）时，8051会⾃动转向⽚外存储器继续取指令执⾏。

4、 8051的定时器/计数器是（加） [加或减]计数的。

5、在位操作中，能起到与字节操作中累加器作⽤的是（ Cy ）6、假定DPTR 的内容为8100H ，累加器A 的内容为40H ，⾏下列命令： MOVC A ，@A+DPTR后，送⼊A 的是程序存储器（ 8140H ）单元的内容。

7、指令格式是由（操作码）和（操作数）所组成，也可能仅由（操作码）组成。

⼆、选择题（7分）1、相对程序存储器的读操作，只能使⽤ D （A ）MOV 指令（B ）PUSH 指令（C ）MOVX 指令（D ）MOVC 指令 2、在MCS-51中 C（A ）具有独⽴的专⽤的地址线（B ）由P0⼝和P1⼝的⼝线作地址线（C ）由P0⼝和P2⼝的⼝线作地址线（D ）由P1⼝和P2⼝的⼝线作地址线3、以下各项中不能⽤来对内部数据存储器进⾏访问的是A（A ）数据指针DPTR （B ）按存储单元地址或名称（C）堆栈指针SP （D）由R0或R1作间址寄存器4、假定（A）=83H，（R0）=17H，（17H）=34H，执⾏以下程序段ANL A，#17HORL 17H，AXRL A，@R0CPL A后，A的内容为 A（A）CBH （B）03H （C）EBH （D）C8H5、下列有关MCS—51中断优先级控制的叙述中错误的是D（A）低优先级不能中断⾼优先级，但⾼优先级能中断低优先级（B）同级中断不能嵌套（C）同级中断请求按时间的先后顺序响应（D）同时同级的多中断请求，将形成阻塞，系统⽆法响应6、在下列寄存器中，与定时/计数控制⽆关的是C（A）TCON（定时控制寄存器）（B）TMOD（⼯作⽅式控制寄存器）（C）SCON（串⾏控制寄存器）（D）IE（中断允许控制寄存器）7、PC的值是CA、当前正在执⾏指令的前⼀条指令的地址B、当前正在执⾏指令的地址C、当前正在执⾏指令的下⼀条指令的地址D、控制器中指令寄存器的地址三、判断题（10分）判断下列指令的正误1）MOV 28H,@R2 错2）DEC DPTR 错3）INC DPTR 对4）CLR R0 错5）CPL R5 错6）MOV R0,R1 错7）PUSH DPTR 错8）MOV F0,C 对9）MOV C,30H 对10）RLC R0 错四、简答题（15分）1、 MCS-51单⽚机的EA 信号有何功能?在使⽤8031时EA 信号引脚应如何处理?答：EA 为内外程序存储器选择控制EA=1，访问⽚内程序存储器，EA=0，单⽚机则只访问外部程序存储器。

单片机原理及应用试题一、选择题（每小题4分，共40分）1. 下列说法中，关于单片机的描述正确的是：A. 单片机是一种微型计算机B. 单片机是一种存储芯片C. 单片机只能执行单一功能D. 单片机无法与外部设备进行通信2. 单片机的内部结构主要包括以下几个部分：（）A. 控制器、运算器、存储器B. 输入设备、输出设备、外部存储器C. 中央处理器、内存、接口电路D. 时钟电路、通信接口、扩展接口3. 单片机的主频是指（）A. 内部时钟频率B. 外部时钟频率C. CPU执行指令的速度D. 存储器的运行速度4. 单片机的引脚数目不包括（）A. VCCB. GNDC. 电源指示灯D. 外部中断引脚5. 下列关于单片机外部中断的说法中，错误的是（）A. 外部中断可以用来处理紧急事件B. 外部中断可以通过引脚触发C. 外部中断可以暂停CPU的当前任务D. 外部中断可以用来初始化系统6. 单片机的输入输出方式主要有以下几种：（）A. 串行输入/输出、并行输入/输出B. 模拟输入/输出、数字输入/输出C. 并行输入/输出、数字输入/输出D. 串行输入/输出、模拟输入/输出7. 单片机编程中，通常使用的编程语言是（）A. C语言B. Python语言C. 汇编语言D. Java语言8. 下列关于单片机应用领域的说法中，错误的是（）A. 工业自动化B. 智能家居C. 互联网应用D. 嵌入式系统9. 单片机程序的入口点是（）A. main函数B. setup函数C. loop函数D. interrupt函数10. 单片机系统中，用于将模拟信号转换为数字信号的模块是（）A. 数字转换模块B. 模拟转换模块C. ADC模块D. DAC模块二、填空题（每小题4分，共40分）1. 单片机最基本的功能是________。

2. 单片机是一种集成度________的计算机。

3. 单片机采用的编程方式主要有________和________。

第1页共 2页安徽工程大学机电学院2014-2015学年春季学期 (单片机原理及应用)课程考试试卷 考生须知： 1、答题前将装订线内的考生信息项目填写清楚，装订线内不得答题。

2、本试卷满分为100分；考试时间120分钟。

3、考生在答题纸上答题。

4、本课程为闭卷考试。

一、单项选择题（每小题2分，共30分） 1．AT89S51单片机的CPU 主要的组成部分为( )。

A ．运算器、控制器 B ．加法器、寄存器 C ．运算器、寄存器 D ．运算器、指令译码器 2．单片机复位后，SP 、PC 、I/O 口的内容为( )。

A 、SP = 07H PC = 00H P0 = P1 = P2 = P3 = FFH B 、SP = 00H PC = 0000H P0 = P1 = P2 = P3 = 00H C 、SP = 07H PC = 0000H P0 = P1 = P2 = P3 = FFH D 、SP = 00H PC = 00H P0 = P1 = P2 = P3 = 00H 3．PC 的值是( )。

A ．当前正在执行指令的前一条指令的地址 B ．当前正在执行指令的地址 C ．当前正在执行指令的下一条指令的地址 D ．控制器中指令寄存器的地址 4．在AT89S51单片机中P1口的每一位能驱动( )。

A ．2个TTL 低电平负载 B ．4个TTL 低电平负载 C ．8个TTL 低电平负载 D ．10个TTL 低电平负载 5．在AT89S51单片机的中断请求源中，需要外加电路实现中断撤销的是( )。

A ．定时器/计数器中断B ．脉冲方式的外部中断 C ．串行口中断 D ．电平方式的外部中断 6．调用子程序、中断响应过程及转移指令的共同特点是( )。

A ．都能返回 B ．都必须保护现场 C ．都将返回地址压入堆栈D ．都通过改变PC 实现转移 7．在AT89S51单片机中，若晶振频率为8MHz ，一个机器周期等于( ) μs 。

单片机原理及应用考试题及参考答案一、单选题（共30题，每题1分，共30分）1、MOVC A, @A+PC是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：A2、指令MUL AB 执行前（A）=18H ，（B）=05H，执行后，A、B的内容是（）。

A、90H，05HB、90H，00HC、78H，05HD、78H，00H正确答案：D3、5转换成十六进制数是（）。

A、111HB、94.8HC、49.8HD、49H正确答案：C4、已知晶振频率为6MHz,在P1.0引脚上输出周期为500微秒的等宽矩形波，若采用T1中断，工作方式2。

TMOD=#( )A、19HB、20HC、21HD、22H正确答案：B5、A7H和5BH两个立即数相加后，和为（），（CY）是（）。

A、1CH，0B、C1H，0C、02H，1D、C1H，1正确答案：C6、INTEL 8051 CPU是（）位的单片机.A、16B、4C、8D、32正确答案：C7、执行LACLL 4000H指令时, MCS-51所完成的操作是( )A、保护ＰＣB、（PC ）=4000HC、保护现场D、PC+3入栈,（PC ）=4000H正确答案：D8、下列指令能使R0的最高位置0的是（）。

A、ANL A，#7FHB、ANL A，#80HC、ORL A，#7FHD、ORL A，#80H正确答案：A9、MOV @Ri ， direct 是（）A、控制转移指令B、逻辑运算指令C、算术运算指令D、数据传送指令E、位操作指令正确答案：D10、汇编结束指令是（）：A、ORGB、BITC、EQUD、END正确答案：D11、SJMP rel 是（）A、逻辑运算指令C、算术运算指令D、控制转移指令E、数据传送指令正确答案：D12、下列各条指令其源操作数的寻址方式是什么？各条指令单独执行后，A中的结果是什么？设（60H）=35H，（A）=19H，（R0）=30H，（30H）=0FH。

单片机原理及应用考试题及答案一、单选题（共54题，每题1分，共54分）1.5转换成十六进制数是（）。

A、49HB、94.8HC、111HD、49.8H正确答案：D2.指令MUL AB 执行前（A）=18H ，（B）=05H，执行后，A、B的内容是（）。

A、90H，05HB、90H，00HC、78H，05HD、78H，00H正确答案：D3.MCS-51单片机的总线不包含（）：A、通信总线B、数据总线C、地址总线D、控制总线正确答案：A4.用8051的定时器T1作计数方式，用模式2，则工作方式控制字为A、20HB、06HC、60HD、02H正确答案：C5.8031单片机的内部主要组成部分不包含（）：A、CPUB、ROMC、I/O接口D、定时计数器正确答案：B6.已知(A)=59H，(PSW)=80H，执行指令ADDC A,#4CH后CY和AC的内容为（）：A、0,1B、1,1C、0,0D、1,0正确答案：A7.若（SP）＝40H，当执行一条RET指令后，SP的值为（）：A、3EHB、42HC、38HD、41H正确答案：A8.当RS1RS0=10时，Rn的地址是（）：A、08H～0FHB、18H～1FHC、00H～07HD、10H～17H正确答案：D9.DIV AB 是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：B10.当（IP）=14H时，优先级最低的中断源是（）：A、外部中断0B、定时计数器0C、外部中断1D、定时计数器1正确答案：D11.单片机应用程序一般存放在（）。

A、RAMB、ROMC、寄存器D、CPU正确答案：B12.在中断服务程序中至少应有一条（）A、转移指令B、加法指令C、传送指令D、中断返回指令正确答案：D13.指令MOVC A，＠A+DPTR 源操作数的寻址方式是（）：A、寄存器寻址B、直接寻址C、立即数寻址D、寄存器间接寻址E、变址寻址F、相对寻址G、位寻址正确答案：E14.MOVC A, @A+PC是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：A15.已知(A)=88H，(PSW)=80H，执行指令SUBB A,#66H后PSW的内容为（）：A、C4HB、04HC、C0HD、00H正确答案：B16.要用传送指令访问MCS-51片外RAM，它的指令操作码助记符是（）A、MOVB、MOVXC、MOVCD、以上都行正确答案：B17.反码9AH的真值是（）：A、-102B、-101C、102D、101正确答案：B18.下列指令能使R0的最高位置0的是（）。

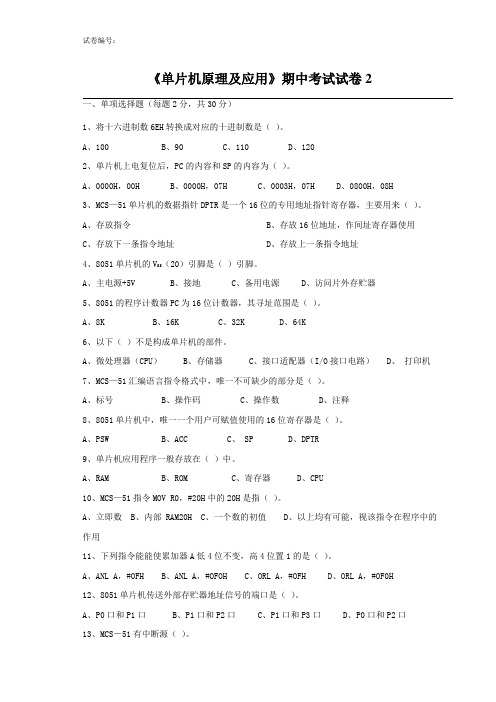

《单片机原理及应用》期中考试试卷2一、单项选择题（每题2分，共30分）1、将十六进制数6EH转换成对应的十进制数是（）。

A、100B、90C、110D、1202、单片机上电复位后，PC的内容和SP的内容为（）。

A、0000H，00HB、0000H，07HC、0003H，07HD、0800H，08H3、MCS—51单片机的数据指针DPTR是一个16位的专用地址指针寄存器，主要用来（）。

A、存放指令B、存放16位地址，作间址寄存器使用C、存放下一条指令地址D、存放上一条指令地址4、8051单片机的V SS（20）引脚是（）引脚。

A、主电源+5VB、接地C、备用电源D、访问片外存贮器5、8051的程序计数器PC为16位计数器，其寻址范围是（）。

A、8KB、16KC、32KD、64K6、以下（）不是构成单片机的部件。

A、微处理器（CPU）B、存储器C、接口适配器（I/O接口电路）D、打印机7、MCS—51汇编语言指令格式中，唯一不可缺少的部分是（）。

A、标号B、操作码C、操作数D、注释8、8051单片机中，唯一一个用户可赋值使用的16位寄存器是（）。

A、PSWB、ACCC、 SPD、DPTR9、单片机应用程序一般存放在（）中。

A、RAMB、ROMC、寄存器D、CPU10、MCS—51指令MOV R0，#20H中的20H是指（）。

A、立即数B、内部RAM20HC、一个数的初值D、以上均有可能，视该指令在程序中的作用11、下列指令能能使累加器A低4位不变，高4位置1的是（）。

A、ANL A，#OFHB、ANL A，#OFOHC、ORL A，#OFHD、ORL A，#OF0H12、8051单片机传送外部存贮器地址信号的端口是（）。

A、P0口和P1口B、P1口和P2口C、P1口和P3口D、P0口和P2口13、MCS－51有中断源（）。

A、5个B、2个C、3个D、6个14、PSW中的RS1和RS0用来（）。

A、选择工作寄存器区B、指示复位C、选择定时器D、选择工作方式15、一个EPROM的地址有A0～A11引脚，它的容量为（）。

2011学年单片机技术及应用期中考试试卷一、选择题（30分）1、MCS-51单片机的CPU 主要组成部分为（ ）A. 运算器、控制器B. 加法器、寄存器C. 运算器、加法器D. 运算器、译码器2、单片机上电复位后,PC 的内容和SP 的内容是（ ）A. 0000H, 00HB. 0000H, 07HC. 0003H, 07HD. 0800H, 08H3、MCS-51单片机的内部RAM 的工作寄存器区共有（ ）A. 8个单元B. 16个单元C. 32个单元D. 24个单元4、8031外扩数据存储器的最大容量是（ ）A. 8KB. 16KC. 32KD. 64K5、MCS-51构成系统总线时，可提供低8位地址线的口是（ ）A. P0口B. P1口C. P2 口D.P3口6、当串行传送二进制数时波特的单位是（ ）A. 字符／秒B.位／秒C. 帧／秒D.位／分7、某存储器芯片的容量是8Ｋ×8,，其片内寻址地址线为（ ）A. 10根B. 11根C.12根D.13根8、若8051单片机的时钟频率为12MHz,则一个机器周期为（ ）微秒A. 0.25B. 0.5C. 0.75D. 19、在MCS-51中，对程序存储器的读操作，只能使用（ ）A. MOVC 指令B. MOV 指令C. MOVX 指令D. PUSH 指令10、MCS-51程序计数器PC 的操作是|（ ）A.通过加1指令进行的B.自动进行的C.通过传送进行的D.听过减法指令进行的二、分析下面程序并填空（共18分）MOV A,#10H （A ）=MOV B,A （B ）=MOV A,B （A ）=ADD A,B （A ）=MOV 20H,A （20H ）=INC A （A ）=MOV 21H,A （21H ）=INC A （A ）=MOV 22H,A （22H ）=三、简答题（32分）1.简述8051单片机的内部组成结构- 班级---------------------------------- 姓名------------------------------------- 学号-------------------------------------2.单片机有哪些特点？举出3个实际应用的例子。

单片机原理及应用试题库（含参考答案）1、80C51单片机的复位功能引脚是（）A、XTAL1B、XTAL2C、RSTD、ALE答案：C2、89C51系列单片机内部有两个（）位定时器/计数器A、8B、16C、24D、32答案：B3、51单片机的定时器工作方式3的功能是（）A、3种定时/计数器关系B、13位定时/计数器C、16位定时/计数器D、8位自动重装定时/计数器答案：A4、以下中断优先级原则里不正确的是（）A、高级中断请求可以打断执行中的低级中断B、同级中断请求能打断执行中的同级中断C、多个同级中断源同时提出中断请求时，CPU将依据自然优先级查询中断请求D、单片机复位时，所有中断源都默认为低优先级中断答案：B5、单片机能直接运行的程序叫（）A、编译程序B、源程序C、目标程序D、汇编程序答案：C6、当中断源的突发事件出现时，单片机中某些功能寄存器的特殊标志位将由硬件方式自动修改，这些特殊标志称为（）A、中断请求标志B、内置处理器C、外部中断源D、中断源答案：A7、while（i=x）当x=（）时停止循环A、1B、0C、3D、无穷大答案：B8、当SCON中的MOM1=10时，表示串口工作与方式A、1B、2C、3D、4答案：B9、有关集成芯片74LS164的下列描述中（）是不正确的。

A、74LS164的移位过程是借助D触发器的工作原理实现的B、74LS164是一种8位串入并出移位寄存器C、8次移位结束后，74LS164的输出端Q0锁存着数据的最高位，Q7锁存着最低位D、74LS164与80C51的串口方式0配合可以实现单片机并行输出口的扩展功能答案：C10、计算机中最常用的字符信息编码是（）A、BCD码B、ASCIIC、循环码D、余3码答案：B11、89C51单片机可分为两个中断优先级别，各中断源的优先级别设定是利用寄存器（）A、IEB、IPC、TCON12、LED数码管用于动态显示时需要将各位数码管的（）。

1分）年6月提出了“程序存储”和“二进制运算”的思想，C”的即为CHMOS芯片，与CHMOS芯片的电平兼，A），是读“锁存器”操作，它可以避免因外部电路P0是分时作为地址/数据总线。

，在中断服务程序中，必须用软件将其清0。

ADC的SDA，另一根是时钟线SCL，（正确的打√，错误的打×），所以程序从0000H地址单元开始执行，系统RAM均为LSB）发生变化时，所对应的输出11位数据的异步通信口，TXD为数据发送引脚，RXD为9位（含1位附加的第9位，发送时为SCON中的TB8，11位。

方式2的波特率固定为晶振频率的1/64T1的溢出率决定。

S5P2期间，中断系统对各中断源进行采样，4（√）5（×）为保证下降沿能被可靠地采样到，设系统晶振为6MHz,外中断引脚上的高低电平（负脉冲的宽度）均至少要保持微秒。

2.若（SP）=30H，标号“XADD”表示的实际地址为1000H，执行指令 LCALL XADD 后，（SP）=32H,(31H)=03H。

A. 32H,03HB. 28H,03HC. 32H,00HD. 32H,10H3. RS-232C总线标准受电容允许值的约束，使用时传输距离一般不要超过15米（线路条件好时也不超过几十米）。

最高传送速率为20Kbps。

A. 15，1000B. 20，15C.30，20D.15，204.数据定义伪指令 DW，高8位存放在低地址单元，低8位存放在高地址单元。

A. 低16位，高16位B. 低8位，高8位C. 高16位，低16位D. 高8位，低8位5. 80C51串行口方式0为同步移位寄存器的输入输出方式。

主要用于扩展并行输入或输出口。

数据由RXD引脚输入或输出，发送和接收均为8位数据，低位在先，波特率固定为fosc/12。

A. TXD，高B. TXD，低C. RXD，高D. RXD，低答： 1（ B） 2（ A ） 3（D ） 4（ D ） 5（D ）2. 80C51单片机的中断优先级有哪三条原则？答：CPU同时接收到几个中断时，首先响应优先级别最高的中断请求。
