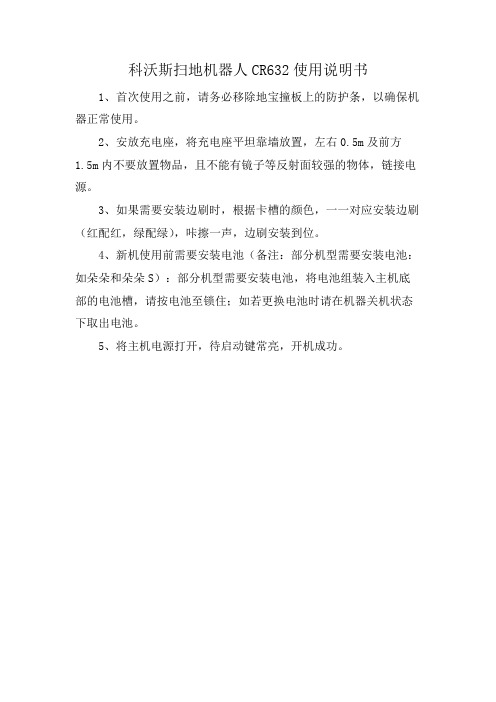

科沃斯扫地机器人CR632使用说明书
1、首次使用之前，请务必移除地宝撞板上的防护条，以确保机器正常使用。
2、安放充电座，将充电座平坦靠墙放置，左右0.5m及前方1.5m内不要放置物品，且不能有镜子等反射面较强的物体，链接电源。
3、如果需要安装边刷时，根据卡槽的颜色，一一对应安装边刷（红配红，绿配绿），咔擦一声，边刷安装到位。
4、新机使用前需要安装电池（备注：部分机型需要安装电池：如朵朵和朵朵S）：部分机型需要安装电池，将电池组装入主机底部的电池槽，请按电池至锁住；如若更换电池时请在机器关机状态下取出电池。
5、将主机电源打开，待启动键常亮，开机成功。
