一氧化碳的低温变换CO变换的工艺流程主要由原料气组成来决定的，同时还与催化剂、变换反应器的结构，以及气体的净化要求有关。
目前低温变换主要是串接在中温变换催化剂后作为一氧化碳深度变换的。
而入口一氧化碳含量5%-8% , 最高使用温度不超过300℃。
中变串低变流程一般采用两种方法，一是中变炉外加低变炉, 另一种为变换炉中一二层用中变触媒, 三层使用低温触媒。
两种方法都使系统出口一氧化碳含量降至1%左右, 起到稳定生产、增产节能之效果。
1.中（高）变-底变串联流程采用此流程一般与甲烷化脱除少量碳氧化物相配合。
这类流程先通过中（高）温变换将大量CO变换达到3%左右后，再用低温变换使一氧化碳含量降低到0.3%-0.5%，。
为了进一步降低出口气中CO含量，也有在低变后面串联一个低变的流程。
当CO含量较高时，变换气一般选择在炉外串低变；而一氧化碳含量较低时，可选择在炉内串低变。
中串低流程中要主要两个问题，一是要提高低变催化剂的抗毒性，防止低变催化剂过早失活；二是要注意中变催化剂的过度还原，因为与单一的中变流程相比，中串低特别是中低低流程的反应汽气比下降，中变催化剂容易过度还原，引起催化剂失活、阻力增大及使用寿命缩短。
2.全低变流程中（高）变-低变串联流程操作繁琐，设备增加，特别是特殊材料阀门的选用给管理带来了许多不便。
使用全低变变换催化剂代替原Fe-Cr系中变催化剂，在低温下完成变换即可克服以上两种工艺的缺点，又能达到理想的目的。
全低变工艺采用宽温区的钴钼系耐硫变换催化剂，主要有下列优点。
（1）催化剂的起始活性温度低，变换炉入口温度及床层热点温度低于中变炉入口及热点温度100-200℃。
这样，就降低了床层阻力，缩小了气体体积约20%，从而提高了变换炉的生产能力。
（2）变换系统处于较低的温度范围内操作，在满足出口变换气中CO含量的前提下，可以降低入炉蒸汽量，使全低变流程的蒸汽消耗降低。
使用全低变变换催化剂代替原。

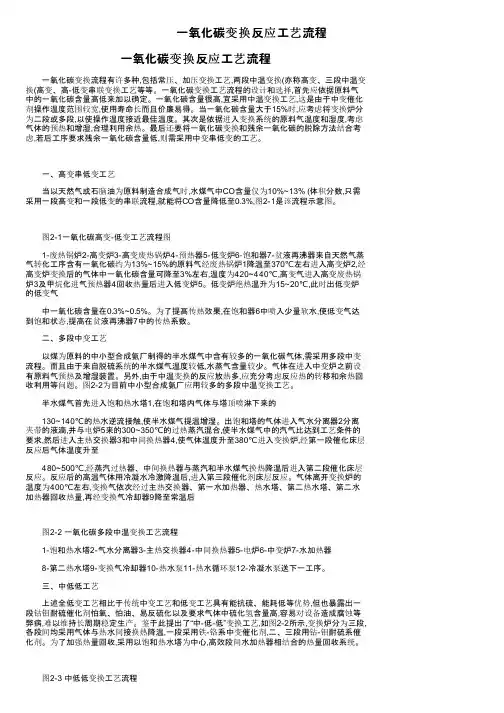

一氧化碳变换反应工艺流程一氧化碳变换反应工艺流程一氧化碳变换流程有许多种,包括常压、加压变换工艺,两段中温变换(亦称高变、三段中温变换(高变、高-低变串联变换工艺等等。
一氧化碳变换工艺流程的设计和选择,首先应依据原料气中的一氧化碳含量高低来加以确定。
一氧化碳含量很高,宜采用中温变换工艺,这是由于中变催化剂操作温度范围较宽,使用寿命长而且价廉易得。
当一氧化碳含量大于15%时,应考虑将变换炉分为二段或多段,以使操作温度接近最佳温度。
其次是依据进入变换系统的原料气温度和湿度,考虑气体的预热和增湿,合理利用余热。
最后还要将一氧化碳变换和残余一氧化碳的脱除方法结合考虑,若后工序要求残余一氧化碳含量低,则需采用中变串低变的工艺。
一、高变串低变工艺当以天然气或石脑油为原料制造合成气时,水煤气中CO含量仅为10%~13% (体积分数,只需采用一段高变和一段低变的串联流程,就能将CO含量降低至0.3%,图2-1是该流程示意图。
图2-1一氧化碳高变-低变工艺流程图1-废热锅炉2-高变炉3-高变废热锅炉4-预热器5-低变炉6-饱和器7-贫液再沸器来自天然气蒸气转化工序含有一氧化碳约为13%~15%的原料气经废热锅炉1降温至370℃左右进入高变炉2,经高变炉变换后的气体中一氧化碳含量可降至3%左右,温度为420~440℃,高变气进入高变废热锅炉3及甲烷化进气预热器4回收热量后进入低变炉5。
低变炉绝热温升为15~20℃,此时出低变炉的低变气中一氧化碳含量在0.3%~0.5%。
为了提高传热效果,在饱和器6中喷入少量软水,使低变气达到饱和状态,提高在贫液再沸器7中的传热系数。
二、多段中变工艺以煤为原料的中小型合成氨厂制得的半水煤气中含有较多的一氧化碳气体,需采用多段中变流程。
而且由于来自脱硫系统的半水煤气温度较低,水蒸气含量较少。
气体在进入中变炉之前设有原料气预热及增湿装置。
另外,由于中温变换的反应放热多,应充分考虑反应热的转移和余热回收利用等问题。
一氧化碳变换工艺发展过程及趋势摘要 文章对CO 变换工艺过程进行综述，主要包括：CO 变换工艺技术的应用领域及历史演变；CO 变换催化剂的研究进展。
最后对CO 变换工艺的趋势进行预测。
关键词 CO 变换 催化剂 发展过程Abstract The development process and trend of carbon monoxide conversion process This paper summarizes the CO transform process, mainly including: the evolution of application of CO transform technology and history; research progress of CO catalyst. Finally CO transformation process trend forecast.Key words CO transform Catalyst The development process自1913年以来，一氧化碳变换工艺伴随合成氨工业走过了一百余年的历程。
在变换工艺的发展过程中，广大的科研工作者及工程技术人员不断探索高效率、低成木，推动整个一个氧化碳变换工艺发生翻天覆地的变化。
一氧化碳变换就是在催化剂作用下，煤气中的碳类氧化物与水反应，生成二氧化碳的过程，主要发生的反应有:SH CO O H COS H CO O H CO 222222+→++→+ 此反应为放热反应，高温下，反应速率快，但是转化率低；低温下转化率高，但是反应速率慢。
木文针对一氧化碳变换技术的发展过程，催化剂工艺操作技术等方而进行综述。
一 CO 变换工艺技术的应用领域及历史演变CO 与水蒸气在催化剂作用下反应生成2H 和2CO 的过程，即变换过程，此过程在1913年就用于合成氨工业，然后又用于制氢。
在合成甲醇和合成汽油生产中，也用此反应来调节CO 与氢的比例，以满足工艺要求。
一氧化碳的变换技术一、一氧化碳的变换的意义无论以固体、液体或气体原燃料所制取的煤气中均含有CO 。
CO 不是合成氨所需要的直接原料，而且对氨合成催化剂有毒害，因此必须清除。
生产中通常分两步法除去。
首先，利用CO 和水蒸气，在催化剂的作用下，发生化学反应，产生氢气和后工序易于脱除的CO 2，这一过程称为一氧化碳的变换，变换后的气体称为变换气。
因此，一氧化碳的变换，既是原料气的净化过程，又是原料气制造的继续（产生氢气）。
第二步，在后工序中采用铜氨液洗涤法、甲烷化或液氮洗涤法脱除变换气残余的微量CO 。
二、CO 变换基本原理和变换工艺条件的选择：1 CO 变换基本原理1）、变换反应可以用下式表示：催化剂CO ＋H2O(汽2＋H 2＋Q该反应是可逆、放热、等体积反应，降低反应温度，增加水蒸汽的添加量或者移走生成物中的CO 2，都会使反应向正方向移动。
只有在催化剂的作用下才有较快的反应速度。
2）变换反应是放热反应，反应热随温度的升高而有所减少，在227℃时反应热为：9522cal/mol ，在423℃时反应热为：9054cal/mol 。
3）变换反应的化学平衡在一定条件下，当变换反应的正、逆反应速度相等时，反应即达到平衡状态，其平衡常数为：Kp=(P CO2*P H2)/(P CO *P H2O )注： P CO2、P H2、P CO 、P H2O 各组分的平衡分压（或平衡组成）。
Kp 值越大，说明原料气中CO 转化越完全，达到平衡时变换气中残余的CO含量越少。
由于变换反应是放热反应，降低温度有利于平衡向右移动，因此平衡常数随温度的降低而增大。
250℃时为86.51,450℃时为：7.311。
在工业生产中，受催化剂装填量、设备投资的经济效益等因素影响，反应不可能也没必要达到平衡，只能尽可能接近平衡。
实际的流程组合中，一般利用高温段之后再进行低温变换，就是为了提高反应平衡常数，从而提高变换率，降低变换气CO含量。
国内外高职院校招生制度对比研究2014年9月国务院发布《关于深化考试招生制度改革的实施意见》，其中指出，到2020年，基本建立中国特色的现代教育考试招生制度，形成分类考试、综合评价、多元录取的考试招生模式。
这一意见的提出，将招生考试改革又一次推到了大众面前，引发了广泛的讨论。
与此同时，美国、德国、加拿大等发达国家的招生制度也在不断地发展和完善，我们在思考自身的同时，也可以比较各国的招生制度，通过分析研究促进我国教育招生制度的改革。
标签：高职院校；招生制度改革；国内外对比高校招生制度改革一直是一个热门话题，高校招生制度的优劣直接影响了整个教育体系，高职院校作为高校的一部分，在招生制度的改革中也起着举足轻重的作用。
近年来，高职院校的招生制度随着我国高考制度的改革也一直在调整着，无论从招生方式、考试内容还是管理办法方面，都进行了很大的改革。
一、我国高职院校招生制度的改革及现行招生制度1.我国招生制度的历史沿革我国古代选拔人才的方式可以追溯到秦朝以前的“世卿世禄”制度，直到隋唐年间，随着改革的深入，形成了比较完善的科举制，科举制又经过历次改革，一直沿用到清朝灭亡，但是这些制度主要都是古代为统治者选拔人才服务的，古代的学校数量稀少，学生大都是家境宽裕以及有一定文化程度的，这也体现了当时考试制度的缺失。
直到新中国成立后，我国才逐步建立起了全国统一的招生制度，虽然有一定的弊端，但是当时国家亟须人才，统一的招生考试的确在一定时间内为国家解决了一部分困难。
后来由于“文化大革命”影响，高考制度暂停了一段时间，直到1976年才正式恢复，恢复后的高校仍然主要是通过高考的形式选拔学生，但是高考的内容一直有小的变动，比如英语课程的加入等。
到了21世纪，随着学校数量的增多，考生生源的扩大，不同省份学校、生源的差异越来越明显，部分省份对高考试卷采用自主命题的方式，其他省份还是沿用全国高考卷。
2003年，教育部开始推行自主招生，结束了此前高校只能在每年同一时间通过高考选拔学生的历史，这次改革可以说是比较大的改变，也有很深远的影响。

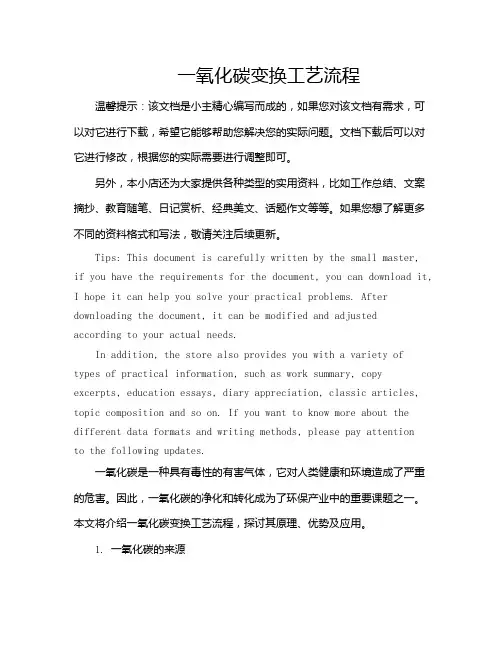

一氧化碳变换工艺流程温馨提示：该文档是小主精心编写而成的，如果您对该文档有需求，可以对它进行下载，希望它能够帮助您解决您的实际问题。
