第十讲 伸展构造、走滑断层(三)

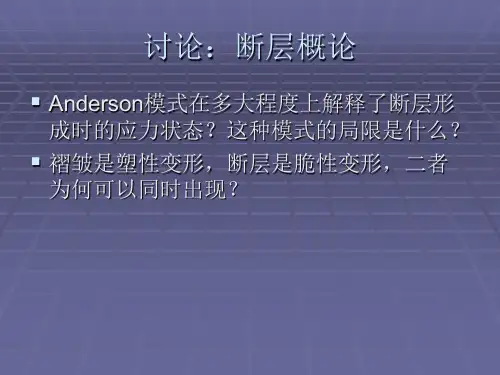

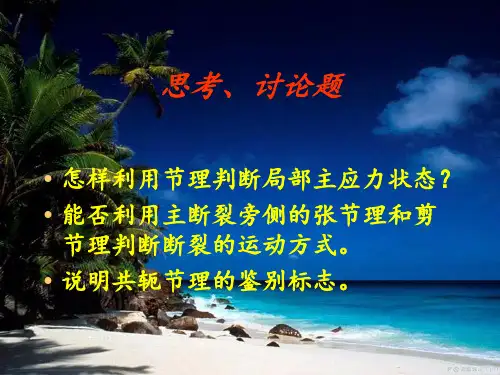

第十章断层§1断层的几何要素和位移一、断层的几何要素◆断层面(ault surface or plane)空间位置，由走倾向、倾角定之◆断层线（fault line）◆断层带（fault zone）◆断盘：上盘（hanging wall），上升盘（upthrow），下盘（foot wall），下降盘（downthrow）二、位移（desplacement）直移运动、旋转运动（一）滑距（slip）以相应点为参照系，两个时应点间的真正位移称为总滑距（net desplacement）（ab）1、滑距（strike slip）（ac）2、倾斜滑距（dip slip）（cb）3、水平滑距（horizontal slip）（am）（二）断距（sepration）两对应层之距离1、垂直被错岩层走向的剖面上测得（1）地层断距（stratigraphic slip）(ho)（2）铅直地层断距（vraticed stratigraphi slip）（hg）（3）水平断距（horizontal slip）(hf)2、垂直于断层走向的剖面上除铅直地层断距相等外，其余均大于前者，故称视断距。

§2断层分类一、断层与有关构造的几何关系分类（一）根据断层与岩层走向的方位关系分：走向断层、倾向断层、斜向断层、顺层断层。

（二）根据断层与褶皱枢纽走向或区域构造线之间关系分：纵断层、横断层、斜断层二、按断层两盘相对运动方向分1、正断层（Normal Fault）2、逆断层（Revers Fault）●原地岩块（系统）（Autochthon）●外来岩块（系统）（Allochthon）●逆冲岩席（片）（Thrust Sheet）●逆冲推覆构造或推覆构造（Nappe）●构造窗（Fenestlla or Window）●飞来峰（Klippe）（pl.）3、平移断层（transcurrent）●左行平移（left faults）●右行平移（right faults）●斜交断层走向滑动的断层，组合命名4、枢纽断层（hinge fault）§3断层各论一、伸展构造类型（extensional structure）正断层、组合型式：（一）地堑和地垒（graben horst）主要由两条走向基本一致的相向倾斜的正断层组成，两条走向基本一致正断层之间为下降盘，巨型者即为裂谷（rift）；地垒与地堑正好相反。

经典地质图集，彻底搞明⽩⾛滑断层！⾛向滑动断层⼀般是指⼤型平移断层，是两盘顺直⽴断层⾯相对⽔平剪切滑动的构造，简称⾛滑断层（strike-slip fault）。

各种断层（图源@Britannica）由于⾛滑断层产状陡⽴，结构复杂，⼈们对⾛滑断层的认识和研究晚于正断层和逆冲断层。

⾛滑断层（图源@John Wiley）⾛滑断层（图源@Jide commonswiki）⾛滑断层（图源@Google Earth）然⽽随着研究⼿段进步，地质学家发现，⾛滑断层和兼具倾向滑动的⼤型⾛滑断层在地球上⼴泛分布，并在区域构造活动中具有重要的意义。

01⾛滑断裂带包括⼀系列与主断裂带相平⾏或以微⼩⾓度相交的次级断层。

单条断层延伸⼀般不远，各级断层多分叉交织发育。

⾛滑断裂带（图源@⽂献[2]）断层带常呈直线延伸，甚⾄穿过⼤起伏地形仍可保持线性。

因此在航空、卫星等照⽚上多显⽰良好的直线性。

（图源@NASA）⾛滑断层两侧地层-岩相带呈递进式依次错移，时代愈⽼，移距愈⼤；常伴⽣有雁列式褶皱、断裂及断块隆起和断陷盆地等构造。

新疆⽪羌⾛滑断层（图源@NASA）根据⾛滑断层两盘相对错动⽅向不同，可将其分为左⾏（旋）⾛滑断层和右⾏（旋）⾛滑断层。

右⾏⾛滑断层和左⾏⾛滑断层（图源@Karla Panchuk）若在⾛滑断层的⼀侧，看另⼀侧运动是从左向右，该断层被称为右⾏⾛滑断层；相反，则为左⾏⾛滑断层。

各种右⾏⾛滑断裂带（图源@⽂献[3]）在雁列式⾛滑断层系中，根据雁列断层的相互排列和部分叠置的关系，分为左阶式和右阶式。

雁列式⾛滑断层系（图源@SpringerLink）左阶式是指各次级断层顺⾛向依次向左错列；右阶式则指各次级断层依次向右错列。

两条雁列断层之间的叠复部位称为重叠，相互垂距称为间隔。

（图源@⽂献[1]）⾛向滑动断裂带是在单剪应⼒状态下形成和发育的，在剪切带内部的不同⽅位和区间则具有特定的次级应⼒-应变特点和相关构造。

在平直剪切带的终端，主断裂往往分叉为⼀套马尾状次级断裂，在⼀般滑动指向的终端，形成压性断裂扇；在滑动指向的另⼀端形成张性断裂扇。
