解析螺杆钻具试验台卡钳的力学分析及计算摘要：随着石油开采需求的增加，相应的钻井难度也越来越大，因此在油田钻井当中对钻具的性能提出越来越高的要求，螺杆钻具是开采油田的主要钻具，并且螺杆钻具在现阶段石油钻井当中，使用试验台对螺杆性能进行检测是主要的途径，而卡钳的稳定性决定了螺杆钻具检测精度，因此对卡钳进行力学分析与计算有助于进一步提升试验台检测螺杆钻具的精度。
关键词：螺杆钻具；试验台；卡钳；受力分析引言本次研究的螺杆钻具试验台的床身、卡钳、传动装置可以满足不同规格螺杆钻具的装夹需求。
试验台卡钳性能直接决定了试验台检测螺杆钻具的效果，因此本次研究对螺杆钻具试验台卡钳进行受力分析，目的是为了增强试验台卡钳在检测螺杆钻具过程中的稳定性，确保螺杆钻具在钻井时的质量与效果。
1.试验台结构图1 试验台结构本试验台为旋转螺杆钻具转子且密封性能出众的螺杆钻具专业检测设备，由A、B、C、D四部分共同组成，A为前座，B为后座，C为卡持推动总成，D为后卡持。
A端与电机、减速器、动力传动相连构成总成，传动总成输出端连接位置有输液管螺杆钻具，两个螺杆钻具之间存在卡持推动总成，移动装卡结构具有转角与高度调节装置。
[1]2.试验台装卡装置2.1装卡该试验台的装卡装置存在三种形式：可控制转角、高度的转角装卡结构；可移动装卡装置；螺杆钻具输出端、钻具扶正装置中间固定装卡装置，通过双作用油缸控制每一种装卡装置的卡钳松紧，可以实现卡台移动与老姑夹持。
2.2卡钳受力分析图1 卡钳受力分析图螺杆钻具被卡钳夹紧时，螺杆钻具会旋转产生扭力。
已知在卡钳夹紧螺杆钻具的条件下，扭力、夹紧力会产生相同的扭力。
螺杆钻具被夹紧以后，卡钳表面所产生的径向支反力FN1、FN2，液压油缸对卡钳左右产生的推力记为FM、FM1，且存在FM 、FM1。
根据力平衡方程计算径向反支力FN1：（1）解：（2）根据右侧卡钳力平衡计算：（3）从卡钳受力整体的角度出发，结合螺杆钻具力学平衡条件：（4）式中：D-被卡螺杆钻具直径；F1-左侧卡钳与螺杆钻具表面摩擦力，且F1=N1f；F2-右侧卡钳与螺杆钻具表面摩擦力，且F2=N2f；1.卡钳与螺杆钻具表2.面咬合系数由此计算螺杆泵壳体受到的总径向夹紧力：（5）将动载荷系数K考虑进来以后得出实际径向夹紧力：（6）选取最大扭矩M=15KN·m，螺杆钻具最大直径D=2.86cm，f=0.7，K=1.5，最终计算得出将最终计算得出的卡钳夹紧力记为Fs，3.试验台装卡机构3.1转角转卡转角转卡的安装位置选择在靠近试验台前端，转角转卡采用双卡钳，并且双卡钳并列使用，在满足转角装卡的同时还可以实现在马达、齿条作用下沿床身移动，卡钳在加紧螺杆钻具以后可以按不同角度、长度沿床身横向移动、以卡钳为中心旋转。
螺杆钻具参数本文介绍了螺杆钻具技术参数，包括钻具型号、外径、流量、钻头钻速、马达压降、工作扭矩、最大扭矩、推荐钻压、最大钻压、最大功率、长度和连接螺纹等信息。
钻具型号包括“C 5 LZ 172 * 7.0 II - D K W F G”，其中“C”表示马达形式，“5”表示转子头数，“LZ”表示螺杆钻具产品代号，“172”表示螺杆钻具规格，“7.0”表示允许使用的转子水眼压降，“II”表示产品改进次数，“D”表示弯钻具弯角形式，“K”表示可调弯壳体钻具结构形式，“W”表示稳定器，分流则表示转子中空，“G”表示钻具耐温特性。
这些钻具型号都有不同的外径、流量、钻头钻速、马达压降、工作扭矩、最大扭矩、推荐钻压、最大钻压、最大功率、长度和连接螺纹等参数。
例如，“5LZ60*7.0”的外径为23/8英寸，流量为60，马达压降为2.5MPa，工作扭矩为160N.m，最大扭矩为280N.m，推荐钻压为5kN，最大钻压为10kN，最大功率为6.03kW，长度为3.3m，连接螺纹为1.9TBG。
总之，螺杆钻具技术参数是钻井作业中非常重要的指标，不同的型号和参数适用于不同的作业需求，选用合适的螺杆钻具可以提高钻井效率和质量。
螺杆钻具技术参数(单头)以下是不同型号的螺杆钻具技术参数，包括外径、流量/中空流量、钻头钻速、马达压降、工作扭矩、最大扭矩、推荐钻压、最大钻压、最大功率、长度和连接螺纹。
LZ127*3.5钻具型号：LZ127*3.5外径：5英寸（127毫米）流量/中空流量：9.5～18.5钻头钻速：355转/分马达压降：2.5 MPa工作扭矩：576 N.m最大扭矩：1152 N.m推荐钻压：20 kN最大钻压：40 kN最大功率：33.78 kW长度：5.8米连接螺纹（API正规）：31/2英寸LZ165*3.5钻具型号：LZ165*3.5外径：6.5英寸（165毫米）流量/中空流量：12.6～22钻头钻速：275～480转/分马达压降：2.5935 MPa工作扭矩：1870 N.m最大扭矩：N/A推荐钻压：N/A最大钻压：N/A最大功率：33.78 kW长度：N/A连接螺纹（API正规）：31/2英寸C5LZ172*7.0-Ⅱ63/4钻具型号：C5LZ172*7.0-Ⅱ63/4 外径：6.75英寸（172毫米）流量/中空流量：18.93～37.85 钻头钻速：150～300转/分马达压降：7.0 MPa工作扭矩：3660 N.m最大扭矩： N.m推荐钻压：170 kN最大钻压：340 kN最大功率：198.55 kW长度：9.18米连接螺纹（API正规）：41/2英寸C5LZ172*7.0 63/4钻具型号：C5LZ172*7.0 63/4外径：6.75英寸（172毫米）流量/中空流量：18.93～37.85钻头钻速：100～200转/分马达压降：4.5 MPa工作扭矩：6320 N.m最大扭矩：8240 N.m推荐钻压：150 kN最大钻压：300 kN最大功率：1.7.8 kW长度：7.76米连接螺纹（API正规）：41/2英寸5LZ197*7.0 73/4钻具型号：5LZ197*7.0 73/4外径：7.75英寸（197毫米）流量/中空流量：22～36钻头钻速：95～150转/分马达压降：3.2 MPa工作扭矩：6870 N.m最大扭矩：8750 N.m推荐钻压：120 kN最大钻压：240 kN最大功率：78.54 kW长度：6.9米连接螺纹（API正规）：51/2英寸C5LZ197*7.0 73/4钻具型号：C5LZ197*7.0 73/4 外径：7.75英寸（197毫米）流量/中空流量：22～36钻头钻速：100～160转/分马达压降：5.2 MPa工作扭矩：5000 N.m最大扭矩： N.m推荐钻压：145 kN最大钻压：290 kN最大功率：8.7 kW长度：7.76米连接螺纹（API正规）：51/2英寸C3LZ216*7.0 81/2钻具型号：C3LZ216*7.0 81/2外径：8.5英寸（216毫米）流量/中空流量：28～56.78钻头钻速：145～290转/分马达压降：5.0 MPa工作扭矩：8890 N.m最大扭矩： N.m推荐钻压：200 kN最大钻压：XXX kN最大功率：240.8 kW长度：8.285米连接螺纹（API正规）：65/8英寸C5LZ216*7.0 81/2钻具型号：C5LZ216*7.0 81/2外径：8.5英寸（216毫米）流量/中空流量：28～56.78钻头钻速：105～210转/分马达压降：5.0 MPa工作扭矩： N.m最大扭矩： N.m推荐钻压：200 kN最大钻压：XXX kN最大功率：235.3 kW长度：8.285米连接螺纹（API正规）：65/8英寸3LZ244*7.0 95/8钻具型号：3LZ244*7.0 95/8外径：9.625英寸（244毫米）流量/中空流量：18.93～56.78 钻头钻速：96～290转/分马达压降：5.0 MPa工作扭矩：7040 N.m最大扭矩： N.m推荐钻压：210 kN最大钻压：400 kN最大功率：213.8 kW长度：7.56米连接螺纹（API正规）：65/8英寸5LZ244*7.0 95/8钻具型号：5LZ244*7.0 95/8外径：9.625英寸（244毫米）流量/中空流量：50.7～75.7钻头钻速：90～140转/分马达压降：2.5 MPa工作扭矩：9300 N.m最大扭矩： N.m推荐钻压：210 kN最大钻压：400 kN最大功率：136.3 kW长度：7.8米连接螺纹（API正规）：65/8英寸。
钻头水利参数计算公式：1、 钻头压降：dc QP eb 422827ρ= （MPa ） 2、冲击力：VF Q j02.1ρ= (N)3、 喷射速度：dV eQ201273=(m/s)4、 钻头水功率：d c QN eb 42305.809ρ= （KW ）5、比水功率：DNN b 21273井比＝ (W/mm 2)6、 上返速度：D DV Q221273杆井返＝- （m/s ）式中：ρ－钻井液密度 g/cm 3Q－排量 l/sc －流量系数，无因次，取0.95～0.98de －喷嘴当量直径 mmd d d de 2n 2221+⋯++= d n ：每个喷嘴直径 mmD 井、D 杆 －井眼直径、钻杆直径 mm全角变化率计算公式：()()⎪⎭⎫ ⎝⎛∂+∂+∆=-∂-∂225sin 222b a b a b a L K abab ϕϕ 式中：a ∂ b ∂ －A 、B 两点井斜角；a ϕ b ϕ －A 、B 两点方位角套管强度校核：抗拉：安全系数 m ＝1.80（油层）；1.60～1.80（技套） 抗拉安全系数＝套管最小抗拉强度/下部套管重量 ≥1.80 抗挤：安全系数：1.12510ν泥挤H P= 查套管抗挤强度P c ' P c'/P挤≥1.125按双轴应力校核：Hn P ccρ10=式中：P cc －拉力为T b 时的抗拉强度（kg/cm 2） ρ －钻井液密度（g/cm 3） H －计算点深度（m ） 其中：⎪⎭⎫⎝⎛--=T T KPP b b ccc K 223T b ：套管轴向拉力（即悬挂套管重量） kg P c ：无轴向拉力时套管抗挤强度 kg/cm 2K ：计算系数 kg σs A K 2=A ：套管截面积 mm 2 σs ：套管平均屈服极限 kg/mm 2 不同套管σs 如下：J 55：45.7 N 80:63.5 P 110:87.9地层压力监测：⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛=D W NT R R d m n c 0671.0lg 282.3lg (d c 指数)100417.04895.8105⎪⎭⎫ ⎝⎛+⨯-=H cn ddR d Rcmcnp= （压力系数）式中：T –钻时 min/m N –钻盘转数 r/minW －钻压 KN D －钻头直径 mmR n －地层水密度 g/cm 3 R m －泥浆密度 g/cm 3压漏实验：1、 地层破裂压力梯度：HPG Lm f 10008.9+=ρ KPa2、 最大允许泥浆密度：HP Lm 102max +=ρρ g/cm 3为安全，表层以下[]06.0max-=ρρm g/cm 3 技套以下[]12.0max-=ρρmg/cm 33、 最大允许关井套压：[]8.01000'max ⨯⎪⎭⎫ ⎝⎛--=gHm R a P P ρρ式中：P L －漏失压力（MPa ） PR－破裂压力（MPa ）ρm－原泥浆密度（g/cm 3） H －实验井深（m ）ρ'm ax－设计最大泥浆密度（g/cm 3） 10008.9mHP PL ρ+＝漏10008.9HmR P P ρ+=破井控有关计算：最大允许关井套压经验公式：表层套管[Pa]=11.5%×表层套管下深（m ）/10 MPa 技术套管[Pa]=18.5%×技术套管下深（m ）/10 MPa地层破裂压力梯度：HPG RR 1000=KPa/m最大允许关井套压：8.000981.01000max ⨯⎪⎪⎭⎫⎝⎛-=H H G P R a 套套ρ Mpa 最大允许钻井液密度：81.9'max G R=ρ－0.06 (表层)81.9'maxGR=ρ－0.12 （技套）套管在垂直作用下的伸长量：10724854.7-⨯-=∆LmL ρ式中：ρm －钻井液密度 g/cm 3 L ∆ －自重下的伸长 m L －套管原有长度 m 套管压缩距：()ρρmL LLE L 总钢固自-⨯=∆10式中：L ∆ －下缩距 m L自－自由段套管长度 mL固－水泥封固段套管长度 mL总－套管总长 mρ钢－钢的密度 7.85g/cm 3ρm－钻井液密度 g/cm 3E －钢的弹性系数 （2.1×106kg/cm 3）泥浆有关计算公式：1、加重剂用量计算公式：()rr r r r 重加原重原加加－＝-V W 式中：W 加 －所需加重剂重量 吨 V 原 －加重前的泥浆体积 米3r 原、r 重、r 加－加重前、加重后、加重材料比重 g/cm 32、泥浆循环一周时间：QT V V 60柱井-=式中：T －泥浆循环一周时间 分 V 井、V 柱 －井眼容积、钻柱体积 升 Q －泥浆泵排量 升/秒 3、井底温度计算公式：1680HT T += 式中：T 、T 0 －井底、井口循环温度 o C H －井深 米 4、配制泥浆所需粘土和水量计算：粘土量 ()rr r r r 水土水泥泥泥土－＝-V W 水量r土土泥水－＝W VQ 式中：W 土 －所需粘土的重量 吨 V 泥 －所需泥浆量 米3r 水、r 土、r 泥 －水、土和泥浆的比重 g/cm 3 Q 水 －所需水量 米35、降低比重所需加水量：()rrrrr水稀水稀原原水＝--VQ式中：Q水－所需水量米3V原－原泥浆体积米3r原、r稀、r水－原泥浆、稀释后泥浆和水的比重g/cm3。

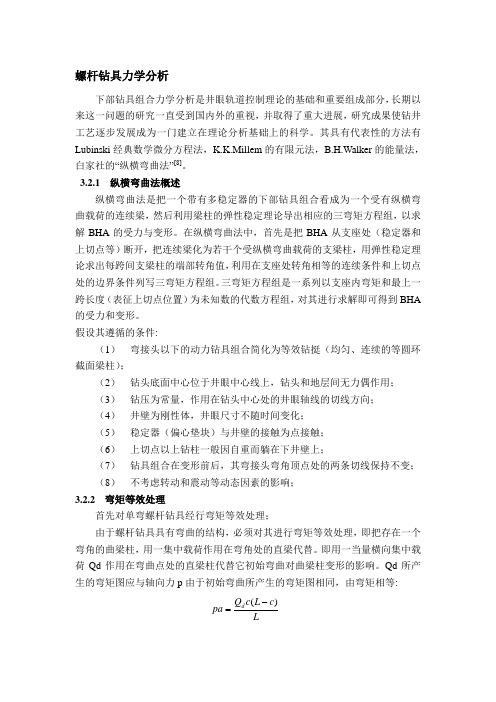

螺杆钻具力学分析下部钻具组合力学分析是井眼轨道控制理论的基础和重要组成部分，长期以来这一问题的研究一直受到国内外的重视，并取得了重大进展，研究成果使钻井工艺逐步发展成为一门建立在理论分析基础上的科学。
其具有代表性的方法有Lubinski经典数学微分方程法，lem的有限元法，B.H.Walker的能量法，白家社的“纵横弯曲法”[8]。
3.2.1 纵横弯曲法概述纵横弯曲法是把一个带有多稳定器的下部钻具组合看成为一个受有纵横弯曲载荷的连续梁，然后利用梁柱的弹性稳定理论导出相应的三弯矩方程组，以求解BHA的受力与变形。
在纵横弯曲法中，首先是把BHA从支座处（稳定器和上切点等）断开，把连续梁化为若干个受纵横弯曲载荷的支梁柱，用弹性稳定理论求出每跨间支梁柱的端部转角值，利用在支座处转角相等的连续条件和上切点处的边界条件列写三弯矩方程组。
三弯矩方程组是一系列以支座内弯矩和最上一跨长度（表征上切点位置）为未知数的代数方程组，对其进行求解即可得到BHA 的受力和变形。
假设其遵循的条件:（1）弯接头以下的动力钻具组合简化为等效钻挺（均匀、连续的等圆环截面梁柱）；（2）钻头底面中心位于井眼中心线上，钻头和地层间无力偶作用；（3）钻压为常量，作用在钻头中心处的井眼轴线的切线方向；（4）井壁为刚性体，井眼尺寸不随时间变化；（5）稳定器（偏心垫块）与井壁的接触为点接触；（6）上切点以上钻柱一般因自重而躺在下井壁上；（7）钻具组合在变形前后，其弯接头弯角顶点处的两条切线保持不变；（8）不考虑转动和震动等动态因素的影响；3.2.2 弯矩等效处理首先对单弯螺杆钻具经行弯矩等效处理；由于螺杆钻具具有弯曲的结构，必须对其进行弯矩等效处理，即把存在一个弯角的曲梁柱，用一集中载荷作用在弯角处的直梁代替。
即用一当量横向集中载荷Qd作用在弯曲点处的直梁柱代替它初始弯曲对曲梁柱变形的影响。
Qd所产生的弯矩图应与轴向力p由于初始弯曲所产生的弯矩图相同，由弯矩相等:L cLcQpa d )(-=（3-11）公式中的个字母代表的意义如图所示：图3-3 螺杆钻具简化图（1）由此可解得: )(c L c paL Q d -= （3-12）把求出的当量横向集中载荷Qd 附加作用在直梁柱上（作用点在原来的弯点处，作用线位于弯角平面内且与直梁柱垂直），即可用直梁取代原来的曲粱进行变形分析。
压降计算公式压降（pressuredrop）是流体运动过程中发生的非质量的损耗，一般用来衡量流体在管路中的能量消耗，也就是压力消耗。
在流体运动过程，随着流体流经管道，管内摩擦阻力大小与流体运动速度和管道内阻力有关，管系中存在不可忽视的压力损失。
因此，需要对管道系统的压降进行计算以便对其进行设计和操作。
压降（pressure drop）的计算一般通过流体力学的basic equations来进行。
它们主要包括流体动量守恒方程、能量守恒方程和流体流量定律。
根据这些方程，我们可以得到压力损失的计算公式，也就是所谓的压降计算公式。
压降计算公式通常有以下三种形式：1. Darcy-Weisbach公式Darcy-Weisbach方程又称摩擦因数公式，Darcy-Weisbach方程表示流体在管道内的压降损失，它可以用来计算几乎任何形式的流体在任何形状管道中的压力损失。
它的公式为：ΔP=f*L*V2/2D（单位：帕）其中，ΔP表示压力损失，f表示摩擦系数，L表示管道长度，V 表示流速，D表示管道内径。
2.壁阻力非定常公式管壁阻力非定常公式旨在试图分离流体的摩擦力和管壁阻力，以改善管道压力损失的计算。
它的公式为：ΔP=f*L*V2 /2D+t*L*V2/2D其中，ΔP表示压力损失，f表示摩擦系数，L表示管道长度，V 表示流速，D表示管道内径，t表示管壁阻力系数。
3. Cole-Cole-Cole公式Cole-Cole-Cole公式是一种计算压降的更精确方法，它可以更详尽地考虑流体管道系统中的摩擦力和管壁阻力。
它的公式为：ΔP = [ f1 * L * V2 / 2D + k1 * V2] + [ f2 * L * V2 / 2D + k2 * V2]其中，ΔP表示压力损失，f1和f2表示摩擦系数，L表示管道长度，V表示流速，D表示管道内径，k1和k2表示管壁阻力系数。
以上就是压降计算公式的常见表达形式，为了更加准确地计算出系统中的压力损失，还需要考虑流体的流量、粘度、温度和密度等因素，以及考虑管道的实际形状、材料和粘滞性等因素。
第二节第节螺杆钻具(中国石油大学谭春飞主讲)目录一、概述1.井下动力钻具简介2.井下动力钻具发展概述3.井下动力钻具分类3井下动力钻具分类二、螺杆钻具简介、结构及分类1.螺杆钻具简介1螺杆钻具简介2.螺杆钻具结构3螺杆钻具分类3.螺杆钻具分类三、螺杆钻具各部分的工作原理1.旁通阀总成1旁通阀总成2.螺杆钻具马达部分万向轴总成3.万向轴总成4.传动轴总成一、概述1.井下动力钻具简介将动力发动机置于井底直接与钻头相联驱动钻头破碎岩石进行钻井的井下动力装置，称为井下动力钻具。
这种钻井方式称为井下动力钻具钻井。
特点：1)井下动力钻具钻井时，钻杆不转，只承受钻头的反扭矩，这样可1)井下动力钻具钻井时钻杆不转只承受钻头的反扭矩这样可改善钻柱的受力状况，减少钻柱与套管之间的磨损；2)井下动力钻具与转盘钻井相比，转速快，有利于提高机械钻速；3)可实现井身轨迹的定向控制。
4)可与转盘复合，实现复合钻井。
不仅可以实现旋转或滑动钻井，还可提高钻头转速，提高钻井速度。
还可提高钻头转速提高钻井速度2.井下动力钻具发展概况井下动力钻具发展概况世界上第个井下动力钻具的专利于1873年注册于美国，比转盘钻世界上第一个比转盘钻井的提出还早11年；但其真正应用是在20世纪20、30年代的前苏联。
前苏联作为全球主要应用涡轮钻具钻井的国家，在20世纪50年代中期以前，作为全球主应涡轮钻钻井的家在纪年代中期前前苏联80%以上的油井是用涡轮钻具钻成的。
20世纪30年代，法国工程师根据对阿基米德螺旋泵的研究成果设计了单螺杆泵。
1955年，美国戴纳公司(Dyna)在单螺杆泵的基础上研制开发单螺杆钻具，于1958年起开始出售商品，一时占领世界市场。
1966年，前苏联的苏井科学技研究院开始研制多头螺具全苏钻井科学技术研究院VNIIBT开始研制多头螺杆钻具。
井下动力钻具发展概况2.井下动力钻具发展概况随着定向井数目的增加，20世纪70年代，人们对螺杆钻具的兴趣与日俱增。
使用螺杆钻具条件下钻井水力参数优化设计方法史玉才;管志川;张欣;张文斌【摘要】螺杆钻具虽然应用广泛，但使用螺杆钻具条件下的钻井水力参数优化设计方法还不完善。
为了指导钻井现场应用，以螺杆钻具的推荐工作参数为约束条件，应用数学规划方法建立了钻井液排量和钻头压降优选模型，给出了实用的钻井水力参数优化设计方法。
研究表明，使用螺杆钻具时，应在螺杆钻具推荐工作参数内，以钻头水功率与螺杆钻具水功率之和最大为指标优选钻井水力参数；为了获得最优水力参数，螺杆钻具工作压降尽可能采用推荐工作压降，钻头压降尽可能接近螺杆钻具传动轴限定的最大钻头压降。
%Although positive displacement dow n-hole motor (PDM )is commonly used in directional drilling at present ,not much effort has been made in research on the optimization methods for drilling hy-draulic parameters when using a PDM .An optimization modelin drilling fluid rate and drill bit nozzle pres-sure-drop selection has been established by mathematical programming method w hile taking PDM ’s recom-mended operating parameters as constrain conditions .T he research results show that hydraulic parameters should be optimized within PDM ’s recommended operating parameters while taking maximum total hy-draulic power designated to drill bit and PDM as the target .To obtain optimum drilling hydraulic parame-ters ,the PDM’s working pressure-drop should be within the recommended working pressure-drop while bit nozzle pressure-drop is close to the maximum of that transmission shaft of the down hole motor allows to .【期刊名称】《石油钻探技术》【年(卷),期】2014(000)002【总页数】4页(P33-36)【关键词】螺杆钻具;水力参数;钻井液排量;钻头压降【作者】史玉才;管志川;张欣;张文斌【作者单位】中国石油大学华东石油工程学院，山东青岛 266580;中国石油大学华东石油工程学院，山东青岛 266580;中国石油大学华东石油工程学院，山东青岛 266580;中国石油大学华东石油工程学院，山东青岛 266580【正文语种】中文【中图分类】TE22螺杆钻具在定向钻井、直井井斜控制和提高深井钻速等方面应用十分广泛[1-5]。
钻井用钻头水眼压降计算钻井中的水眼压降计算是钻井工程中的一个重要参数，用于评估钻井液在流经钻头时的压力损失。
下面将详细介绍钻井用钻头水眼压降计算的相关知识。
首先，需要明确一些基本概念。
水眼压降是指钻井液在钻头喉部流动时产生的压力损失。
在钻井作业中，钻头喉部是流量的主要限制因素之一，因此准确计算水眼压降对于评估钻井液流动性能和优化钻井参数具有重要意义。
水眼压降的计算涉及到流体力学、流体动力学和工程学等多个学科的知识。
一般情况下，可以采用几种方法进行计算，包括传统的经验公式、理论计算和实验方法。
传统的经验公式是通过大量的试井数据和实验结果总结而来的，具有一定的工程应用价值。
常用的经验公式包括Darcy-Weisbach公式、Hagen-Poiseuille公式和Ergun公式等。
这些公式可以分别用于计算不同类型的钻井液在钻头喉部的水眼压降。
传统的经验公式计算方法简单快捷，适用于常见的钻井工况。
但由于其基于经验和试验数据，对于特殊的工况可能存在一定的误差，因此在使用过程中需要注意合理选择公式和参数。
理论计算方法是基于流体力学和流体动力学原理进行的计算，可以得到相对准确的结果。
理论计算方法的基本原理是通过对流场、速度场和压力场的分析，建立相关的数学方程，然后求解这些方程以获得水眼压降的计算结果。
理论计算方法计算精度高，适用于各种类型的钻井液和不同的流动条件。
但由于其计算步骤较为繁琐，需要较高的数学和物理基础，因此在实际应用中一般较少采用。
实验方法是通过实际的物理试验来测量水眼压降。
实验方法可以在实际的井下条件下进行，在实验室中进行模拟实验，或者通过数值模拟的方法进行。
实验方法的优点是可以获得准确的压降数据，可以用于验证其他计算方法的准确性。
需要注意的是，对于深井、高压、高温等特殊工况，水眼压降计算的误差可能较大，因此在这些工况下需要更加谨慎地选择计算方法和参数。
综上所述，钻井用钻头水眼压降计算涉及到多个学科的知识，可以采用传统的经验公式、理论计算和实验方法进行。
