弱电系统的分类和功能弱电系统，即低电压电力系统，是与传统的强电系统相对应的一种电力系统。

弱电系统广泛应用于建筑、交通、通信、安防等领域，功用强大且不可忽视。

本文将探讨弱电系统的分类和功能。

一、弱电系统的分类1. 通信系统通信系统是弱电系统中最常见的一种。

它包括电话系统、对讲系统、广播系统、公共广播系统等。

通信系统通过电缆或无线信号传输，使人们能够进行语音、数据和图像的互通。

例如公共广播系统可用于播报紧急情况或提供公共信息，电视监控系统可实时监测安全状况。

2. 自动化控制系统自动化控制系统是将电子、通信和计算机技术应用于自动化控制的系统。

它可以对设备和设施进行远程控制、监控和管理。

自动化控制系统广泛应用于楼宇自动化、工业自动化、智能交通系统等领域。

例如楼宇自动化系统可以控制照明、空调、安防等设备的开关和调节，提高能源利用效率。

3. 安防系统安防系统主要用于保护人员和财产的安全。

它包括入侵报警系统、视频监控系统、门禁系统等。

入侵报警系统通过感知器件检测周边环境，一旦发现异常情况，会触发报警装置。

视频监控系统可以实时监测特定区域的状况，并通过录像保存作为证据。

门禁系统限制人员进入特定区域，提高安全性。

4. 照明系统照明系统用于提供建筑物内部和外部的照明。

弱电照明系统与传统的强电照明系统相比，安全性更高，且更节能。

照明系统可以通过控制器调节亮度和颜色，实现照明效果的个性化和智能化。

5. 声音系统声音系统用于提供音乐、语音和警报音等声音服务。

它广泛应用于公共场所、娱乐场所和会议室等地方。

声音系统可以通过扬声器将声音传播到指定区域，或通过音频设备实现音乐播放和音响效果的调节。

二、弱电系统的功能1. 信息传输与共享弱电系统通过数据传输，使信息能够在不同设备和地点之间进行共享。

例如，通信系统可以让人们通过电话或电子邮件进行远程交流，自动化控制系统可以通过云平台进行设备监控和管理。

信息传输和共享提高了工作和生活的效率，促进了沟通和协作。

完整版)弱电系统简介本文介绍了弱电以下系统，包括闭路电视监控系统、报警系统、门禁系统、访客对讲系统、电子巡更系统、停车场管理系统、广播及背景音乐系统、卫星接收及有线电视系统、综合布线系统和楼宇设备自控系统。

闭路电视监控系统主要由前端监视设备、传输设备和终端设备组成。

前端监视设备用于获取被监控区域的图像，包括模拟摄像机和数字摄像机。

传输设备将摄像机输出的视频信号馈送到中心机房或其他监视点，可通过电缆、光纤、微波或无线传输等多种方式实现。

终端设备用于显示和记录、视频处理、输出控制信号、接受前端传来的信号，包括硬盘录像机、磁盘阵列、服务器、交换机、视频信号分配放大器、矩阵、拼接屏控制器、终端控制器、电脑客户端、显示器和电视墙大屏幕等。

防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。

它能自动探测发生在布防监测区域内的侵入行为，产生报警信号，并提示值班人员发生报警的区域部位，显示可能采取对策的系统。

防盗报警系统与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。

一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。

防盗报警系统由探测器、传输通道和报警控制器三部分构成。

报警探测器是防盗报警系统的关键，由传感器和信号处理组成，用于探测入侵者入侵行为。

传感器是报警探测器的核心元件，采用不同原理的传感器件可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。

报警探测器按工作原理、方式和探测范围的不同可分为多种类型。

报警系统需采用智能网络专用协议传输，总线式通讯，以最简洁的系统架构，便于设计、施工、使用和管理维护。

报警控制主机有多防区机型可供选择，足以满足各种场所的防盗报警需要。

电话报警、联网报警等方式极为方便，采用总线方式布线可以降低系统造价。

保安中心通过监控管理软件实时监测各种系统状态，可以对报警系统进行双向控制，构成多级联网报警系统。

弱电系统简介办公楼弱电系统主要包括：综合布线系统、安防系统、程控交换机、局域网、会议系统、有线电视、消防系统、不间断电源（UPS）系统、传输系统、停车场管理等系统。

其中综合布线的网络、电话，安防系统、消防系统、会议系统、有线电视、停车场管理等日常使用频繁，是主要的维护对象。

程控交换机、局域网、UPS、传输系统等相对简单，可对设备进行定期的检测。

下面就对办公楼的弱电系统中可能会出现的一些问题进行介绍。

一、综合布线系统：综合布线系统提供大楼内部所有话音、数据和多媒体信号的传输通道，能联接各种计算机网络及控制系统。

一般包括工作区终端点位，水平线缆，主干线缆，层设备管理间，主设备管理间等。

统一的布线方式及设备间管理有利于工作区各种信息点位的互换，最大限度满足各种办公生活需求。

综合布线系统通常来讲，主要有两部分：网络和电话。

作为在办公中使用最广泛、最频繁的部分，系统也经常会遇到各种问题：1、电话语音不清晰、时断时续或电话不通；网络信号不好，传输慢或者传输故障:遇到此类问题，首先要检查线路两端压接是否存在故障，如有问题可重新进行压接；测量线路是否通畅，如线路出现问题，则需重新选择线路或重新敷设；设备间的配线架、交换机等设备故障也可能导致此类问题发生，这就需要对设备进行检修。

2、电话、网络移位：在工作中这是经常会遇到的问题，员工因需要对座位进行调整，想保持原来的电话及网络配置，这就需要对原有的信息接口进行调整，可以在末端重新接线，将原位置信息接口改至指定位置，或者在后端设备间进行跳线更改，将端口进行调整。

对于办公楼来说，可能每一层都有几十个甚至更多的工作点位，几百个信息端口，所以产生此类问题一定要做好记录，以便日后维护等。

3、打印机、传真机等办公设备的使用：在办公中常使用打印机、传真机也是基于电话或网络系统来进行使用。

打印机无法使用，检测域网配置，检查打印机网络接口；传真机无法使用，检查电话配置是否正确，电话线路是够正常。

弱电工程作为一个综合性强、技术复杂的工程领域，涵盖了多个分项工程。

以下是对弱电工程包含的分项工程进行的详细阐述。

一、通信系统工程通信系统工程是弱电工程的重要组成部分，它主要涵盖电话通信系统、计算机网络系统以及数据传输系统。

电话通信系统负责实现建筑物内部的语音通信，包括电话线路的铺设、电话交换机的安装与调试等。

计算机网络系统则负责构建高效、稳定的网络环境，实现数据的共享和传输。

数据传输系统则利用光缆、网线等传输介质，实现数据的高速、稳定传输。

二、广播音响系统广播音响系统主要用于公共场所的音频播放，包括背景音乐、紧急广播等。

它涉及到音频设备的选型、安装和调试，以及音频信号的传输和处理。

通过广播音响系统，可以实现音频信息的实时播放和传递，满足人们的日常需求。

三、电视信号工程电视信号工程主要包括有线电视系统和卫星电视接收系统。

有线电视系统负责将电视信号传输到用户终端，实现电视节目的观看。

详情+V bairui191而卫星电视接收系统则通过卫星接收设备，接收卫星传送的电视信号，为用户提供更加丰富的电视节目选择。

四、智能消防系统智能消防系统是弱电工程中的重要安全系统，它涵盖了火灾自动报警系统、消防联动控制系统以及消防通信系统等。

火灾自动报警系统能够在火灾发生时及时发出警报，提醒人员疏散；消防联动控制系统则能够自动控制消防设备的启动和关闭，实现火灾的自动扑救；消防通信系统则保障了消防部门与现场人员的实时通信，提高灭火效率。

五、安全防范系统安全防范系统是弱电工程中不可或缺的一部分，它主要包括闭路电视监控系统、防盗报警系统、门禁控制系统以及巡更系统等。

闭路电视监控系统通过摄像头对特定区域进行实时监控，确保场所的安全；防盗报警系统则能够在入侵发生时发出警报，提醒人员采取相应措施；门禁控制系统则通过刷卡、密码等方式控制人员进出，提高场所的安全性；巡更系统则用于管理巡逻人员的工作情况，确保巡逻工作的有效性。

六、楼宇自动化系统楼宇自动化系统是弱电工程中的高级应用，它通过将各种智能化设备集成在一起，实现对建筑物内部环境的自动调节和控制。

弱电系统简介一：本文简要介绍弱电以下系统1：闭路电视监控系统2：报警系统3：门禁系统4：访客对讲系统5：电子巡更系统6：停车场管理系统7：广播及背景音乐系统8：卫星接收及有线电视系统9：综合布线系统10：楼宇设备自控系统二：系统简要分析1：闭路电视（CCTV）监控系统闭路电视监控系统主要由前端监视设备、传输设备、终端这三大部分组成，其中终端设备可进一步分为中心控制设备和分控制设备；前、后端设备有多种构成方式，它们之间的联系(也可称作传输系统)可通过电缆、光纤、微波或无线传输等多种方式来实现。

系统构建完成后可以实时显示和控制前端采集的图像，视频存储和回放等功能。

前端监视设备用于获取被监控区域的图像，一般由摄像机和镜头、云台、编码器、防尘罩等组成，摄像机分为模拟摄像机和数字摄像机；业分为枪式摄像机，半球摄像机和高速球机。

传输设备是将摄像机输出的视频(有时包括音频)信号馈送到中心机房或其他监视点，模拟摄像机用BNC头进行与同轴电缆连接，数字摄像机用水晶头与网线进行连接，若是传输距离较长，中间可以通过光纤、光端机、光电转换器，编码器，无线网桥等进行间接传送。

终端用于显示和记录、视频处理、输出控制信号、接受前端传来的信号，包括硬盘录像机、磁盘阵列、服务器、交换机、视频信号分配放大器、矩阵(视频信号切换器)、拼接屏控制器、终端控制器(操作键盘)，电脑客户端，显示器，电视墙大屏幕等。

监控设备图样模拟摄像机（枪式摄像机）数字摄像机（半球摄像机）高速球机编码器光纤光端机光电转换器无线网桥硬盘录像机交换机磁盘阵列 NVR服务器视频信号分配放大器矩阵(视频信号切换器)拼接屏控制器终端控制器(操作键盘)电视墙大屏幕模拟视频监控系统的构成：数字视频监控系统构成2：防盗报警系统防盗报警系统是用物理方法或电子技术，自动探测发生在布防监测区域内的侵入行为，产生报警信号，并提示值班人员发生报警的区域部位，显示可能采取对策的系统。

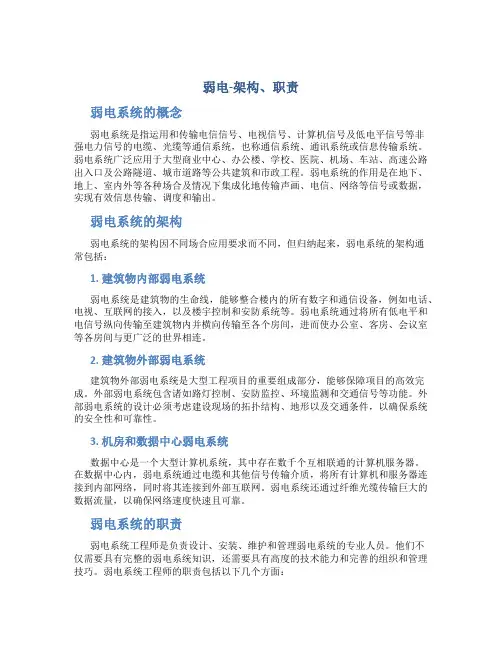

弱电-架构、职责弱电系统的概念弱电系统是指运用和传输电信信号、电视信号、计算机信号及低电平信号等非强电力信号的电缆、光缆等通信系统，也称通信系统、通讯系统或信息传输系统。

弱电系统广泛应用于大型商业中心、办公楼、学校、医院、机场、车站、高速公路出入口及公路隧道、城市道路等公共建筑和市政工程。

弱电系统的作用是在地下、地上、室内外等各种场合及情况下集成化地传输声画、电信、网络等信号或数据，实现有效信息传输、调度和输出。

弱电系统的架构弱电系统的架构因不同场合应用要求而不同，但归纳起来，弱电系统的架构通常包括：1. 建筑物内部弱电系统弱电系统是建筑物的生命线，能够整合楼内的所有数字和通信设备，例如电话、电视、互联网的接入，以及楼宇控制和安防系统等。

弱电系统通过将所有低电平和电信号纵向传输至建筑物内并横向传输至各个房间，进而使办公室、客房、会议室等各房间与更广泛的世界相连。

2. 建筑物外部弱电系统建筑物外部弱电系统是大型工程项目的重要组成部分，能够保障项目的高效完成。

外部弱电系统包含诸如路灯控制、安防监控、环境监测和交通信号等功能。

外部弱电系统的设计必须考虑建设现场的拓扑结构、地形以及交通条件，以确保系统的安全性和可靠性。

3. 机房和数据中心弱电系统数据中心是一个大型计算机系统，其中存在数千个互相联通的计算机服务器。

在数据中心内，弱电系统通过电缆和其他信号传输介质，将所有计算机和服务器连接到内部网络，同时将其连接到外部互联网。

弱电系统还通过纤维光缆传输巨大的数据流量，以确保网络速度快速且可靠。

弱电系统的职责弱电系统工程师是负责设计、安装、维护和管理弱电系统的专业人员。

他们不仅需要具有完整的弱电系统知识，还需要具有高度的技术能力和完善的组织和管理技巧。

弱电系统工程师的职责包括以下几个方面：1. 弱电系统的设计弱电系统的设计是弱电系统工程师最重要的职责之一。

设计师必须能够综合业主、技术、成本、进度等方面的要求，在满足建筑物需求的同时，提供高质量、低成本、易维护和未来可扩展的弱电系统解决方案。

弱电系统介绍（二）引言概述：弱电系统是指建筑物内部电力系统之外的一种独立电力系统。

它主要负责建筑物内各类智能化设备的供电与控制，如通信、监控、安防、电视、音频等设备。

本文将深入介绍弱电系统的各个方面，包括系统组成、功能、分类以及在建筑物中的应用。

正文：一、弱电系统的组成弱电系统由多个子系统组成，如通信子系统、安防子系统、音视频子系统等。

这些子系统通过支线和总线结构相互连接，形成一个协同工作的整体。

主要的组成部分包括：1. 控制中心：负责整个弱电系统的集中控制和监控。

2. 支线：将各个子系统连接到控制中心，传输电力和信号。

3. 设备：包括监控摄像头、报警器、通信设备、音视频设备等。

4. 数字管理平台：用于对弱电系统进行配置和管理，实现对设备的智能控制和监测。

二、弱电系统的功能弱电系统具有多种功能，主要包括：1. 供电：为各类弱电设备提供稳定可靠的电力供应。

2. 通信：实现各类设备之间的数据传输和通信。

3. 控制：对建筑物内的各类设备进行集中控制和管理。

4. 监控：通过监控设备对建筑物内部进行实时监测和录像存储。

5. 安全报警：当发生异常情况时，及时发出报警信号以保护建筑物安全。

三、弱电系统的分类根据功能和应用范围的不同，弱电系统可以分为以下几类：1. 通信系统：包括电话、网络、无线通信等设备，实现人与人之间的远程通信。

2. 安防系统：包括视频监控、入侵报警、门禁等设备，保障建筑物的安全。

3. 信息发布系统：包括电视、广播、会议系统等设备，传达信息和进行交流。

4. 自动化控制系统：包括智能照明、环境控制等设备，实现对建筑物内部环境的控制。

5. 音视频系统：包括背景音乐、会议音响、家庭影院等设备，提供音视频娱乐服务。

四、弱电系统在建筑物中的应用弱电系统在各类建筑物中都得到了广泛应用，包括住宅、商业建筑、办公楼、工厂等。

其主要应用场景包括：1. 安全保障：通过视频监控、门禁等设备，保护建筑物内的人员和财产安全。
