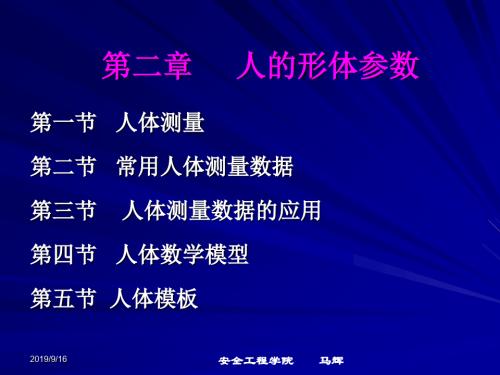

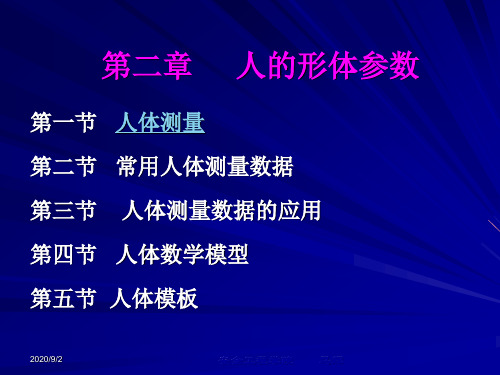

人机工程学人的形体参数

人体尺寸测量一、人体尺寸测量的基础国标GB/T 5703-1999 规定了人机工程学使用的成年人和青少年的人体测量术语，该标准规定，只有在被测者姿势、测量基准面、测量方向、测点等符合下列要求的前提下，测量数据才是有效的。

1．被测者姿势1）立姿数据才是有效的。

指被测者挺胸直立，头部以眼耳平面定位，眼睛平视前方，肩部放松，上肢自然下垂，手伸直，手掌朝向体侧，手指轻贴大腿侧面，自然伸直膝部，左、右足后跟并拢，前端分开，使两足大致呈45o夹角，体重均匀分布于两足。

2）坐姿指被测者挺胸坐在被调节到腓骨头高度的平面上，头部以眼耳平面定位，眼睛平视前方，左、右大腿大致平行，膝弯屈大致成直角，足平放在地面上，手轻放在大腿上。

2．测量基准面人体测量基准面的定位是由三个互为垂直的轴（铅垂轴、纵轴、横轴）来决定的。

人体测量中设定的轴线和基准面如图2-1所示。

图2-1人体测量基准面1）矢状面通过铅垂轴和纵轴的平面及与其平行的所有平面都称为矢状面。

2）正中矢状面在矢状面中，把通过人体正中线的矢状面称为正中矢状面。

正中矢状面将人体分为左右对称的两部分。

3）冠状面通过铅垂轴和横轴的平面及与其平行的所有平面都称为冠状面。

冠状面将人体分成前后两部分。

4）水平面与矢状面和冠状面同时垂直的所有平面都称为水平面。

水平面将人体分成上下两部分。

5）眼耳平面通过左、右耳屏点及右眼眶下点的水平面称为眼耳平面。

3．测量方向1）在人体上、下方向上，将上方称为头侧端，将下方称为足侧端。

2）在人体左、右方向上，将靠近正中矢状面的方向称为内侧，将远离正中矢状面的方向称为外侧。

3）在四肢上，将靠近四肢附着部位的称为近位，将远离四肢附着部位的称为远位。

4）在上肢上，将挠骨侧称为挠侧，将尺骨侧称为尺侧。

5）在下肢上，将胫骨侧称为胫侧，将腓骨侧称为腓侧。

4．支承面和衣着立姿时站立的地面或平台以及坐姿时的椅平面应该是水平、稳固、不可压缩的。

要求被测量者裸体或穿着尽量少的内衣（如只穿内裤和背心）测量，在后者情况下，在测量胸围时，男性应撩起背心，女性应松开胸罩进行测量。

人体工程学下发数据在已知身高的情况下——如下：男子（立姿）1、眼高——0.933H2、肩高——0.844H3、肘高——0.600H4、脐高——0.600H5、臀高——0.467H6、膝高——0.267H7、腕—腕距——0.800H8、肩—肩距——0.222H9、胸深0.178H 10、前臂长（包括手）0.267H11、肩—指距——0.467H 12、双手展宽——1.000H13、手举起最高点——1.278H（坐姿）14、坐高——0.222H 15、头顶—座距——0.533H16、眼—坐距——0.467H 17、膝高——0.267H18、头顶高——0.733H 19、眼高——0.700H20、肩高——0.567H 21、肘高——0.356H22、腿高——0.300H 23、坐深——0.267H女子（立姿）1、眼高——0.933H2、肩高——0.844H3、肘高——0.600H4、脐高——0.600H5、臀高——0.467H6、膝高——0.267H7、腕—腕距——0.800H8、肩—肩距——0.213H9、胸深0.133H～0.177H 10、前臂长（包括手）0.267H11、肩—指距——0.467H 12、双手展宽——1.000H13、手举起最高点——1.278H（坐姿）14、坐高——0.222H 15、头顶—座距——0.533H16、眼—坐距——0.467H 17、膝高——0.267H18、头顶高——0.733H 19、眼高——0.700H20、肩高——0.567H 21、肘高——0.356H22、腿高——0.300H 23、坐深——0.267H在已知人的身高H（cm）、体重W（kg）、体积V时，身体中心关节的距离）（单人）1、一人侧立宽度——（静）30；（动）512、一人侧立、一人正立宽度——（静）119；（动）903、一人正立宽度——（静）66；（动）534、一人单手提箱宽度——（静）81；（动）715、一人双手提箱宽度——（静）102；（动）916、一人单手托盘宽度——（静）102；（动）917、一人单手打伞宽度——（静）122；（动）1128、一人正面坐姿宽度——（静）91；（动）769、一人扶梯下楼宽度——（单向）76；（双向）122单位: mm百分位数 1 5 10 50 90 95 9 身高1543 1583 1604 1678 1754 1775 1814 体重kg 44 48 50 59 71 75 83 眼高1436 1474 1495 1568 1643 1664 1705 肘高925 954 968 1024 1079 1096 1128 坐高836 856 870 908 947 958 979 坐姿眼高729 749 761 798 836 847 868 坐姿肘高214 228 235 263 291 298 312 坐姿大腿厚103 112 116 130 146 151 160 坐姿膝高441 456 464 493 523 532 549 坐深407 421 429 457 486 494 510 臀膝距499 515 524 554 585 595 613 胸宽242 253 259 280 307 315 331 最大肩宽383 398 405 431 460 469 486 坐姿臀宽284 295 300 321 347 355 369 坐姿两肘间宽353 371 381 422 473 489 518（毫米）1、身高:1800(1660)2、肩高：15003、肘高：9004、中指尖上举高：19505、肩宽：4206、胸厚：2707、肩指点举例：630 8、腋下高：12309、踮高：2100 10、坐高:96011、坐姿肘高:270 12、坐姿膝高：54013、坐姿大腿厚：150 14、小腿加足高：45015、臀膝距：670 16、坐深：45017、坐自两肘肩宽：450 18、坐姿臀宽：390 19、蹲高：1200 20、蹲距：690 21、单腿跪高：132022、卧式高度：4501、立姿：单手托举最大高度：1860 单手托举舒适高度：1650单手推拉最大高度：1950 单手推拉舒适高度：1500单手取放最大高度：1800 单手取放舒适高度：13502、坐姿：阅读桌台面的舒适高度：720 写字台台面的舒适高度：690打字桌台面的舒适高度：660 单手推拉舒适高度：360单手取放舒适高度：9603、弯姿单手推拉舒适高度：480 单手取放舒适高度：7804、蹲姿单手推拉舒适高度：480 单手取放舒适高度：6605、跪姿单腿推拉舒适高度：660 单腿取放舒适高度：720（最小值+安全尺寸，单位：毫米）1、立姿单手托举：510+150 单手推拉：600+150单手取放的柜前距离：360+150 单手取放的搁置深度：420 2、坐姿看书：480+200 写字：480+200打字：480+200 单手推拉：570+200单手取放的柜前距离：480+200 单手取放的搁置深度：420 人可以从椅子上占其所需的最小距离810大腿进入桌面下的空间为：330~4003、弯姿单手推拉柜前距离：780+200 单手取放柜前距离：750+200 单手取放的搁置深度：4204、蹲姿单手推拉柜前距离：780+200 单手取放柜前距离：600+200 单手取放的搁置深度：330 前后的占地面积：9005、跪姿单手推拉柜前距离：900+200 单手取放柜前距离：900+200 单手取放的搁置深度：330- 11 -。

人体工程学下发数据如下：男子（立姿）1、眼高——0.933H2、肩高——0.844H3、肘高——0.600H4、脐高——0.600H5、臀高——0.467H6、膝高——0.267H7、腕—腕距——0.800H8、肩—肩距——0.222H9、胸深0.178H 10、前臂长（包括手）0.267H11、肩—指距——0.467H 12、双手展宽——1.000H13、手举起最高点——1.278H（坐姿）14、坐高——0.222H 15、头顶—座距——0.533H16、眼—坐距——0.467H 17、膝高——0.267H18、头顶高——0.733H 19、眼高——0.700H20、肩高——0.567H 21、肘高——0.356H22、腿高——0.300H 23、坐深——0.267H女子（立姿）1、眼高——0.933H2、肩高——0.844H3、肘高——0.600H4、脐高——0.600H5、臀高——0.467H6、膝高——0.267H7、腕—腕距——0.800H8、肩—肩距——0.213H9、胸深0.133H～0.177H 10、前臂长（包括手）0.267H11、肩—指距——0.467H 12、双手展宽——1.000H13、手举起最高点——1.278H（坐姿）14、坐高——0.222H 15、头顶—座距——0.533H16、眼—坐距——0.467H 17、膝高——0.267H18、头顶高——0.733H 19、眼高——0.700H20、肩高——0.567H 21、肘高——0.356H22、腿高——0.300H 23、坐深——0.267HH （cm ）、体重W （kg ）、体积V 时，身体中心关节的距离）（单人）1、一人侧立宽度——（静）30；（动）512、一人侧立、一人正立宽度——（静）119；（动）903、一人正立宽度——（静）66；（动）534、一人单手提箱宽度——（静）81；（动）715、一人双手提箱宽度——（静）102；（动）916、一人单手托盘宽度——（静）102；（动）917、一人单手打伞宽度——（静）122；（动）1128、一人正面坐姿宽度——（静）91；（动）769、一人扶梯下楼宽度——（单向）76；（双向）122单位: mm百分位数 1 5 10 50 90 95 9 身高1543 1583 1604 1678 1754 1775 1814 体重kg 44 48 50 59 71 75 83 眼高1436 1474 1495 1568 1643 1664 1705 肘高925 954 968 1024 1079 1096 1128 坐高836 856 870 908 947 958 979 坐姿眼高729 749 761 798 836 847 868 坐姿肘高214 228 235 263 291 298 312 坐姿大腿厚103 112 116 130 146 151 160 坐姿膝高441 456 464 493 523 532 549 坐深407 421 429 457 486 494 510 臀膝距499 515 524 554 585 595 613 胸宽242 253 259 280 307 315 331 最大肩宽383 398 405 431 460 469 486坐姿臀宽284 295 300 321 347 355 369 坐姿两肘间宽353 371 381 422 473 489 5181、身高:1800(1660)2、肩高：15003、肘高：9004、中指尖上举高：19505、肩宽：4206、胸厚：2707、肩指点举例：630 8、腋下高：12309、踮高：2100 10、坐高:96011、坐姿肘高:270 12、坐姿膝高：54013、坐姿大腿厚：150 14、小腿加足高：45015、臀膝距：670 16、坐深：45017、坐自两肘肩宽：450 18、坐姿臀宽：390 19、蹲高：1200 20、蹲距：690 21、单腿跪高：132022、卧式高度：4501、立姿：单手托举最大高度：1860 单手托举舒适高度：1650单手推拉最大高度：1950 单手推拉舒适高度：1500单手取放最大高度：1800 单手取放舒适高度：13502、坐姿：阅读桌台面的舒适高度：720 写字台台面的舒适高度：690打字桌台面的舒适高度：660 单手推拉舒适高度：360单手取放舒适高度：9603、弯姿单手推拉舒适高度：480 单手取放舒适高度：7804、蹲姿单手推拉舒适高度：480 单手取放舒适高度：6605、跪姿单腿推拉舒适高度：660 单腿取放舒适高度：720+安全尺寸，单位：毫米）1、立姿单手托举：510+150 单手推拉：600+150单手取放的柜前距离：360+150 单手取放的搁置深度：4202、坐姿看书：480+200 写字：480+200打字：480+200 单手推拉：570+200单手取放的柜前距离：480+200 单手取放的搁置深度：420人可以从椅子上占其所需的最小距离810大腿进入桌面下的空间为：330~4003、弯姿单手推拉柜前距离：780+200 单手取放柜前距离：750+200单手取放的搁置深度：4204、蹲姿单手推拉柜前距离：780+200 单手取放柜前距离：600+200单手取放的搁置深度：330 前后的占地面积：9005、跪姿单手推拉柜前距离：900+200 单手取放柜前距离：900+200单手取放的搁置深度：330人体工程学资料下发授课教师：杜珺- 11 -。
