纯电动汽车结构原理与检修学习任务2-1 纯电动汽车高压安全

任务一纯电动汽车高压安全防护一、教学目标（一）知识目标1.能够通过与客户交流和查阅相关维修技术资料获取车辆信息。

2.能够独立制订工作计划并按计划实施。

3.高压安全防护装备的检查。

4.高压安全防护及触电急救。

（二）能力目标将系统复杂的知识图表化——对知识进行加工提炼，绘制图表，便于理解、记忆和复习，提高自学能力。

（三）素质目标1.在学习和检修过程中，遵守汽车维修安全操作规程，并养成 7S 现场管理的工作习惯。

2.能与小组成员顺畅沟通、通力协作，共同完成任务。

3.能客观进行自评、互评，具备接受他人的评价的承受力。

二、教学重难点高压安全防护装备的检查、个人及车辆的高压安全防护，触电急救三、教学内容1.作业前准备工作维修工作人员对纯电动汽车进行维护时，一定要穿好绝缘鞋，身上不要携带金属物品，如项链、戒指、口袋里不要装硬币等。

使用至少1000V 耐久性的绝缘手套，并在使用前确认是否破损，在未佩戴绝缘手套的情况下不要直接接触高压电部分。

进行场地检查，在比较明显的位置使用三角警示牌提醒其他人员“高电压作业中触模危险”。

将维修车辆停放在维修工作区域时，先确认地面和发动机舱内没水，不允许在潮湿的环境下作业。

确认工作区域内配有二氧化碳灭火器。

准备所需维修工具，确认维修工具经过绝缘处理。

切忌手上沾有水时进行高压作业或在高压部件沾有水的状态下作业。

在地面或周围湿度过高时，须停止作业。

切断高压系统电源，首先切断手动维修开关。

2.人身安全防护装备（1）绝缘手套绝缘手套是用天然橡胶制成的，用绝缘橡胶或乳胶经压片、模压、硫化或浸模成型的五指手套，主要用于电工作业，是个体防护装备中绝缘防护的重要组成部分。

在使用前必须对绝缘手套进行充气检验，若发现有破损则不能使用。

（2）绝缘鞋绝缘鞋的作用是使人体与地面绝缘，防止电流通过人体与大地之间构成通路，对人体造成电击伤害，使触电时的危险降低到最小程度，所以电气作业时不仅要戴绝缘手套，还要穿绝缘鞋。

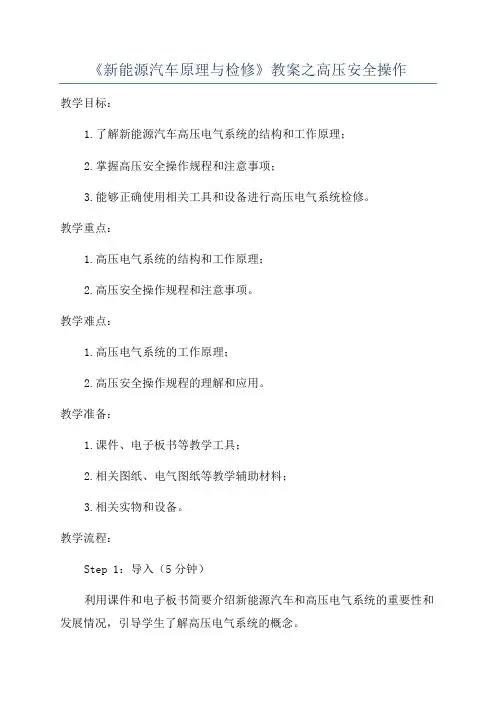

《新能源汽车原理与检修》教案之高压安全操作教学目标：1.了解新能源汽车高压电气系统的结构和工作原理；2.掌握高压安全操作规程和注意事项；3.能够正确使用相关工具和设备进行高压电气系统检修。

教学重点：1.高压电气系统的结构和工作原理；2.高压安全操作规程和注意事项。

教学难点：1.高压电气系统的工作原理；2.高压安全操作规程的理解和应用。

教学准备：1.课件、电子板书等教学工具；2.相关图纸、电气图纸等教学辅助材料；3.相关实物和设备。

教学流程：Step 1：导入（5分钟）利用课件和电子板书简要介绍新能源汽车和高压电气系统的重要性和发展情况，引导学生了解高压电气系统的概念。

Step 2：讲解高压电气系统的工作原理（20分钟）使用课件和电子板书，结合相关图纸和电气图纸，向学生详细介绍高压电气系统的结构和工作原理，包括高压电池、控制器、电机等组成部分的功能和相互作用，以及电力流动的路径和原理。

Step 3：讲解高压安全操作规程和注意事项（30分钟）通过课件和电子板书，向学生讲解高压安全操作规程和注意事项，包括：1.高压电气系统的检修前准备工作，如穿戴必要的防护装备、确保工具和设备的完好性等；2.高压电气系统的操作流程，如切断电源、松开电气连接件、绝缘操作等；3.高压电气系统的故障排除方法，如如何判断故障、如何使用相关工具和设备进行检修等。

Step 4：案例分析和讨论（25分钟）结合实际案例，引导学生分析和讨论高压电气系统的故障原因和解决方法，加深对高压安全操作规程和注意事项的理解和应用能力。

Step 5：小结和回顾（10分钟）总结本节课的内容，重点回顾高压电气系统的工作原理和高压安全操作规程和注意事项，以及相关故障排除方法。

Step 6：作业布置（5分钟）布置相关作业，要求学生通过查阅资料和实践操作，总结高压电气系统的工作原理和高压安全操作规程，并掌握相关故障排除方法。

教学反思：本节课侧重介绍高压电气系统的工作原理和高压安全操作规程，结合实际案例进行分析和讨论。

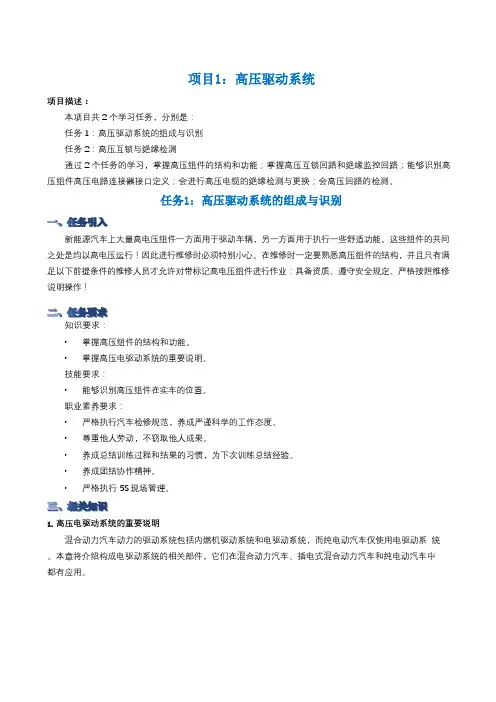

项目1：高压驱动系统项目描述：本项目共 2 个学习任务，分别是：任务 1：高压驱动系统的组成与识别任务 2：高压互锁与绝缘检测通过 2 个任务的学习，掌握高压组件的结构和功能；掌握高压互锁回路和绝缘监控回路；能够识别高压组件高压电路连接器接口定义；会进行高压电缆的绝缘检测与更换；会高压回路的检测。

任务1：高压驱动系统的组成与识别新能源汽车上大量高电压组件一方面用于驱动车辆，另一方面用于执行一些舒适功能。

这些组件的共同之处是均以高电压运行！因此进行维修时必须特别小心。

在维修时一定要熟悉高压组件的结构，并且只有满足以下前提条件的维修人员才允许对带标记高电压组件进行作业：具备资质、遵守安全规定、严格按照维修说明操作！知识要求：•掌握高压组件的结构和功能。

•掌握高压电驱动系统的重要说明。

技能要求：•能够识别高压组件在实车的位置。

职业素养要求：•严格执行汽车检修规范，养成严谨科学的工作态度。

•尊重他人劳动，不窃取他人成果。

•养成总结训练过程和结果的习惯，为下次训练总结经验。

•养成团结协作精神。

•严格执行 5S 现场管理。

1.高压电驱动系统的重要说明混合动力汽车动力的驱动系统包括内燃机驱动系统和电驱动系统，而纯电动汽车仅使用电驱动系统。

本章将介绍构成电驱动系统的相关部件，它们在混合动力汽车、插电式混合动力汽车和纯电动汽车中都有应用。

1.1高压标记每个高压组件的壳体上都带有一个标记，如图 4-1-1 所示。

维修人员或任何其他车主均可通过标记直观看出高电压可能带来的危险。

图 4-1-1 高压组件警告提示牌有关标记的特殊情况是高电压导线。

由于导线可能有几米长，因此在一处或两处通过警告提示牌标记意义不大。

维修人员可能会忽视这些标牌，因此用橙色警告色标记出所有高电压导线。

高电压导线的插头以及高电压安全插头也采用橙色设计，如图 4-1-2 所示。

图 4-1-2 高电压导线的橙色标记1.2高电压插头无论扁平亦或圆形高电压插头，松开或固定时都必须严格遵守规定顺序。

学习任务高压安全操作【学习目标】1.了解电动汽车的高压保护措施。

2.能够正确识别电动汽车高压部件3.能够正确地使用高压检测工具。

4.掌握基本维修操作规程。

5.掌握对高压部分进行绝缘检查和互锁检查的方法。

【任务目标】客户委托：按照正确的操作规程对车辆进行检查一辆纯电动汽车仪表盘高压系统故障警告灯点亮，车辆不能行驶。

作为一名维修技术人员要对此车进行维修，请按照正确的操作规程对车辆进行检查。

【知识准备】一、车辆的电气防护在电动汽车上存在高压电，为了保证驾驶和维修安全，必须进行必要的电气防护。

防护的措施主要有：高压正极和高压负极使用各自单独的高压线；系统带有等电位线，用于引开接触电压；插头和连接均有接触保护；动力电池上有可控的高压正极触点和高压负极触点；动力电池上安装有维修开关，在拔下维修开关后高电压断电或电压下降；采用电绝缘式DC/DC转换器；高压部件内的中间电容器会进行放电；高压元件上有互锁安全线；高压元件采用绝缘监控；在识别出碰撞时，动力电池上的高压触点就会断开。

1.高压电气网络防护对于电动汽车的高压部分，电气网络结构就决定了从供电器（比如动力电池）到用电器（比如电机）的电能传输路径。

图1-10所示为一般的电气网络结构类型。

电气网络的结构说明见表1-2。

TN网络系统TT网络系统1T网络系统图1-10—般的电气网络结构类型表1-2电气网络的结构说明当前行驶状态是什么，高压系统都会立即被断电，图1-11所示说明了这种情况。

车辆中所用的高压网络就是一种IT网络系统，如图1-12所示。

对于IT网络系统，由于高压电有单独的回路，与壳体绝缘，所以就不会有电流经车身，而是流向动力电池负极。

IT网络系统的优点是如果从正极到壳体的导线出现故障，IT网络系统不会被断电。

图1-11TN网络系统和TT网络系统图1-12IT网络系统IT网络系统出现等电位连接故障，如图1-13所示。

第一个故障在车上出现时，系统仍能工作，有报警信息。
