石墨烯的结构与性能

石墨烯的性质及应用石墨烯是一种由碳原子通过共价键结合形成的二维晶体结构，具有一系列独特的性质和应用潜力。

以下将详细介绍石墨烯的性质和应用。

性质：1. 单层结构：石墨烯是由单层碳原子构成的二维晶体结构，在垂直方向上只有一个原子层，具有单层的特点。

2. 高强度：尽管石墨烯只有一个碳原子层，但其强度非常高。

石墨烯的破断强度远远超过钢铁，是已知最强硬的材料之一。

3. 高导电性：石墨烯的碳原子呈现出类似于蜂窝状的排列方式，使得电子能够在其表面自由传导。

石墨烯的电子迁移率是晶体硅的200倍以上，使得其具有非常高的导电性能。

4. 高热导性：由于石墨烯中的碳原子排列紧密，热量传递效率非常高。

石墨烯的热导率超过铜的13000倍，是已知最高的热导材料之一。

5. 弹性：石墨烯具有非常强的弹性，在拉伸过程中可以扩展到原始长度的20%以上，然后恢复到原始形状。

这种弹性使得石墨烯在柔性电子学和拉伸传感器等领域具有广泛应用。

应用：1. 电子器件：石墨烯的高导电性和高迁移率使其成为制造高速电子器件的理想材料。

石墨烯可以作为传统半导体材料的替代品，用于制造更小、更快的电子元件，如晶体管、电容器和电路等。

2. 透明导电膜：石墨烯具有优异的透明导电性能，可以制备成透明导电膜，用于制造触摸屏、显示器和太阳能电池等设备。

相比于传统的氧化铟锡(ITO)薄膜，石墨烯具有更好的柔性和耐久性。

3. 电池材料：石墨烯可以用作锂离子电池的电极材料，具有高电导性和高比表面积的优势。

石墨烯电极可以提高电池的充放电速度和储能密度，有望在电动汽车和可再生能源储存等领域得到应用。

4. 传感器：石墨烯具有优异的电子迁移率和极高的比表面积，使其成为制造高灵敏传感器的理想材料。

石墨烯传感器可以用于检测气体、压力、湿度和生物分子等，具有快速响应和高灵敏度的特点。

5. 柔性电子学：石墨烯的高强度和高弹性使其成为柔性电子学的重要组成部分。

石墨烯可以制备成柔性电路、柔性显示屏和柔性传感器等，有望应用于可穿戴设备、智能医疗和可卷曲设备等领域。

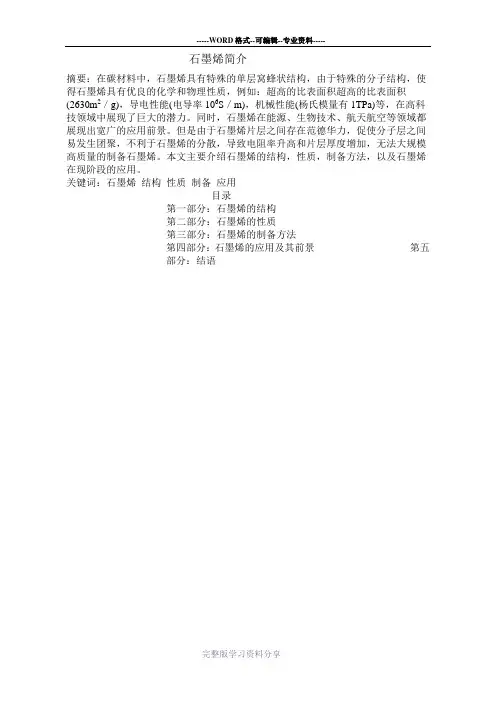

石墨烯简介摘要：在碳材料中，石墨烯具有特殊的单层窝蜂状结构，由于特殊的分子结构，使得石墨烯具有优良的化学和物理性质，例如：超高的比表面积超高的比表面积(2630m2／g)，导电性能(电导率106S／m)，机械性能(杨氏模量有1TPa)等，在高科技领域中展现了巨大的潜力。

同时，石墨烯在能源、生物技术、航天航空等领域都展现出宽广的应用前景。

但是由于石墨烯片层之间存在范德华力，促使分子层之间易发生团聚，不利于石墨烯的分散，导致电阻率升高和片层厚度增加，无法大规模高质量的制备石墨烯。

本文主要介绍石墨烯的结构，性质，制备方法，以及石墨烯在现阶段的应用。

关键词：石墨烯结构性质制备应用目录第一部分：石墨烯的结构第二部分：石墨烯的性质第三部分：石墨烯的制备方法第四部分：石墨烯的应用及其前景第五部分：结语第一部分：石墨烯的结构严格意义上的石墨烯原子排列与单层石墨的相同，厚度仅有一个原子尺寸，即0．335nm，因此又被称为目前世界上已知的最薄的材料，每个碳原子附近有三个碳原子连接成键，碳．碳键长0.142nm，通过sp2杂化与邻近的三个碳原子成键形成正六边形，连接十分牢固，因此可是称为最坚硬的材料。

然后每个正六边形在二维结构平面，不断无限延伸形成了一个巨大的平面多环芳烃[1]，如图1-1所示。

2007年，Meryer[2]根据自己的研究发现大多数的石墨烯片层呈现单原子厚度，同时表现出有序的结构，通过透射电镜发现，该片层并非完全平整，表现出粗糙的起伏。

也正因为这种褶皱的存在，才使得二维晶体结构能够存在。

图1-1石墨烯的结构构型第二部分：石墨烯的性质石墨烯在力学、电学、光学、热学等方面具有优异特性。

力学特性石墨烯中，碳原子之间的连接处于非常柔韧的状态．当被施加外部机械力时，碳原子面会弯曲变形．碳原子不必重新排列来适应外力，因此保持了结构稳定。

石墨烯是人类已知强度最高的材料，比世界上强度最高的钢铁高100多倍。

电学特性石墨烯具有超高的电子迁移率，它的导电性远高于目前任何高温超导材料。

第一章石墨烯性能及相关概念之迟辟智美创作1石墨烯概念石墨烯（Graphene）是从石墨资料中剥离出来、由碳原子组成的只有一层原子厚度的二维晶体.石墨烯狭义上指单层石墨，厚度为0.335nm，仅有一层碳原子.但实际上，10层以内的石墨结构也可称作石墨烯，而10层以上的则被称为石墨薄膜.单层石墨烯是指只有一个碳原子层厚度的石墨，碳原子-碳原子之间依靠共价键相连接而形成蜂窝状结构.完美的石墨烯具有理想的二维晶体结构，由六边形晶格组成，理论比概况积高达2.6×102 m2 /g.石墨烯具有优异的导热性能(3×103W/(m•K))和力学性能(1.06×103 GPa).另外，石墨烯稳定的正六边形晶格结构使其具有优良的导电性，室温下的电子迁移率高达1.5×104 cm2 /(V·s).石墨烯特殊的结构、突出的导热导电性能和力学性能，引起科学界巨年夜兴趣，成为资料科学研究热点.石墨烯结构图2石墨烯结构石墨烯指仅有一个原子标准厚单层石墨层片，由sp2 杂化的碳原子紧密排列而成的蜂窝状晶体结构.石墨烯中碳-碳键长约为0.142nm.每个晶格内有三个σ键，连接十分牢固形成了稳定的六边状.垂直于晶面方向上的π键在石墨烯导电的过程中起到了很年夜的作用.石墨烯是石墨、碳纳米管、富勒烯的基本组成单位，可以将它看做一个无限年夜的芳香族分子，平面多环烃的极限情况就是石墨烯.形象来说，石墨烯是由单层碳原子紧密聚积成二维蜂窝状晶格结构，看上去就像一张六边形网格构成的平面.在单层石墨烯中，每个碳原子通过sp2 杂化与周围碳原子成键给构整流变形，每一个六边单位实际上类似苯环，碳原子都贡献出个一个未成键电子.单层石墨烯厚度仅0.35nm ，约为头发丝直径的二十万分之一.石墨烯的结构非常稳定，碳原子之间连接及其柔韧.受到外力时，碳原子面会发生弯曲变形，使碳原子不用重新排列来适应外力，从而保证了自身的结构稳定性.石墨烯是有限结构，能够以纳米级条带形式存在.纳米条带中电荷横向移动时会在中性点附近发生一个能量势垒，势垒随条带宽度的减小而增年夜.因此，通过控制石墨烯条带的宽度即可以进一步获得需要的势垒.这一特性是开发以石墨烯为基础的电子器件的基础.石墨烯能带结构图3石墨烯性能石墨烯是一种超轻资料，面密度为0.77mg/m2，的主要性能是：一是具有超强的导电性.石墨烯的电子迁移率比纳米碳管或硅晶体高，是硅的100倍，在室温下可以到达15 000cm2 /( V·s) .电阻率比铝、铜和银低很多，只有10 ～6Ω·cm 左右.二是具有超强的导热性.石墨烯的导热性能优于碳纳米管，是铜、铝等金属的数10倍，导热系数高达5300W/m•K.三是具有超强的力学性，石墨烯的硬度超越金刚石，断裂强度到达钢铁的100倍.四是具有超强的透光性.石墨烯的吸光率非常小，透光率高达97. 7%.五是具有超强的比概况积.石墨烯的比概况积每克比普通活性炭高出1130m2，到达2630m2 /g.3.1 石墨烯的光学性能石墨烯是已知的世上最薄、最坚硬的纳米资料，它几乎是完全透明的，只吸收2.3%的光，具有优异的光学性能.理论和实验结果标明，单层石墨烯吸收2.3%的可见光，即透过率为97.7%.从基底到单层石墨烯、双层石墨烯的可见光透射率依次相差2.3%，因此可以根据石墨烯薄膜的可见光透射率来估算其层数.结合非交互狄拉克-费米子理论，模拟石墨烯的透射率，可以得出与实验数据相符的结果.根据折射和干涉原理，分歧层数的石墨烯在光学显微镜下会显示出分歧的颜色和比较度，为石墨烯层数的分辨提供了方便.理论和实验标明年夜面积石墨烯薄膜同样具有优异的光学性能，且其光学特性岁石墨烯的厚度发生变动.石墨烯薄膜是一种典范的透明导电薄膜，可以取代氧化铟锡（ITO）、掺氟氧化铟（FTO）等传统薄膜资料，即可克服ITO薄膜的脆性缺点，也可解决铟资源稀缺对应用的限制等诸多问题.石墨烯透明导电薄膜可作为染料敏化太阳能电池和液晶设备的窗口层电极.另外，当入射光的强度超越某一临界值时，石墨烯对其的吸收会到达饱和.这一非线性光学行为成为饱和吸收.在近红外光谱区，在强光辐照下，由于其宽波段吸收和零带隙的特点，石墨烯会慢慢接近饱和吸收.利用这一性质，石墨烯可用于超快速光子学，如光纤激光器等.3.2 石墨烯的电学性能石墨烯的每个碳原子均为sp2杂化，并贡献剩余一个p轨道电子形成π键，π电子可以自由移动，赋予石墨烯优异的导电性.由于原子间作用力非常强，在常温下，即使周围碳原子发生碰撞，石墨烯中的电子收到的干扰也很小.电子在石墨烯中传输时不容易发生散射，传输效率1.5×105cm2/(V·s)，约为硅中电子迁移率的140倍.其电导率可达106s/m，而电阻率只约10-6Ω·cm，比铜或银更低，为世上电阻率最小的资料.因其电阻率极低，电子迁移的速度极快，因此被期待可用来发展更薄、导电速度更快的新一代电子元件或晶体管.由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池.石墨烯的呈现在科学界激起了巨年夜的波涛.人们发现，石墨烯具有非同寻常的导电性能，超越钢铁数十倍的强度和极好的透光性，它的呈现有望在现代电子科技领域引发一轮革命.在石墨烯中，电子能够极为高效地迁移，而传统的半导体和导体，例如硅和铜远没有石墨烯暗示得好.由于电子和原子的碰撞，传统的半导体和导体用热的形式释放了一些能量，2013年一般的电脑芯片以这种方式浪费72%-81%的电能，石墨烯则分歧，它的电子能量不会被损耗，这使它具有了非比寻常的优良特性.3.3 石墨烯的力学性能石墨烯是一直资料中强度和硬度最高的晶体结构.其抗拉强度和弹性模量分别为125GPa和1.1TPa.石墨烯的强度极限为42N/m2.理想石墨烯的强度约为普通钢的100倍，面积为1m2的石墨烯层片可接受4kg的质量.石墨烯可作为一种典范的二维增强资料，在复合资料领域具有潜在的应用价值.石墨烯的强度比金刚石还要硬，在高温下，还能坚持其原有的形态，从这一点就震撼了物理界，主要是因为石墨烯内碳原子排列是有规有律的，当施加外力作用于石墨烯时，内部的碳原子不会发生位移，只是发生了弯曲变形，就可以抵抗外力，保证自己的稳定性.石墨烯的室温热导率是室温下铜的热导率的10倍多，导热系数高5300W/m•K，高于碳纳米管和金刚石.石墨烯的理论比概况积可达2630m2/g，用石墨烯支撑的微传感器可以感应单个原子或分子，当气体附着或脱离石墨烯概况时，吸附的分子改变了石墨烯的局部载流子浓度，招致电阻发生阶跃型变动.这一特性可用于制作气体传感器.理论计算标明，石墨烯与锂可形成多孔复合结构，具有极强的氢气贮存能力.3.5 石墨烯的磁学性能石墨烯氢化以后往往会具有铁磁性，主要是由于石墨烯在氢化以后，在边缘处有孤对电子对，这样就使得石墨烯有磁性.研究人员还在有磁场的情况下，做过通过改变温度，看能否让石墨烯的磁性有所变动.确定磁场强度为1T，当温度T＜90K 时，石墨烯会暗示出顺磁特性；当温度T＞90K 时，石墨烯会呈现出了反磁特性.3.6 石墨烯的化学性能石墨烯的电子性质受到了广泛关注，然而石墨烯的化学性质却一直无人问津，至今关于石墨烯化学性能我们只知道的是：石墨烯可以将周围的原子和分子进行有序的吸附（例如：二氧化氮，氨，钾），这条性质和我们所认知的活性炭有些相似.二氧化氮，氨，钾往往是被作为给体或受体，使得石墨烯内部的碳原子浓度发生变动，然而石墨烯自己就是一种导电资料.其它的吸附物，如氢离子和氢氧根离子则会发生导电性很差的衍生物，但这些都不是新的化合物，只是石墨烯装饰分歧吸附物而已.由于石墨烯和石墨都是碳的同素异形体，从化学的角度上来看，往往它们具有一些相同的性质，所以在一些石墨烯不熟悉的领域可以通过石墨来进行相应的实验，来发现石墨烯的规律，有了这条比力简单又方便的思想，在未来，石墨烯更多的化学性质将会被挖掘出来.石墨烯的光学、电学、力学以及热学特性示意图。

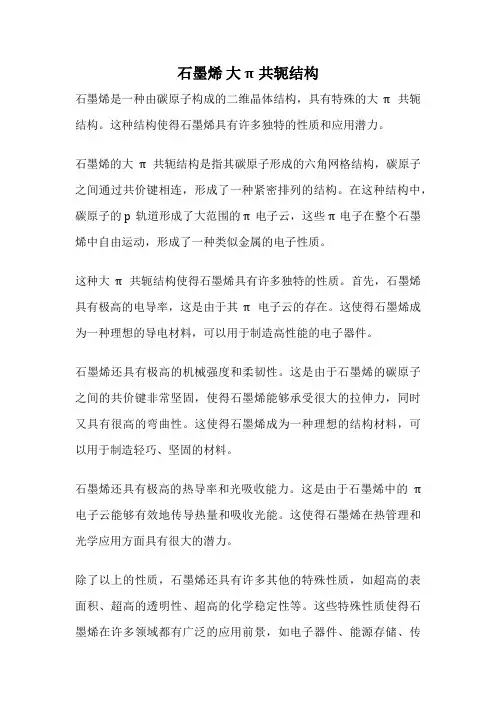

石墨烯大π共轭结构
石墨烯是一种由碳原子构成的二维晶体结构，具有特殊的大π共轭结构。

这种结构使得石墨烯具有许多独特的性质和应用潜力。

石墨烯的大π共轭结构是指其碳原子形成的六角网格结构，碳原子之间通过共价键相连，形成了一种紧密排列的结构。

在这种结构中，碳原子的p轨道形成了大范围的π电子云，这些π电子在整个石墨烯中自由运动，形成了一种类似金属的电子性质。

这种大π共轭结构使得石墨烯具有许多独特的性质。

首先，石墨烯具有极高的电导率，这是由于其π电子云的存在。

这使得石墨烯成为一种理想的导电材料，可以用于制造高性能的电子器件。

石墨烯还具有极高的机械强度和柔韧性。

这是由于石墨烯的碳原子之间的共价键非常坚固，使得石墨烯能够承受很大的拉伸力，同时又具有很高的弯曲性。

这使得石墨烯成为一种理想的结构材料，可以用于制造轻巧、坚固的材料。

石墨烯还具有极高的热导率和光吸收能力。

这是由于石墨烯中的π电子云能够有效地传导热量和吸收光能。

这使得石墨烯在热管理和光学应用方面具有很大的潜力。

除了以上的性质，石墨烯还具有许多其他的特殊性质，如超高的表面积、超高的透明性、超高的化学稳定性等。

这些特殊性质使得石墨烯在许多领域都有广泛的应用前景，如电子器件、能源存储、传
感器、催化剂等。

石墨烯的大π共轭结构赋予了它许多独特的性质和应用潜力。

通过充分发挥石墨烯的优势，可以为人类社会带来许多创新和进步。

但是，我们也需要认识到石墨烯的挑战和风险，如制备难度、环境影响等。

只有在充分考虑这些因素的基础上，才能更好地利用石墨烯的大π共轭结构，推动科学技术的发展和社会的进步。

石墨烯的物理性质及其应用石墨烯是由碳原子组成的二维材料，具有许多特殊的物理性质，如高导热性、高电导性、高透明度、高强度等，因此在科学研究和工业应用领域备受关注。

一、石墨烯的物理性质1.高导热性石墨烯具有超高的导热性能，可达到3000W/m·K，是传统导热材料的100倍以上。

2.高电导性石墨烯也具有超高的电导性，约为1000000S/m，是铜的约10倍。

3.高透明度石墨烯是一种几乎透明的材料，可透过大部分的可见光，透过率可达97.7%。

4.高强度石墨烯的强度非常高，其弹性模量约等于1300GPa，是钢的200倍。

5.独特的电子结构石墨烯具有独特的电子结构，呈现出带有马约拉纹的能带结构，使得其在电子输运方面具有非常特殊的性质。

二、石墨烯的应用1.半导体由于石墨烯拥有独特的电子结构和优异的电传输性能，因此可以应用于半导体领域，有望取代硅元件，开启下一代电子器件领域。

2.能源石墨烯的高导热性和高电导性，使其可以应用于能源领域。

比如可以用于太阳能电池、燃料电池等。

3.生物医疗石墨烯具有优异的生物相容性和生物降解性，可能成为未来生物医药领域的新材料。

可以应用于传感器、病毒检测、药物传递等领域。

4.航空航天石墨烯的高强度和轻质特性，使其成为理想的航空航天材料。

可以应用于制造飞机、火箭等部件。

5.3D打印石墨烯的高强度、高导电性和高导热性，使其成为3D打印领域的前景材料。

可以应用于打印电子器件、生物医学器械等。

综上所述，石墨烯具有许多优异的物理性质和应用前景。

在未来的科技发展中，石墨烯将成为一个备受关注的领域，许多应用将被推广和拓展。

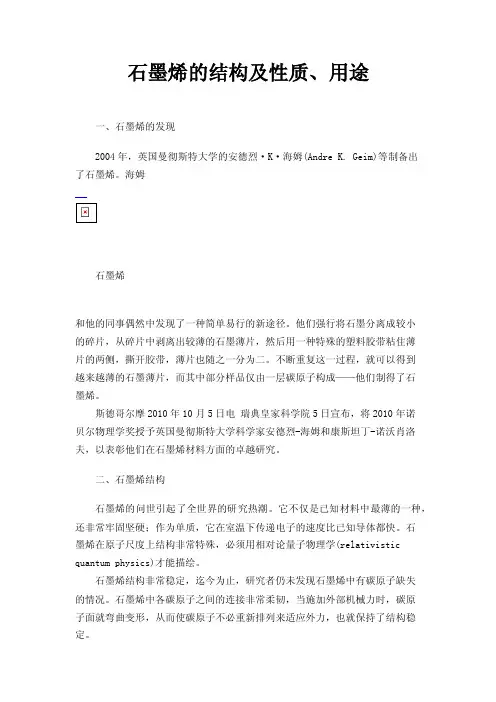

石墨烯的结构及性质、用途一、石墨烯的发现2004年，英国曼彻斯特大学的安德烈·K·海姆(Andre K. Geim)等制备出了石墨烯。

海姆石墨烯和他的同事偶然中发现了一种简单易行的新途径。

他们强行将石墨分离成较小的碎片，从碎片中剥离出较薄的石墨薄片，然后用一种特殊的塑料胶带粘住薄片的两侧，撕开胶带，薄片也随之一分为二。

不断重复这一过程，就可以得到越来越薄的石墨薄片，而其中部分样品仅由一层碳原子构成——他们制得了石墨烯。

斯德哥尔摩2010年10月5日电瑞典皇家科学院5日宣布，将2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈-海姆和康斯坦丁-诺沃肖洛夫，以表彰他们在石墨烯材料方面的卓越研究。

二、石墨烯结构石墨烯的问世引起了全世界的研究热潮。

它不仅是已知材料中最薄的一种，还非常牢固坚硬；作为单质，它在室温下传递电子的速度比已知导体都快。

石墨烯在原子尺度上结构非常特殊，必须用相对论量子物理学(relativistic quantum physics)才能描绘。

石墨烯结构非常稳定，迄今为止，研究者仍未发现石墨烯中有碳原子缺失的情况。

石墨烯中各碳原子之间的连接非常柔韧，当施加外部机械力时，碳原子面就弯曲变形，从而使碳原子不必重新排列来适应外力，也就保持了结构稳定。

这种稳定的晶格结构使碳原子具有优秀的导电性。

石墨烯中的电子在轨道中移动时，不会因晶格缺陷或引入外来原子而发生散射。

由于原子间作用力十分强，在常温下，即使周围碳原子发生挤撞，石墨毡石墨烯中电子受到的干扰也非常小。

三、石墨烯的性质石墨烯最大的特性是其中电子的运动速度达到了光速的1/300，远远超过了电子在一般导体中的运动速度。

这使得石墨烯中的电子，或更准确地，应称为“载荷子”(electric charge carrier)，的性石墨烯晶体质和相对论性的中微子非常相似。

为了进一步说明石墨烯中的载荷子的特殊性质，我们先对相对论量子力学或称量子电动力学做一些了解。

石墨烯简介石墨烯是一种由碳原子构成的单层二维晶格材料，具有出奇制胜的电学、热学和力学性质。

它的发现引发了广泛的科学研究和技术应用，被誉为材料科学领域的"奇迹"。

下面是对石墨烯的详细介绍：石墨烯的结构石墨烯的结构非常简单，它是由一个层层叠加的碳原子构成，每一层都只有一个碳原子的厚度。

这些碳原子排列成六角形的蜂窝状晶格，就像蜜蜂蜂巢一样。

这种排列方式赋予石墨烯许多独特的性质。

电学性质石墨烯的电学性质令人惊叹。

它是一种半导体材料，但在室温下，电子能够在其表面以极高的移动速度自由传导，几乎没有电阻。

这使得石墨烯成为极好的导电材料，有望用于高速电子器件和新型电池。

热学性质尽管石墨烯是世界上最薄的材料之一，但它的热传导性能却非常出色。

石墨烯可以有效地传递热量，因此被广泛应用于散热材料和热导材料的领域。

机械性质石墨烯具有出色的机械强度，是世界上最坚硬的材料之一。

它的强度比钢还要高，并且非常轻薄。

这些性质使得石墨烯在材料科学和纳米技术中具有广泛的应用前景。

光学性质石墨烯对光的吸收和散射也表现出了独特的性质。

它在可见光和红外光谱范围内表现出高吸收率，但对其他波长的光几乎是透明的。

这一性质在光电子学和传感器领域具有重要应用价值。

应用领域石墨烯的独特性质使得它在许多领域都有广泛的应用潜力。

目前，石墨烯已经在电子器件、柔性显示屏、电池技术、传感器、材料强化、医疗设备等领域取得了重要突破。

总之，石墨烯是一种具有革命性潜力的材料，其独特的电学、热学、力学和光学性质使其在科学研究和技术创新中备受瞩目。

随着对石墨烯的深入研究和应用的不断推进，我们可以期待看到更多令人兴奋的发现和应用。

石墨烯石墨烯声明：百科词条人人可编辑，词条创建和修改均免费，绝不存在官方及代理商付费代编，请勿上当受骗。

详情>> 石墨烯（二维碳材料）编辑本词条由“科普中国”百科科学词条编写与应用工作项目审核。

石墨烯（Graphene）是一种由碳原子以sp2杂化方式形成的蜂窝状平面薄膜，是一种只有一个原子层厚度的准二维材料，所以又叫做单原子层石墨。

英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，用微机械剥离法成功从石墨中分离出石墨烯，因此共同获得2010年诺贝尔物理学奖。

石墨烯常见的粉体生产的方法为机械剥离法、氧化还原法、SiC外延生长法，薄膜生产方法为化学气相沉积法（CVD）。

[1] 由于其十分良好的强度、柔韧、导电、导热、光学特性，在物理学、材料学、电子信息、计算机、航空航天等领域都得到了长足的发展。

作为目前发现的最薄、强度最大、导电导热性能最强的一种新型纳米材料，石墨烯被称为“黑金”，是“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。

极有可能掀起一场席卷全球的颠覆性新技术新产业革命。

中文名石墨烯外文名Graphene 发现时间2004年主要制备方法机械剥离法、气相沉积法、氧化还原法、SiC外延法主要分类单层、双层、少层、多层（厚层）基本特性强度柔韧性、导热导电、光学性质应用领域物理、材料、电子信息、计算机等目录1 研究历史2 理化性质? 物理性质? 化学性质3 制备方法? 粉体生产方法? 薄膜生产方法4 主要分类? 单层石墨烯? 双层石墨烯? 少层石墨烯? 多层石墨烯5 主要应用? 基础研究? 晶体管? 柔性显示屏? 新能源电池? 航空航天? 感光元件? 复合材料6 发展前景? 中国? 美国? 欧洲? 韩国? 西班牙? 日本研究历史编辑实际上石墨烯本来就存在于自然界，只是难以剥离出单层结构。

石墨烯一层层叠起来就是石墨，厚1毫米的石墨大约包含300万层石墨烯。

石墨烯散热原理
石墨烯是一种单层碳原子构成的二维材料，具有极高的导热性能。

其独特的散热原理，主要基于以下几个方面：
1. 刚性结构：石墨烯的碳原子排列呈六角晶格，形成了高度有序的结构。

这种结构使得石墨烯具有高度的刚性，能够有效地传导热量。

2. 高导热率：石墨烯具有极高的导热率，达到5000-6000
W/m·K，是铜的几倍甚至更高。

这是因为碳原子之间的共价
键非常强大，热量能够迅速传递并扩散到整个石墨烯层。

3. 跨维导热：石墨烯是二维材料，可以在平面内自由传导热量。

然而，石墨烯也可以垂直于平面方向传导热量，这是由于石墨烯的轻质原子和无序的振动模式，使得热能可以在垂直方向上频繁地跃迁。

4. 优秀的热界面特性：石墨烯与其他材料之间的热界面接触非常紧密。

石墨烯在接触面上形成了强烈的范德华力，使得热量能够更好地传递，有效地提高热导率。

这种特性使得石墨烯可以高效地散热，将热量迅速传递到外界。

综上所述，石墨烯具有极高的导热性能和热界面特性，能够在传热过程中快速传递和散发热量，提高散热效率。

这使得石墨烯在电子器件、电路板等领域中具有广泛的应用前景。

石墨烯材料的性质及应用石墨烯是一种类似于石墨的二维材料，是由碳原子通过共价键连接成一个平面网络。

石墨烯的单层结构具有许多惊人的性质，如高导电性、高热导性、高强度、高柔韧性、高光学透明性等。

这些性质使得石墨烯材料在电子学、光学、能源、生物医学等领域应用极为广泛，有着巨大的潜力和市场前景。

1. 石墨烯的制备石墨烯最早是由英国的两位诺贝尔奖获得者安德里·海姆和康士坦丁·诺沃肖洛夫在2004年实验室中发现的。

目前，石墨烯的制备方法主要有以下几种：（1）机械剥离法机械剥离法是最早发现的石墨烯制备方法，其原理是通过石墨石材料的机械剥离可以获得单层石墨烯结构。

这种方法简单易行，但是有着较低的制备效率和较粗糙的表面。

（2）化学气相沉积法（CVD）化学气相沉积法是一种典型的材料制备方法，通过在高温下将气相前体分子反应在金属基底上，可以实现石墨烯薄膜的制备。

该方法成品质量较高，但需要高成本设备和复杂操作。

（3）氧化还原法（GO/RGO）氧化还原法是用强酸处理粉末石墨制备氧化石墨（GO），再通过还原还原氧化石墨（RGO）的方法制备石墨烯的过程。

这种方法制备的石墨烯具有高度的可控性和高质量程度。

2. 石墨烯材料的性质石墨烯具有许多优异的性质和特点，使其成为当今材料科学中的新宠。

（1）高导电性石墨烯中的碳原子只有两个相邻的原子可以形成共价键，因此石墨烯的电子可以自由运动，电荷载流性能极佳。

它的电学性质趋近于一个理想的二维金属，因此在电子学、光学、能源、生物医学等领域被广泛应用。

（2）高热导性由于石墨烯中碳原子的高度紧密排列，热量可以快速传导。

与金属材料相比，石墨烯的热导率达到了非常高的数值，这种性质需要在热管理、电子冷却等应用中得到广泛应用。

（3）高强度和高柔性石墨烯具有极高的强度和柔性，在普通条件下可承受巨大的拉力和压力，同时保持材料的完整性，因此在制备微型机械、生物传感器等领域应用中具有很大的潜力。

石墨烯结构式石墨烯是一种由碳原子构成的单层二维晶体结构，具有极高的强度、导电性和热导率等特殊性能。

它的结构式可以用化学式C表示，是一种类似于石墨的材料，但比石墨更薄、更轻、更坚硬。

石墨烯的发现和研究，是现代纳米材料领域的一项重大科学成果，也是材料科学和纳米技术领域的一大突破。

石墨烯的结构式是由碳原子构成的六角形晶格结构，每个碳原子与周围三个碳原子通过共价键相连，形成一个平面六角形的网格结构。

这种结构与石墨的基本结构类似，但石墨烯只有一个单层的结构，而石墨则是由多层石墨烯堆叠而成的。

石墨烯的结构式为C，其中每个碳原子都与周围三个碳原子形成共价键，构成一个六角形的晶格结构。

这种结构类似于蜂窝状的网格结构，使得石墨烯具有极强的强度和稳定性。

此外，石墨烯的碳原子之间的距离非常接近，只有0.142纳米，因此具有极高的电子迁移率和导电性能。

同时，石墨烯也是一种非常轻的材料，其密度只有0.77克/立方厘米，比水还轻。

石墨烯的发现和研究，始于2004年。

当时，安德烈·海姆和康斯坦丁·诺沃肖洛夫等科学家在实验室中使用胶带将石墨片剥离成单层，发现了这种新型的二维材料。

这项发现被评为2004年度科学突破之一，引起了全球科学界的广泛关注和研究。

石墨烯的特殊性能和潜在应用领域非常广泛。

由于其极高的强度和稳定性，可以用于制备高强度的复合材料、纳米电子器件和生物医学传感器等。

同时，石墨烯的导电性和热导率非常高，可以用于制备高效的电池、电容器、透明导电膜和热界面材料等。

此外，石墨烯还具有优异的吸附性能和化学反应活性，可以用于制备高效的催化剂、分离膜和生物医学材料等。

总之，石墨烯是一种非常特殊的材料，具有极高的强度、导电性和热导率等特殊性能。

其结构式为C，由碳原子构成的六角形晶格结构。

石墨烯的发现和研究，是现代纳米材料领域的一项重大科学成果，也是材料科学和纳米技术领域的一大突破。

石墨烯的应用潜力非常广泛，可以用于制备高强度的复合材料、纳米电子器件和生物医学传感器等。

石墨烯的性能及应用分析石墨烯被誉为21世纪材料之王，因其诸多独特性能而备受关注。

本文将从石墨烯的结构，物理性质和应用领域三个方面进行分析。

一、石墨烯的结构石墨烯是一种二维的单层碳原子晶体，它由一个平面六角网格构成，每个六角网格的顶点是一个碳原子，相邻碳原子之间通过共价键连接，形成一种类似蜂窝的结构，这种结构也被称为“蜂窝状”。

二、石墨烯的物理性质1. 电子传输性能：石墨烯是一种半金属材料，其电子移动速度非常快，可达到传统硅材料的100倍，使石墨烯在电子传输领域具有广泛的应用前景，如电子元件和光电子设备等。

2. 机械性能：石墨烯具有极高的机械强度和韧性，它的拉伸模量大约为1 TPa，相当于金属铁丝的200倍，使其在高强度纤维复合材料和超级硬材料方面有着无限的潜力。

3. 热导性能：石墨烯的热导率非常高，是铜的两倍甚至更高，所以它在制造散热器等领域有着广泛的应用前景。

4. 光学性能：石墨烯的吸收率很低，只有2.3%，因此它可以用来制造透明电极、薄膜太阳能电池等光学器件。

三、石墨烯的应用领域1. 电子领域：石墨烯可用于制造高性能电子器件，如晶体管、场效应器、传感器等。

2. 机械材料领域：石墨烯可用于制造高强度材料、碳纤维复合材料等，在航空航天、汽车制造等领域有着广泛应用。

3. 能源领域：石墨烯可以制造高效太阳能电池、锂离子电池等，还可以用于制造新型储能材料。

4. 生物医学领域：石墨烯可以用于制造纳米药物、生物传感器等，在生物医学领域有着广泛的应用前景。

总之，石墨烯是一种非常神奇的材料，具有许多独特的性质，对我们的生活和科技发展都具有重要的影响。

而随着石墨烯研究的不断深入，我们相信会有更多更好的石墨烯应用被发明和创造出来，为人类社会带来更多更广泛的福利和发展机遇。

姓名：李雄杰学号：20071050198专业：物理学石墨烯的结构性能及应用（云南大学物理科学技术学院物理系云南昆明650091）摘要：石墨烯是2004年才发现的一种有奇异性能的新型材料，它是由碳原子组成的二维六角点阵结构，具有单一原子层或几个原子层厚。

石墨烯因其具有独特的电子能带结构和具相对论电子学特性，是迄今为止人类发现的最理想的二维电子系统，且具有丰富而新奇的物理特性。

本文详细介绍了石墨烯的结构，特殊性能及相关应用。

关键词：石墨烯；结构性能；相关应用一、引言石墨烯是2004年以来发现的新型电子材料【1】石墨烯是sp2杂化碳原子形成的厚度仅为单层原子的排列成蜂窝状六角平面晶体。

在单层石墨烯中，碳碳键长为0.142nm，厚度只有0.334nm。

石墨烯是构成下列碳同素异型体的基本单元：例如：石墨，碳纳米管和富勒烯。

石墨烯被认为是平面多环芳香烃原子晶体。

石墨烯在电子和光电器件领域有着重要和广阔的应用前景【2】正因为如此，石墨烯的两位发现者获得了2010年的诺贝尔物理学奖。

图1石墨烯结构图石墨烯是一种没有能隙的半导体，具有比硅高100倍的载流子迁移率(2×105cm2／v)，在室温下具有微米级自由程和大的相干长度，因此石墨烯是纳米电路的理想材料石墨烯具有良好的导热性[3000W／(m·K)]、高强度(110GPa)和超大的比表面积(2630mZ／g)。

这些优异的性能使得石墨烯在纳米电子器件、气体传感器、能量存储及复合材料等领域有光明的应用前景【3-4】二．石墨烯的特殊性能石墨烯是一种半金属或者零带隙二维材料，在靠近布里渊区6个角处的低能区，其E-k色散关系是线性的【5】,因而电子或空穴的有效质量为零，这里的电子或空穴是相对论粒子，可以用自旋为1／2粒子的狄拉克方程来描述。

石墨烯的电子迁移率实验测量值超过15000cm2／(V·s)(载流子浓度n≈1013cm-2)，在10～100K范围内，迁移率几乎与温度无关，说明石墨烯中的主要散射机制是缺陷散作者简介：李雄杰（1987-）、男，湖南人，云南大学物理学专业在读本科生，主要研究碳纳米材料及应用。
