城市污水排水系统的组成

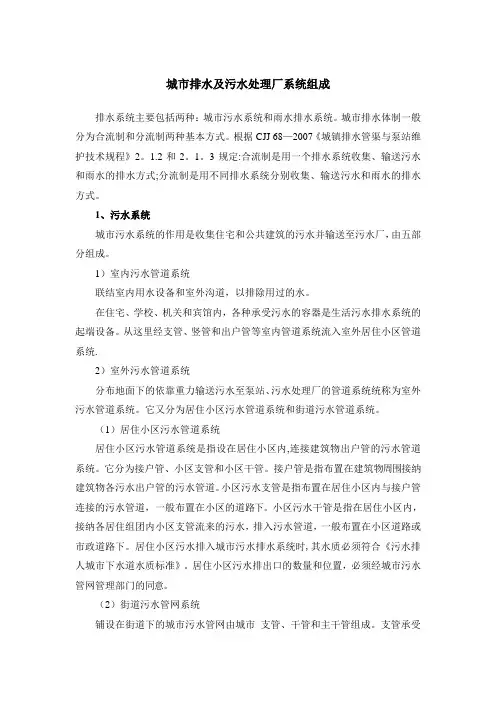

城市排水及污水处理厂系统组成排水系统主要包括两种：城市污水系统和雨水排水系统。

城市排水体制一般分为合流制和分流制两种基本方式。

根据CJJ 68—2007《城镇排水管渠与泵站维护技术规程》2。

1.2和2。

1。

3规定:合流制是用一个排水系统收集、输送污水和雨水的排水方式;分流制是用不同排水系统分别收集、输送污水和雨水的排水方式。

1、污水系统城市污水系统的作用是收集住宅和公共建筑的污水并输送至污水厂，由五部分组成。

1）室内污水管道系统联结室内用水设备和室外沟道，以排除用过的水。

在住宅、学校、机关和宾馆内，各种承受污水的容器是生活污水排水系统的起端设备。

从这里经支管、竖管和出户管等室内管道系统流入室外居住小区管道系统.2）室外污水管道系统分布地面下的依靠重力输送污水至泵站、污水处理厂的管道系统统称为室外污水管道系统。

它又分为居住小区污水管道系统和街道污水管道系统。

（1）居住小区污水管道系统居住小区污水管道系统是指设在居住小区内,连接建筑物出户管的污水管道系统。

它分为接户管、小区支管和小区干管。

接户管是指布置在建筑物周围接纳建筑物各污水出户管的污水管道。

小区污水支管是指布置在居住小区内与接户管连接的污水管道，一般布置在小区的道路下。

小区污水干管是指在居住小区内，接纳各居住组团内小区支管流来的污水，排入污水管道，一般布置在小区道路或市政道路下。

居住小区污水排入城市污水排水系统时,其水质必须符合《污水排人城市下水道水质标准》。

居住小区污水排出口的数量和位置，必须经城市污水管网管理部门的同意。

（2）街道污水管网系统铺设在街道下的城市污水管网由城市支管、干管和主干管组成。

支管承受居住小区干管流来的污水.在排水区界内，常划分成几个排水流域.在各个排水流域内干管是收集输送支管流来的污水,常称流域干管.主干管是收集输送两个或两个以上干管流来的污水管道.各主干管汇集由总干管把污水输送至总泵站到达污水处理厂。

(3)城市污水管网系统上的附属构筑物城市污水管网系统上的附属构筑物有检查井、跌水井、溢流井、倒虹吸管等等。

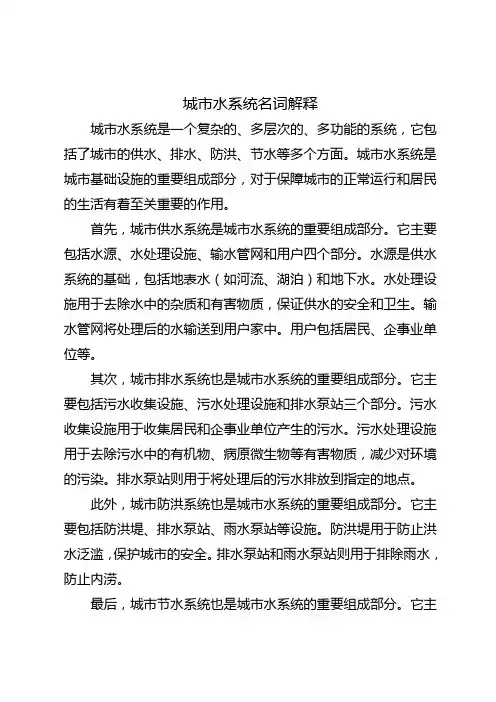

城市水系统名词解释城市水系统是一个复杂的、多层次的、多功能的系统，它包括了城市的供水、排水、防洪、节水等多个方面。

城市水系统是城市基础设施的重要组成部分，对于保障城市的正常运行和居民的生活有着至关重要的作用。

首先，城市供水系统是城市水系统的重要组成部分。

它主要包括水源、水处理设施、输水管网和用户四个部分。

水源是供水系统的基础，包括地表水（如河流、湖泊）和地下水。

水处理设施用于去除水中的杂质和有害物质，保证供水的安全和卫生。

输水管网将处理后的水输送到用户家中。

用户包括居民、企事业单位等。

其次，城市排水系统也是城市水系统的重要组成部分。

它主要包括污水收集设施、污水处理设施和排水泵站三个部分。

污水收集设施用于收集居民和企事业单位产生的污水。

污水处理设施用于去除污水中的有机物、病原微生物等有害物质，减少对环境的污染。

排水泵站则用于将处理后的污水排放到指定的地点。

此外，城市防洪系统也是城市水系统的重要组成部分。

它主要包括防洪堤、排水泵站、雨水泵站等设施。

防洪堤用于防止洪水泛滥，保护城市的安全。

排水泵站和雨水泵站则用于排除雨水，防止内涝。

最后，城市节水系统也是城市水系统的重要组成部分。

它主要包括节水设备、节水技术、节水管理等。

节水设备和节水技术用于减少水的消耗，提高水的利用效率。

节水管理则是通过制定和实施节水政策，引导和鼓励居民和企业节约用水。

城市水系统是一个涵盖了供水、排水、防洪、节水等多个方面的复杂系统。

它对于保障城市的正常运行和居民的生活有着至关重要的作用。

随着科技的发展和环保意识的提高，未来的城市水系统将更加智能化、高效化，为城市的可持续发展提供强大的支持。

城市污水之城市排水系统的体制和组成（教案）Luoyang Institute Of Science & Technology洛阳理工学院环境工程与化学系《管网与泵站》课程教案第一章排水沟道系统课程学习目标和基本要求：(1)全面掌握和了解城镇排水工程系统规划的基本概念、常识。

(2)准确掌握有关城镇排水管网设计的基本原理以及相关的计算方法。

第一节城市排水系统的体制和组成排水系统：为了系统地排除和处置各种废水而建设的一整套工程设施。

排水体制：污水不同的排出方式所形成的排水系统。

一、规划与定线排水沟道系统应根据城市规划和建设情况统一考虑，分期建设。

排水沟道系统使用年限长，改建困难，因此，应按远期水量设计，远期的规划年限应与城市的总体规划相协调。

排水沟道系统的平面布置，应根据地形、道路建设情况、原有和规划的地下设施，施工条件以及城市污水处理厂的位置等许多因素综合考虑确定。

排水沟道的流向与在街道上的位置应与街道的坡度协调、配合。

（堵塞溢流）在一般情况下，排水沟道应尽量避免设在车行道下，如不可避免，应充分考虑施工对交通和路面建设的影响。

二、排水系统的体制合流制排水系统――将生活污水、工业废水和雨水混合在同一套沟道内排除的系统。

分直排式合流制排水系统和截流式合流制排水系统两种。

分流制排水系统――将污水和雨水分别在两套或两套以上各自独立的沟道内排除的系统。

分完全分流制排水系统、不完全分流制排水系统和半分流制排水系统。

河流1、直排式合流制排水系统（见图1－1）将排除的混合污水不经处理和利用就近直接排入水体。

以往的老城市差不多都是采用这种排水体制。

特点：对水体污染严重；沟道建设相对较少，又不建污水厂，所以投资较低；Luoyang Institute Of Science & Technology洛阳理工学院环境工程与化学系《管网与泵站》课程教案不能满足环境保护的需要，一般不宜采用。

改造这种系统时，常采用截流式合流制排水系统。

建筑设备试卷A一、选择(每题2分,共16分)1、截止阀关闭严密,开启高度小,但水流阻力较大,因局部阻力系数与管径成正比,故只适用于管径_①____的管道上。

P67①小于等于50mm ②小于等于40mm ③小于等于60mm ④小于等于45mm2、水平干管敷设时,水平干管设在中间技术层内吊顶内,由中间向上、下两个方向供水的方式是___ ③___。

P72①上行下给式②下行上给式③中分式④等分式3、水泵结合器的设置数量应按室内消防用水量确定,每个水泵结合器的流量应按__①计算.P94①10~15L/s ②15~20L/s ③5~10L/s ④25~30L/s4、以下哪种形式不是高层建筑热水供应系统的分区供水方式___ ④__。

P191①集中式②分散式③平行式④无规则式5、当辐射表面温度高于_ ②__℃时,称为高温辐射采暖。

P218①400 ②500 ③600 ④4506、为了排水系统通畅,防止阻塞,规定建筑内部排水管道最小管径为_ ②_。

P114①40mm ②50mm ③60mm ④70mm7、污废水立管与专用通气立管每隔_①___层用共轭管相连接。

①两②三③四④五8、冬季的送风温度以不超过__ ②__℃为宜。

P270①40 ②45 ③50 ④55二、填空题(每题3分,共24分)1、流体力学按介质可分为两类(液体力学)和(气体力学)。

P12、流体的压强按照基准点的不同,可分为(绝对压强)和(相对压强)。

P113、给水工程包括(取水过程)(净水过程)(输水过程)和(配水过程)四部分。

P434、城市排水系统是由(城市污水排水系统)和(雨水排水系统)组成。

P505、建筑内部给水系统按照其用途可分为(生活用水系统)(生产给水系统)和(消防给水系统)。

P626、管材按材质分,分为(钢管)(铸铁管)和(塑料管)。

P657、热水供应系统按照其供应范围的大小,分为(局部热水供应系统)(集中热水供应系统)和(区域性热水供应系统)。

浅谈排水系统的主要组成及布置形式【摘要】排水系统是指收集、输送、处理、利用废水并将废水排入水体的全部工程设施。

城市废水包括生活污水、工业废水和雨水。

将工业废水排入城市生活污水排水系统，就组成了城市污水排水系统。

【关键词】排水系统；组成；布置形式一、城市排水系统的主要组成（一）城市污水排水系统的主要组成城市污水包括生活污水和工业废水，它们的组成有所不同。

城市生活污水排水系统由室内污水管道系统和设备、室外污水管道系统、污水泵站及压力管道、污水厂、出水口及事故排出口五部分组成。

下面具体介绍各个组成部分：（1）室内污水管道系统和设备。

室内污水管道系统和设备的作用是收集生活污水并将其排出至室外庭院或街坊污水管道中去。

在住宅及公共建筑内，各种卫生设备既是人们用水的容器，也是承受污水的容器，还是生活污水排水系统的终端设备。

生活污水从这里经水封管、横支管、立管和出户管等室内管道系统流入室外庭院或街坊管道系统。

在每一出户管与室外庭院或街坊管道相接的连接点处设置检查井，供检查和清通管道时使用。

（2）室外污水管道系统。

埋设在地面下依靠重力输送污水至泵站、污水厂或水体的管道系统称为室外污水管道系统。

它又分为庭院或街坊管道系统和街道管道系统。

①庭院或街坊管道系统。

敷设在一个庭院地面以下，连接各房屋出户管的管道系统称为庭院管道系统。

敷设在一个街坊地面以下，并连接一群房屋出户管或整个街坊内房屋出户管的管道系统称为街坊管道系统，加图1所示。

如果敷设在居住小区内，则称为居住小区管道系统。

生活污水经室内管道系统流入庭院或街坊管道系统，然后再流入街道管道系统。

为了控制庭院或街坊污水管道并使其良好地工作，在该系统的终点设置检查井，称为控制井。

它通常设在庭院内或房屋建筑界线内便于检查的地点。

②街道污水管道系统。

敷设在街道下面用以排除庭院或街坊管道流来的污水的管道系统称为街道行水管道系统。

支管承接由庭院或街坊污水管道流来的污水。

在排水区界内，常按分水线划分成几个排水流域，在各排水流域内，干管汇集输送由支管流来的污水，也常称为流域干管。

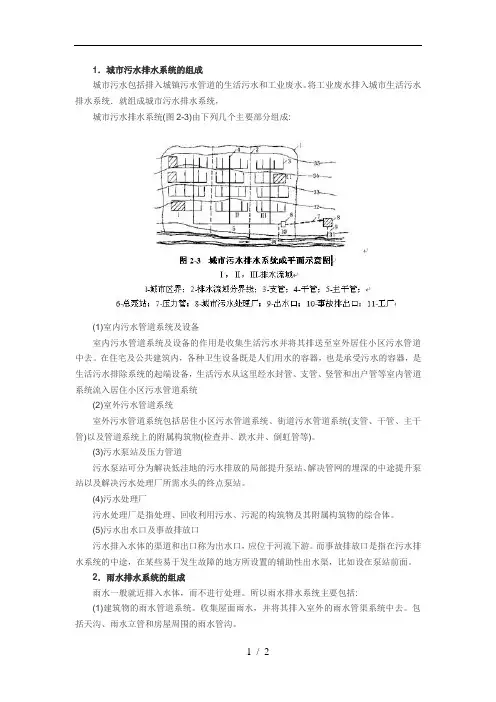

1．城市污水排水系统的组成城市污水包括排入城镇污水管道的生活污水和工业废水。

将工业废水排入城市生活污水排水系统．就组成城市污水排水系统，城市污水排水系统(图2-3)由下列几个主要部分组成:(1)室内污水管道系统及设备室内污水管道系统及设备的作用是收集生活污水并将其排送至室外居住小区污水管道中去。

在住宅及公共建筑内，各种卫生设备既是人们用水的容器，也是承受污水的容器，是生活污水排除系统的起端设备，生活污水从这里经水封管、支管、竖管和出户管等室内管道系统流入居住小区污水管道系统(2)室外污水管道系统室外污水管道系统包括居住小区污水管道系统、街道污水管道系统(支管、干管、主干管)以及管道系统上的附属构筑物(检查井、跌水井、倒虹管等)。

(3)污水泵站及压力管道污水泵站可分为解决低洼地的污水排放的局部提升泵站、解决管网的埋深的中途提升泵站以及解决污水处理厂所需水头的终点泵站。

(4)污水处理厂污水处理厂是指处理、回收利用污水、污泥的构筑物及其附属构筑物的综合体。

(5)污水出水口及事故排放口污水排入水体的渠道和出口称为出水口，应位于河流下游。

而事故排放口是指在污水排水系统的中途，在某些易于发生故障的地方所设置的辅助性出水渠，比如设在泵站前面。

2．雨水排水系统的组成雨水一般就近排入水体，而不进行处理。

所以雨水排水系统主要包括:(1)建筑物的雨水管道系统。

收集屋面雨水，并将其排入室外的雨水管渠系统中去。

包括天沟、雨水立管和房屋周围的雨水管沟。

(2)居住小区或工厂、街道雨水管道系统。

包括雨水口、小区雨水沟、支管、干管等。

(3)雨水泵站及压力管道。

因雨水径流量大，应尽量少设或不设雨水泵站。

(4)出水口及事故排放口。

3．工业废水排水系统的组成将工业企业中产生的工业废水收集、回收利用和处理的设施就称为工业废水排水系统，其主要包括:(1)车间内部管道系统及设备。

主要用于收集各生产设备排出的工业废水，并将其排送至车间外部的厂区管道系统。

1.完整的排水工程包括两个方面：排水管渠系统和污水处理技术两部分。

2.排水工程的概念:——指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施3.水体污染的定义：排入水体的污染物在数量上超过该物质在水体中的本底含量和水体的自净能力，而导致水体的物理、化学及卫生性质发生变化,使水体的生态系统和水体功能受到破坏.4.、有机型污染采用需氧量作为有机污染物的指标：BOD ：生化需氧量；20℃下微生物活动降解有机物需要的氧量COD：化学需氧量；TOC:总有机碳；TOD：总需氧量;将有机物中的C。

H。

O.N.S等氧化为H2O。

CO2.NO2.SO2所消耗的氧量第1章排水管渠系统一.排水工程的作用1。

保护环境免受污染，使城市免受污水之害和洪水之灾.2.卫生防疫，保证人们健康安全污水危害方式：①含有致病菌，传播疾病②含有毒害物质，导致公害3.经济方面①污水资源化，节约用水,创造价值②污水处理、排洪有利于工农业发展二．排水系统的组成排水系统：排水的收集、输送、处理和排放等设施以一定方式组合成的总体，称为排水系统。

排水系统由管道系统（排水管网）和污水处理系统（污水处理厂)组成.管道系统：是用于收集、输送废水至污水处理厂或出水口的设施。

一般由排水设备、检查井、管渠、泵站等组成.污水处理系统：是用于处理和利用废水的设施。

包括各种处理构筑物和除害设施等.三、排水系统体制的概念:——生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。

排水系统的体制是一个地区收集和输送废水的方式,简称排水体制（制度)。

四、排水系统体制的分类:合流制：直排式（对水体污染严重,不宜采用)、截流式分流制:完全分流制和不完全分流制(适用于地形适宜附近有水体，可顺利排水）1．合流制所谓合流制是指用同一种管渠收集和输送生活污水、工业废水和雨水的排水方式.2．分流制所谓分流制是指用两个或两个以上的管渠分别独立收集和输送生活污水、工业废水和雨水的排水方式. 排除生活污水、工业废水的系统称为污水排水系统.排除雨水的系统称为雨水排水系统.新建地区排水系统一般采用分流制五、合流制和分流制的比较：1。

排水系统的组成1、污（废）水收集器：卫生器具、生产污废水的排水设备（生产设备受水器）及雨水斗。

⑴便溺器具便溺器具设置在卫生间和公共厕所，用来收集粪便污水。

便溺器具包括便器和冲洗设备。

便器有大便器和小便器，前者分为坐式大便器、蹲式大便器和大便槽，后者分为立式小便器、挂式小便器和小便槽。

便溺器具的冲洗设备有冲洗阀和冲洗水箱两类，其中冲洗水箱又分为高冲洗水箱和低冲洗水箱。

⑵盥洗、淋浴器具盥洗、淋浴器具设置在盥洗室、浴室、卫生间和理发室内，包括盥洗槽、洗脸盆、淋浴器、浴盆和净身器等。

⑶洗涤器具洗涤器具包括设在厨房或食堂的洗涤、设在化验室或实验室的化验盆、设在公共的污水池和用于排出地面水的地漏。

为了不让排水管道内的臭气和有害气体进入室内，在卫生器具与排水管之间需要设隔臭装置，最常见的装置是存水弯。

存水弯内的存水称为水封，其作用是隔断臭气和有害气体。

规定水封深度不得小于50mm.坐式大便器与排水管之间不需设置存水弯。

2、排水管道排水横支管、排水立管、排出管。

器具排水管：连接卫生器具和排水横支管之间的短管，除座式大便器等自带水封装置的卫生器具外，均应设水封装置。

3、通气管通气管是指没有污（废）水通过的管段。

通气管有三个作用：向排水管系补给空气，使水流畅通，更重要的是减小排水管道内气压变化幅度，防止卫生器具水封破坏；使建筑物内部排水管道中散发的臭气和有害气体能排到大气中去；管道内经常有新鲜空气流通，可减轻管道内废气锈蚀管道的危害。

其作用是把管道内产生的有害气体排至大气中去，以免影响室内的环境卫生，减轻废水、废气对管道的腐蚀；在排水时向管内补给空气，减轻立管内气压变化的幅度，防止卫生器具的水封受到破坏，保证水流畅通。

4、清通设备一般有检查口（1m）、清扫口、带有清通口的90摄氏度弯头、三通和存水弯以及检查井（3m）等作疏通排水管道之用。

5、抽升设备对于污废水难以自流排至室外时，须设水泵、空气扬水器和水射器等抽升设备。
