建筑工程质量通病图集

人防工程施工质量通病一:底板通病一现象：在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在了梁的主筋上面。

分析：底板中板梁式结构的梁筋与板筋位置关系：上排双向板筋均应从梁的主筋下方穿过（图一）。

因为底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁。

图一地基反梁与底板上层钢筋位置关系防治措施：设计应考虑钢筋重叠放置时对保护层的影响，施工前正确理解图纸，按照正确的顺序布筋进行绑扎。

通病二现象：地基反梁钢筋绑扎施工时，受拉区钢筋和受压区钢筋配置反置，造成受拉区钢筋承载力不能满足设计要求。

分析：地基反梁与顶板梁受力情况相反，上部为受拉钢筋，下部为受压钢筋，一般平法表示地梁配筋如（图二），“B”表示下部钢筋、“T”表示上部钢筋，施工人员往往习惯性的将写在前面的理解为上部钢筋、写在后面的为下部钢筋，忽视了“8”和“T”的区别，从而造成错误。

JCL1 500X1300<M0@100/200B7 B 25:T12 4> 25G4 6 14图二平法表示地梁配筋防治措施：在布筋前要正确的理解图纸，对图纸上的每个符号都要弄清楚。

通病三现象：钢筋混凝土墙门洞未按要求增设45°斜向加强筋，或虽然设置但是不符合要求。

分析：人防门的门框下部加强筋斜向45°插入底板（图三）。

在绑扎底板钢筋时没有考虑门框墙加强筋的留置，等绑扎墙筋时发现遗漏，这是底板已经浇筑，加强筋已经无法设置了。

图三门框墙洞口加强筋示意图防治措施：门框墙加强筋应在底板教导混凝土前按设计施工图及规范要求成型绑扎。

通病四现象：防护门槛钢筋绑扎错误分析：防护门门槛处钢筋规格大、钢筋密，施工不方便，容易施工不到位或绑扎错误。

防治措施：防护密闭门门槛箍筋应该闭口（图四），在箍筋拐角处应绑扎水平钢筋，水平筋应该锚固到门框墙中，并与门框钢筋绑扎牢靠。

图四门框箍筋绑扎通病五现象：人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。

施工缝的位置和处理、后浇带的位置和混 凝土浇筑应严格按设计要求和施工技术方 案执行。后浇带混凝土应当单独制配，采 第三章第十四条第九小条 用微膨胀混凝土
现浇板浇筑完成后12h以内应覆盖养护， 用麻袋或薄膜包裹覆盖，并淋水保湿；对 普通混凝土养护应持续7d，对添加缓凝剂 的混凝土或有抗渗要求的混凝土不得少于 第三章第十四条第十小条 14天，当日平均气温低于5℃时，不得浇 水养护。混凝土浇筑后24小时内，严禁支 模、加荷。
现浇板砼强度等级不宜大于C30, 否则应
采取有效措施减少混凝土的收缩
第三章第十三条第六小条
现浇板的预埋管线在同一位置重叠不得超
过两层
第三章第十三条第八小条
混凝土侧模拆模应控制在混凝土浇筑完毕 48小时后，底模按规范和设计要求拆模。 拆除支撑的楼板作为上部支撑的支承面 时，应对楼板的强度、挠度、裂缝进行验 算；后浇带两侧的支撑拆除时间应符合设 第三章第十四条第二小条 计文件的要求；设计文件无明确要求时， 应待后浇带闭合并达到设计强度时方可拆 除
03G101-1第48页

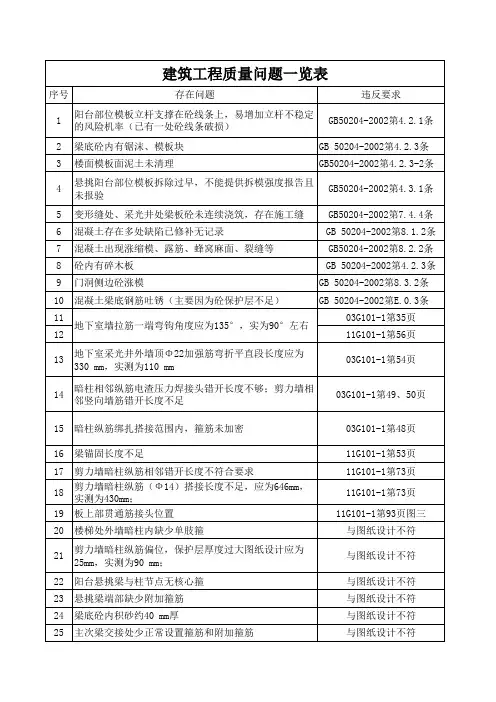

11G101-1第53页 11G101-1第73页 11G101-1第73页 11G101-1第93页图三 与图纸设计不符
与图纸设计不符
与图纸设计不符 与图纸设计不符 与图纸设计不符 与图纸设计不符
26 剪力墙拉筋未按要求设置成梅花状布置 27 砼浇筑时，泵管引浆集中在板面上且未分散 28 后浇带模板过早拆除 29 墙体拉结筋长度实测分别为300mm、210mm
砌筑砂浆应采用中砂，严禁使用细砂和混
合粉。砌筑砂浆应随拌随用，严禁在砌筑 第二章第十二条第一小条
பைடு நூலகம்
现场加水二次拌制。
砌体应灰缝饱满密实、组砌方法正确、接 槎规范、拉结筋敷设符合要求

2、操作要求：按照规范
【GB50169-2006】规定：接地
体的连接应采用搭接焊，搭接
长度扁钢为其宽度的2倍，圆
钢为其直径的6倍，圆钢与扁
钢连接时，其长度为圆钢直径
的6倍。
2、混凝土结构工程
2.2 钢筋工程——柱、承台、梁柱接头样板
柱、承台接头
梁柱接头
操作要求:按照【08G101-11图集】规定：框架节点核心区内均必须设置水平
对班组样板施工前，必须进行有效的技术交底，让班组、施工队清楚每一工 序应该怎样施工，才能达到规范标准的要求，一次成活，避免不必要的重复返工， 既影响质量也影响进度，同时也增加成本开支。
1、目的及要求
（3）制作房屋建筑工程实物质量样板的工序、部位 房屋建筑工程质量样板引路的工序、部位可根据工程实际从以下方面选择
（1）模板加固采用φ14的螺杆对拉于两侧钢管，加固木方间距200㎜并符合方案要求。 （2）离地200㎜设置第一道螺杆，离板底200毫米设置一道螺杆，两侧离边100毫米设置 一道螺杆。 （3）模板拼缝之间要设置海绵条并用木方压实。 （4）模板底部用砂浆封闭。
2、混凝土结构工程
2.1 模板工程——柱子预留口样板
2、混凝土结构工程
跨度的千分之一至三，主次梁交接处，先主梁起拱，后次梁起拱。③梁下支柱支承 在基土面上时，应对基土平整夯实，满足承载力要求，并加木垫板或混凝土垫板等 有效措施，确保混凝土在浇筑过程中不会发生支顶下沉。④支顶在楼层高度4.5m以 下时，应设二道水平拉杆和剪刀撑，若楼层高度在4.5m以下时要另行作施工方案。 ⑤梁侧模板：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据 梁高及楼板模板来确定。⑥当梁高超过750mm时，梁侧模板宜加穿梁螺栓加固。 4）楼面模板：①根据模板的排列图架设支柱和龙骨。支柱和龙骨的间距，应根据 楼板的混凝土重量和施工荷载的大小，在模板设计中确定。一般支柱为800-1200mm， 大龙骨间距为600-1200mm，小龙骨间距为400-600mm。支柱排列要考虑设置施工通 道。②底层地面应夯实，并铺垫脚板。采用多层支架支模时，支柱应垂直，上下层 支柱应在同一竖向中心线上。各层支柱间的水平拉杆和剪刀撑要认真加强。③通线 调节支柱的高度，将大龙骨找平，架设小龙骨。④铺模板时可从四周铺起，并在中 间收口。同时，角位模板应通线钉固。⑤楼面模板铺完后，应认真检查支架是否牢 固，模板梁面、板面应清扫干净。

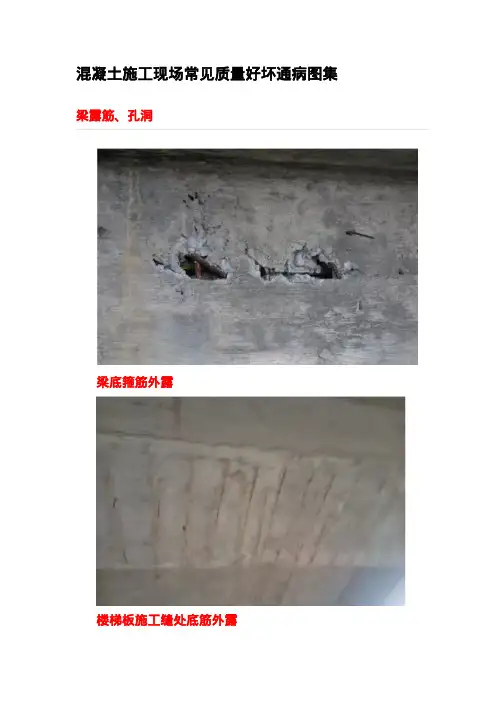

混凝土施工现场常见质量好坏通病图集梁露筋、孔洞
梁底箍筋外露
楼梯板施工缝处底筋外露
柱纵筋外露
柱蜂窝
柱头施工缝处孔洞
边柱根部孔洞
边柱根部孔洞
暗柱在预留洞口处根部孔洞
梁底夹渣、用短筋做保护层
柱根部夹渣
外剪力墙施工缝处夹渣
底层柱错位（吊脚）
上下层柱施工缝处错位
上下层柱施工缝处错位并漏浆
外剪力墙上下层施工缝处错位
楼层标高不同处墙根部处理到位（好）
楼层标高不同处墙根部错位（吊脚）
柱头施工缝处理到位（好）
楼梯板施工缝处预留后插板做法（好）
楼梯板施工缝处预留后插板做法效果图（好）
楼梯踏步使用钢模（好）
楼梯板留水平施工缝
楼梯施工缝插板无留齿
楼梯板采用二次支模效果图
楼面卫生间高低差处（好）
楼面卫生间高低差处
柱头施工缝处漏浆
梁底角部漏浆
构造柱混凝土有断开（好）
柱根部漏浆
边柱根部漏浆
柱在楼板高低差处根部漏浆
柱角部漏浆
柱角部漏浆
柱翘曲不平
柱飞边凸肋
附墙柱棱角不直
柱方正、棱角顺直
梁侧涨模
柱头涨模
剪力墙掉皮
剪力墙粘模
剪力墙面平整、梁与墙接缝严密
有梁板结构混凝土外观感（好）
有梁板结构混凝土外观感（好）
剪力墙接缝和墙面平整（好）
剪力墙接缝和墙面平整、梁棱角顺直
剪力墙接缝和墙面平整、和梁平整。
