IP路由基础Copyright © 2011 Huawei Technologies Co., Ltd. All rights reserved.PDF 文件使用 "pdfFactory Pro" 试用版本创建 前 言lIP RAN是路由型为主的移动承载解决方案，在组建IP RAN网 络时采用多款路由型设备来承载业务，那路由器是如何实现 业务的承载的呢？l本章节重点介绍一些IP路由基础知识，包括路由、路由器、 路由表的概念，阐述了IP路由过程，路由协议的相关知识， 及路由器工作原理，希望通过本章节的学习，能帮助大家对 IP路由建立起基本概念。
Copyright © 2011 Huawei Technologies Co., Ltd. All rights reserved. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Page2培训目标l学完本课程后，您应该能：p描述路由、路由器及路由表的含义 掌握路由表中的内容 描述IP路由过程 描述IP路由的获取方式 描述动态路由协议的分类及各个路由协议的优先级 描述路由的选择原理 描述负载分担与备份路由的实现Page3ppppppCopyright © 2011 Huawei Technologies Co., Ltd. All rights reserved. PDF 文件使用 "pdfFactory Pro" 试用版本创建 目 录1. 路由基本概念 2. 路由协议概述 3. 路由器工作原理Copyright © 2011 Huawei Technologies Co., Ltd. All rights reserved. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Page4目 录1. 路由基本概念 2. 路由协议概述 3. 路由器工作原理Copyright © 2011 Huawei Technologies Co., Ltd. All rights reserved. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Page5什么是路由AR1Network Nl路由器R1收到一个去往目标网络N报文，R1可以把这个报文从多个出 口转发出去，那么R1会选择哪一个出口转发这个报文呢？事实上，每 台路由器都有指导报文转发的路径信息，这些指导报文转发的路径信 息就是路由信息。

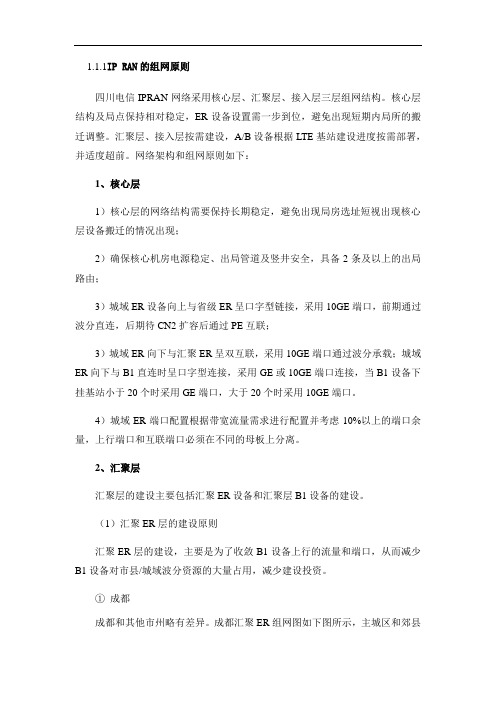

1.1.1IP RAN的组网原则四川电信IPRAN网络采用核心层、汇聚层、接入层三层组网结构。
核心层结构及局点保持相对稳定，ER设备设置需一步到位，避免出现短期内局所的搬迁调整。
汇聚层、接入层按需建设，A/B设备根据LTE基站建设进度按需部署，并适度超前。
网络架构和组网原则如下：1、核心层1）核心层的网络结构需要保持长期稳定，避免出现局房选址短视出现核心层设备搬迁的情况出现；2）确保核心机房电源稳定、出局管道及竖井安全，具备2条及以上的出局路由；3）城域ER设备向上与省级ER呈口字型链接，采用10GE端口，前期通过波分直连，后期待CN2扩容后通过PE互联；3）城域ER向下与汇聚ER呈双互联，采用10GE端口通过波分承载；城域ER向下与B1直连时呈口字型连接，采用GE或10GE端口连接，当B1设备下挂基站小于20个时采用GE端口，大于20个时采用10GE端口。
4）城域ER端口配置根据带宽流量需求进行配置并考虑10%以上的端口余量，上行端口和互联端口必须在不同的母板上分离。
2、汇聚层汇聚层的建设主要包括汇聚ER设备和汇聚层B1设备的建设。
（1）汇聚ER层的建设原则汇聚ER层的建设，主要是为了收敛B1设备上行的流量和端口，从而减少B1设备对市县/城域波分资源的大量占用，减少建设投资。
①成都成都和其他市州略有差异。
成都汇聚ER组网图如下图所示，主城区和郊县分别建设汇聚ER，分区实现B1设备上行流量和端口的汇聚和收敛。
成都B2B2图例：10GE图6.3-1 成都汇聚ER组网图汇聚ER与城域ER通过10GE端口双互联交叉上行，上行的2个方向需配置在不同槽位的不同板块上，实现槽位和端口的灾备保护。
汇聚ER之间不互联，上行和互联全部通过波分链接。
成都汇聚ER采用B2设备，全部配置为10GE端口，需满足下挂B1设备端口及上行端口需求的同时，保留10%的端口余量。
推荐初期配置为20个10GE 端口，后期工程按需扩容。
"IPRAN" 代表 "Internet Protocol Radio Access Network"，是一种基于 IP 协议的无线接入网络。
它是一种用于实现无线宽带接入的技术，通常用于移动通信网络，特别是用于 LTE（Long-Term Evolution）和 5G 网络。
下面是关于 IPRAN 的一些基础知识：
1.IPRAN 架构：IPRAN 是一种基于 IP 的无线接入网络，它基于 IP 协议技术，
提供了高性能、高可靠性和灵活性。
它通常包括路由器、交换机、网关和其他网络设备，用于处理数据包转发、路由、安全性和流量管理等任务。
2.功能：IPRAN 提供了对无线网络中数据流量的处理和转发功能。
它可以处
理大量的数据流量，并提供灵活的路由、转发和管理功能，以满足不同的业务需求和流量要求。
3.特点：IPRAN 具有高性能、高可用性和灵活性的特点。
它可以支持大规模
的数据传输和处理，适用于处理复杂的网络拓扑结构和大容量的数据流量。
4.应用：IPRAN 技术通常用于移动通信网络中，用于构建 LTE、5G 和其他无
线宽带接入网络。
它在提供高速数据传输、实时通信和多媒体服务方面具有重要作用。
5.发展趋势：随着移动通信网络的不断发展和升级，IPRAN 技术也在不断发
展和演进。
它不仅适用于当前的 LTE 网络，还可以支持未来的 5G 网络，满足高速、低延迟和大容量的数据传输要求。
IPRAN 技术在现代移动通信网络中扮演着重要的角色，它通过基于 IP 协议的网络架构，实现了对大规模数据流量的高效处理和转发，为移动通信提供了可靠的数据传输和网络连接。
IPRAN技术原理介绍1.技术起源RAN的传统传输方式：RAN传输新需求:1.1I PRAN概述IPRAN网络架构：2.IPRAN协议栈2.1I u-cs接口IP传输协议栈Iu-ps接口IP传输协议栈Iu-r接口IP传输协议栈Iub接口IP传输协议栈3.IPRAN组网不同的Iub接口组网：4.IPRAN与PTN的区别IPRAN是用的L3+L2的技术，在核心汇聚层用L3VPN在接入层用的是L2VPN。
这个技术偏向路由器属于2/3层的设备。
在核心层主流用ISIS协议，接入层用OSPF协议。
业务采用多段伪线的方式。
其倒换机制比PTN丰富安全，但存在路由重优化的时间缺陷。
PTN用的L2VPN技术，属于2层设备。
配置采用点到点业务配置方法，保护是基于隧道的保护方式。
传统IPRAN/PTN设备定义：长期以来，PTN阵营和IPRAN阵营互相诋毁，相互攻击对方的弱点。
如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护。
传统IPRAN/PTN设备定义IPRAN/PTN原理比较长期以来，PTN阵营和IPRAN阵营互相诋毁，相互攻击对方的弱点。
如果从应用的角度来说，技术的优劣是次要的，关键是要找到最适合自己业务特征的技术，方便业务开展和维护。
传统IPRAN/PTN设备定义IPRAN/PTN原理比较面向连接的技术静态组网，需人工配置，无法自动调整非面向连接的技术动态组网，无需人工配置，网络可以自动调整接口类型低速接口：E1TDM接口：STM-1/4/16以太接口：FE、GE、10GEATM接口：STM-1、STM-4、STM-16低速接口：E1TDM接口：STM-1/4/-16以太接口：FE/GE/10GE、40G、100GATM接口：STM-1、STM-4、STM-16IPRAN对PTN的攻击点1.IPRAN设备安全性优于PTN：经过复杂Internet网络的洗礼，路由器具备更为丰富的设备安全防护特性2.PTN与现有IP、MSTP网络互通时，业务无法端到端建立3.PTN端到端必须用同一厂家设备，网络扩容、优化受限4.IPRAN是分组传送技术发展方向标准化方面：T-MPLS已终止，MPLS-TP发布延迟产业链：支持IPRAN的设备制造商比PTN多互通性：IPRAN标准化程度高，互通良好；PTN设备间无法互通应用：IPRAN在全球综合承载广泛应用；PTN适合纯移动回传；PTN对IPRAN的攻击点1.缺乏快速可靠的网络保护和OAM故障检测机制，网络监控困难。
IPRAN基础组网和IPRAN高级知识(3)IPRAN通过RANCE和BSC对接，收容CDM；1.3IPRAN使用的主要技术；中国电信的IPRAN采用PW+三层VPN的技术策；在接入层A和B设备间，采用OSPF协议作为IGP；在核心层B设备和ER、RANCE间，采用ISIS；此外在A设备的快速入网（即插即用）和基站入网功能；新入网基站接到A设备上时，也通过DHCP技术与D；1.3.1DHCP协议基本原IP RAN通过RAN CE和BSC对接，收容CDMA的1x和DO业务，通过ER、CN2网络和LTE核心网（以省为单位集中部署，一般设点在省会）连接，通过ER连接动环和安防平台。
1.3 IP RAN使用的主要技术中国电信的IP RAN采用PW+三层VPN的技术策略，主要采用了MPLS 技术。
在接入层A和B设备间，采用OSPF协议作为IGP，启用MPLS并通过PWE3伪线仿真技术实现基站上各业务由A设备传输到B设备。
同时在A和B设备间配臵BFD for PW进行快速故障检测，触发业务快速切换。
在核心层B设备和ER、RAN CE间，采用ISIS作为IGP，启用MPLS并通过MP BGP构建L3 MPLS VPN实现各业务由B设备到ER或RAN CE的传输。
在B和ER、RAN CE间采用了多种快速故障检测技术，触发业务快速切换。
此外在A设备的快速入网（即插即用）和基站入网功能上，还使用了DHCP技术。
A设备的即插即用功能实现方式如下：新入网A设备发送DHCP 请求报文，内容包括Option 60、61等设备信息；B设备进行DHCP Relay，同时在报文中插入Option 82属性，内容包括B设备名、接口名称以及VLAN 等信息；网管系统担当DHCP Server功能，根据DHCP请求报文携带的设备信息对新入网A设备进行合法性认证，并为新进网A设备分配地址资源。
新入网基站接到A设备上时，也通过DHCP技术与DHCP SERVER（CDMA 网为BSC设备，LTE网为基站网管或专用SERVER）通信，从SERVER处获取管理地址、业务地址和其他相关配臵。
