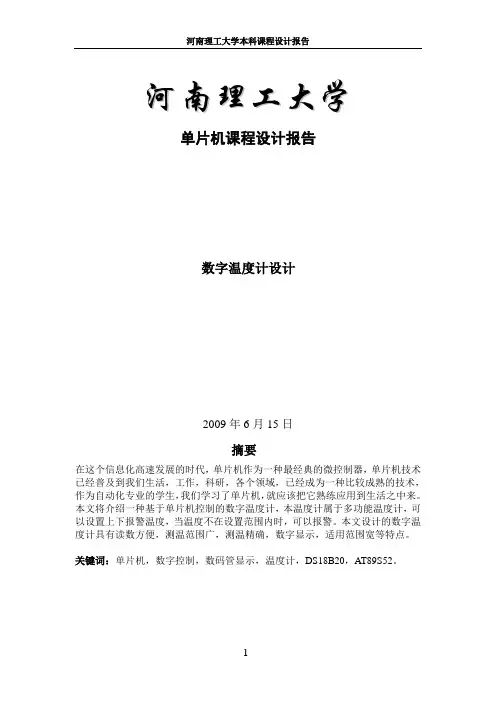

数字温度计课程设计[1]

摘要在这个信息化高速发展的时代，单片机作为一种最经典的微控制器，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术，作为自动化专业的学生，我们学习了单片机，就应该把它熟练应用到生活之中来。

这里将介绍一种基于单片机控制的数字温度计，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。

本文设计的数字温度计具有读数方便，测温范围广，测温精确，数字显示，适用范围宽等特点单片机作为一种最经典的微控制器。

在工业生产中温度是常用的被控参数，而采用单片机来对这些被控参数进行控制已成为当今的主流。

本文介绍了数字温度测量及自动控制系统的设计。

关键词：单片机，数字控制，数码管显示，温度计。

目录摘要第1章概述 (1)1.1 设计目的 (1)1.2 设计原理 (1)1.3 设计难点 (1)第2章系统总体方案设计 (2)2.1数字温度计设计方案论证 (2)2.2 主控制器 (2)第3章系统整体硬件电路设计 (8)第4章系统软件设计 (11)4.1初始化程序 (11)4.2读出温度子程序 (12)4.3读、写时序子程序 (13)4.4 温度处理子程序 (14)4.5 显示程序与延时程序 (16)第5章系统仿真分析..................................... . (16)5.1 系统原理图 (19)5.2系统仿真图 (20)结束语 (21)参考文献 (21)致谢 (22)附录. (23)第1章概述1.1设计目的随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。

本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用，可广泛用于食品库、冷库、粮库、温室大棚等需要控制温度的地方。

目前,该产品已在温控系统中得到广泛的应用。

1.2设计原理本系统是一个基于单片机AT89S52的数字温度计的设计，用来测量环境温度，测量范围为-50℃—110℃度。

整个设计系统分为4部分：单片机控制、温度传感器、数码显示以及键盘控制电路。

整个设计是以AT89S52为核心，通过数字温度传感器DS18B20来实现环境温度的采集和A/D转换，同时因其输出为数字形式，且为串行输出，这就方便了单片机进行数据处理，但同时也对编程提出了更高的要求。

单片机把采集到的温度进行相应的转换后，使之能够方便地在数码管上输出。

LED采用四位一体共阴的数码管。

1.3设计难点此设计的重点在于编程，程序要实现温度的采集、转换、显示和上下限温度报警，其外围电路所用器件较少，相对简单，实现容易。

第2章系统总体硬件设计2.1数字温度计设计方案论证由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。

进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。

2.2总体设计框图温度计电路设计总体设计方框图如图2.1所示，控制器采用单片机AT89S52，温度传感器采用DS18B20，用4位共阴LED数码管以串口传送数据实现温度显示。

图 2.1 总体设计框图2.2.1 主控制器单片机AT89S52具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，适合便携手持式产品的设计使用。

AT89S52单片机芯片具有以下特性：1）指令集合芯片引脚与Intel公司的8052兼容；2）4KB片内在系统可编程FLASH程序存储器；3）时钟频率为0~33MHZ；4）128字节片内随机读写存储器（RAM）；5）6个中断源，2级优先级；6）2个16位定时/记数器；7）全双工串行通信接口；8）监视定时器；9）两个数据指针；2.2.2 显示电路显示电路采用4位共阴LED数码管，从P0口输出段码，P2.0—P2.3作片选端。

但在焊电路板的时候发现数码管亮度不够，所以在P2.0—P2.3端口接四个10K的电阻和四个NPN的三极管，以使数码管高亮显示。

2.2.3温度传感器DS18B20温度传感器是美国DALLAS半导体公司推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9-12位的数字值读数方式。

DS18B20的性能特点如下：●独特的单线接口仅需要一个端口引脚进行通信，无须经过其它变换电路；●多个DS18B20可以并联在惟一的三线上，实现多点组网功能；●内含64位经过激光修正的只读存储器ROM；●可通过数据线供电，内含寄生电源，电压范围为3.0~5.5Ｖ；●零待机功耗；●温度以９或１２位数字；●用户可定义报警设置；●报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；●负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作；●测温范围为-55℃-+125℃，测量分辨率为0.0625℃①采用单总线专用技术，DS18B20采用３脚PR－35封装或８脚SOIC封装，其内部结构框图如图2.2所示。

图2.2 DS18B20内部结构64位ROM的结构开始８位是产品类型的编号，接着是每个器件的惟一的序号，共有48位，最后８位是前面56位的CRC检验码，这也是多个DS18B20可以采用一线进行通信的原因。

温度报警触发器ＴＨ和ＴＬ，可通过软件写入用户报警上下限。

DS18B20温度传感器的内部存储器还包括一个高速暂存RAM和一个非易失性的可电擦除的EERAM。

高速暂存RAM的结构为８字节的存储器，结构如图3所示。

头２个字节包含测得的温度信息，第３和第４字节ＴＨ和ＴＬ的拷贝，是易失的，每次上电复位时被刷新。

第５个字节，为配置寄存器，它的内容用于确定温度值的数字转换分辨率。

DS18B20工作时寄存器中的分辨率转换为相应精度的温度数值。

该字节各位的定义如图3所示。

低５位一直为１，ＴＭ是工作模式位，用于设置DS18B20在工作模式还是在测试模式，DS18B20出厂时该位被设置为０，用户要去改动，R1和R0决定温度转换的精度位数，来设置分辨率。

.TM R11R01111..图2.3 DS18B20字节定义由下面表2.1可见，DS18B20温度转换的时间比较长，而且分辨率越高，所需要的温度数据转换时间越长。

因此，在实际应用中要将分辨率和转换时间权衡考虑。

高速暂存ＲＡＭ的第６、７、８字节保留未用，表现为全逻辑１。

第９字节读出前面所有８字节的CRC码，可用来检验数据，从而保证通信数据的正确性。

当DS18B20接收到温度转换命令后，开始启动转换。

转换完成后的温度值就以16位带符号扩展的二进制补码形式存储在高速暂存存储器的第１、２字节。

单片机可以通过单线接口读出该数据，读数据时低位在先，高位在后，数据格式以0.0625℃／LSB 形式表示。

当符号位Ｓ＝０时，表示测得的温度值为正值，可以直接将二进制位转换为十进制；当符号位Ｓ＝１时，表示测得的温度值为负值，要先将补码变成原码，再计算十进制数值。

表2是一部分温度值对应的二进制温度数据。

表2.1 DS18B20温度转换时间表R0R10 00 1 0 11 19101112分辨率/位温度最大转向时间/ms93.75187.5375750....DS18B20完成温度转换后，就把测得的温度值与RAM中的TH、TＬ字节内容作比较。

若Ｔ＞TH或T＜TL，则将该器件内的报警标志位置位，并对主机发出的报警搜索命令作出响应。

因此，可用多只DS18B20同时测量温度并进行报警搜索。

在64位ROM的最高有效字节中存储有循环冗余检验码（CRC）。

主机ROM的前56位来计算CRC值，并和存入DS18B20的CRC值作比较，以判断主机收到的ROM数据是否正确。

DS18B20的测温原理是这这样的,器件中低温度系数晶振的振荡频率受温度的影响很小，用于产生固定频率的脉冲信号送给减法计数器1；高温度系数晶振随温度变化其振荡频率明显改变，所产生的信号作为减法计数器２的脉冲输入。

器件中还有一个计数门，当计数门打开时，DS18B20就对低温度系数振荡器产生的时钟脉冲进行计数进而完成温度测量。

计数门的开启时间由高温度系数振荡器来决定，每次测量前，首先将－55℃所对应的一个基数分别置入减法计数器１、温度寄存器中，计数器１和温度寄存器被预置在－55℃所对应的一个基数值。

减法计数器１对低温度系数晶振产生的脉冲信号进行减法计数，当减法计数器１的预置值减到０时，温度寄存器的值将加1，减法计数器１的预置将重新被装入，减法计数器１重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到减法计数器计数到０时，停止温度寄存器的累加，此时温度寄存器中的数值就是所测温度值。

其输出用于修正减法计数器的预置值，只要计数器门仍未关闭就重复上述过程，直到温度寄存器值大致被测温度值。

表2.2一部分温度对应值2.3 DS18B20温度传感器与单片机的接口电路.. ..图2.4 DS18B20与单片机的接口电路DS18B20可以采用两种方式供电，一种是采用电源供电方式，此时DS18B20的1脚接地，2脚作为信号线，3脚接电源。

另一种是寄生电源供电方式，如图2.4 所示单片机端口接单线总线，为保证在有效的DS18B20时钟周期内提供足够的电流，可用一个MOSFET管来完成对总线的上拉，多个DS18B20可以将2口串接到一条总线上，而本设计只用了一个DS18B20。

当DS18B20处于写存储器操作和温度A/D转换操作时，总线上必须有强的上拉，上拉开启时间最大为10us。

采用寄生电源供电方式时VDD端接地。

由于单线制只有一根线，因此发送接口必须是三态的。

第3章系统整体硬件电路设计3.1系统整体硬件电路系统整体硬件电路包括，传感器数据采集电路，温度显示电路，上下限报警调整电路，单片机主板电路等，单片机主板电路如图3.1 所示：图3.1 单片机主板电路图3.1 中包括时钟振荡电路和按键复位电路，按键复位电路是上电复位加手动复位，使用比较方便，在程序跑飞时，可以手动复位，这样就不用在重起单片机电源，就可以实现复位。
