-----------------------------------------------------------------------------------------~ 1 ~1350MW 超临界机组FCB 控制技术方案前 言近年来，一些发达国家和地区，包括美国、俄罗斯的莫斯科、英国伦敦、欧洲西部的意大利，法国和德国等相继发生了电网故障并导致大面积停电的严重事故，社会生活和经济等各方面损失巨大。
在我国，也发生了海南和西藏等的大面积停电事故。
事实上，在现代社会里，电力已经渗透到社会生产和生活的各个方面，一旦电力系统局部或大面积发生停电故障，其直接和间接造成的后果极其严重。
当电网出线故障时，电力系统客观上要求能在系统中保留若干必须的电源点，以利于整个电力系统的恢复过程。
机组小岛运行方式（一般意义上的FCB ）就是专门为此目的而设计的运行方式。
这种方式就是当机组和电网断开后，由机组本身自带厂用电在低负荷下安全稳定地运行一段时间以等待电网故障的排除，当电网故障排除恢复正常后由该机组开始向电网供电，从而逐渐恢复其它电源点的正常运行。
由此可见，小岛运行方式时针对电网故障而在电源点采取的积极措施。
目前，国外电力市场已经成为国内电力设计业务的重要部分，而国外电厂设计大多存在具备FCB 功能的要求。
-----------------------------------------------------------------------------------------~ 2 ~2第一部分、工程概况XXXJerada 电厂1×350MW 超临界燃煤电站工程项目业主为XXX 国家电力部Office of National Electricity(ONEE)。
电厂为扩建电厂，I 期已有3×55MW 机组。
本期工程与已有电厂系统相对独立。
本期为1台350MW 超临界、空冷机组，包括1台燃煤锅炉、1台汽轮发电机组和所有必须的辅机设备及电厂BOP 。
浅谈3号机组FCB试验全过程摘要：大型发电机组快速甩负荷（Fast Cut down,FCB）技术是电网稳定性的一大保障。
FCB动作后,机组可以快速地与电网解裂并且甩负荷自带厂用电运行,在消除电网故障之后,可以迅速恢复对电网的供电。
本文介绍火电机组实现FCB功能的主要过程及存在分风险，FCB动作后火电机组解列并能够不停机不停炉的原理。
通过机组试验验证实现FCB功能的条件。
关键词：超超临界火电机组;FCB;甩负荷;广东红海湾发电有限公司3号机组在攻克40%较少容量旁路、给水泵高转速下如何控制给水流量等难题后FCB试验动作成功，发电机与系统解列自带厂用电孤岛运行，机组有功功率12秒降至20MW，汽轮机转速一次飞升至3092rpm后回落至2919rpm，经62秒后稳定在3000rpm，主再热蒸汽温度均在允许范围内，20分钟基本稳定；3号机组FCB试验成功，下面简要介绍一下3号机组在实现FCB功能试验的全过程。
一、机组FCB功能定义：FCB主要功能指在外网或主变出线故障，只跳主变出口开关而不联跳锅炉、汽机及发电机，此时汽机带厂用电负荷维持运行，待外网或主变故障解除后可快速升负荷并网发电。
该功能的实现前提为三大主机及相关辅机不发生故障。
二、FCB运行的工况条件的确定FCB发生时的机组负荷运行范围。
一般为机组最低稳燃负荷至100％额定负荷之间，在此机组运行负荷范围内，如产生了FCB动作的触发条件，则机组甩负荷转入带厂用电运行。
三、FCB运行过程的阶段划分FCB运行可人为划分为3个阶段：1.FCB过渡阶段。
即从机组FCB开始瞬时至FCB稳定运行的过渡过程，此阶段锅炉、汽机的运行参数发生急剧变化调整，相应辅机的运行也随之发生急剧的调整。
2.FCB稳定运行阶段。
此阶段锅炉负荷稳定在锅炉不投油稳燃负荷或稍高，汽机转速维持额定3000rpm，带厂用电运行。
3.FCB结束，机组升负荷并网。
FCB运行阶段的划分，有利于根据不同阶段的汽机、锅炉的运行要求及特点来对相应的辅机配置的运行及配置进行分析、核算。

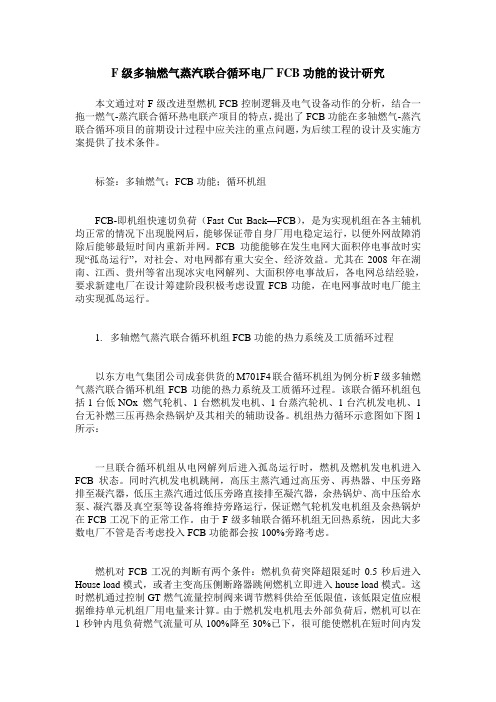

F级多轴燃气蒸汽联合循环电厂FCB功能的设计研究本文通过对F级改进型燃机FCB控制逻辑及电气设备动作的分析，结合一拖一燃气-蒸汽联合循环热电联产项目的特点，提出了FCB功能在多轴燃气-蒸汽联合循环项目的前期设计过程中应关注的重点问题，为后续工程的设计及实施方案提供了技术条件。
标签：多轴燃气；FCB功能；循环机组FCB-即机组快速切负荷（Fast Cut Back—FCB），是为实现机组在各主辅机均正常的情况下出现脱网后，能够保证带自身厂用电稳定运行，以便外网故障消除后能够最短时间内重新并网。
FCB功能能够在发生电网大面积停电事故时实现“孤岛运行”，对社会、对电网都有重大安全、经济效益。
尤其在2008年在湖南、江西、贵州等省出现冰灾电网解列、大面积停电事故后，各电网总结经验，要求新建电厂在设计筹建阶段积极考虑设置FCB功能，在电网事故时电厂能主动实现孤岛运行。
1. 多轴燃气蒸汽联合循环机组FCB功能的热力系统及工质循环过程以东方电气集团公司成套供货的M701F4联合循环机组为例分析F级多轴燃气蒸汽联合循环机组FCB功能的热力系统及工质循环过程。
该联合循环机组包括1台低NOx 燃气轮机、1台燃机发电机、1台蒸汽轮机、1台汽机发电机、1台无补燃三压再热余热锅炉及其相关的辅助设备。
机组热力循环示意图如下图1所示：一旦联合循环机组从电网解列后进入孤岛运行时，燃机及燃机发电机进入FCB状态。
同时汽机发电机跳闸，高压主蒸汽通过高压旁、再热器、中压旁路排至凝汽器，低压主蒸汽通过低压旁路直接排至凝汽器，余热锅炉、高中压给水泵、凝汽器及真空泵等设备将维持旁路运行，保证燃气轮机发电机组及余热锅炉在FCB工况下的正常工作。
由于F级多轴联合循环机组无回热系统，因此大多数电厂不管是否考虑投入FCB功能都会按100%旁路考虑。
燃机对FCB工况的判断有两个条件：燃机负荷突降超限延时0.5秒后进入House load模式，或者主变高压侧断路器跳闸燃机立即进入house load模式。
FCB火电厂发变组保护配置的探讨摘要：FCB模式除对电网安全运行有利外．提高了电厂机组自身的安全性和经济性。
而且，这也是火电厂实现“孤岛运行”和“黑启动”的基础，因此，在我国已经有越来越多的新建火电厂进行了这方面的试验，并取得了极好的运行效果。
发电机变压器组保护是确保电网与电厂的安全运行的重要保障，其保护和动作方式直接关系到故障情况下的决策行为。
基于FCB功能发电厂的发变组保护配置进行探讨。
关键词：发电厂；发变组；FCB；保护配置基于火电厂实现 FCB 功能的技术要求，对发变组保护配置的一些技术问题进行了探讨，分析了发电机保护中的一些保护功能的特点，并提出了新的配置要求，已使得发电厂的其他系统进行快速调节。
FCB 模式除对电网安全运行有利外，提高了电厂机组自身的安全性和经济性。
而且，这也是火电厂实现“孤岛运行”和“黑启动”的基础，因此，在我国已经有越来越多的新建火电厂进行了这方面的试验，并取得了极好的运行效果。
FCB 甩负荷后小岛运行是大型汽轮机组适应电网变化的一种非常有效的运行方式。
一、慨述单元制火电机组的 FCB 也就是我们常说的快速甩负荷并“小岛”运行。
FCB 模式除对电网安全运行有利外，提高了电厂机组自身的安全性和经济性。
为了更好的实现FCB 的功能，对于火电机组的设计理念就必须要有较大的突破。
从电气专业角度来讲，为满足机组 FCB 功能对电气发变组的保护逻辑提出的更高要求。
某电厂660MW 燃煤发电机组。
每台机组的发电机、主变压器按单元制接线方式，依次经由发电机、离相封闭母线、发电机出口断路器、离相封闭母线、主变压器、500kV 架空线引至本期工程建设的 500kV 升压站向电网输送电能。
500kV 升压站为一个半断路器接线方式。
见图。
二、发电机、变压器保护的配置1、发电机保护配置。
发电机微机型保护装置按双重化配置，主要配置发电机差动保护、发电机转子表层过负荷保护、发电机失磁保护、发电机逆功率保护、发电机过负荷保护、复合电压闭锁过电流保护、发电机定子接地保护、发电机转子接地保护、发电机低频 / 过频保护、发电机低频 / 过频保护、发电机过激磁保护、发电机阻抗保护、发电机过电压保护、突加电压保护、发电机失步保护、发电机失步保护、起停机保护、发电机出口断路器失灵保护、发电机零功率保护。
孤网运行中火电厂机组FCB的重要作用摘要：由于某地区组成的区域电网存在比较单薄的设备配电结构，系统配电稳定性差，单个部件故障将会造成区域电网的振荡波动甚至解列，那么利用火电厂的FCB功能使机组在电网事故时保持“孤岛运行”，能使机组快速有效地恢复区域电网供电，带有FCB功能的机组这时候就能在电网崩溃时使机组幸存下来，对电网恢复起到了举足轻重的作用。
本文根据某省出现的一个孤网运行故障，介绍了火电厂FCB设施在孤网运行中起到的作用，并对于孤网运行特征提出了科学的处理策略。
关键词：孤网运行；重要作用；火电厂；FCB机组孤网一般泛指脱离大电网的区域电网的简称。
FCB是指火电机组在电网或线路出现设备故障而汽机锅炉正常的情况下不联跳汽机和锅炉，汽机保持3000r/min，或者是发电机和汽机故障跳闸，保持锅炉继续运行，汽机仍可保持3000r/min空载运行，锅炉快速减少燃料量，同时高低压旁路快速开启，以实现机组仅带厂用电的孤岛运行方式。
为不断提升复杂电力系统故障下火电设备启动性能，某地区组成的区域电网中火电机组设备相继开展了FCB功能建设与技术改造，具有迅速切负荷（FCB）作用。
由于孤网运行中大停电后发电机组在没有任何外来电源的条件下进行黑启动是极为困难的，FCB设备具有在故障状态下与系统分列，带厂用电孤岛运转的能力，进而为电力系统保留一定电源点，能用作电力系统的开启电源，既能快速恢复发电，又有利于电网安全，也节约了锅炉重新点火的启动成本，对减少锅炉寿命也起了很大作用。
1、孤网运转中火电厂FCB设备的重要性FCB属于发电机组由于内外部事故与电力系统解列，但没有出现锅炉MFT现象，瞬间甩掉所有对外配电负荷的条件下，保持发电机解列厂用电运转和停机不停炉的智能操控功能。
因为规避了锅炉主燃料跳闸，进而极大减少了电力系统恢复配电的时间，还有利于机械的稳定停运。
现存的机组FCB作用有如下三类：（1）停网不断电。
当发电机组出现外部事故时，汽轮机不断电，带厂用电负荷一直运行。
关于大型发电机组FCB方案的探讨国内电网容量比较大，既有火电也有水电，因此对老火电机组装设FCB功能并没有特别要求，但对新建机组都要求具备FCB功能。
FCB是大型机组适应电网突发事故的一种孤岛运行方式；在这种方式下，汽轮机若能在较短时间内快速并网发电，对机组的安全经济运行及电网的安全稳性定具有重要意义。
标签：FCB；孤岛运行；安全经济；安全稳定FCB是指火电机组在电网发生故障情况下，机组主变出线开关跳闸，不联跳锅炉和汽机，高低旁路快开，发电机带机组的厂用电运行；若汽机故障跳闸，则厂用电切至备用电源，高低旁路快开，锅炉快速减少燃料，停机不停炉。
1 实现FCB的前提条件1.1 硬件条件（1）锅炉具有较好动态调节特性；（2）汽轮机具备低负荷运转能力；（3）足够容量的汽机旁路系统；（4）厂用电快切可靠。
1.2 软件条件（1）热工水平必要的基本条件：（2）机组控制DCS须硬件一体化；（3）模拟量（MCS）自动调节须全程控制，必须投入机炉协调控制（CCS）；（4）设计合理的机组顺序控制（SCS）；（5）可靠的设备联锁控制；（6）安全的熱工保护。
1.3 主要验证试验项目（1）低旁容量试验；（2）凝结水系统供水能力试验；（3）冷再供辅汽能力试验；（4）小机汽源切换试验；（5）除氧器供汽切换试验；（6）甩负荷试验。
2 大型机组设备概况（以红海湾发电厂机组为例）3号机组装机容量为660MW；锅炉为单炉膛、一次再热、平衡通风、低NOx 旋流式煤粉燃烧器、超超临界压力直流炉；给水系统配置2×50%BMCR汽动给水泵和1台30%BMCR电动给水泵。
汽机为一次中间再热、三缸四排汽、单轴、凝汽式；汽轮机旁路为高、低压二级串联、容量分别为40%BMCR，52%BMCR。
发电机冷却方式为水-氢-氢，励磁方式为静态可控硅自并励。
3 FCB逻辑功能FCB逻辑条件如下（见图1）：（1）机组负荷小于245MW（38%BMCR），汽轮机跳闸，锅炉运行，停机不停炉。
浅谈实现FCB功能由于我们企业的特殊情况，为了保证集团公司用电负荷的稳定，要求我们的350MW机组具备FCB功能，即在电力系统故障产生时, 发电机突然甩去全负荷或部分负荷的情况下而快速减少锅炉负荷并稳定燃烧，以保证在不停炉的情况下，维持汽轮机3000rpm，发电机带孤网和厂用电负荷运行。
当事故消除后，迅速恢复正常运行。
一、主要设备配备情况：我公司的汽轮机是东方汽轮机有限公司生产的，型号为:CC350/300-24.2/1.0/0.4/566/566。
汽轮机设计旁路容量为40%BMCR。
锅炉配备两台PCV阀，总容量为20%BMCR。
机组共配有三台给水泵，其中两台为50%容量的汽动给水泵，正常汽源为四段抽汽，高压汽源为再热器冷段抽汽，并配有汽源自动切换装置；还有一台为30%容量的电动给水泵；凝结水泵为100%容量一用一备。
二、机组实现FCB功能，希望达到如下目标：1、当系统原因造成出口功率为零时，实现FCB功能，将机组迅速转为只带厂用电的“孤岛运行”，一旦系统恢复，就能使机组迅速并入系统运行；2、汽轮机本身故障跳闸或发电机-变压器组需要停机检修处理的故障联锁汽轮机跳闸，汽轮发电机停止运行，锅炉维持最小负荷旁路运行，即停机不停炉；3、当发生机组需与系统解列，但无需停机检修处理的故障时，保护出口于“解列灭磁”，即实现停发电机不停汽轮机，便于尽快恢复机组并网运行，汽轮机维持3000 rpm空转；三、国内电厂FCB的成功案例1、上海石洞口二厂，600MW机组，超临界直流炉，选用100%BMCR（25%X4）汽轮机旁路，兼做锅炉过热器安全门，低旁阀容量为65%BMCR，再热器冷段装有100%BMCR的安全门。
1993年8月2#机组曾在560MW负荷下成功地实现了FCB；当时主汽压力为22.5MPa，FCB动作后，过热器压力飞升1.7MPa令高压旁路自动快开，虽经喷水减温减压再热器压力仍升高了 1.8MPa，使再热器安全门开启释放蒸汽。
FCB甩负荷过程中锅炉在水动力和燃烧调整应该注意的问题及采取的措施FCB甩负荷过程中锅炉在水动力和燃烧调整应该注意的问题及采取的措施FCB甩负荷过程中锅炉在水动力和燃烧调整方面应该注意的问题及采取的措施FCB(FastCutBack一FCB)是指机组在正常运行时，由于机组内部故障或外部电网故障而与电网解列，瞬间甩掉全部对外供电负荷，并保持锅炉在最低负荷运行，锅炉出力减少至25%~35%BMCR，机组甩负荷至FCB带厂用电运行等，维持发电机带厂用电运行或停机不停炉的自动控制功能。
当机组实现FCB功能后，具备发电机解列带厂用电的能力，有助于电网在可能的最短时间内恢复正常，也有助于发电机组的安全停运。
旁路系统示意图1-锅炉;2-高压缸;3-再热器;4-中压缸;5-低压缸;6-凝汽器;7-?级减温减压旁路;9-大旁路;10-向空排气故障甩负荷，发生这种事故的原因除了电网不正常之外，发电机的主开关跳闸、汽机主汽门脱扣等都是引起该事故的原因。
当电站突然甩去大量负荷时，二回路蒸汽流量急剧下降，使一回路冷却剂温度及压力迅速上升。
这就是甩负荷事故。
在甩负荷过程中，除了调节保证计算所关心的最大转速上升值和最大水击压力上升值外，还要对甩负荷动态过程品质指标的优劣进行考核。
当加热器事故解列后,给水应特殊的通道继续通向锅炉(大旁路)，否则锅炉将会因为给水中断而跳炉。
在给水系统的设计中，都会给高加设计旁路管道系统，即在高加给水管道前后和给水旁路管道上各设计一个隔离阀门(有的采用三通)，通过阀门的相互切换，给水走不同的通道，即给水可以走高加内部，也可走高加外部。
高加故障时以使高加水侧随时切除到旁路系统，保证锅炉不断水、高加不会通过抽汽管道向汽机返水。
有的是大旁路，有的是小旁路。
大旁路是指几台高加同时用一个旁路，不管哪台高加故障，都会同时把给水切到旁路，而高加内切断给水。
考虑到目前的制造水平较高，高加泄漏率较低，为了节省投资和简化系统，基本都是这个设计。
660MW机组FCB功能的应用与分析摘要FCB是Fast Cut Backe的缩写，即快速减负荷。
FCB即刻动作，能快速、安全地急降锅炉出力，实现机组自带厂用电运行或停机不停炉，从而避免机组停运。
本文中的PAYRA电站是“一带一路”上的中孟合资项目，由于孟加拉国电网比较薄弱，抗干扰能力差，容易出现电网故障、线路跳闸等事故，而FCB是保障机组自身安全的重要措施，因此该电站两台机组在设计时均配备FCB功能。
本文以PAYRA电站为例，主要探讨机组FCB后相关专业的处理方法以及技术分析。
关键字FCB 运行负荷厂用电主要系统简介PAYRA 2×660MW电站是孟加拉国最大的燃煤电厂。
其中，锅炉为东方锅炉股份有限公司制造的超超临界燃煤直流炉、前后墙对冲燃烧方式、一次中间再热、变压运行。
锅炉型号：DG1922.32/28.25－Ⅱ3型。
汽轮机型号N660-27/600/610，采用上海电气集团有限公司制造的超超临界参数、一次中间再热、四缸四排汽、单轴、双背压、凝汽式汽轮机。
发电机为上海电气集团 QFSN-660-2-22型隐极式、双极、三相同步汽轮发电机。
升压站采用屋内 GIS配电装置由，400kV电压等级送出，每台机组主变通过400kV架空线路送至 400kV升压站。
FCB的特点Fast Cut Backe英文直译是“快速切回”，在电力系统中采用意译，即“快速减负荷”。
而实际中最能对应原意的应该是：锅炉快速减出力。
因为，无论从逻辑功能、主要控制作用还是最终结果，FCB控制的对象主要是锅炉。
当运行中的发电机组由于电网故障、线路跳闸，或者汽轮机、发电机跳闸，瞬间甩掉全部发电负荷，而此时锅炉燃烧仍然维持着原有出力，锅炉产生的强大蒸汽量和发电机对外供电的零负荷严重不平衡，如果不及时采取应对之策，后果就是运行参数超限引发机组全停。
如果此时FCB正确动作，能快速、安全地急降锅炉出力，从而实现机组正常运行自带厂用电运行或停机不停炉方式。
火电厂快速甩负荷FCB的调试运用研究
摘要：采用快速甩负荷FCB的方法，在火电厂当前的运营中，是较为广泛应用的。
采用FCB的功能，将电力系统进行快速的故障状态的启动，防止出现安全故障，加快机组的回复速度。
采用甩负荷用电运行的FCB工况，在工况下进行主要电器系统的参数运行，仿真火电厂机组的变化，观察FCB之后的参数变化的情况，证明火电厂在进行相关的系统的配合运行中，能够成功地实现机组的甩负荷的用电的FCB工况，降低损耗并保证机组的稳定运行。
关键词：火电厂；快速甩负荷；调试运行
在没有外来电源的条件下，进行黑启动的难度较大，在电网事故中保证部分的电源的运行，通过随时的向外供电的电源，加快电厂电网恢复供电的速度，火电机组的快速甩负荷FCB功能的运用，使得机组能够在电网崩溃的状态下幸存下来，实现带厂用电的孤岛运行，在故障消除之后，回复火电厂的备用电源的启动，保证故障结束后供电的正常，加快系统的恢复的速度[1]。
进行FCB的实验，检查机组辅助机组的减负荷的状态和旁路调节的功能，进行汽轮机的数字电液的控制，将部分的功能和自动调节系统进行高度的自动化运行，提供稳定电网的安全保障。
1、火电厂FCB调试概况
电网发生故障之后，火电机组在主开关跳闸的情况下，机组和电网发生了稳定控制的干扰因素，出现了电网解裂的问题，火电机组切除之后，在进行机组的运行后，机组停机和停炉，锅炉的主燃料发生了跳闸事故。
费单机维护用电的孤岛运行的状态，在切除了外部的负荷之后，维持运行的状态。
经过对机组的主要开关跳闸，进入三种状态，采用FCB工况，使得火电机组被称为了FCB机组。
机组在电网线路出现故障的情况下，本身的运行是正常的，但是机组主变的出线开关发生了跳闸，瞬间将全部的对外供电负荷甩掉，此时没有发生MFT的情况，可以运用自动控制功能，进行停机不停炉或者用电孤岛运行的操作[2]。
2、FCB工况机组的调节状况
采用发电机开关保持合位的方法，在正常运行的状态下，进行主变出口的开关的分闸，具体进行触发的逻辑为：
高压阀门关闭，中压调门关闭，发电机主变出口开关撕开，阿费单机的主变负荷大于30，FCB许可条件下，发生了FCB,在孤岛运行的状态下，火电厂的运行负载出现了并网信号的复位值，在不触发汽轮机危急这段的情况，保护系统发生了发电机的保护动作，FCB工况吹按，机组依托控制系统，自动按照既定程序和规则进行调节和控制，FCB工况发生之后，机组发生了变化[3]。
FCB的汽机的控制，在工况发生之后，汽轮机转为转速控制的方式，确保了过度过程的转速变化，达到了大幅度的甩负荷的状态，触发了超速保护控制单元，OPC动作经过远方DCS的哟啊空的切除，转速降低到了3000转每分钟，复位后出现了OPC动作，DEH自动转入转速控制，转速的目标值降低到了2000转每分钟，机组的转速的飞升速度和机组的压力以及调门的关闭，在严密上发生了变化。
FCB工况出现之后，保证了蒸汽有了通路，旁路快速打开，蒸汽超压进入了高压缸，中亚和低压缸的蒸汽采用了低旁替代，控制好汽温和汽压，满足了机组的运行的要求[4]。
3、仿真实验
经过对火电厂的FCB的反真是颜，考虑了控制系统以及旁路和调节系统等，采用仿真的方法，对于FCB进行了用电运行工况的电器动态模拟。
采用的软件平台模拟了FCB机组的动态模型，在额定工况的运行过程中，断开了机组的主变出口的开关，使得机组在而定工况下达到了3000转每分钟的状态，用电采用孤岛运行的方法，机组的转速好励磁电压以及机端电压的情况，在参数变化的状态变发生了改变。
FCB工况发生，发电机甩负荷和系统的解裂都开始变化，转速生生，额定转速采用OPC保护动作，进行了高调门和中调门的关闭，转速达到了最高值，发电机突然开始甩负荷，电枢反应小时，励磁系统针对这个过程做出了相应的反映，延时出现，励磁电流没有变化，发电机的机端电压恢复到了正常的数值，在励磁电流的降低状态下，经过系统给的调节，使得励磁的电压处在了稳定的状态，据的机端低压和励磁电压的变化曲线较为明显[5]。
FCB工况发生后，系统并网，出现了失电电网的恢复的状态，在FCB功能
的机组中，进行热态状况狂的启动，接上带负荷之后，为黑启动的初期提供了大量的数量较多的电源，大幅度地缩短了电网的正常供电的时间，电力系统出现了十分大的转变。
火电孤岛运行状态的并网之后，高压断路器的操作不是正常状态下的网络监控胸膛了，通过变组的同期的装置，进行了同期电的选择，选择了并网，发生了自励磁和过电压的问题，为了保证平衡，汽轮机的机械输出功率发生了降低。
4、火电厂快速甩负荷FCB的调试运用
给水泵汽轮机调节系统建模，适应锅炉的蒸发量，进行汽包水位的的规定范围内的位置，保持稳定的给谁流量，直流锅炉中，通过给水量的控制得到燃水比，在完成热气温的情况下，调节特性较好的蒸汽的热能，达到机械能，电动泵经过能量的转换，采用汽轮发电机的方法，进行电能能够的调速泵的机械能的转换。
气动泵在汽源的运行中，采用低压汽源工作的方法，在快速大范围的降负荷的前提下，将类似于FCB的主汽轮机进行高压气源的切换，低压的汽源经过主汽轮的机端的抽气，最终由凝结水泵将冷凝水经过低压加热器送到除氧器中，通过给水泵，将除氧器送到锅炉中，在锅炉给水量发生变化之后，通过改变给水泵的转速，调节给水量，给水泵的转速通过给水泵的汽轮机的转速变化，得到了汽轮机的转速范围的给水过程[6]。
给水泵的汽轮机的调节系统，在汽轮机的调节系统中，一般是采用惯性环节，进行高低压的惯性的时间常数的控制。
仿真过程中，在给定转速的机端，当给定的转速达到了主汽轮机的台阶式升高或者降低的的时候，转速的仿真效果，能够达到了小扰动的状态，数字型的阀门经过快开型阀门的调节，得到了动态过程的不稳定性，不需要对汽源进行切换，也可以有益于水泵汽轮机的转速的控制，通过对低压调节阀门的开度的变化的观察，发现阀门调节过程中开度变化是剧烈的。
阀门的安全通过备用高压的给定设定的转速，得到了高低压的气源的变化幅度的变化，合理配置气源，然后保证切换之后，给水泵的汽轮机经过负荷的变化，幅度发生了一定的延长，在低压油动机的输出的阀门调节的状态下，采用阀门开度达到最佳的方式，显示主汽轮机负荷的变化[7]。
FCB的气机控制在转速控制的方式下，整个过度的过程是在允许的额范围
内进行大幅度的甩负荷，在契机的转速调节下，速度不断上升，触发的超速保护控制单元在远方DCS遥控下，转速降低，DEH自动转入转速控制阶段，转速的目标发生了降低，机组的转速的飞升速度达到了出力的状态，调门快关的时间和调门关闭的严密性具有一定的关系。
整个热力循环在高温高压蒸汽的状态下，经过做工，经过再热器升温，达到了凝结水泵和给水泵的送回的锅炉中，进入高压泵之后，中压和低压泵在经过低旁和高旁的替代之后，避免蒸汽发生超压。
气压恢复之后，控制住了气温和气压。
结语：
火电机组成功实现FCB工况之后，电厂系统实现了高速的运转，通过甩负荷的FCB工况的调试，火电机组的功能的实现具有了现实意义。
参考文献：
[1]孔繁林.FCB工况下汽机DEH控制系统的改进[J].青海电力,2015,(3):69-72.
[2]孙灵芳,宫远洋.火电机组FCB磨煤机停运优化策略[J].计算机仿真,2017,(1):118-122.
[3]李岩鹏.发变组保护逻辑实现FCB功能分析及FCB保护配置[J].大科技,2014,(22):125-126.
[4]王静,刘艳,张根生, 等.火电机组快速甩负荷功能的实现[J].电工电气,2014,(12):45-47,53. [5]郭萌,何亚刚,顾玉春, 等.660MW 超超临界机组快速甩负荷控制策略及其试验[J].电力建设,2014,(9):97-102.
[6]任海彬.京能宁东国产660MW超临界机组FCB功能的实现[D].华北电力大学;华北电力大学(北京),2016.
[7]王静.火电厂黑启动恢复及其仿真研究[D].华北电力大学,2015.。
