第五章 大地测量的基本技术与方法(4)PPT课件

我国统一的国家大地控制网的布设开始于20世 纪50年代初，60年代末基本完成，先后共布设一 等三角锁401条，一等三角点6 182个，构成121个 一等锁环，锁系长达7.3万km。一等导线点312个， 构成10个导线环，总长约1万km。1982年完成了 全国天文大地网的整体平差工作。网中包括一等三 角锁系，二等三角网，部分三等网，总共约有5万 个大地控制点，30万个观测量的天文大地网。平差 结果表明：网中离大地点最远点的点位中误差为 ±0.9m，一等观测方向中误差为±0.46″。
11:06:20
（4）优缺点 三角测量的优点是：图形简单，结构强，几何
条件多，便于检核，网的精度较高。 三角测量的缺点是：在平原地区或隐蔽地区易
受障碍物的影响，布设困难，增加了建标费用； 推算而得的边长精度不均匀，距起始边越远边 长精度越低。
（5）适用：山区
11:06:20
2. 导线测量法
11:06:20
5. 中国地壳运动观测网络
中国地壳运动观测网络是中国地震局、总参测绘 局、中国科学院和国家测绘局联合建立的，主要是 服务于中长期地震预报，兼顾大地测量的目的。该 网络是以GPS为主，辅以SLR和VLBI以及重力测量 的观测网络，它由三个层次的网络组成，即25站连 续运行的基准网、56站定期复测的基本网和1 000 站复测频率低的区域网。
5）GPS定位精度应因地制宜
注重点位的适用性和站址的科学性
11:06:20
四、国家水平控制网的布设方案
（一）、常规大地测量方法布设国家三角网 1. 国家一等三角锁的布网方案
一等锁是国家大地控制网的骨干，沿经纬线方向纵
横交叉布满全国。 一等锁在纵横交叉处设置起算边，起算边两端点应
精确测定天文经纬度和天文方位角。 一等锁两起算边之间的锁段长度一般为200km左右，

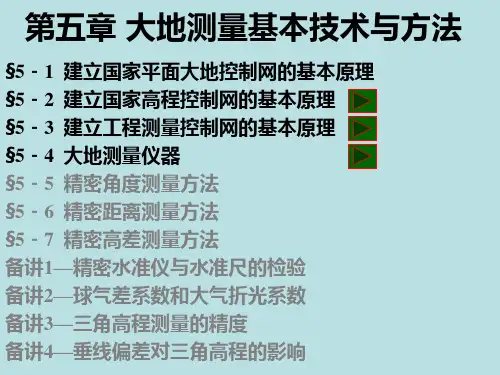

第五章 大地测量基本技术与方法
§5－1 建立国家平面大地控制网的基本原理 §5－2 建立国家高程控制网的基本原理 §5－3 建立工程测量控制网的基本原理 §5－4 大地测量仪器 §5－5 精密角度测量方法 §5－6 精密距离测量方法 §5－7 精密高差测量方法 备讲1—精密水准仪与水准尺的检验 备讲2—球气差系数和大气折光系数 备讲3—三角高程测量的精度 备讲4—垂线偏差对三角高程的影响
折角，折线上的转折点叫导线点（控制点）。 • 测定导线点平面坐标的工作叫导线测量。通过测量导线边长和转
折角，再根据起算点及附合点的已知数据，可求出所有导线点的 平面坐标。
β
D
• 导线的形式：附合导线、闭合导线、支导线和导线网。
• 导线网是由若干条附合导线或闭合导线构成的网状图形。 • 导线网包括：一个节点的导线网、两个以上节点的导线网和两个
A
a
az B
• VLBI测量长度的相对精度可达10-6。
• 该技术在研究地球极移、地球自转速率的短周期变化、地球固体 潮、大地板块运动的相对速率和方向中得到广泛的应用，在常规 大地测量中很少用。
3*、惯性测量系统(INS)
• 惯性测量是利用惯性力学基本原理，在相距较远的两点之间，对 装有惯性测量系统的运动载体(汽车或直升飞机)从一个已知点到另 一个待定点的加速度，分别沿三个正交的坐标轴方向对加速度分 量进行两次积分，从而求定其运动载体在三个坐标轴方向的坐标 增量，进而求出待定点的位置。
• 因此，在普遍应用全站仪和GPS定位技术的现代，城市控制测量 和工程控制测量基本上不采用三角网。
2. 导线测量法 • 导线：由设站点（控制点）连成的折线（若干条直线首尾相连）。 • 布设控制点时，使点与点之间单线相连形成链状折线，测量出边

激光雷达地形测量
利用激光雷达技术获取高 精度地形数据，常用于数 字高程模型（DEM）的建 立。
激光雷达遥感
通过激光雷达技术获取地 表信息，用于地质、环境 监测等领域。
其他大地测量技术与方法
重力测量
利用重力加速度的差异来测定地球重力场参数，常用于地球 物理研究。
惯性导航
利用惯性传感器来测定运动物体的姿态、位置和速度，常用 于海洋和航空导航。
大地测量学的应用领域
• 总结词：大地测量学的应用领域非常广泛，包括地理信息系统、资源调 查、城市规划、灾害监测等。
• 详细描述：大地测量学在地理信息系统中的应用主要是提供高精度、高分辨率的地理信息数据，用于地图制作、土地规 划、环境监测等领域。在资源调查方面，大地测量学可以通过对地球的重力场和磁场进行测量，探测地下矿产资源，并 对海洋资源进行调查和监测。此外，大地测量学在城市规划中也有广泛应用，例如通过卫星遥感技术对城市环境进行监 测和评估，以及利用GPS技术对城市交通进行管理和优化。最后，大地测量学在灾害监测方面也发挥了重要作用，例如 通过大地测量技术对地震、火山、滑坡等自然灾害进行监测和预警。
大地测量在地理信息系统中的应用领域
基础地理信息获取
大地测量提供高精度的地 理坐标和地形数据，是GIS 获取基础地理信息的重要 手段。
地图制作与更新
大地测量数据可用于制作 高精度地图，并定期更新 以确保地图的准确性和现 势性。
空间分析与应用
大地测量数据与其他空间 数据结合，可进行空间分 析、规划、决策等应用。
大地测量在地理信
05
息系统中的应用
地理信息系统概述
地理信息系统定义
地理信息系统（GIS）是一种用于采集、存储、处理、分析和显示 地理数据的计算机系统。

② 技术设计的内容和方法 [1] 搜集和分析资料 （1）测区内各种比例尺的地形图。 （2）已有的控制测量成果（包括全部有关技术文件、图表、手簿 等等）。 （3）有关测区的气象、地质等情况，以供建标、埋石、安排作业 时间等方面的参考。 （4）现场踏勘了解已有控制标志的保存完好情况。 （5）调查测区的行政区划、交通便利情况和物资供应情况。若在 少数民族地区，则应了解民族风俗、习惯。 对搜集到的上述资料进行分析，以确定网的布设形式，起始 数据如何获得，网的未来扩展等。 其次还应考虑网的坐标系投影带和投影面的选择。 此外还应考虑网的图形结构，旧有标志可否利用等问题。
上海港GPS扩展网网图
2 甚长基线干涉测量（VLBI） 甚长基线干涉测量系统是在甚长基线的两端(相距几千公里)， 用射电望远镜，接收银河系或银河系以外的类星体发出的无线电辐 射信号，通过信号对比，根据干涉原理，直接确定基线长度和方向 的一种空间技术。长度的相对精度可优于10-6，对测定射电源的空 间位置，可达0.001”，由于其定位的精度高，可在研究地球的极移 、地球自转速率的短周期变化、地球固体潮、大地板块运动的相对 速率和方向中得到广泛的应用。
（3）从安全生产方面考虑 点位离公路、铁路和其他建筑物以及高压电线等应有一定的 距离。 图上设计的方法及主要步骤 图上设计宜在中比例尺地形图（根据测区大小，选用1：25 000～1 ：100 000地形图）上进行，其方法和步骤如下： a 展绘已知点； b 按上述对点位的基本要求，从已知点开始扩展； c 判断和检查点间的通视； d 估算控制网中各推算元素的精度； e 据测区的情况调查和图上设计结果，写出文字说明，并拟定作业 计划。
2. 大地控制网应有足够的精度。 国家三角网的精度，应能满足大比例尺测图的要求。在测图中 ，要求首级图根点相对于起算三角点的点位误差，在图上应不 超过±0.1mm，相对于地面点的点位误差则不超过 ±0.1Nmm(N 为测图比例尺分母)。 为使国家三角点的误差对图点的影响可以忽略不计，应使相邻国 家三角点的点位误差小于(1/3) ×0.1Nmm。
