公差分析教程

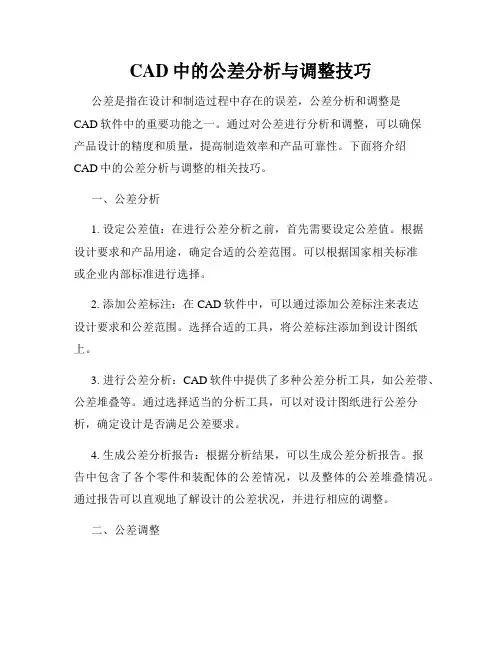

CAD中的公差分析与调整技巧公差是指在设计和制造过程中存在的误差，公差分析和调整是CAD软件中的重要功能之一。

通过对公差进行分析和调整，可以确保产品设计的精度和质量，提高制造效率和产品可靠性。

下面将介绍CAD中的公差分析与调整的相关技巧。

一、公差分析1. 设定公差值：在进行公差分析之前，首先需要设定公差值。

根据设计要求和产品用途，确定合适的公差范围。

可以根据国家相关标准或企业内部标准进行选择。

2. 添加公差标注：在CAD软件中，可以通过添加公差标注来表达设计要求和公差范围。

选择合适的工具，将公差标注添加到设计图纸上。

3. 进行公差分析：CAD软件中提供了多种公差分析工具，如公差带、公差堆叠等。

通过选择适当的分析工具，可以对设计图纸进行公差分析，确定设计是否满足公差要求。

4. 生成公差分析报告：根据分析结果，可以生成公差分析报告。

报告中包含了各个零件和装配体的公差情况，以及整体的公差堆叠情况。

通过报告可以直观地了解设计的公差状况，并进行相应的调整。

二、公差调整1. 修改零件尺寸：如果公差分析结果显示某些零件的尺寸在公差范围之外，可以通过修改零件尺寸来调整公差。

在CAD软件中，选择要修改的零件，通过编辑操作来改变零件的尺寸。

2. 调整装配体尺寸：如果公差分析结果显示整体装配的公差超出了要求，可以通过调整装配体尺寸来达到公差要求。

在CAD软件中，选择装配体，通过编辑操作来改变装配体的尺寸。

3. 调整零件位置：有时候，公差问题可能是由于零件之间的相对位置不当造成的。

在CAD软件中，可以通过移动零件的位置来调整公差。

选择要调整的零件，通过移动操作将其放置在合适的位置。

4. 使用公差配合：在CAD软件中，可以使用公差配合来调整公差。

选择合适的公差配合关系，使得不同零件之间的配合关系满足公差要求。

通过调整公差配合关系，可以减小公差堆叠效应。

总结：公差分析与调整是CAD软件中重要的功能，通过合理使用这些工具和技巧，可以提高设计的精度和质量，避免公差超出要求造成的质量问题。

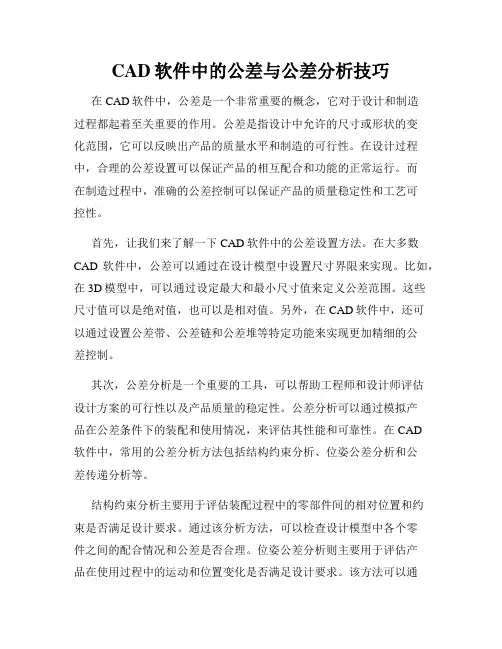

CAD软件中的公差与公差分析技巧在CAD软件中，公差是一个非常重要的概念，它对于设计和制造过程都起着至关重要的作用。

公差是指设计中允许的尺寸或形状的变化范围，它可以反映出产品的质量水平和制造的可行性。

在设计过程中，合理的公差设置可以保证产品的相互配合和功能的正常运行。

而在制造过程中，准确的公差控制可以保证产品的质量稳定性和工艺可控性。

首先，让我们来了解一下CAD软件中的公差设置方法。

在大多数CAD软件中，公差可以通过在设计模型中设置尺寸界限来实现。

比如，在3D模型中，可以通过设定最大和最小尺寸值来定义公差范围。

这些尺寸值可以是绝对值，也可以是相对值。

另外，在CAD软件中，还可以通过设置公差带、公差链和公差堆等特定功能来实现更加精细的公差控制。

其次，公差分析是一个重要的工具，可以帮助工程师和设计师评估设计方案的可行性以及产品质量的稳定性。

公差分析可以通过模拟产品在公差条件下的装配和使用情况，来评估其性能和可靠性。

在CAD软件中，常用的公差分析方法包括结构约束分析、位姿公差分析和公差传递分析等。

结构约束分析主要用于评估装配过程中的零部件间的相对位置和约束是否满足设计要求。

通过该分析方法，可以检查设计模型中各个零件之间的配合情况和公差是否合理。

位姿公差分析则主要用于评估产品在使用过程中的运动和位置变化是否满足设计要求。

该方法可以通过模拟产品在不同位置和运动状态下的变形和变化情况，来预测设计的可行性。

公差传递分析则主要用于评估公差在装配过程中的传递路径和效果。

通过该分析方法，可以确定公差来源和主要传递路径，并找出最敏感的公差链。

在进行公差分析时，需要注意一些技巧和要点。

首先，公差分析的准确性和可靠性取决于模型的准确性和复杂程度。

因此，在进行公差分析之前，需要确保模型的几何结构和尺寸是完整和准确的。

其次，为了提高公差分析的效率和精确度，可以使用一些特定的公差分析工具和软件插件。

这些工具和插件可以帮助自动化公差计算和分析过程，并提供更加直观和详细的分析结果。

zemax公差分析步骤1、在zemax中editors中首先找到tolerance data，单击，出现如下图框。

2、在跳出来的图框中找到tools，从中找到default tolerances，单击，出现如下图框。

其中各个公差含义，可以查阅zemax指导书。

3、下面只对曲率半径公差对于结构的影响进行分析，作为事例。

首先设置曲率半径公差，其选择默认设置，0.2mm，实际设置时候可以比这个小。

Test wave按照结构设置为中心波长，然后点确定。

4、完成上一步后，第一步的表格变为如下。

5、然后点击tools中的，其有三个选项，选择第一个tolerancing。

跳出如下图框。

其中相关设置的意思，在zemax指导书中有相关解释，如公差分析模式，这多选用灵敏度分析法sensitivity。

这里面有相干蒙特卡罗分析设置。

6、到此公差分析的前期设置就好了，点击确定，zemax将对曲率半径公差为0.2mm进行分析，分析结果将跳出一个图框进行显示。

如下。

红框中显示的是我们前期的一些设置。

绿框中是灵敏度分析的结果，和统计分析，小框中即是那些曲率半径变化对成像质量影响较大的面。

Ps：此为zemax公差分析步骤，具体设置的含义，请参考zemax指导书。

20150528天光所附录：第十九章公差规定介绍ZEMAX 提供了一个使用简单，但灵活和强大的公差推导和灵敏度分析能力。

这个用于分析的公差包括了结构参数的变化，如曲率、厚度、位置、折射率、阿贝常数、非球面系数，以及其它更多的参数。

ZEMAX 也支持表面和镜头组的偏心分析，表面或镜头组在任意一点的倾斜分析，表面外形的不规则分析，以及参数或特殊数据的值的变化分析。

由于参数和特殊数据项可以说明非球面系数，梯度折射率系数，以及其它，因此这些数值的任意一个也都可以作为公差分析的一部分。

不同的公差可以被用在任意一个组合中来估计调整和装配误差对系统性能的影响。

公差也可以使用简单的操作数来定义，如TRAD，它定义了一个曲率半径的一个公差。
