【CN210060182U】一种自动焊接设备【专利】

专利名称：一种自动焊接设备专利类型：实用新型专利
发明人：张健,沈夏明
申请号：CN201922277359.4申请日：20191217
公开号：CN212420024U
公开日：
20210129
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种自动焊接设备，其包括：机体、焊枪系统、工件定位系统和控制系统，其中，所述机体其包括工作台及其支脚；所述焊枪系统包括支撑架和多个焊枪，所述支撑架通过其支脚与工作台相连接，并可与工作台相对移动，所述多个焊枪安装在支撑架焊枪安装区，并置于工作台上方；所述工件定位系统包括安装在工作台工位区域的模块化工装夹具，用以定位工件；所述控制系统经配置以用控制焊枪及工装夹具按照预置流程焊接工件。

本实用新型提供的自动焊接设备采用多把焊枪、根据焊接流程同时或分时自动焊接工件，成倍地提高了对托盘、围栏、床架等工件的焊接效率；通过采用模块化工装，可以快速定位、夹紧工件，快速整体更换工装。

申请人：托塔物联科技(常州)有限公司
地址：213241 江苏省常州市金坛区朱林镇龙溪大道196号
国籍：CN
代理机构：北京天驰君泰律师事务所
代理人：孟繁新
更多信息请下载全文后查看。

专利名称：一种自动化焊接设备专利类型：发明专利
发明人：刘斌
申请号：CN202011152685.3申请日：20201026
公开号：CN112296556A
公开日：
20210202
专利内容由知识产权出版社提供
摘要：一种自动化焊接设备，包括装夹旋转机构、焊头、控制面板和机架，装夹旋转机构沿横向并排设置有两组，装夹旋转机构包括夹紧组件、推动板、连接板、转动筒、安装台、用于驱动连接板沿横向移动的移动驱动机构和用于驱动转动筒转动的旋转驱动机构，机架上设置有用于驱动焊头升降的升降机构；转动筒中心轴沿横向设置，转动筒上同轴设置有装夹通道，转动筒转动设置在安装台上；旋转驱动机构设置在安装台上；控制面板与焊头、移动驱动机构、旋转驱动机构和升降机构分别控制连接。

本发明能稳定的装夹金属管，并驱动金属管转动，在金属管转动过程中通过焊头自动对两个金属管进行焊接处理，自动化程度高，焊接精度高，焊接质量高。

申请人：深圳市励东科技发展有限公司
地址：518000 广东省深圳市宝安区松岗街道东方社区东方一路盛昶厂西面13号401
国籍：CN
更多信息请下载全文后查看。

专利名称：一种自动焊接设备
专利类型：发明专利
发明人：聂星,杜祥哲,张盼良,秦连熠申请号：CN202011017473.4
申请日：20200924
公开号：CN112222720A
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本发明公开了一种自动焊接设备，属于自动焊接技术领域。

自动焊接设备包括检测机构、压合焊接装置、第一升降机构和下料输送机构，压合焊接装置包括上料输送机构和压合焊接机构，检测机构用于检测位于上料输送机构的输入端的待焊产品位置，上料输送机构用于将待焊产品输送至加工位置，压合焊接机构能够对位于加工位置的待焊产品压合焊接，第一升降机构设置在压合焊接装置的输出端，且能够支撑待焊产品沿Z轴方向下降到达下料输送机构的输入端，下料输送机构沿X轴方向移动从而带动待焊产品输送至下料输送机构的输出端，上料输送机构的输入端和下料输送机构的输出端位于自动焊接设备的同一侧端。

该自动焊接设备同一端上下料，提高了生产效率。

申请人：博众精工科技股份有限公司
地址：215200 江苏省苏州市吴江经济技术开发区湖心西路666号
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：胡彬
更多信息请下载全文后查看。

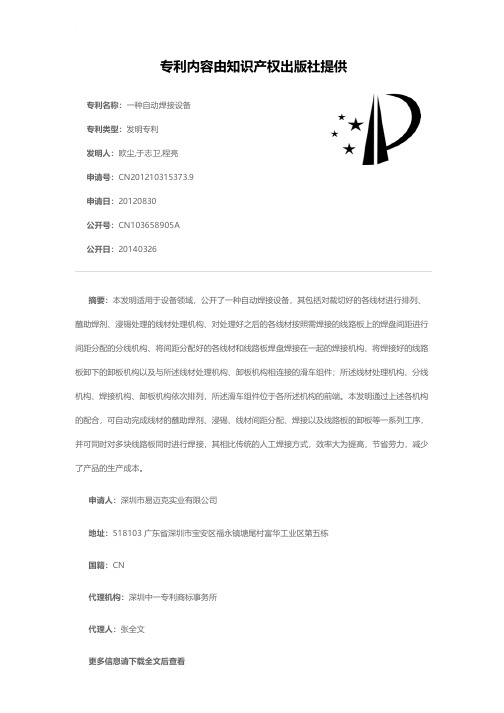

专利名称：一种自动焊接设备专利类型：发明专利
发明人：欧尘,于志卫,程亮
申请号：CN201210315373.9申请日：20120830
公开号：CN103658905A
公开日：
20140326
专利内容由知识产权出版社提供
摘要：本发明适用于设备领域，公开了一种自动焊接设备，其包括对裁切好的各线材进行排列、蘸助焊剂、浸锡处理的线材处理机构、对处理好之后的各线材按照需焊接的线路板上的焊盘间距进行间距分配的分线机构、将间距分配好的各线材和线路板焊盘焊接在一起的焊接机构、将焊接好的线路板卸下的卸板机构以及与所述线材处理机构、卸板机构相连接的滑车组件；所述线材处理机构、分线机构、焊接机构、卸板机构依次排列，所述滑车组件位于各所述机构的前端。

本发明通过上述各机构的配合，可自动完成线材的蘸助焊剂、浸锡、线材间距分配、焊接以及线路板的卸板等一系列工序，并可同时对多块线路板同时进行焊接，其相比传统的人工焊接方式，效率大为提高，节省劳力，减少了产品的生产成本。

申请人：深圳市易迈克实业有限公司
地址：518103 广东省深圳市宝安区福永镇塘尾村富华工业区第五栋
国籍：CN
代理机构：深圳中一专利商标事务所
代理人：张全文
更多信息请下载全文后查看。

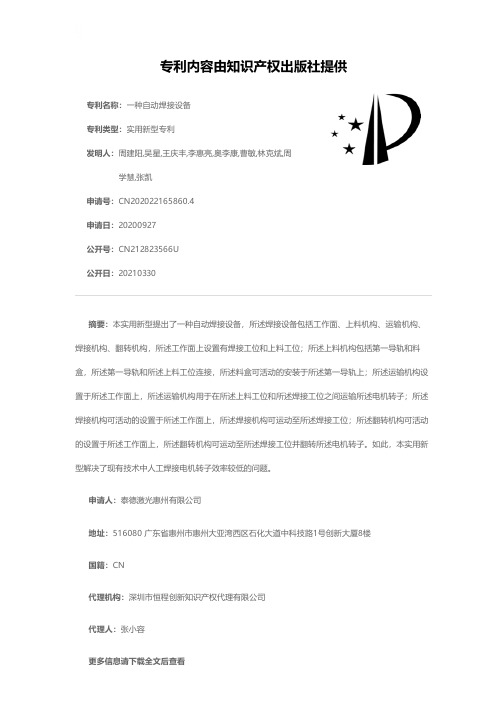

专利名称：一种自动焊接设备
专利类型：实用新型专利
发明人：周建阳,吴星,王庆丰,李惠亮,奥李康,曹敏,林克斌,周学慧,张凯
申请号：CN202022165860.4
申请日：20200927
公开号：CN212823566U
公开日：
20210330
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种自动焊接设备，所述焊接设备包括工作面、上料机构、运输机构、焊接机构、翻转机构，所述工作面上设置有焊接工位和上料工位；所述上料机构包括第一导轨和料盒，所述第一导轨和所述上料工位连接，所述料盒可活动的安装于所述第一导轨上；所述运输机构设置于所述工作面上，所述运输机构用于在所述上料工位和所述焊接工位之间运输所述电机转子；所述焊接机构可活动的设置于所述工作面上，所述焊接机构可运动至所述焊接工位；所述翻转机构可活动的设置于所述工作面上，所述翻转机构可运动至所述焊接工位并翻转所述电机转子。

如此，本实用新型解决了现有技术中人工焊接电机转子效率较低的问题。

申请人：泰德激光惠州有限公司
地址：516080 广东省惠州市惠州大亚湾西区石化大道中科技路1号创新大厦8楼
国籍：CN
代理机构：深圳市恒程创新知识产权代理有限公司
代理人：张小容
更多信息请下载全文后查看。

(10)申请公布号 (43)申请公布日 2014.09.03C N 104014931A (21)申请号 201410294974.5(22)申请日 2014.06.26B23K 26/08(2014.01)B23K 26/14(2014.01)B23K 26/142(2014.01)B23K 26/70(2014.01)(71)申请人苏州创维晟自动化科技有限公司地址215000 江苏省苏州市吴中经济开发区越溪街道天鹅荡路47号3幢(72)发明人田银东(54)发明名称一种自动化焊接设备(57)摘要本发明公开了一种自动化焊接设备，包括机体、激光焊接头、回转工作台、伺服电机和PLC 控制系统，所述机体上设置有横梁，所述激光焊接头设置在横梁上，所述横梁的下方连接有防护罩，所述激光焊接头的头部安装有进气装置，所述进气装置外接氦气罐，所述进气装置与激光焊接头的焊炬喷嘴连接，所述激光焊接头下端水平设置有回转工作台，所述回转工作台设置在机体上，所述回转工作台四角设置有定位脚，所述回转工作台设置有呈正五边形分布的多孔定位板，所述回转工作台由设置在机体下部的伺服电机驱动，所述PLC 控制系统控制伺服电机和激光焊接头工作，本发明实现自动化多工位激光焊接，定位能力强，提高了焊接设备的自动化程度和利用率。

(51)Int.Cl.权利要求书1页 说明书2页 附图1页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图1页(10)申请公布号CN 104014931 A1/1页1.一种自动化焊接设备，包括机体(1)、激光焊接头(2)、回转工作台(3)、伺服电机(4)和PLC 控制系统(5)，其特征在于，所述机体(1)上设置有横梁(6)，所述激光焊接头(2)设置在横梁(6)上，所述横梁(6)的下方连接有防护罩(7)，所述激光焊接头(2)的头部安装有进气装置(8)，所述进气装置(8)外接氦气罐(9)，所述进气装置(8)与激光焊接头(2)的焊炬喷嘴(10)连接，所述激光焊接头(2)下端水平设置有回转工作台(3)，所述回转工作台(3)设置在机体(1)上，所述回转工作台(3)四角设置有定位脚(11)，所述回转工作台(3)设置有呈正五边形分布的多孔定位板(12)，所述回转工作台(3)由设置在机体(1)下部的伺服电机(4)驱动，所述PLC 控制系统(5)控制伺服电机(4)和激光焊接头(2)工作。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011483408.0(22)申请日 2020.12.15(71)申请人 李正本地址 252000 山东省聊城市阳谷县清河西路0277号(72)发明人 李正本　(51)Int.Cl.B23K 37/02(2006.01)B23K 37/00(2006.01)(54)发明名称一种自动化焊接设备(57)摘要本发明涉及一种自动化焊接设备，包括机架、x导轨、x滑移架、x驱动机构、y导轨、y滑移架、y驱动机构、z导轨、z滑移架、z驱动机构以及焊头，x驱动机构包括x电机、第一齿条、第二齿条、第一齿轮、第二齿轮、第一滑块以及第一气缸，y 驱动机构包括y电机、第三齿条、第四齿条、第三齿轮、第四齿轮、第二滑块以及第二气缸。

采用上述方案，提供一种x驱动机构中第一气缸控制第一滑块的滑移调节相同x电机输出不同x方向的行程速率，y驱动机构中第二气缸控制第二滑块的滑移调节相同y电机输出不同y方向的行程速率，从而适配不同精度需求的焊接的一种自动化焊接设备。

权利要求书2页 说明书6页 附图7页CN 112621047 A 2021.04.09C N 112621047A1.一种自动化焊接设备，其特征在于：包括机架、x导轨、x滑移架、x驱动机构、y导轨、y 滑移架、y驱动机构、z导轨、z滑移架、z驱动机构以及焊头，所述x导轨固定设置于机架，所述x滑移架滑移设置于x导轨，所述y导轨固定设置于x滑移架，所述y滑移架滑移设置于y导轨，所述z导轨固定设置于y滑移架，所述z滑移架滑移设置于z导轨，所述焊头固定安装于z滑移架，所述x驱动机构包括x电机、第一齿条、第二齿条、第一齿轮、第二齿轮、第一滑块以及第一气缸，所述第一齿条与第二齿条的长度方向沿x导轨的轨道方向，且第一齿条与第二齿条沿y导轨的轨道方向排列设置，以及第一齿条的卡齿与第二齿条的卡齿呈相向设置，所述第一滑块沿y导轨的轨道方向滑移设置于x滑移架，所诉第一气缸安装于x滑移架，并用于驱动第一滑块滑移，所述第一齿轮与第二齿轮分别转动安装于第一滑块，并相互啮合，且第一齿轮与第二齿轮的模数不同，所述第一齿轮与第二齿轮位于第一齿条与第二齿条之间，且第一齿轮位于第二齿轮朝向第一齿条侧、第二齿轮位于第一齿轮朝向第二齿条侧，所述x电机安装于第一滑块，并用于驱动第一齿轮转动，所述y驱动机构包括y电机、第三齿条、第四齿条、第三齿轮、第四齿轮、第二滑块以及第二气缸，所述第三齿条与第四齿条的长度方向沿y 导轨的轨道方向，且第三齿条与第四齿条沿x导轨的轨道方向排列设置，以及第三齿条的卡齿与第四齿条的卡齿呈相向设置，所述第二滑块沿x导轨的轨道方向滑移设置于y滑移架，所诉第二气缸安装于y滑移架，并用于驱动第二滑块滑移，所述第三齿轮与第四齿轮分别转动安装于第二滑块，并相互啮合，且第三齿轮与第四齿轮的模数不同，所述第三齿轮与第四齿轮位于第三齿条与第四齿条之间，且第三齿轮位于第四齿轮朝向第三齿条侧、第四齿轮位于第三齿轮朝向第四齿条侧，所述y电机安装于第二滑块，并用于驱动第三齿轮转动，所述z驱动机构用于驱动z滑移架滑移。

专利名称：一种自动焊接设备专利类型：实用新型专利
发明人：不公告发明人
申请号：CN201920828940.8申请日：20190604
公开号：CN210080951U
公开日：
20200218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动焊接设备，包括基座，所述基座的顶端从左至右依次设置有数控箱、壳体和送料机构，所述壳体的内腔后侧左上方设置有电推杆，所述电推杆的底端沿前后方向安装有第一矩形板，所述壳体的内腔顶端安装有电动机械臂，所述电动机械臂的工作端安装有焊接装置，所述壳体的内腔底端安装有电动输送带，所述电动输送带的顶端左侧与第一矩形板的底端接触，所述电推杆、电动机械臂、焊接装置和电动输送带均与数控箱电性连接。

该自动焊接设备，无需工作人员手动将板件放入焊接装置内，可自动上料并进行焊接，提高加工效率，操作简单，实用性强，并且无需手动对板件进行定位，避免焊接完毕后的工件出现缝隙或错位现象，提高产品质量。

申请人：天津市华亿腾达钢结构有限公司
地址：301600 天津市静海区陈官屯镇南长屯村104国道旁1排8号
国籍：CN
代理机构：北京华仁联合知识产权代理有限公司
代理人：陈建
更多信息请下载全文后查看。
