POWER INDUCTORS (SMD Type)
SHIELDED TYPE / 開磁路タイプ OUTLINE / 概要
CDRH104R
SMD type power inductors where by the electrode is attached to the ferrite core directly. They are also magnetically shielded to prevent noise radiation. 特殊処理の電極をコアに直接取り付けた面実装パワーインダクタです。外部幅射を考慮した閉時タイプです。
Rev1.0 09/2004
e.g. Ordering code of lead product: Type name-△△△○× Ordering code of lead-free product: Type name NP△△△○×
North America Tel:(1) 847 545-6700 Fax:(1) 847 545-6720 E-mail: sales@ h tt p :/ /
CDRH104R
10.3MAX.
DIMENSIONS (mm)
外形寸法図
LAND PATTERNS (mm)
推奨ランド寸法
CONSTRUCTION
磁気構造図
4.0MAX.
3.0
10.5M AX.
1 .6 1 .6 7 .3
3.2
CDRH104R
Parts No. L (H) D.C.R.( Ω ) : Max.(Typ.) 0R8 1R5 2R2 2R5 3R3 3R8 4R7 5R2 6R8 7R0 8R2 100 120 150 180 220 270 330 390 470 560 680 820 101 121 151 181 221 271 331 391 471 561 681 821 102 0.8 µ 1.5 µ 2.2 µ 2.5 µ 3.3 µ 3.8 µ 4.7 µ 5.2 µ 6.8 µ 7.0 µ 8.2 µ 10 µ 12 µ 15 µ 18 µ 22 µ 27 µ 33 µ 39 µ 47 µ 56 µ 68 µ 82 µ 100 µ 120 µ 150 µ 180 µ 220 µ 270 µ 330 µ 390 µ 470 µ 560 µ 680 µ 820 µ 1.0m 506m(375m) 756m(560m) 1.09(810m) 1.15 920m 700m 850m 700m 520m 304m(225m) 1.35 1.25 128m( 95m) 213m(158m) 2.10 1.50 1.90 1.42 93m( 69m) 2.30 2.20 73m( 54m) 2.90 2.50 50m( 37m) 3.60 3.10 13.0m( 9.6m) 22m( 16m) 27m( 20m) 35m( 26m) 6.00 5.50 4.80 4.40 5.50 5.40 4.50 3.80 10.5m( 7.8m) 7.50 6.10 8.1m( 6.0m) 10.0 6.50 Saturation Rated Current (A) *C Temperature Rise Rated Current (A) * II
Measuring Freq. (L) / インダクタンス測定周Inductance / インダクタンス公差 CDRH104R 1.5 µ H – 330 µ H ± 30%(N)
Other / その他 *C Saturation Rated Current : The current when the inductance becomes 35% lower than its nominal value. (Ta=20°C) *C 直流重畳許容電流直流重畳許容電流を流した時、 インダクタンスが公称インダクタンスの65%以 ： 上となる電流値とする。(Ta=20℃) * II Temperature Rise Rated Current : The current when temperature of coil increases up to Max. ∆T=30°C. (Ta=20°C) * II 温度上昇許容電流 直流電流を流した時、 ： コイルの温度上昇がΔT=30℃以下となる電流値と する。(Ta=20℃)
1 .2
( 1.5µH - 330µH )
7 .7
13 .5 M . AX
Singapore Tel:(65) 6296-3388 Fax:(65) 6296-3390 E-mail: sales@
Europe Tel:(32) 2673-9565 Fax:(32) 2672-0454 E-mail: sales@
Japan Tel:(81) 03 3667-3302 Fax:(81) 03 3667-3408
Hong Kong Tel:(852) 2880-6688 Fax:(852) 2565-9600 E-mail: sales@
Taiwan Tel:(886) 2 2726-2177 Fax:(886) 2 2728-2726 E-mail: sales@

合集下载

104R功率电感规格书

104R功率电感规格书

AMENDMENT RECORD TYPESDRH104 SYMBOL DATE PAGE CONTENTS DWN. BY CHK. BY APP. BY00 2010/09/09 NEW ISSUE L.WANG Y.L.LI Y.B.ZENGSPEC. No. 2/6U666-6063SPECIFICATION 1. DIMENSION（UNIT：mm）※ THE DIMENSIONS WITHOUT TOLERANCE ARE APPROX.2. RECOMMENDED DIMENSIONS (mm)3. CONNECTION (TOP VIEW)4.STAMPING (e.g.)TYPESDRH1044.7µH～39µHUNFIXED POSITION2.047µH～470µH5.ELECTRICAL CHARACTERISTIC* TESTING INSTRUMENTINDUCTANCE : HP 4284A OR EQUIV ALENT. D.C.R : TH2512B OR EQUIV ALENT. (Ta= 20℃)SATURA TION CURRENT: WK 3260B+3265B OR EQUIV ALENT.* TESTING CONDITIONS OF INDUCTANCE :(4.7-6.8µH )at 100 kHz /1V (10-470µH )at 1 kHz /1V . * SATURA TION CURRENT: INDICATES THE CURRENT WHEN THE INDUCTANCE DECREASES TO 75% OF INITIAL V ALUE. (Ta=20℃)No.UTOP P /N.CUS TOMERP /N.STAMPINDUCTANCE (µH)WI THI ND.C.R.(m Ω)Max.S ATURATION CURRENT(A)01 SDRH104-4R7NC 4R7 4.7±30% 35 3.2 02 SDRH104-6R8NC 6R8 6.8±30% 44 2.8 03 SDRH104-100MC 100 10±20% 50 2.4 04 SDRH104-120MC 120 12±20% 54 2.25 05 SDRH104-150MC 150 15±20% 61 2.0 06 SDRH104-180MC 180 18±20% 84 1.8 07 SDRH104-220MC 220 22±20% 94 1.65 08 SDRH104-270MC 270 27±20% 110 1.45 09 SDRH104-330MC 330 33±20% 150 1.35 10 SDRH104-390MC 390 39±20% 170 1.2 11 SDRH104-470MC 470 47±20% 210 1.1 12 SDRH104-560MC 560 56±20% 230 1.0 13 SDRH104-680MC 680 68±20% 260 0.93 14 SDRH104-820MC 820 82±20% 360 0.84 15 SDRH104-101MC 101 100±20% 410 0.76 16 SDRH104-121MC 121 120±20% 450 0.70 17 SDRH104-151MC 151 150±20% 640 0.63 18 SDRH104-181MC 181 180±20% 840 0.57 19 SDRH104-221MC 221 220±20% 960 0.52 20 SDRH104-271MC 271 270±20% 1070 0.47 21 SDRH104-331MC 331 330±20% 1370 0.43 22 SDRH104-391MC 391 390±20% 1550 0.39 23SDRH104-471MC471470±20%17400.36TYPESDRH104REMARKSPEC. No. 4/6U666-60636. GENERAL CHARACTERISTICS* STANDARD TESTING CONDITIONS:UNLESS OTHERWISE SPECIFIED, THE STANDARD RANGE OF ATMOSPHERIC CONDITIONS FOR MEASUREMENTS AND TESTS ARE AS FOLLOWS: AMBIENT TEMPERATURE: 15℃~35℃.RELATIVE HUMIDITY : 25% ~85%. AIR PRESSURE : 86kPa ~106kPa.IF THERE IS ANY DOUBT ABOUT THE RESULTS, MEASUREMENT SHALL BE MADE WITHIN THE FOLLOWING LIMITS: AMBIENT TEMPERATURE: 20℃±1℃. RELATIVE HUMIDITY: 63% ~67%.AIR PRESSURE : 86kPa ~106kPa.No. ITEMS CONDITIONS SPECIFICATION1 OPERA TION TEMPERA TURESTORAGE TEMPERA TURE -25 ～+ 85℃(INCLUDING COIL TEMPERA TURE RISE) -30 ～+ 85℃2 TEMPERA TURE COEFFICIENT -30 ～+85℃0 ～2000 ppm/℃3 FIXING STRENGTH SAMPLE IS PUSHED IN THREE DIRECTIONS OFX, Y AND Z WITH FORCE OF 5. 0N FOR 10±5SECONDS. AFTER SOLDERING BETWEENCOPPER PLA TE AND ELECTRODES.NO ELECTRODE DETACHMENT.4 RESISTANCE TO SOLDERINGHEA T TEST REFER TO THE SPEC “STD-001NP”. NO MECHANICAL BREAKAGE.DEVIA TION RELATIVE TO INITIALV ALUE:L: WITHIN ±5.0%5 SOLDERABILITY TEST IMMERSE THE ELECTRODE IN FLUX FOR 5SECONDS. THEN DIP THE ELECTRODE INTO ASOLDERING BA TH OF 245±5℃ FOR 2±0.5SECONDS. OVER 95% OF THE SURFACE BEING IMMERSED SHALL BE COVERED WITH NEW SOLDER UNIFORMLY.6 VIBRA TION TEST AMPLITUDE: 1.5mm P-PFREQUENCY:10～55～10Hz (1 MINUTE PER CYCLE)DURATION: 1 HOUR IN EACH OF X, Y, Z AXIS. DEVIA TION RELATIVE TO INITIAL V ALUE:L: WITHIN ±5.0%7 HUMIDITY TEST TEMPERA TURE: 40℃±2℃HUMIDITY: 90%～95%RHDURATION: 96±4 HOURS. DEVIA TION RELATIVE TO INITIAL V ALUE:L: WITHIN ±5.0%8 THERMAL SHOCK TEST 20 CYCLES OF +85℃FOR 30 MINUTES, -40℃FOR 30 MINUTES. CHARACTERISTICS AREMEASURED AFTER THE AMBIENT AIREXPOSURE OF 1 HOUR9 HIGH TEMPERA TURESTORAGE TEST TEMPERA TURE: 85℃±2℃DURATION: 96±4 HOURS10 LOW TEMPERA TURESTORAGE TEST TEMPERA TURE: -30℃±3℃DURATION: 96±4 HOURS.DEVIA TION RELATIVE TO INITIALV ALUE:L: WITHIN ±5.0%REMARK SPEC. No.5/6U666-60637. PACKINGPACKAGE TO BE ACCORDING TO PACKAGE SPECIFICATIONS (TICK THE RELEV ANT “ ” ) □KB-CTR049;* ENCLOSING CONDITION OF COILS.8. REMARK1.RoHS COMPLIANCE REMARKS* LEAD WILL BE PRESENT IN THE FERRITE CORE OF THE FRIT MATRIX IN THE COMPONENT.THIS USE, IS EXEMPT FROM RoHS LEGISLATION PER THE ANNEX (ITEM 7), WHICHREFERS TO “LEAD IN ELECTRONIC CERAMIC PART”.REMARK SPEC. No.6/6U666-6063。

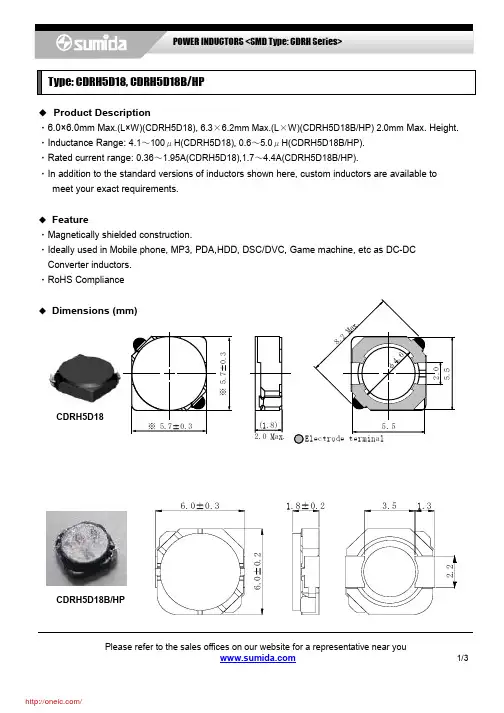

CDRH5D18NP-220NC;CDRH5D18NP-5R4NC;CDRH5D18NP-100NC;CDRH5D18NP-4R1NC;中文规格书,Datasheet资料

CDRH5D18NP-220NC;CDRH5D18NP-5R4NC;CDRH5D18NP-100NC;CDRH5D18NP-4R1NC;中文规格书,Datasheet资料


◆
Feature
பைடு நூலகம்
・Magnetically shielded construction. ・Ideally used in Mobile phone, MP3, PDA,HDD, DSC/DVC, Game machine, etc as DC-DC Converter inductors. ・RoHS Compliance
※ Description of part name
CDRH5D18BHPNP-ØR6M□ B C Box Carrier Tape
※1-1. Rated current: The DC current at which the inductance decreases to 65 % of it’s nominal value or when △t=30℃, whichever is lower(Ta=20℃). ※1-2. Saturation current:The DC current at which the inductance decreases to 65% of it’s nominal value. ※2. Temperature rise current: The DC current at which the temperature rise is △t＝40℃.(Ta＝20℃).
Please refer to the sales offices on our website for a representative near you
3.2
1.7
2/3
/
POWER INDUCTORS <SMD Type: CDRH Series>
Type: CDRH5D18, CDRH5D18B/HP
洛克威爾自動化 PowerFlex 750 系列交流變頻器 技術資料说明书

洛克威爾自動化 PowerFlex 750 系列交流變頻器 技術資料说明书

技術資料PowerFlex 750 系列交流變頻器原始說明主題頁次其他資源2產品概述2認證和規格6設計考量11保險絲及斷路器額定值36電纜考量事項59馬達考量事項61尺寸及重量64變頻器選項1152洛克威爾自動化出版品 750-TD001H-ZC-P - 2013 年 6 月PowerFlex 750 系列交流變頻器其他資源這些文件包含與洛克威爾自動化產品相關的其他資訊。

您可以至以下網址檢視或下載出版品：/literature/。

若要訂購書面的技術文件，請向本地 Allen-Bradley 自動化經銷商或洛克威爾銷售代表洽詢。

產品概述PowerFlex 750 系列是功能強大的交流變頻器系列，不僅易於使用，而且為眾多不同的工業應用系統提供絕佳彈性及效能。

PowerFlex 753 提供的一般用途控制器適用於功率最高達 350HP 及250kW 的應用系統。

PowerFlex 755 提供高達 2000HP 及 1500kW 的最大彈性及效能。

以下是 PowerFlex 750 系列具備的重要功能，善用這些功能所帶來的優勢可大幅提高產能。

•DeviceLogix ™ — 內嵌式控制器技術，支援離散輸出及變頻器控制功能之操作，變頻器更內建離散輸入和變頻器狀態資訊。

•預測診斷系統 — 讓變頻器隨時掌握影響冷卻風扇使用壽命及繼電器輸出的資訊。

此外，亦可編輯變頻器的程式，以監控機器或馬達軸承的運行時間。

•選項卡 — 每個變頻器都具備插槽式架構。

提供兩種產品共通的硬體控制選項，有助您降低庫存及零件的需求。

•安全扭力關斷及安全速度監控 — 可根據您的應用系統需求提供安全層級的選擇。

•通訊 — PowerFlex 755 附帶內建乙太網路連接埠。

可利用通訊模組輕鬆新增乙太網路至 PowerFlex 753。

•I/O — 適用額外類比和離散 I/O 之選項卡。

PowerFlex 753 附帶內建 I/O ，可透過選項卡輕鬆擴充。

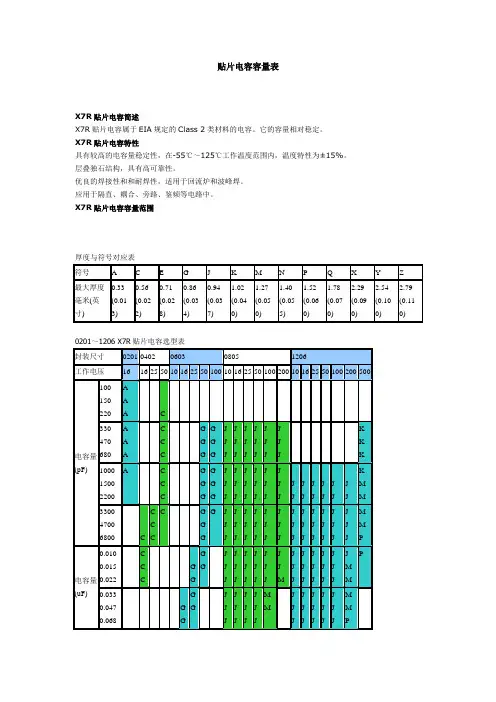

贴片电容容量表
