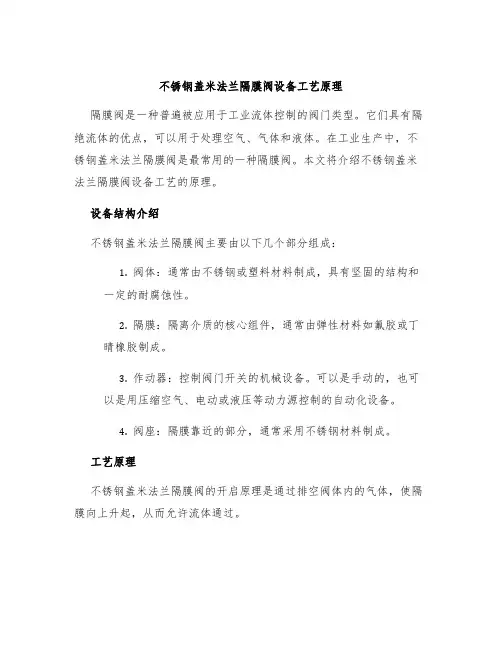

不锈钢盖米法兰隔膜阀设备工艺原理隔膜阀是一种普遍被应用于工业流体控制的阀门类型。
它们具有隔绝流体的优点，可以用于处理空气、气体和液体。
在工业生产中，不锈钢盖米法兰隔膜阀是最常用的一种隔膜阀。
本文将介绍不锈钢盖米法兰隔膜阀设备工艺的原理。
设备结构介绍不锈钢盖米法兰隔膜阀主要由以下几个部分组成：1.阀体：通常由不锈钢或塑料材料制成，具有坚固的结构和一定的耐腐蚀性。
2.隔膜：隔离介质的核心组件，通常由弹性材料如氟胶或丁晴橡胶制成。
3.作动器：控制阀门开关的机械设备。
可以是手动的，也可以是用压缩空气、电动或液压等动力源控制的自动化设备。
4.阀座：隔膜靠近的部分，通常采用不锈钢材料制成。
工艺原理不锈钢盖米法兰隔膜阀的开启原理是通过排空阀体内的气体，使隔膜向上升起，从而允许流体通过。
关闭原理是通过压缩阀体内的气体，使隔膜向下压，从而堵塞流体的通过。
当阀门关闭时，流体被隔绝在两侧，并将压力负荷分摊到阀盖的整个表面上。
在这种结构中，阀体的外形通常是半球形，阀体上方有一块盖板，该盖板被夹在两个端板之间。
隔膜中央有一对钢制配重块，可以减少近似于导致阀门启闭的惯性作用。
不锈钢盖米法兰隔膜阀的优点是易于维修和更换部件。
隔膜材料可以根据不同应用要求而选择，从而避免介质污染。
由于阀门设计的特殊性质，它也适于处理高粘度、腐蚀性和高温介质，同时可以保持很高的流量。
应用领域不锈钢盖米法兰隔膜阀广泛应用于多种工业领域，如石油化工、制药、食品、水处理等。
具体应用领域如下：1.石油化工：处理控制煤制气、粘合剂、酸、碱和润滑油等各种介质。
2.制药：在制造过程中需要使用各种高品质的介质。
不锈钢盖米法兰隔膜阀无污染的特性是极为重要的。
3.食品加工：阀门内的材质对于食品卫生标准至关重要。
阀门的设计可以用于无菌加工，从而保证卫生和安全。
4.污水处理：阀门可以处理高浓度污水，并在处理过程中保持流量稳定。
操作注意事项以下是不锈钢盖米法兰隔膜阀的操作注意事项：1.在确定流量和压力的基础上，选择阀门的规格和型号。

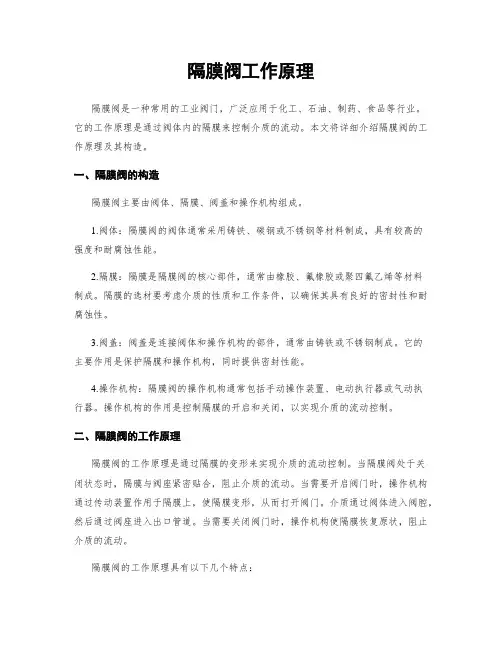

隔膜阀工作原理隔膜阀是一种常用的工业阀门，广泛应用于化工、石油、制药、食品等行业。
它的工作原理是通过阀体内的隔膜来控制介质的流动。
本文将详细介绍隔膜阀的工作原理及其构造。
一、隔膜阀的构造隔膜阀主要由阀体、隔膜、阀盖和操作机构组成。
1.阀体：隔膜阀的阀体通常采用铸铁、碳钢或不锈钢等材料制成，具有较高的强度和耐腐蚀性能。
2.隔膜：隔膜是隔膜阀的核心部件，通常由橡胶、氟橡胶或聚四氟乙烯等材料制成。
隔膜的选材要考虑介质的性质和工作条件，以确保其具有良好的密封性和耐腐蚀性。
3.阀盖：阀盖是连接阀体和操作机构的部件，通常由铸铁或不锈钢制成。
它的主要作用是保护隔膜和操作机构，同时提供密封性能。
4.操作机构：隔膜阀的操作机构通常包括手动操作装置、电动执行器或气动执行器。
操作机构的作用是控制隔膜的开启和关闭，以实现介质的流动控制。
二、隔膜阀的工作原理隔膜阀的工作原理是通过隔膜的变形来实现介质的流动控制。
当隔膜阀处于关闭状态时，隔膜与阀座紧密贴合，阻止介质的流动。
当需要开启阀门时，操作机构通过传动装置作用于隔膜上，使隔膜变形，从而打开阀门。
介质通过阀体进入阀腔，然后通过阀座进入出口管道。
当需要关闭阀门时，操作机构使隔膜恢复原状，阻止介质的流动。
隔膜阀的工作原理具有以下几个特点：1.良好的密封性能：隔膜与阀座之间的贴合密封能够有效防止介质泄漏。
2.阀门开启力矩小：由于隔膜的变形作用于阀座的力矩较小，因此开启阀门的力矩也较小。
3.适用于脏介质：由于隔膜与阀座之间的密封性能好，隔膜阀适用于含有固体颗粒或高粘度介质的场合。
4.可靠的密封性能：隔膜阀的密封性能不受介质的压力变化影响，因此具有较好的可靠性。
5.适用于高温高压介质：隔膜阀的阀体和阀盖采用耐高温材料制成，因此适用于高温高压介质的控制。
三、隔膜阀的应用领域隔膜阀由于其独特的工作原理和结构特点，在许多行业得到广泛应用。
1.化工行业：隔膜阀可用于各种化工工艺中的流体控制，如酸碱液体、腐蚀性介质等。
隔膜阀的工作原理隔膜阀是一种常用的流体控制装置，它通过隔膜的上下运动来实现流体的开关和调节。
隔膜阀具有结构简单、使用方便、密封性好等优点，在工业生产中得到广泛应用。
本文将详细介绍隔膜阀的工作原理。
一、隔膜阀的结构组成隔膜阀主要由阀体、阀盖、隔膜、阀杆、阀座、弹簧等部份组成。
阀体和阀盖通常采用铸铁或者不锈钢材料制成，隔膜则通常采用橡胶或者聚四氟乙烯等材料制成。
阀杆与隔膜相连，通过手动或者电动装置来控制阀杆的上下运动。
二、隔膜阀的工作原理隔膜阀的工作原理是通过隔膜的上下运动来实现流体的开关和调节。
当阀杆上升时，隔膜被顶起，流体可以通过阀体进入阀内；当阀杆下降时，隔膜被压紧，流体无法通过阀体进入阀内。
通过控制阀杆的上下运动，可以实现流体的开关和调节。
在阀杆上升的过程中，当隔膜上部与阀盖之间的压力大于隔膜下部与阀体之间的压力时，隔膜会被顶起，流体可以通过阀体进入阀内。
当阀杆下降时，隔膜上部与阀盖之间的压力减小，而隔膜下部与阀体之间的压力增大，隔膜会被压紧，流体无法通过阀体进入阀内。
三、隔膜阀的使用场景隔膜阀广泛应用于化工、石油、制药、食品等行业，特殊适合于腐蚀性介质、高粘度介质、颗粒物含量较高的介质等。
由于隔膜阀具有良好的密封性能和耐腐蚀性能，因此在一些特殊工况下，如酸碱介质的输送、高温高压的工作环境等，隔膜阀是一种理想的选择。
四、隔膜阀的优缺点1. 优点：- 结构简单，易于维修和维护。
- 具有良好的密封性能，可靠性高。
- 耐腐蚀性能好，适合于多种介质。
- 开关灵便，调节范围广。
2. 缺点：- 流体通过隔膜阀时会产生一定的阻力，影响流体的流量。
- 隔膜材料有一定的寿命，需要定期更换。
五、隔膜阀的维护保养为了确保隔膜阀的正常工作和延长使用寿命，需要进行定期的维护保养。
具体措施如下：1. 定期检查隔膜的磨损情况，如发现磨损或者破损，及时更换。
2. 清洗阀体和阀盖内部的污垢和杂质，确保流体通道畅通。
3. 检查阀杆的密封性能，如发现密封不良，应及时更换密封件。
隔膜阀的工作原理引言概述：隔膜阀是一种常见的工业阀门，广泛应用于化工、石油、制药等领域。
它具有良好的密封性能和流体控制能力。
本文将详细介绍隔膜阀的工作原理，包括阀门结构、工作过程和应用场景。
一、阀门结构：1.1 隔膜阀由阀体、阀盖、隔膜和阀杆组成。
阀体和阀盖通常采用铸造或锻造工艺制成，具有较强的强度和刚性。
1.2 隔膜是隔离流体的关键部件，通常由橡胶或聚四氟乙烯等材料制成。
隔膜具有良好的弹性和耐腐蚀性能，能够有效隔离流体，防止泄漏。
1.3 阀杆负责传递操作力，通过与隔膜连接实现阀门的开启和关闭。
阀杆通常由不锈钢制成，具有较高的强度和耐腐蚀性。
二、工作过程：2.1 开启过程：当阀杆向下推动时，隔膜被压缩，流体从阀体进入阀盖，通过阀体上的进口流道进入阀体内部。
同时，隔膜上方的流体被挤压出阀体，通过阀盖上的出口流道排出。
2.2 关闭过程：当阀杆向上拉动时，隔膜恢复原状，阀体与阀盖之间的流道被隔膜封堵，阻止流体的进出。
2.3 调节过程：通过控制阀杆的上下运动，可以调节隔膜的开启程度，从而实现对流体的调节和控制。
三、工作原理：3.1 隔膜阀利用隔膜的弹性和密封性能实现流体的隔离和控制。
当阀门开启时，流体可以自由通过阀体和阀盖之间的流道进出；当阀门关闭时，隔膜封堵住流道，阻止流体的进出。
3.2 隔膜阀具有良好的密封性能，能够有效防止泄漏。
隔膜的弹性和材料的选择能够适应不同的工作条件和介质。
3.3 隔膜阀结构简单，维护方便。
隔膜和阀杆是易损件，可以根据需要进行更换，延长阀门的使用寿命。
四、应用场景：4.1 隔膜阀广泛应用于化工行业，用于控制各种腐蚀性介质的流量和压力。
4.2 隔膜阀在石油行业中被用于控制原油、天然气等介质的流动。
4.3 隔膜阀在制药行业中被用于控制药液的流量和压力，保证生产过程的安全和稳定。
五、总结：隔膜阀是一种重要的工业阀门，具有良好的密封性能和流体控制能力。
它的工作原理基于隔膜的弹性和密封性，通过阀杆的运动实现对流体的隔离和控制。

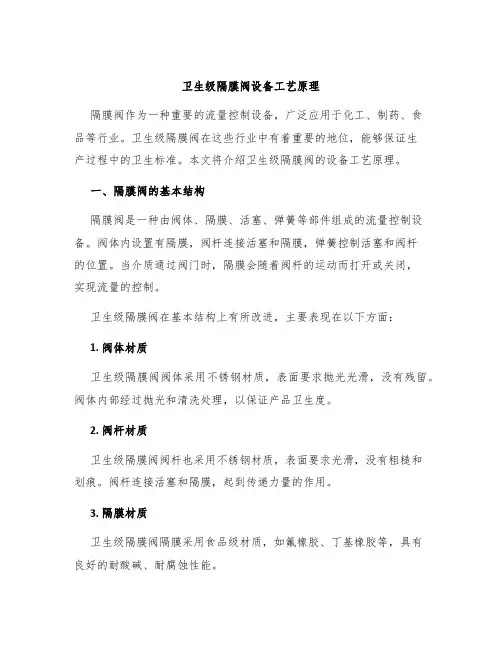

卫生级隔膜阀设备工艺原理隔膜阀作为一种重要的流量控制设备，广泛应用于化工、制药、食品等行业。
卫生级隔膜阀在这些行业中有着重要的地位，能够保证生产过程中的卫生标准。
本文将介绍卫生级隔膜阀的设备工艺原理。
一、隔膜阀的基本结构隔膜阀是一种由阀体、隔膜、活塞、弹簧等部件组成的流量控制设备。
阀体内设置有隔膜，阀杆连接活塞和隔膜，弹簧控制活塞和阀杆的位置。
当介质通过阀门时，隔膜会随着阀杆的运动而打开或关闭，实现流量的控制。
卫生级隔膜阀在基本结构上有所改进，主要表现在以下方面：1. 阀体材质卫生级隔膜阀阀体采用不锈钢材质，表面要求抛光光滑，没有残留。
阀体内部经过抛光和清洗处理，以保证产品卫生度。
2. 阀杆材质卫生级隔膜阀阀杆也采用不锈钢材质，表面要求光滑，没有粗糙和划痕。
阀杆连接活塞和隔膜，起到传递力量的作用。
3. 隔膜材质卫生级隔膜阀隔膜采用食品级材质，如氟橡胶、丁基橡胶等，具有良好的耐酸碱、耐腐蚀性能。
4. 活塞结构卫生级隔膜阀的活塞与隔膜紧密结合，以减少操作力对隔膜的影响，提高了阀门的卫生标准。
二、卫生级隔膜阀的工艺原理隔膜阀在卫生行业应用中，除了要求有较高的卫生标准外，还需要具备良好的流体控制能力。
卫生级隔膜阀的工艺原理主要包括以下几个方面：1. 流体连续性卫生级隔膜阀要求在使用过程中，介质无死角，不堵塞，不积液，保证流体的连续性。
通过采用活塞结构和隔膜的紧密结合，可以有效降低流体控制中的压力波动和振荡现象。
2. 流体泄漏隔膜阀的一个重要特点是隔膜控制介质的流动，可避免泄漏现象的发生。
同在卫生级隔膜阀中，隔膜的质量、厚度以及材质都对泄漏有着重要的影响，需要选择高品质的原材料，并进行精细的检测和加工。
3. 清洗卫生卫生级隔膜阀在使用过程中需要经常进行清洗和消毒，以保证产品的卫生标准。
清洗方式有手动、自动和CIP等多种方式，需要根据使用条件进行选择。
同时，清洗过程中需要注意保护隔膜、活塞等关键部件，避免损坏。

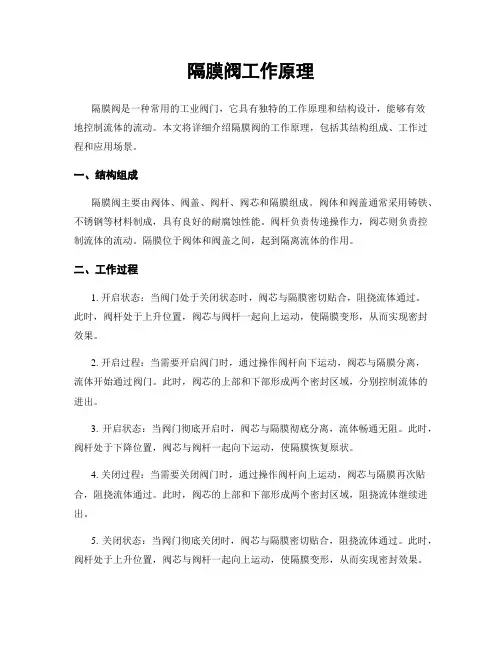

隔膜阀工作原理隔膜阀是一种常用的工业阀门，它具有独特的工作原理和结构设计，能够有效地控制流体的流动。
本文将详细介绍隔膜阀的工作原理，包括其结构组成、工作过程和应用场景。
一、结构组成隔膜阀主要由阀体、阀盖、阀杆、阀芯和隔膜组成。
阀体和阀盖通常采用铸铁、不锈钢等材料制成，具有良好的耐腐蚀性能。
阀杆负责传递操作力，阀芯则负责控制流体的流动。
隔膜位于阀体和阀盖之间，起到隔离流体的作用。
二、工作过程1. 开启状态：当阀门处于关闭状态时，阀芯与隔膜密切贴合，阻挠流体通过。
此时，阀杆处于上升位置，阀芯与阀杆一起向上运动，使隔膜变形，从而实现密封效果。
2. 开启过程：当需要开启阀门时，通过操作阀杆向下运动，阀芯与隔膜分离，流体开始通过阀门。
此时，阀芯的上部和下部形成两个密封区域，分别控制流体的进出。
3. 开启状态：当阀门彻底开启时，阀芯与隔膜彻底分离，流体畅通无阻。
此时，阀杆处于下降位置，阀芯与阀杆一起向下运动，使隔膜恢复原状。
4. 关闭过程：当需要关闭阀门时，通过操作阀杆向上运动，阀芯与隔膜再次贴合，阻挠流体通过。
此时，阀芯的上部和下部形成两个密封区域，阻挠流体继续进出。
5. 关闭状态：当阀门彻底关闭时，阀芯与隔膜密切贴合，阻挠流体通过。
此时，阀杆处于上升位置，阀芯与阀杆一起向上运动，使隔膜变形，从而实现密封效果。
三、应用场景隔膜阀广泛应用于化工、石油、制药、食品等行业，适合于各种腐蚀性、高温、高粘度、易结垢的介质。
其主要应用场景包括以下几个方面：1. 腐蚀性介质控制：隔膜阀的隔膜可以有效隔离流体与阀体的接触，避免了腐蚀性介质对阀体的腐蚀，因此适合于处理腐蚀性介质的场景。
2. 高温介质控制：隔膜阀的阀杆和阀芯采用特殊材料制成，能够在高温环境下保持稳定的工作性能，因此适合于处理高温介质的场景。
3. 高粘度介质控制：隔膜阀的阀芯和隔膜之间的间隙较大，不容易被高粘度介质阻塞，因此适合于处理高粘度介质的场景。
4. 结垢介质控制：隔膜阀的阀芯和阀盖之间没有直接接触，不容易形成结垢，因此适合于处理易结垢介质的场景。

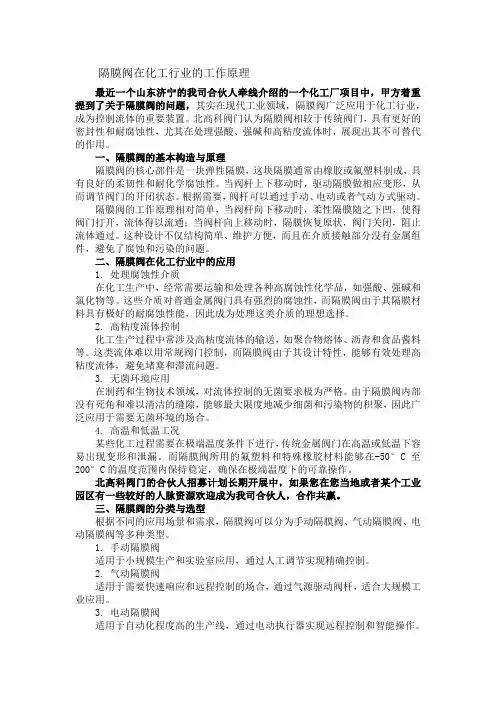

隔膜阀在化工行业的工作原理最近一个山东济宁的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于隔膜阀的问题，其实在现代工业领域，隔膜阀广泛应用于化工行业，成为控制流体的重要装置。
北高科阀门认为隔膜阀相较于传统阀门，具有更好的密封性和耐腐蚀性，尤其在处理强酸、强碱和高粘度流体时，展现出其不可替代的作用。
一、隔膜阀的基本构造与原理隔膜阀的核心部件是一块弹性隔膜，这块隔膜通常由橡胶或氟塑料制成，具有良好的柔韧性和耐化学腐蚀性。
当阀杆上下移动时，驱动隔膜做相应变形，从而调节阀门的开闭状态。
根据需要，阀杆可以通过手动、电动或者气动方式驱动。
隔膜阀的工作原理相对简单，当阀杆向下移动时，柔性隔膜随之下凹，使得阀门打开，流体得以流通；当阀杆向上移动时，隔膜恢复原状，阀门关闭，阻止流体通过。
这种设计不仅结构简单、维护方便，而且在介质接触部分没有金属组件，避免了腐蚀和污染的问题。
二、隔膜阀在化工行业中的应用1. 处理腐蚀性介质在化工生产中，经常需要运输和处理各种高腐蚀性化学品，如强酸、强碱和氯化物等。
这些介质对普通金属阀门具有强烈的腐蚀性，而隔膜阀由于其隔膜材料具有极好的耐腐蚀性能，因此成为处理这类介质的理想选择。
2. 高粘度流体控制化工生产过程中常涉及高粘度流体的输送，如聚合物熔体、沥青和食品酱料等。
这类流体难以用常规阀门控制，而隔膜阀由于其设计特性，能够有效处理高粘度流体，避免堵塞和滞流问题。
3. 无菌环境应用在制药和生物技术领域，对流体控制的无菌要求极为严格。
由于隔膜阀内部没有死角和难以清洁的缝隙，能够最大限度地减少细菌和污染物的积聚，因此广泛应用于需要无菌环境的场合。
4. 高温和低温工况某些化工过程需要在极端温度条件下进行，传统金属阀门在高温或低温下容易出现变形和泄漏。
而隔膜阀所用的氟塑料和特殊橡胶材料能够在-50°C至200°C的温度范围内保持稳定，确保在极端温度下的可靠操作。
北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。

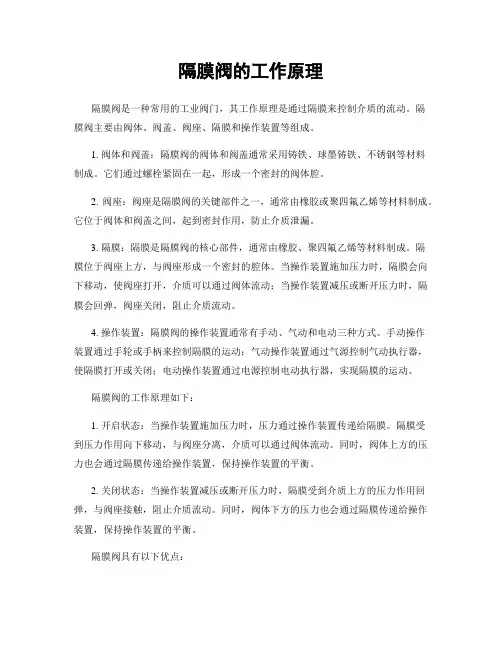

隔膜阀的工作原理隔膜阀是一种常用的工业阀门，其工作原理是通过隔膜来控制介质的流动。
隔膜阀主要由阀体、阀盖、阀座、隔膜和操作装置等组成。
1. 阀体和阀盖：隔膜阀的阀体和阀盖通常采用铸铁、球墨铸铁、不锈钢等材料制成。
它们通过螺栓紧固在一起，形成一个密封的阀体腔。
2. 阀座：阀座是隔膜阀的关键部件之一，通常由橡胶或聚四氟乙烯等材料制成。
它位于阀体和阀盖之间，起到密封作用，防止介质泄漏。
3. 隔膜：隔膜是隔膜阀的核心部件，通常由橡胶、聚四氟乙烯等材料制成。
隔膜位于阀座上方，与阀座形成一个密封的腔体。
当操作装置施加压力时，隔膜会向下移动，使阀座打开，介质可以通过阀体流动；当操作装置减压或断开压力时，隔膜会回弹，阀座关闭，阻止介质流动。
4. 操作装置：隔膜阀的操作装置通常有手动、气动和电动三种方式。
手动操作装置通过手轮或手柄来控制隔膜的运动；气动操作装置通过气源控制气动执行器，使隔膜打开或关闭；电动操作装置通过电源控制电动执行器，实现隔膜的运动。
隔膜阀的工作原理如下：1. 开启状态：当操作装置施加压力时，压力通过操作装置传递给隔膜。
隔膜受到压力作用向下移动，与阀座分离，介质可以通过阀体流动。
同时，阀体上方的压力也会通过隔膜传递给操作装置，保持操作装置的平衡。
2. 关闭状态：当操作装置减压或断开压力时，隔膜受到介质上方的压力作用回弹，与阀座接触，阻止介质流动。
同时，阀体下方的压力也会通过隔膜传递给操作装置，保持操作装置的平衡。
隔膜阀具有以下优点：1. 良好的密封性能：隔膜阀采用隔膜与阀座的接触来实现密封，具有较好的密封性能，可以防止介质泄漏。
2. 耐腐蚀性强：隔膜阀的阀体和阀盖通常采用耐腐蚀材料制成，可以适应各种腐蚀性介质的工作环境。
3. 结构简单、维护方便：隔膜阀的结构相对简单，拆装和维护都比较方便，可以减少维护成本和停工时间。
4. 耐高温、耐低温性能好：隔膜阀采用特殊材料制成的隔膜，具有较好的耐高温和耐低温性能，可以适应不同温度范围的工作环境。
隔膜阀的工作原理隔膜阀是一种常用的控制阀门，它具有独特的工作原理。
隔膜阀通过一个弹性隔膜来控制流体的流动，实现开关和调节功能。
下面将详细介绍隔膜阀的工作原理。
一、隔膜阀的结构隔膜阀主要由阀体、阀盖、隔膜、阀杆和阀座等部件组成。
阀体和阀盖通常采用铸铁、球墨铸铁或者不锈钢材料制成，具有较好的耐腐蚀性和密封性。
隔膜通常采用橡胶材料或者聚四氟乙烯（PTFE）等弹性材料制成，能够有效隔离阀体内外的介质。
二、隔膜阀的工作原理可以简单描述为通过阀杆上的手动或者自动装置来提升或者降低阀杆，从而改变隔膜的位置，进而控制介质的流动。
具体工作原理如下：1. 开启状态：当阀杆上提升时，隔膜被提升到阀体内部，介质可以通过阀体和阀座之间的通道流动，实现阀门的开启状态。
2. 关闭状态：当阀杆下降时，隔膜被压紧到阀座上，阻挠介质通过阀体和阀座之间的通道，实现阀门的关闭状态。
3. 调节状态：通过调节阀杆的位置，可以实现介质的流量调节。
当阀杆提升或者下降到一定位置时，隔膜会部份打开或者关闭，从而控制介质的流量大小。
三、隔膜阀的特点和应用隔膜阀具有以下特点：1. 良好的密封性：隔膜阀采用隔膜与阀座之间的压力差来实现密封，能够有效防止介质泄漏。
2. 耐腐蚀性强：阀体和阀盖通常采用耐腐蚀材料制成，能够适应各种腐蚀介质的工作环境。
3. 维护简便：隔膜阀的结构简单，维护方便，更换隔膜比较容易。
4. 适合范围广：隔膜阀适合于各种介质的控制，包括液体、气体和腐蚀介质等。
隔膜阀在工业领域有广泛的应用，常见的应用场景包括：1. 化工行业：隔膜阀常用于化工生产过程中的流体控制，如酸碱液体的输送、气体的调节等。
2. 食品格业：隔膜阀具有良好的卫生性能，常用于食品生产中的流体控制，如牛奶、果汁等的输送和调节。
3. 环保行业：隔膜阀常用于废水处理系统中的流体控制，如污水处理、废气处理等。
4. 能源行业：隔膜阀常用于石油、天然气等能源领域的流体控制，如管道输送、储罐调节等。
隔膜阀工作原理隔膜阀是一种常见的控制阀，其工作原理主要是通过隔膜来控制介质的流动。
隔膜阀具有结构简单、密封性好、易于维护等优点，因此在工业领域得到广泛应用。
下面将详细介绍隔膜阀的工作原理。
一、隔膜阀的结构1.1 隔膜：隔膜阀的关键部件是隔膜，隔膜通常由橡胶或者塑料等材料制成，具有良好的弹性和耐腐蚀性。
1.2 阀体：隔膜阀的阀体通常由铸铁、不锈钢等材料制成，具有良好的耐压性和耐腐蚀性。
1.3 操作装置：隔膜阀通常配备有手动、气动或者电动操作装置，用于控制隔膜的开闭。
二、隔膜阀的工作原理2.1 阀门关闭状态：当操作装置关闭隔膜阀时，隔膜被压紧在阀座上，阀门关闭，介质无法通过阀门流动。
2.2 阀门开启状态：当操作装置打开隔膜阀时，隔膜受到压力，向上挪移，介质可以通过阀门流动。
2.3 控制介质流量：通过调节操作装置，可以控制隔膜的开闭程度，从而控制介质的流量。
三、隔膜阀的应用范围3.1 化工行业：隔膜阀在化工行业中被广泛应用，用于控制各种化工介质的流动。
3.2 食品格业：隔膜阀在食品格业中也有应用，用于控制食品原料的流动。
3.3 制药行业：隔膜阀在制药行业中具有重要作用，用于控制药品原料的流动。
四、隔膜阀的维护与保养4.1 定期检查：隔膜阀需要定期检查隔膜的磨损情况，及时更换磨损严重的隔膜。
4.2 清洁保养：隔膜阀需要定期清洁阀体和阀座，保持阀门的密封性能。
4.3 注意安全：在操作隔膜阀时，需要注意安全措施，避免因操作不当造成事故。
五、隔膜阀的发展趋势5.1 智能化：随着科技的发展，隔膜阀将趋向智能化，实现远程控制和监测。
5.2 节能环保：隔膜阀将更加注重节能环保，采用更加环保的材料和技术。
5.3 多功能化：隔膜阀将具有更多的功能，能够适应不同行业的需求，提高其适合性。
总结：隔膜阀作为一种重要的控制阀，具有结构简单、工作稳定等优点，在工业领域得到广泛应用。
了解隔膜阀的工作原理有助于更好地使用和维护隔膜阀，提高生产效率和安全性。
隔膜阀的主要生产工艺
A.铸造工艺
a.熔炼:采用双联熔炼，冲天炉为直统型单排风口。
b.造型：全部采用机械造型。
有一条用于生产5"以下口径隔膜阀的半机械化生产线；6"以上的铸件则采用单机造型，置于浇铸线上浇注，精度要求高的小型铸件采用壳型铸造方法生产。
造型机用的型板为快换式型板;模型采用金属模和塑料模,也有少量的木模。
型板尺寸:造型线上为500mm X 400mm;单机为1200mm X 800mm。
C.型芯：芯砂多数采用有机粘结剂，在造芯工艺上可分为三种类型:①形状简单,精度要求不高的砂芯采用油砂，由人工打制，连续烘炉进行烘干;②形状细小，精度要求高的砂芯采用树脂砂，以煤气加热的热芯合射芯机成型;③尺寸较大的且精度要求高的砂芯，用树脂自硬砂木制芯合人工制作，然后自然固化。
由于大量采用树脂砂制芯，所以铸件内腔质量较高。
d.清整:铸件落砂在去除冒口、下边、毛刺后用砂轮磨平，最后用抛丸处理。
B.铸件的质量控制
首先对金属原材料进行化学分析，采用多层次把关，成份合格后方可使用，主要是控制硫磷的含量。
对熔炼茨铁水，每小时要分析一次，采用具有空调设备的恒温室内的分光光度计分析；铸件的机械性能每炉测试一次。
对造型用砂和造芯用砂每小时也作一次性能分析，以确保型砂和芯砂的质量。
C.机加工
有机械加工衬里设施、隔膜压制、装配及测试检验等部门。
其机械加工部分规模较大，能与年产100万台阀门相适应。
机床数量较多，有两台阀体加工
中心，还有六台数控机床和一台仿形车床等，这些设备保证了加工精度和生产效率。
其它均属普通机床。
对阀体密封面加工，小规格在普通机床上用靠模加工；中型规格用加工中心完成；大规格阀体则不加工，用砂轮打磨后以样板测量成型。
阀体及阀盖法兰上钻孔、攻螺纹有二种，一种采用自动分度的卧式数控机床(型号为MS112);另一种则在加工中心上完成。
就其机械加工设备除加工中心外，一般设备和加工用的刀具，夹具也很普通。
D.衬里
隔膜阀的衬里工艺分为两类:一种是橡胶与塑料类，属于高分子材料；另一种是搪瓷，属于硅酸盐类（目前国际还新拓展了衬陶瓷及玻璃等非金属材质>。
不同品种的橡胶，包括硬橡胶、软橡胶、丁基胶、氯丁胶和天然胶等，其衬里工艺基本相同，只是原料成分、工艺参数不同；但不同品种的塑料衬里工艺却有较大的区别：有的用喷涂技术，有的则采用注塑热压成型。
_
衬里质量的优劣取决于材料、配方、工艺条件、铸件表面的质量、清整和抛丸处理乃至磷化处理等相关工艺的成熟与否有密切的关联，诸多因素的某个环节失当，均能影响其内在理化成分、机械性能、耐腐蚀性能以及与金属粘结牢度等质量的优劣。
a-衬胶
衬胶技术的实施.首先是配料、混料、炼胶出粗片，然后再精炼，切片制成需要厚度及大小的橡胶片，待于落料手工衬里用；其次将阀体机加工后经检验选择，作除油、喷砂及净化处理，然后在内腔需衬里部位涂上胶粘剂二层，上胶粘剂后将阀体送入下道手工衬胶。
衬胶是以分层分段贴片、滚轮密压，最后进入相应的卧式硫化罐进行硫化处理。
硫化后进行必要的机加工或手工打磨。
其检测手段则采用交流电火花共鸣器对衬层进行导电击穿测试.以检查其有否漏电现象（如漏电、即使微量也意识其有渗入腐蚀性介质的可能性），故其可靠性是可信的。
b.衬塑
塑料衬里一般采用注塑法。
将按清整步骤处理好的阀体放入特制的模具坯内，在相应吨位压力级的注塑机上注塑热压成型，采用电加热、通水降温以调节模具的温度，适当控制模具温度的变化对模具、阀体及塑料的缩水率和粘结牢度有很大关联。
另外一种名为“海拉”的塑料喷塑工艺。
其主要工艺过程为：将阀体机加工及表面处理后，加热.到适当温度，再以静喷涂法将“海拉”树脂粉喷涂于工件表面上，送入300X：烘炉内进行塑化处理。
共热喷两次，涂层厚度约为0.
38mm。
最后也采用电火花共鸣器检漏。
“海拉”喷涂是在一间半封闭工作室内由人工操作的，该工艺对铸件要求较高，喷涂废品率也较高。
c.衬搪瓷
其工艺过程与喷涂基本相类似(该厂是由外协加工的）。
E.隔膜压制
a.橡胶隔膜
隔膜是隔膜阀的关键零件，也是阀门使用寿命的核心。
其质量关键是原料的配方、工艺条件的控制和形状、尺寸的设计。
隔膜配料有50多种，用滚炼胶机进行混炼，再用挤出机以旋转刀自动切片，经水冷却制成粗片，然后以肥皂水浸洗，放入数控落料机制成隔膜薄片，再手工叠片，同时夹衬尼龙网布若干层和嵌件螺钉，最后放入橡胶热压机加压，硫化成型为隔膜产品。
b.塑料隔膜（以聚四氟乙烯为例）
将粒子原料先放入预压模具内压成初片，嵌件螺钉也同时压入。
模压衬片是在封闭的玻璃房内由机械手操作的。
最后成型是在另外的电加热炉中加温至t/39(TC后移入定型模完成。
隔膜压制技术制成品在制作过程中均采用理化实验分析，化验主要中间元素的成分，这种检查分析能及时调整工艺参数和原料成分的构成，这是该公司制品质量稳定和使用寿命长的有效方法之一。
测试仪器有强度、硬度、拉力试验设备，有检查橡胶混料均匀度的原子吸收光电分析仪等检测仪器。
F.表面处理
对制品表面处理工艺有:零件除油化学处理、不锈钢加工表面钝化处理和铸铁件表面的磷化处理。
磷化处理采用流水线操作，共有10个磷化物液槽，以每两个槽为一个工艺组，处理时间为8min，此工艺国内阀门行业中尚未采用。
G.装配及出厂检验
装配车间建有零件的立体仓库，用计算机管理，根据生产指令发放所需的零件，用传送带或小车送至工作台旁以供装配。
工作台上设有气动扳手，使紧固件装配速度快，压紧力均匀，提高了装配的质量和产量。
出厂检验主要是外观质量、启闭动作和密封性能。
经检验后用空压机将产品吹干，上防锈剂，然后送包装车间。
包装的特点是能适应集装箱转运需要，规定木箱尺寸，以节约舱位。
箱内用木条固定，并衬以防雨材料。
相比之下，美国ITT格立奈而阀门厂的包装工艺较为先进，它以纸箱加入泡沫塑料混合液，再放一张塑料布，放入阀门后放一层塑料布，再次加入混合液，在箱内使之自动发泡成型并固化，既快而又牢固，还能防潮。
H.设计与开发
制图由自动绘图机完成，是事先接受储存于计算机中的产品通用件的技术指令后，能将所要采用的零件自动画在图纸上，并能制表和标注技术要求文字，这就大大节省了设计中的计算和制图时间。
