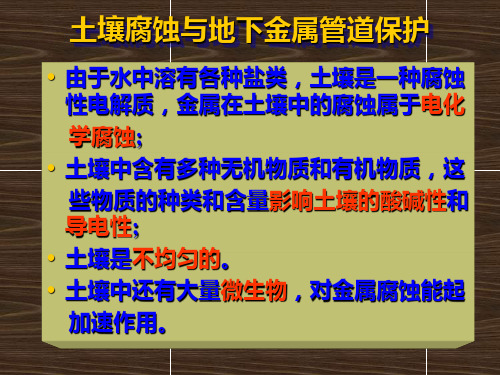

影响土壤腐蚀的因素
土壤的腐蚀性主要受到多种因素的影响。
1．含盐量
土壤中含有多种矿物盐，其可溶盐的含量与成分是影响电解质溶液导电性的主要因素，甚至有些成分还参与电化学反应，从而对土壤腐蚀性产生一定的影响。一般，土壤中可溶盐的含量都在2％以内，很少超过5％。土壤中分布最广的是含镁、钾、钠、钙元素的盐类。因为铁盐大都是可溶盐，所以氯离子和硫酸根离子含量越大，土壤腐蚀性越强。
2．含水量土壤中总是有一定量的水分，含水量不同，土壤的腐蚀性不同。
(1)土壤含水量很低时，腐蚀性一般不大；
(2)含水量增加，电解质溶液增多，腐蚀原电池回路电阻减小，腐蚀速度增大；
(3)含水量增加到一定程度，土壤中的可溶盐已全部溶解，随着含水量的增加，不再有新的盐分溶解，腐蚀速度不再有较大的变化。
3．含氧量如前所述，O2是金属腐蚀的去极化剂，其存在，可以加速金属的腐蚀。土壤中含氧量增加，可以减小阴极反应所受阻力，增加腐蚀电池的腐蚀电流即提高腐蚀速度。由此，可以认为氧的存在可以起到去极化作用。土壤中含氧量的大小与土壤的深度、结构、渗透性、含水量、温度和生物活动等因素有关。在通常情况下，干燥疏松的土壤，含氧量较高；沼泽土和粘性较强的土壤，含氧量较低。
4．细菌
如前所述，一般情况下含氧量越大，土壤腐蚀性越强。但是在某些缺氧的土壤中仍发现存在严重的腐蚀，这是因为有细菌参加了腐蚀过程。土壤中与金属腐蚀有关的细菌主要是硫酸盐还原菌。硫酸盐还原菌属于厌氧性细菌，即只有在缺氧或无氧的条件下才能生存。如果土壤中非常缺氧，而且有不存在氧浓差电池及杂散电流等腐蚀大电池时，腐蚀过程是很难进行的。但是，对于含有硫酸盐的土壤，如果有硫酸盐还原菌的存在，腐蚀不但能顺利进行，而且更加严重。细菌腐蚀并非它本身对金属的侵蚀作用，而是细菌生命活动的结果间接地对金属腐蚀的电化学过程产生影响。据（阿果石油论坛https://www.doczj.com/doc/707543043.html,）主要有以下4种方式影响腐蚀过程。
(1)新陈代谢产物的腐蚀作用：硫酸盐还原菌新陈代谢过程中产生的硫化物，可以促进金属的腐蚀。
(2)生命活动影响电极反应的动力学过程：硫酸盐还原菌的活动过程对腐蚀电池的阴极过程能起到促进作用。
(3)改变金属所处环境的状况：细菌的存在，可以改变金属表面的氧浓度、盐浓度，pH
值等，使金属表面形成局部腐蚀电池。
(4)破坏金属表面存保护性的防腐层或缓蚀剂的稳定性：硫酸盐还原菌在pH值为6．2～7．9的沼泽地和洼地中活动最激烈。当pH值达到9以上时，硫酸盐还原菌的活动受到抑制。5．电阻率土壤电阻率是表示土壤导电能力指标。在其他条件相同的情况下，土壤电率越小，土壤腐蚀性越强；土壤电阻率越大，土壤腐蚀性越弱。
20** 届高三地理一轮复习常考知识点 --- 土壤肥力精选习 题 一、单选题（本大题共 46小题，共 92.0 分） 读某地区的经纬网和等高线图，回答下列小题。 1. 图中甲地区土地盐碱化较轻、耕地质量较好的自然原因是（ ） A. 人类长期耕作，形成了肥沃的水稻土 B. 多为紫色土，冲积土壤比较肥沃 C. 土壤中水、肥、气、热条件协调较好，肥力高 D. 土壤中含钙质较多，黑土分布广 2. 图中乙地区的经济作物和林木主要为（ ） A. 甘蔗、柑橘 B. 甜菜、柑橘 C. 花生、苹果 有机质含量高低是土壤肥力的重要标志，一般土壤有机质含量为 某地土壤剖面图，图 2 为该土壤有机质分布图。读图回答下列问 题。 图 1 图2 3. 关于该地表层土壤的描述，正确的是 A. 地表枯枝落叶多，有机质含量较高， B. 人工增施有机肥，有机质含量较高， C. 受流水侵蚀作用，有机质含量较低， D. 气候干旱植被稀少，有机质含量低 4. 针对该土壤的特性，该地宜采用的农业技术是 A. 免耕直播 B. 深耕改土 C. 大棚温室 如图为某区域地理各要素间的相互关系示意图。读图，回答下题。 D. 棉花、茶树 5%。图 1 为我国东部 D. 砾石压土
5. 按照字母顺序将“①色暗、肥沃的土壤、②地理位置、③冷湿的温带季风气候”填 入，顺序正确的是 6. 该地区森林面积锐减对本地区的土壤和河流的影响主要有 （ ） 7. 下图为江南丘陵某研究区红壤在不同措施下（均不施肥）实验结果。据此回答。 与处理措施①比较，该实验结果表明（ ） A. ②处理措施使土壤有机质增多，利于保持水土 B. ③处理措施使土壤酸性增强，利于积累有机质 C. ②处理措施导致水土流失增强，土壤酸性减弱 D. ③处理措施导致水土流失减弱，土壤酸性增强 8. 影响我国苹果带苹果产量浮动的主要因素是 A. 土壤肥力变化大 B. 天气条件变化大 C. 种植习惯 D. 市场需求 埃尔埃希多地区（下图小方框所示）干旱少雨，年降水量小于 300mm ，土壤贫瘠。当 地农业科技人员对土壤进行“三明治”式的改良，很好地改善了作物生长的水肥条件。A. ①②③ B. ③②① C. ②①③ D. ②③① ①土壤腐殖质增多 ②水土流失加剧，土层变薄，土壤肥力下降 ③河流含沙量减小 ④降水多时易形成洪水、无降水时河流水量锐减甚至断流 A. ①② B. ②④ C. ③④ D. ①③
1、金属腐蚀过程的特点是什么？采用那些指标可以测定金属全面腐蚀的速度。 答：特点因腐蚀造成的破坏一般从金属表面开始，然后伴着腐蚀的过程进一步发展，富士破坏将扩展到金属材料的内部，并使金属的性质和组成发生改变；金属材料的表面对腐蚀过程进行有显著的影响。重量指标：就是金属因腐蚀而发生的重量变化。深度指标：指金属的厚度因腐蚀而减少的量。电流指标：以金属电化学腐蚀过程阳极过程电流密度的大小。2、双电层的类型有哪些？平衡电极电位，电极电位的氢标度的定义？ 答：类型：金属离子和极性水分子之间的水花力大于金属离子与电子之间的结合力；金属离子和极性水分子之间的水化力小于金属离子与电子之间的结合力；吸附双电层。平衡电极电位：金属浸入含有同种金属离子的溶液中参与物质迁移的是同一种金属离子，当反应达到动态平衡，反映的正逆过程的电荷和物质达到平衡，这是电位为平衡电极电位；电极电位的氢标度：以标准氢电极作为参考电极而测出的相对电极电位值称为电极电位的氢标度。 3、判断金属腐蚀倾向的方法有哪几种？ 答：a腐蚀反映自由能的变化△G<0则反应能自发进行△G=0则达到平衡△G>0不能自发反应b标准电极电位越负，金属越易腐蚀 4、以Fe-H2O体系为例，试述电位-PH图的应用。 答：以电位E为纵坐标，PH为横坐标，对金属—水体系中每一种可能的化学反应或电化学反应，在取定溶液中金属离子活度的条件下，将其平衡关系表现在图上，这种图叫做电位PH平衡图。应用：预测金属的腐蚀倾向；选择控制腐蚀的途径。 5、腐蚀原电池的组成及工作历程？它有那些类型。 答：组成：阴阳极、电解质溶液、电路四个部分；工作历程：阳极过程、阴极过程、电流的流动；类型：a宏观腐蚀电池：异金属解除电池、浓差电池、温差电池；b微观腐蚀电池。 6、极化作用、极极化、阴极极化的定义是什么？极化的本质是什么？极化的类型有哪几种？答：极化作用：由于通过电流而引起原电池两级的电位差减小，并因而引起电池工作电流强度降低的现象；阳极极化：当通过电流时，阳极电位向正的方向移动的现象；阴极极化：当通过电流时，阴极电位向负的方向移动的现象；极化的本质：电子迁移的速度比电极反应及有关的连续步骤完成的快；极化的类型：电化学极化、浓度极化、电阻极化。 7、发生阳极极化与阴极极化的原因是什么？ 答：阳极：阳极的电化学极化：如果金属离子离开晶格进入溶液的速度比电子离开阳极表面的速度慢，则在阳极表面上就会积累较多的正电荷而使阳极电位向正方向移动；阳极的浓度极化：阳极反应产生的金属离子进入分布在阳极表面附近溶液的速度慢，就会使阳极表面附近的金属离子浓度逐渐增加；阳极的电阻极化：很多金属在特定的溶液中能在表面生成保护膜能阻碍金属离子从晶格进入溶液的过程，而使阳极电位剧烈的向正的方向移动，生成保护膜而引起的阳极极化。阴极：电化学：氧化态物质与电子结合的速度比外电路输入电子的速度慢，使得电子在阴极上积累，由于这种原因引起的电位向负的方向移动；阴极的浓度极化：氧化态物质达到阴极表面的速度落后于在阴极表面还原反应的速度，或者还原产物离开电极表面的速度缓慢，将导致电子在阴极上的积累。 8、比较实测极化曲线与理想极化曲线的不同点？极化率的定义是什么？极化图有哪些应用？怎样判断电化学腐蚀过程的控制取决于哪些方面。 答：区别：理想极化曲线是理想电极上得到的曲线，只发生一个电极反应，初始电位为平衡电极电位，实际极化曲线是实际测量得到的曲线，不只发生一个电极反应，初始电位为混合电位。极化率：电极电位随电流密度的变化率，即电极电位对于电流密度的导数。极化图的应用：用Evans极化图表示影响腐蚀电流的因素；表示腐蚀电池的控制类型。控制取决于：阴极极化控制、阳极极化控制、欧姆电阻控制。
浅谈植物生长不可缺少的土壤肥力 万物的生长离不开土壤，经过我几年来在绿化施工中的观察，苗木的成活率很大方面取决于土壤因素，就此我想就我了解的关于土壤的一点小认识在此作一肤浅的探讨。 土壤为植物生长提供、协调营养条件和环境条件的能力。是土壤各种基本性质的综合表现，是土壤区别于成土母质和其他自然体的最本质的特征，也是土壤作为自然资源和农业生产资料的物质基础。 土壤肥力按成因可分为自然肥力和人为肥力。前者指在五大成土因素(气候、生物、母质、地形和年龄)影响下形成的肥力，主要存在于未开垦的自然土壤；后者指长期在人为的耕作、施肥、灌溉和其他各种农事活动影响下表现出的肥力，主要存在于耕作（农田）土壤。 中国的一些土壤工作者根据中国农业生产的经验和研究成果，将土壤肥力归结为土壤中养分、水分、通气状况和温度状况（简称水、肥、气、热）等4个因素的综合。 土壤中的许多因素直接或间接地影响土壤肥力的某一方面或所有方面，这些因素可以归纳如下。 养分因素指土壤中的养分贮量、强度因素和容量因素，主要取决于土壤矿物质及有机质的数量和组成。就世界范围而言，多数矿质土壤中的氮、磷、钾三要素的大致含量分别是0.02～0.5％、0.01～ 0.2％和0.2～3.3％。中国一般农田的养分含量是： 氮0.03～0.35％；磷0.01～0.15％钾 0.25～2.7％。但土壤向植物提供养分的能力并不直接决定于土壤中养分的贮量，而是决定于养分有效性的高低；而某种营养元素在土壤中的化学位又是决定该元素有效性的主要因素。 化学位是一个强度因素，从一定意义说，它可以用该营养元素在土壤溶液中的浓度或活度表示。由于土壤溶液中各营养元素的浓度均较低，它们被植物
腐蚀的基本类型 论文导读：而引起的变质和破坏统称为腐蚀。材料腐蚀的现象和机理比较复杂。腐蚀控制技术涉及面广。腐蚀控制，免费论文，腐蚀的基本类型。关键词：腐蚀，材料腐蚀，腐蚀控制 一般而言，金属、混凝土、木材等材料受周围环境介质的影响而发生的化学、电化学和物理等反应，而引起的变质和破坏统称为腐蚀，其中也包括上述因素与机械因素、生物因素等的共同作用。金属腐蚀的主要对象，其中尤以钢铁的腐蚀最为常见，危害、损害性极大。 一、腐蚀的概念及分类 （一）腐蚀的概念 腐蚀是材料与其环境间的物理化学作用引起材料本身性质的变化，如铁的生锈是金属腐蚀的普遍形式，又如氢氧化钠破坏肌肉和植物纤维。材料的腐蚀是包括材料本身和环境介质两者在内的一个具有反应作用的体系，腐蚀反应的场所，首先是材料和腐蚀性介质之间相界面处。材料包括金属和非金属材料，如碳钢及其合金、有色金属、塑料、混凝土和木材等，在一个腐蚀系统中，对材料行为起决定性作用的是化学成分、组织结构和表面形态。材料的周围环境介质包括与其接触的气体、液体和固体以及周围环境条件，如温度、压力、速度、光照、辐射、生物条件等。这个作用包括化学的、电化学的、机械的、生物的以及物理的作用。 采用科学的方法防止或者控制腐蚀的危害作用的工程，称为腐蚀工程。（二）材料腐蚀的分类及特征
材料腐蚀的现象和机理比较复杂，材料腐蚀的分类方法也有许多，根据不同的起因、机理和破坏形式而有各种方法。以下介绍几种常用的分类方法。 1．按腐蚀机理分类 通常材料腐蚀按照腐蚀机理可以分为金属化学腐蚀、金属电化学腐蚀、结晶腐蚀、物理化学复合腐蚀。 （1）化学腐蚀：是指金属表面与非电解质直接发生纯化学反应而引起的破坏、其特点是在反应过程中没有电流产生。如铝在四氯化碳、三氯甲烷或乙醇中的腐蚀，镁或钛在甲醇中的腐蚀、物理化学复合腐蚀。 （2）电化学腐蚀：是指金属表面与离子导电的介质发生化学反应而产生的破坏。在反应过程中有电流产生，腐蚀金属表面上存在着阴极和阳极。阳极的反应是金属原失去电子而成为离子状态转移到介质中，成为阳极氧化反应。阴极反应是介质中的去极化剂吸收来自阳极的电子，成为阴极还原过程。这两个反应是相互独立而又同时进行的，称之为一对共轭反应。有阴阳极组成了短路电流，腐蚀过程中有电流产生。如金属在潮湿大气、海水、土壤及酸、碱、盐溶液中的腐蚀均属这一类。电化学腐蚀比较普遍，对金属结构的危害比较严重。 （3）结晶腐蚀：是指因酸、碱、盐等腐蚀介质侵入到建筑物或材料内部生成结晶盐，由于结晶盐的体积膨胀作用使建筑物或材料内部产生应力而引起的破坏现象。结晶腐蚀是工业厂房、非金属设备常见的腐蚀类型。
硫化氢腐蚀的机理及影响因素 (新编版) Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety. ( 安全管理) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改
硫化氢腐蚀的机理及影响因素(新编版) 1.H2 S腐蚀机理 自20世纪50年代以来，含有H2 S气体的油气田中，钢在H2 S介质中的腐蚀破坏现象即被看成开发过程中的重大安全隐患，各国学者为此进行了大量的研究工作。虽然现已普遍承认H2 S不仅对钢材具有很强的腐蚀性，而且H2 S本身还是一种很强的渗氢介质，H2 S腐蚀破裂是由氢引起的；但是，关于H2
S促进渗氢过程的机制，氢在钢中存在的状态、运行过程以及氢脆本质等至今看法仍不统一。关于这方面的文献资料虽然不少，但以假说推论占多，而真正的试验依据却仍显不足。 因此，在开发含H2 S酸性油气田过程中，为了防止H2 S腐蚀，了解H2 S腐蚀的基本机理是非常必要的。 (1)硫化氢电化学腐蚀过程 硫化氢(H2 S)的相对分子质量为34.08，密度为1.539kg/m3 。硫化氢在水中的溶解度随着温度升高而降低。在 760mmHg，30℃时，硫化氢在水中的饱和浓度大约 3580mg/L。 在油气工业中，含H2 S溶液中钢材的各种腐蚀(包括硫化氢腐蚀、应力腐蚀开裂、氢致开裂)已引起了足够重视，并展开了众多的研究。其中包括
土壤中的四个因素决定着土壤肥力的高低 1 土壤水分 1.1 土壤水分类型 土壤水分常以三种形式存在于土壤中，束缚水。紧紧吸附在土粒表面，不能流动，也很难为作物根系吸收的水分叫束缚水。土粒越细，吸附在土粒表面的束缚水越多；毛管水。土粒之间小于0.1mm的小孔隙叫毛细管，毛细管中的水可以在土壤中上下、左右移动，是供作物吸收利用的主要有效水。因此，毛管水对作物生长发育最为重要；重力水。是土粒之间大于0.1mm大孔隙中的水分。由于受重力作用只能向下流动，所以叫重力水。在水稻田中，重力水是有效的水分。在旱田中，重力水只能短期被植物利用，如较长期地充满着重力水（即地里积水），则土壤空气缺乏，对作物生长非常不利。 1.2 土壤水分的有效性 土壤水分并不能全部被作物吸收利用，束缚水和重力水都是不能被作物利用的无效水，只有毛管水是能被作物利用的有效水。当土壤中只存在着束缚水时，因作物不能利用，而表现出萎蔫，这时的土壤含水量叫萎蔫系数。随着土壤水分的增加毛细管中开始充水，当土壤中毛细管全部充满水时的含水量，叫田间持水量。土壤有效水的数量是田间持水量减去萎蔫系数的数值。 土壤有效水含量的多少，主要受土壤质地、结构、有机质含量的影响。砂土和黏土有效水都低于壤土。具有团粒结构的土壤毛细孔隙增加，有效水含量高。 2 土壤养分 2.1 土壤养分的有效性 根据作物吸收土壤养分的难易，可把土壤养分分为两类。一类是速效态养分叫有效养分，另一类是迟效态养分又叫潜在养分。速效态养分以离子、分子状态存在于土壤溶液中和土壤胶凿表面上，能够直接被作物吸收利用。持效养分存在于土壤矿物质和有机质中，难溶于水而不能被作物直接吸收利用，需经化学作用和微生物作用，分解成可溶性的速效养分才能被吸收。理想的土壤，不但要求养分种类齐全，含量高，而且要求速效和迟效各占一定比例，使养分能均衡持久地供给作物利用。
硫化氢和含硫气体腐蚀金属的原因 干燥的H2S对金属材料无腐蚀破坏作用,H2S只有溶解在水中才具有腐蚀性. 1. 湿硫化氢环境的定义 (1)国际上湿硫化氢环境的定义 美国腐蚀工程师协会(NACE)的MR0175-97"油田设备抗硫化物应力开裂金属材料"标准: ⑴酸性气体系统:气体总压≥0.4MPa,并且H2S分压≥0.0003MPa; ⑵酸性多相系统:当处理的原油中有两相或三相介质(油,水,气)时,条件可放宽为:气相总压≥ 1.8MPa且H2S分压≥0.0003MPa;当气相压力≤1.8MPa且H2S分压≥0.07MPa;或气相H2S 含量超过15%. 四,硫化氢腐蚀机理 (2)国内湿硫化氢环境的定义 "在同时存在水和硫化氢的环境中,当硫化氢分压大于或等于0.00035 MPa时,或在同时存在水和硫化氢的液化石油气中,当液相的硫化氢含量大于或等于10×10-6时,则称为湿硫化氢环境". (3) 硫化氢的电离 在湿硫化氢环境中,硫化氢会发生电离,使 水具有酸性,硫化氢在水中的离解反应式为: H2S = H+ + HS- (1) HS- = H+ + S2- (2) 2.硫化氢电化学腐蚀过程 阳极: Fe - 2e →Fe2+ 阴极: 2H+ + 2e →Had + Had →2H →H2↑ ↓ [H]→钢中扩散 其中:Had - 钢表面吸附的氢原子 [H] - 钢中的扩散氢 阳极反应产物: Fe2+ + S2- →FeS ↓ 注:钢材受到硫化氢腐蚀以后阳极的最终产物就是硫化亚铁,该产物通常是一种有缺陷的结构,它与钢铁表面的粘结力差,易脱落,易氧化,且电位较正,因而作为阴极与钢铁基体构成一个活性的微电池,对钢基体继续进行腐蚀. 硫化氢电化学腐蚀过程 阳极: Fe - 2e →Fe2+ 阴极: 2H+ + 2e →Had + Had →2H →H2↑ ↓ [H]→钢中扩散 其中:Had - 钢表面吸附的氢原子 [H] - 钢中的扩散氢 阳极反应产物: Fe2+ + S2- →FeS ↓ 五,硫化氢引起氢损伤的腐蚀类型 反应产物氢一般认为有两种去向,一是氢原子之间有较大的亲和力,易相互结合形成氢分子排出;另一个去向就是由于原子半径极小的氢原子获得足够的能量后变成扩散氢[H]而渗入钢的内部并溶入晶格中,溶于晶格中的氢有很强的游离性,在一定条件下将导致材料的脆化(氢脆)和氢损伤.. 1. 氢压理论:与形成氢致鼓泡原因一样,在夹杂物,晶界等处形成的氢气团可产生一个很大的
工 业 技 术 1 影响因素：1.1 PH 值 PH=-log［H +］ PH 值是溶液中氢离子浓度的负对数值，它表征溶液的微酸碱的性质，PH=7，中性；PH<7，酸性；PH>7，碱性，因为许多化学反应都是在［H +］很小的条件下进行的，为了表示很小的浓度，避免用负指数的麻烦，通常用负对数来表示酸碱度，故引入PH 值的概念。 由此可见，冷却水的PH 值越小，酸性越大，对碳钢等金属在水中的腐蚀就会快一些，反之，会慢一些。 1.2 阴离子 金属腐蚀速度与水中阴离子的种类有密切的关系，水中不同的阴离子在增加金属腐蚀速度方面的顺序为： 冷却水中金属腐蚀影响因素 程明新 贾 在 蓝树宏 张艳强 （中国石油呼和浩特石化公司，内蒙古 呼和浩特 010000） 摘 要：在冷却水系统的正常运行以及化学清洗过程中，金属常常会发生不同形态的腐蚀，根据金属腐蚀的理论知识，通过观察试样或腐蚀设备的腐蚀形态，再配合一些其他方法，人们常常找出产生腐蚀的原因和解决腐蚀的措施。关键词：冷却水；金属腐蚀；硬度；金属离子；悬浮固体中图分类号： U664.81+4 文献标识码：A NO 3- 金属腐蚀的分类：按照反应的特性，金属腐蚀可分为1,化学腐蚀2，生物腐蚀3，电化学腐蚀。化学腐蚀是指氧化剂和金属表面接触，发生化学反应导致的腐蚀。生物腐蚀是指由各种微生物的生命活动引起的腐蚀。电化学腐蚀是指发生电化学反应导致的腐蚀。电化学腐蚀是最普遍和最严重的腐蚀，因此研究电化学腐蚀具有重要的意义！ 电化学腐蚀的机理：金属材料与电解质溶液接触,通过电极反应产生的腐蚀。电化学腐蚀反应是一种氧化还原反应。在反应中，金属失去电子而被氧化，其反应过程称为阳极反应过程，反应产物是进入介质中的金属离子或覆盖在金属表面上的金属氧化物（或金属难溶盐）；介质中的物质从金属表面获得电子而被还原，其反应过程称为阴极反应过程。在阴极反应过程中，获得电子而被还原的物质习惯上称为去极化剂。 在均匀腐蚀时，金属表面上各处进行阳极反应和阴极反应的概率没有显着差别，进行两种反应的表面位置不断地随机变动。如果金属表面有某些区域主要进行阳极反应，其余表面区域主要进行阴极反应，则称前者为阳极区，后者为阴极区，阳极区和阴极区组成了腐蚀电池。直接造成金属材料破坏的是阳极反应，故常采用外接电源或用导线将被保护金属与另一块电极电位较低的金属相联接，以使腐蚀发生在电位较低的金属上。 当金属被放置在水溶液中或潮湿的大气中，金属表面会形成一种微电池，也称腐蚀电池(其电极习惯上称阴、阳极，不叫正、负极)。阳极上发生氧化反应，使阳极发生溶解，阴极上发生还原反应，一般只起传递电子的作用。腐蚀电池的形成原因主要是由于金属表面吸附了空气中的水分，形成一层水膜，因而使空气中CO2，SO2，NO2等溶解在这层水膜中，形成电解质溶液，而浸泡在这层溶液中的金属又总是不纯的，如工业用的钢铁，实际上是合金，即除铁之外，还含有石墨、渗碳体(Fe3C)以及其它金属和杂质，它们大多数没有铁活泼。这样形成的腐蚀电池的阳极为铁，而阴极为杂质，又由于铁与杂质紧密接触，使得 腐蚀不断进行。 (1)析氢腐蚀(钢铁表面吸附水膜酸性较强时) 阳极(Fe)：Fe=Fe2+＋2e- Fe2+＋2H2O=Fe(OH)2＋2H+ 阴极(杂质)：2H+＋2e-=H2 电池反应：Fe＋2H2O=Fe(OH)2＋H2↑ 由于有氢气放出，所以称之为析氢腐蚀。 硫化氢腐蚀的机理及影响因素 作者：安全管理网来源：安全管理网 1. H2S腐蚀机理 自20世纪50年代以来，含有H2S气体的油气田中，钢在H2S介质中的腐蚀破坏现象即被看成开发过程中的重大安全隐患，各国学者为此进行了大量的研究工作。虽然现已普遍承认H2S不仅对钢材具有很强的腐蚀性，而且H2S本身还是一种很强的渗氢介质，H2S腐蚀破裂是由氢引起的；但是，关于H2S促进渗氢过程的机制，氢在钢中存在的状态、运行过程以及氢脆本质等至今看法仍不统一。关于这方面的文献资料虽然不少，但以假说推论占多，而真正的试验依据却仍显不足。 因此，在开发含H2S酸性油气田过程中，为了防止H2S腐蚀，了解H2S腐蚀的基本机理是非常必要的。 (1) 硫化氢电化学腐蚀过程 硫化氢(H2S)的相对分子质量为34.08，密度为1.539kg/m3。硫化氢在水中的溶解度随着温度升高而降低。在760mmHg，30℃时，硫化氢在水中的饱和浓度大约3580mg/L。 1 在油气工业中，含H2S溶液中钢材的各种腐蚀(包括硫化氢腐蚀、应力腐蚀开裂、氢致开裂)已引起了足够重视，并展开了众多的研究。其中包括Armstrong和Henderson对电极反应分两步进行的理论描述；Keddamt等提出的H2S04中铁溶解的反应模型；Bai和Conway对一种产物到另一种产物进行的还原反应机理进行了系统的研究。研究表明，阳极反应是铁作为离子铁进入溶液的，而阴极反应，特别是无氧环境中的阴极反应是源于H2S中的H+的还原反应。总的腐蚀速率随着pH的降低而增加，这归于金属表面硫化铁活性的不同而产生。Sardisco，Wright和Greco研究了30℃时H2S-C02-H20系统中碳钢的腐蚀，结果表明，在H2S分压低于0.1Pa时，金属表面会形成包括FeS2，FeS，Fe1-X S在内的具有保护性的硫化物膜。然而，当H2S分压介于0.1～4Pa时，会形成以Fe1-X S为主的包括FeS，FeS2在内的非保护性膜。此时，腐蚀速率随H2S浓度的增加而迅速增长，同时腐蚀速率也表现出随pH降低而上升的趋势。Sardisco和Pitts发现，在pH处于6.5～8.8时，表面只形成了非保护性的Fe1-X S；当pH处于4～6.3时，观察到有FeS2，FeS，Fe1-X S形成。而FeS保护膜形成之前，首先是形成Fe S1-X；因此，即使在低H2S浓度下，当pH在3～5时，在铁刚浸入溶液的初期，H2S也只起加速腐蚀的作用，而非抑制作用。只有在电极浸入溶液足够长的时间后，随着FeS1-X逐渐转变为FeS2和FeS，抑制腐蚀的效果才表现出来。根据Hausler等人的研究结果，尽管界面反应的重 2 影响土壤健康的六大因素 土壤是我们赖以生存的家园，你是否知道健康土壤到底是什么样子？现给大家作以分析。 一、土壤有机质 土壤中有机质含量与土壤肥力、作物健康度、作物产量等有着很大的联系。资料显示，在一定范围内，有机质的含量与土壤肥力水平呈正相关。有机质含量丰富的土壤往往表现为透水透气性好、供肥能力强、不容易出现板结以及盐渍化的情况。因此说，提高土壤有机质是耕作管理的第一要务。 二、土壤微生物 作为土壤的活跃组成部分，土壤微生物在自己的生活过程中，通过代谢活动的氧气和二氧化碳的交换，以及分泌的有机酸等有助于大团粒结构的形成，最终形成真正意义上的土壤。 在我们的农田中，微生物的作用尤为重要，杂草、作物的枯叶、杂草的烂根以及施入土壤中的粪便都需要微生物才可以腐烂分解，释放出养分，形成腐殖质，进而提高土壤肥力， 改善土壤结构。在农药、化肥被大量滥用的今天，微生物还可以降解土壤中的有机污染物，降低农残危害，帮助土壤恢复健康。 三、土壤中微量元素 在土壤和植物中，通常认为中量元素包括钙、镁、硫，微量元素包括铁、铜、锌、锰、钼、硼、镍和氯等。我们在农业生产时会发现，当作物不健康时，往往是由于其中的某一个中量元素或微量元素缺失而导致的，当作物的各种元素都有充足的补给时，才会有健康的作物，才会生产出优质的果实。因此说，给土壤不仅要补充作物生长所必须的N、P、K等大量元素，中微量元素的补充也是相当重要的。 四、土壤酸碱度 不同的植株都有自己喜欢的土壤，将南方的作物直接栽种在北方，即使将它放在温室中提供同等的热量，如果土壤还是北方的土壤，那么它就不会生长得很好，那是因为每个作物都有自己喜欢的酸碱度。 全面腐蚀控制2006年第20卷第6期0 前言 土壤中的可溶性盐分的含量和组成，决定了土壤的导电性、酸碱度，因而直接影响了金属的腐蚀速度[1]。在土壤可溶性盐分中对碳钢起腐蚀作用的主要是Cl -、SO 42-、CO 32-和NO 3-等阴离子[2]。全国土壤腐蚀网站通过土壤自然埋藏的方法对碳钢的腐蚀进行分析，但由于野外自然埋藏试验所需时间长，各种土壤环境影响因素错综复杂，要想在较短时间内得到土壤可溶盐对碳钢腐蚀的规律是十分困难的，因此需要开展室内模拟腐蚀试验。在土壤中人工加入各种可溶性盐，配成不同浓度的Cl -、SO 42-、CO 32-和NO 3-的土壤系列[3]，研究各种阴离子对碳钢的腐蚀行为，探讨土壤腐蚀规律。 1 实验部分 土壤选取大洼中心站1m 深处土壤。土样经自然干燥、研磨并通过20目筛，然后在105℃下烘4～6小时。根据试验要求称取一定量的氯化钠、硫酸钠、碳酸钠及硝酸钠，各加入到一定量的蒸馏水中。将配制成不同浓度的溶液完全加入试验土壤中，土壤湿度控制在25%，混合均匀后，装入塑料小筒中，压实，无空隙，密封后稳定48小时。 试样为15×15×4mm 规格的A3钢。试样经150-500#砂纸打磨并经无水乙醇清洗，电化学测量采用三电极体系，参比电极采用饱和硫酸铜电极，辅助电极用石墨电极。进行电化学阻抗和弱极化曲线测量，实验在室温下进行。 土壤中阴离子对碳钢腐蚀的影响 刘文霞1 孙 成2 （1.青岛科技大学化学与分子工程学院，山东 青岛 266042； 2. 中国科学院金属研究所，辽宁 沈阳 110016）摘 要：应用弱极化曲线技术和交流阻抗谱研究了土壤中Cl -、SO 42-、CO 32-、NO 3-离子对碳钢腐蚀的影响。结果表明：阴离子对碳钢腐蚀的影响是显著的。当土壤中分别添加Cl -、CO 32-、NO 3-离子时，随着阴离子含量的增大，碳钢的腐蚀速率增大，在某一离子含量时，腐蚀速率达到最大，然后腐蚀速率随着离子含量的增加而减小。在含SO 42-离子的土壤中随着SO 42-离子含量的增大，土壤中碳钢的腐蚀速率增大。在有四种阴离子土壤中，阻抗谱均为单容抗弧，且大都在低频区出现扩散弧。 关键词：碳钢 土壤腐蚀 阴离子 中图分类号：TG172.4 文献标识码：A 文章编号：1008-7818(2006)06-0010-04 Effects of Different Cathodic Ions on the Corrosion of Carbon Steel in Soils LIU Wen-xia 1, SUN Cheng 2 (1.College of Chemistry and Molecular Engineering, Qingdao University of Science and Technology, Qingdao 266042, China; 2. Institute of Mental Research, Chinese Academy of Science , Shenyang 110016, China) Abstract: The influence of Cl -、SO 42-、CO 32-、NO 3- on soil corrosion behavior on carbon steel were studied by using low-polarization cure technique, electrochemical impedance spectroscopy(EIS).When the added ion was one of Cl -、 CO 32- and NO 3-, the corrosion rate of carbon steel increases with the increasing of salt content and reaches the peak in one salt content, then decreases with the increasing of salt content. The corrosion rate of carbon steel increases along with the increasing of SO 42- content. There is only one impedance cure and have an werburg cure at low frequencies. Key words: carbon steel; soil corrosion; cathodic ions 全 面 腐 蚀 控 制 TOTAL CORROSION CONTROL 第20卷第6期2006年12月Vol.20 No.6 Dec. 2006 H2S腐蚀研究进展 摘要 近年来我国发现的气田均含有硫化氢、二氧化碳等腐蚀性气体，特别是我们盆地，含硫化氢天然气分布最广泛。众所周知，硫化氢腐蚀是井下油套管的主要腐蚀类型之一。本文简述了硫化氢的物性，研究了硫化氢腐蚀的机理和影响因素，并在此基础上介绍了采用缓蚀剂、涂镀层管材、根据国际标准合理选材、电化学保护等几种国外常用的防腐措施，并指出了各种方法的优缺点，最后还探讨了硫化氢油气田腐蚀研究的热点问题及发展方向。 关键词：硫化氢腐蚀，腐蚀机理，防腐技术 ABSTRACT In recent years, the gas fields found in our country contain hydrogen sulfide, carbon dioxide and other corrosive gases, especially in the Sichuan basin, with the most extensive distribution of hydrogen sulfide gas. It is well known that the hydrogen sulfide corrosion is one of the main corrosion types of the oil casing in the well. Properties of hydrogen sulfide is described in this paper to study the hydrogen sulfide corrosion mechanism and influencing factors, and on this basis, introduces the corrosion inhibitor, coating tubing, according to international standard and reasonable material and electrochemical protection at home and abroad, several commonly used anti-corrosion measures, and points out the advantages and disadvantages of each method, and finally discusses the hot issues and development direction of the research on oil and gas fields of hydrogen sulfide corrosion by. Key word s：hydrogen sulfide corrosion, corrosion mechanism, corrosion 环境种类 大气腐蚀环境 1.农村大气农村大气是最洁净的大气，空气中不含强烈的化学污染，主要含有有机物和无机物尘埃等。影响腐蚀的因素主要是相对湿度、温度和温差. 2.城市大气城市大气的主要污染物主要是城市居民生活所造成的大气污染，如汽车尾气、锅炉排放的SO2等。实际上，很多大城市往往也是工业城市，或者是海滨城市，所以大气环境污染的相当复杂。 3.工业生产区大气工业生产区所排放的污染物含有大量的SO2、H2S等含硫化合物，所以工业大气环境最大的特征是含有硫化物。他们易溶于水，形成的水膜成为强腐蚀介质，加速金属的腐蚀。随着大气相对湿度和温差的变化，这种腐蚀作用更强。很多石化企业和钢铁企业往往非常大，可以形成一个中等城市规模，大气质量相当差，对工业设备和居民生活造成的污染极其严重。 4.海洋大气其特点是空气湿度大，含盐分多。暴露在海洋大气中的金属表面有细小盐粒子的沉降。海盐粒子吸收空气中的水分后很容易在金属表面形成液膜，引起腐蚀。在季节或昼夜变化气温达到露点是尤为明显。同时尘埃、微生物在金属表面的沉积，会增强环境的腐蚀性。所以海洋大气对金属结构的腐蚀性比内陆大气，包括乡村大气和城市大气要严重的多.海洋的风浪条件、离海面的高度等都会影响到海洋大气腐蚀性。风浪大时，大气中的水分含盐量高，腐蚀性增加。据研究，离海平面7～8m处的腐蚀最强，在此之上越高腐蚀性越弱。雨量的大小也会影响腐蚀，频繁的降雨会冲刷掉金属表面的沉积物，腐蚀会减轻。相对湿度升高会使海洋大气腐蚀加剧。一般热带腐蚀性最强，温带次之，两级最弱。中国最典型的处于海洋腐蚀环境中的是杭州湾跨海大桥，地处亚热带海洋性季风气候。 5.处于海滨的工业大气环境，属于海洋性工业大气，这种大气中既含有化学腐蚀污染的有害物质，又含有海洋环境的海盐粒子。2种腐蚀介质的相互作用对混凝土的危害更大。 淡水腐蚀环境 混凝土碳化模型 国内外学者提出了许多混凝土碳化深度预测模型,这些模型大致可分为两类:一类是基于试验数据或实际结构的碳化深度实测值,采用数学统计或神经网络等方法拟合得到的经验模型;另一类为基于碳化反应过程的定量分析建立的理论模型。 灰色理论 它是一门研究信息部分清楚、部分不清楚并带有不确定性现象的应用数学学科。传统的系统理论，大部研究那些信息比较充分的系统。对一些信息比较贫乏的系统．利用黑箱的方法，也取得了较为成功的经验。但是，对一些内部信息部分确知、部分信息不确知的系统，却研究得很不充分。这一空白区便成为灰色系统理论的诞生地。在客观世界中，大量存在的不是白色系统(信息完全明确)也不是黑色系统(信息完全不明确)，而是灰色系统。因此灰色系统理论以这种大量存在的灰色系统为研究而获得进一步发展。 基本观点 (1)灰色系统理论认为，系统是否会出现信息不完全的情况、取决于认识的层次、信息的层次和决策的层次，低层次系统的不确定量是相当的高层次系统的确定量，要充分利用已知的信息去揭示系统的规律。灰色系统理论在相对高层次上处理问题，其视野较为宽广； (2)应从事物的内部，从系统内部结构和参数去研究系统。灰色系统的内涵更为明确具体； 材料腐蚀的分类 材料腐蚀类别与相应机理 金属和它所处的环境介质之间发生化学、电化学或物理作用，引起金属的变质和破坏，称为金属腐蚀。腐蚀现象是十分普遍的。从热力学的观点出发，除了极少数贵金属Au、Pt 等外，一般材料发生腐蚀都是一个自发过程。金属很少是由于单纯机械因素（如拉、压、冲击、疲劳、断裂和磨损等）或其他物理因素（如热能、光能等）引起破坏的，绝大多数金属的破坏都与其周围环境的腐蚀因素有关。 1.1金属的高温氧化腐蚀 1.1.1高温氧化腐蚀概念 在大多数条件下，使用金属相对于其周围的气态都是热不稳定的。根据气体成分和反应条件不同，将反应生成氧化物、硫化物、碳化物和氮化物等，或者生成这些反应产物的混合物。在室温或较低温干燥的空气中，这种不稳定性对许多金属来说没有太多的影响。因为反应速度很低。但是随着温度的上升，反应速度急剧增加。这种在高温条件下，金属与环境介质中的气相或凝聚相物质发生化学反应而遭受破坏的过程称高温氧化，亦称高温腐蚀。 从广义上看，金属的氧化应包括硫化、卤化、氮化、碳化，液态金属腐蚀，混合气体氧化，水蒸气加速氧化，热腐蚀等高温氧化现象；从狭义上看，金属的高温氧化仅仅指金属（合金）与环境中的氧在高温条件下形成氧化物的过程。 1.1.2高温氧化腐蚀机理 研究金属高温氧化时，首先应讨论在给定条件下，金属与氧相互作用能否自发地进行或者能发生氧化反应的条件是什么，这些问题可通过热力学基本定律做出判断。 金属氧化时的化学反应可以表示成： Me (s)+O 2(g)→MeO 2(g) 对该式来说： 可知，只要知道温度T 时的标准自由能变化值，即可得到该温度下的金属氧化物分解压，然后将其与给定条件下的环境氧分压比较就可判断金属氧化反应式的反应方向。 在一个干净的金属表面上，金属氧化反应的最初步骤是气体在金属表面上吸附。随着反应的进行，氧溶解在金属中，进而在金属表面形成氧化物薄膜或独立的氧化物核。在这 金属在土壤中的腐蚀 林清枝 金属在大自然中经常遭到的各种电化学腐蚀、如大气腐蚀、土壤腐蚀和海水腐蚀等。这些腐蚀有个共同特点，即主要是吸氧腐蚀（电化学腐蚀中，是氧分子接受电子），但它们又具有各自的规律。如今，随着现代比城乡建设，地下设施日益增多，金属构件遭到的腐蚀日趋严重，研究并了解土壤的腐浊规律显得有格外意义。由于土壤的组成及结构的复杂性，其腐蚀远比大气腐蚀复杂得多，本文仅就土壤的腐蚀类型作些分析。常见的土壤腐蚀有： 一、差异充气引起的腐蚀 由于氧气分布不均匀而引起的金属腐蚀，称为差异充气腐蚀。土壤的固体颗粒含有砂子、灰、泥渣和植物腐烂后形成的腐植土。在土壤的颗粒间又有许多弯曲的微孔（或称毛细管），土壤中的水分和空气可通过这些微孔而深入到土壤中的水分和空气可通过这些微孔而深入到土壤内部，土壤中的水分除了部分与土壤的组分结合在一起，部分粘附在土壤的颗粒表面，还有一部分可在土壤的微孔中流动。于是，土壤的盐类就溶解在这些水中，成为电解质溶液，因此，土壤湿度越大含盐量越多，土壤的导电性就越强。此外，土壤中的氧气部分溶解在水中，部分停留在土壤的缝隙内，土壤中的含氧量也与土壤的湿度、结构有密切关系，在干燥的砂土中，氧气容易通过,含氧量较高;在潮湿的砂土中, 氧气难以通过，含氧量较低.；在潮湿而又致密的粘士中，氧气的通过就更加困难，故含氧量最低。埋在地下的各种金属管道，如果通过结构和干湿程度不同的土壤将会引起差异充气腐蚀，假如，铁管部分埋在砂士中，另一部分埋在粘土中，由腐蚀电池阳极Fe-2e→Fe2+ 阴极1 2 O2+H2O＋2e→2OH- 不难看出，因砂土中氧的浓度大于粘士中氧的浓度，则在砂土中更容易进行还原反应，即在砂土中铁的电极电势高于在粘土中铁的电极电势，于是粘土中铁管便成了差异充气电池的阳极而遭到腐蚀。同理，埋在地下的金属构件，由于埋设的深度不同，也会造成差异充气腐蚀，其腐蚀往往发生在埋得深层的部位，因深层部位氧气难以到达，便成为差异充气电池的阳极,那些水平放置而直径较大的金属管，受腐蚀之处亦往往是管子的下部，这也是由差异充气所引起的腐蚀。 二、微生物引起的腐蚀 如果土壤中严重缺氧，又无其他杂散电流，按理是较难进行电化学腐蚀的，可是埋在地下了的金属构件照样遭到严重的破坏，有人曾在电子显微镜下观察被土壤腐蚀的金属，发现有种细菌，其形状为略带弯曲的圆拄体，长度约为 2 ×10-6m，并长有一根鞭毛。细菌依靠鞭毛的伸曲，使其躯体向前移动。由于它金属腐蚀的分类
硫化氢腐蚀的机理及影响因素..
影响土壤健康的六大因素
土壤中阴离子对碳钢腐蚀的影响
H2S腐蚀研究进展
腐蚀环境种类
材料腐蚀的分类
金属在土壤中的腐蚀
相关主题
文本预览
