常用低压电器与可编程序控制器(刘涳)习题答案

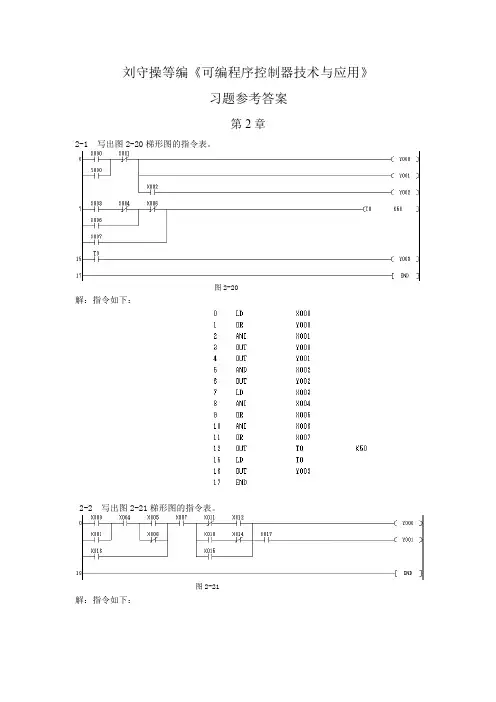

刘守操等编《可编程序控制器技术与应用》习题参考答案第2章2-1 写出图2-20梯形图的指令表。

图2-20解：指令如下：2-2 写出图2-21梯形图的指令表。

图2-21解：指令如下：2-3写出图2-22梯形图的指令表。

图2-22 解：指令如下：2-4写出图2-23梯形图的指令表。

图2-23解：指令如下：2-5写出图2-24梯形图的指令表。

图2-24解：指令如下：2-6 写出图2-25指令表的梯形图。

图2-25 解：梯形图如下：2-7写出图2-26梯形图指令表，并画出其时序图。

图2-262-8 写出图2-27梯形图的指令表。

图2-27 解：指令表如下：2-9写出图2-28梯形图指令表，并回答X0按下多少次Y0得电。

图2-28解：指令表如下：X0按下20次Y0得电2-10 读图2-29，写出指令表。

X0为停止按钮，X1为启动按钮，Y0、Y1、Y2为灯。

当按X1，则灯Y0→Y1→Y2→Y1→Y0循环地亮。

试分析其动作原理。

图2-29解：指令表如下：图2-29的执行过程如下；（1）一开机，MC得电，MC～MCR之间有电。

（2）按X1，Y0得电，M1得电并自锁，T1得电。

当T1延时3秒到，Y1得电，T2得电。

当T2延时4秒到，Y1失电，Y2得电，使用M1失电，而T1得电，当T1延时3秒到，使Y1得电，T2得电。

当T2延时4秒到，Y1失电，同时Y0得电。

于是按Y0→Y1→Y2→Y1→Y0循环地亮。

第3章3-1 一台电动机运行20s后停5s，如此循环50次停止。

再按起动按钮又能进行另一次运行。

试画出I/O分配，画出梯形图、写出指令表。

解：梯形图如下：3-2 两台电动机M1、M2。

M1运行5s后，M2起动，运行10s后，M1、M2停2s，之后M1又自动起动，按上述规律运行30个循环自动停止。

试画出I/O分配、梯形图，写出指令表。

解：梯形图如下：3-3 图3-32为定子电路串电阻降压起动控制线路，试编制PLC控制程序，画出I/O 分配、梯形图，写出指令表。

第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。

配电电器。

用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。

控制电器。

主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。

2. 叙述接触器的用途，并画出接触器的符号。

答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。

接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。

答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。

电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。

交流接触器的触点由主触点和辅助触点构成。

主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。

辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。

灭弧系统。

触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。

反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。

4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。

接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。

2）额定电流。

接触器铭牌上标注的额定电流是指主触点的额定电流。

3）线圈的额定电压。

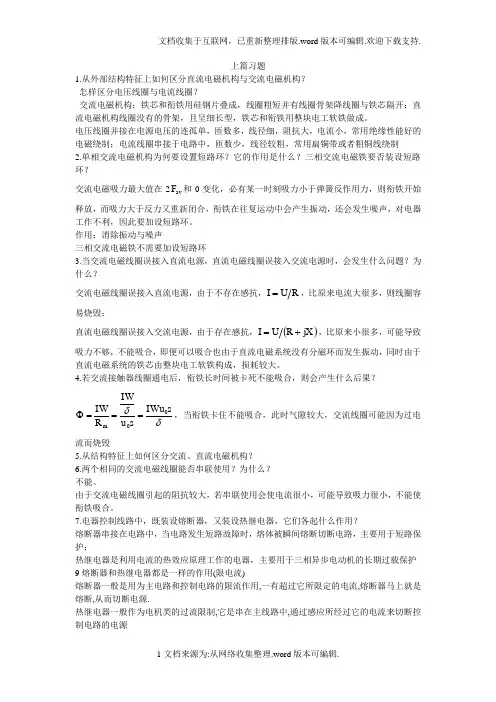

上篇习题1.从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎样区分电压线圈与电流线圈？交流电磁机构：铁芯和衔铁用硅钢片叠成，线圈粗短并有线圈骨架降线圈与铁芯隔开；直流电磁机构线圈没有的骨架，且呈细长型，铁芯和衔铁用整块电工软铁做成。

电压线圈并接在电源电压的连孤单，匝数多，线径细，阻抗大，电流小，常用绝缘性能好的电磁绕制；电流线圈串接于电路中，匝数少，线径较粗，常用扁铜带或者粗铜线绕制2.单相交流电磁机构为何要设置短路环？它的作用是什么？三相交流电磁铁要否装设短路环？交流电磁吸力最大值在2av F 和0变化，必有某一时刻吸力小于弹簧反作用力，则衔铁开始释放，而吸力大于反力又重新闭合，衔铁在往复运动中会产生振动，还会发生噪声，对电器工作不利，因此要加设短路环。

作用：消除振动与噪声三相交流电磁铁不需要加设短路环3.当交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源时，会发生什么问题？为什么？交流电磁线圈误接入直流电源，由于不存在感抗，R U I =，比原来电流大很多，则线圈容易烧毁；直流电磁线圈误接入交流电源，由于存在感抗，()jX R U I +=，比原来小很多，可能导致吸力不够，不能吸合，即便可以吸合也由于直流电磁系统没有分磁环而发生振动，同时由于直流电磁系统的铁芯由整块电工软铁构成，损耗较大。

4.若交流接触器线圈通电后，衔铁长时间被卡死不能吸合，则会产生什么后果？δδs IWu s u IWR IW 00m ===Φ，当衔铁卡住不能吸合，此时气隙较大，交流线圈可能因为过电流而烧毁5.从结构特征上如何区分交流、直流电磁机构？6.两个相同的交流电磁线圈能否串联使用？为什么？不能。

由于交流电磁线圈引起的阻抗较大，若串联使用会使电流很小，可能导致吸力很小，不能使衔铁吸合。

7.电器控制线路中，既装设熔断器，又装设热继电器，它们各起什么作用？熔断器串接在电路中，当电路发生短路故障时，熔体被瞬间熔断切断电路，主要用于短路保护；热继电器是利用电流的热效应原理工作的电器，主要用于三相异步电动机的长期过载保护 9熔断器和热继电器都是一样的作用(限电流)熔断器一般是用为主电路和控制电路的限流作用,一有超过它所限定的电流,熔断器马上就是熔断,从而切断电源.热继电器一般作为电机类的过流限制,它是串在主线路中,通过感应所经过它的电流来切断控制电路的电源它们是不能相互代换的.下篇习题1.PLC有哪些主要特点？①灵活性和通用性强②抗干扰能力强，可靠性高③编程语言简单易学④PLC与外部设备的连接简单，使用方便⑤PLC具有完善的功能和较强的扩展能力2.比较PLC控制和继电器控制的优缺点。

刘守操等编《可编程序控制器技术与应用》习题参考答案第2章2-1 写出图2-20梯形图的指令表。

图2-20解：指令如下：2-2 写出图2-21梯形图的指令表。

图2-21解：指令如下：2-3写出图2-22梯形图的指令表。

图2-22 解：指令如下：2-4写出图2-23梯形图的指令表。

图2-23解：指令如下：2-5写出图2-24梯形图的指令表。

图2-24解：指令如下：2-6 写出图2-25指令表的梯形图。

图2-25 解：梯形图如下：2-7写出图2-26梯形图指令表，并画出其时序图。

图2-262-8 写出图2-27梯形图的指令表。

图2-27 解：指令表如下：2-9写出图2-28梯形图指令表，并回答X0按下多少次Y0得电。

图2-28解：指令表如下：X0按下20次Y0得电2-10 读图2-29，写出指令表。

X0为停止按钮，X1为启动按钮，Y0、Y1、Y2为灯。

当按X1，则灯Y0→Y1→Y2→Y1→Y0循环地亮。

试分析其动作原理。

图2-29解：指令表如下：图2-29的执行过程如下；（1）一开机，MC得电，MC～MCR之间有电。

（2）按X1，Y0得电，M1得电并自锁，T1得电。

当T1延时3秒到，Y1得电，T2得电。

当T2延时4秒到，Y1失电，Y2得电，使用M1失电，而T1得电，当T1延时3秒到，使Y1得电，T2得电。

当T2延时4秒到，Y1失电，同时Y0得电。

于是按Y0→Y1→Y2→Y1→Y0循环地亮。

第3章3-1 一台电动机运行20s后停5s，如此循环50次停止。

再按起动按钮又能进行另一次运行。

试画出I/O分配，画出梯形图、写出指令表。

解：梯形图如下：3-2 两台电动机M1、M2。

M1运行5s后，M2起动，运行10s后，M1、M2停2s，之后M1又自动起动，按上述规律运行30个循环自动停止。

试画出I/O分配、梯形图，写出指令表。

解：梯形图如下：3-3 图3-32为定子电路串电阻降压起动控制线路，试编制PLC控制程序，画出I/O 分配、梯形图，写出指令表。

刘守操等编《可编程序控制器技术与应用》习题参考答案2- 1 写出图2-20梯形图的指令表。

0LD KOOO1op YOOO2ANI WOOLS OUT Y0004OUT root6AND X002G OUT vooa7LJ X003e AN1X0043冊汕吒10m X00611血)(00712OUT TO苗LD TOIS OUT ZQ0317END(003H-(00CH-(007ron解：指令如下:HF—t 伽 :T伽I〔ms :<70 <50〕■{ IhD图2-20解：指令如下:图2-212-4 写出图2-23梯形图的指令表。

0LD XOOO1on X0012m X004 3LD KOOS4OR I XOOE5m6OR XOLC7m X0075LDl X0L19AND X01210LD X01311AMI X0L4 12ORB13OB X015 14m15OUT YOOO15AND）：0171?OUT VO 0113ENDil LI xooo1OE YQQQ 2AND XD21a OUT voaoMFS5AND X0028OUT YOOl78m X0O39OUT yoos 10m11OUT YOOS12m X0B413OUT YOIM142-3 写出图解：指令如下: 2-22梯形图的指令表。

Yfin-YOOS JTin: J图2-22图 2-230 LC xooo1曲1X001 2LPIX002 3 MKOOS4 观50E KQM & LD KOO 570EIX006Sm$OFKO0710LD XOIO 11 鳩Ixan12L»IxaisAHI KOI 314 OFB1E DEvoooK帅17 OKX01418帽I)XQ1519 MPS20 mX016 21 OUT¥0100£2MPT2$ OUTV5Q1 24 MFS25mX017 朗OUT VO0227MPP26OUT¥瞅29ENP2- 5 写出图2-24梯形图的指令表。

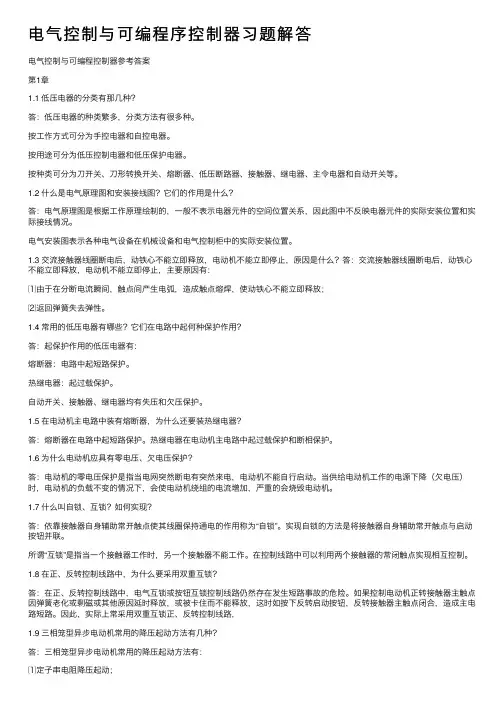

电气控制与可编程序控制器习题解答电气控制与可编程控制器参考答案第1章1.1 低压电器的分类有那几种？答：低压电器的种类繁多，分类方法有很多种。

按工作方式可分为手控电器和自控电器。

按用途可分为低压控制电器和低压保护电器。

按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。

1.2 什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。

电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

1.3 交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，原因是什么？答：交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，主要原因有：⑴由于在分断电流瞬间，触点间产生电弧，造成触点熔焊，使动铁心不能立即释放；⑵返回弹簧失去弹性。

1.4 常用的低压电器有哪些？它们在电路中起何种保护作用？答：起保护作用的低压电器有：熔断器：电路中起短路保护。

热继电器：起过载保护。

自动开关、接触器、继电器均有失压和欠压保护。

1.5 在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。

热继电器在电动机主电路中起过载保护和断相保护。

1.6 为什么电动机应具有零电压、欠电压保护？答：电动机的零电压保护是指当电网突然断电有突然来电，电动机不能自行启动。

当供给电动机工作的电源下降（欠电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。

1.7 什么叫自锁、互锁？如何实现？答：依靠接触器自身辅助常开触点使其线圈保持通电的作用称为“自锁”。

实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。

所谓“互锁”是指当一个接触器工作时，另一个接触器不能工作。

在控制线路中可以利用两个接触器的常闭触点实现相互控制。

1.8 在正、反转控制线路中，为什么要采用双重互锁？答：在正、反转控制线路中，电气互锁或按钮互锁控制线路仍然存在发生短路事故的危险。

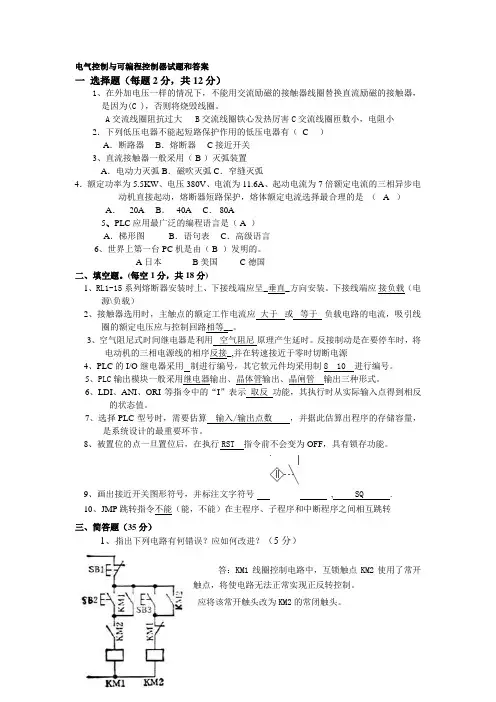

电气控制与可编程控制器试题和答案一选择题（每题2分，共12分）1、在外加电压一样的情况下，不能用交流励磁的接触器线圈替换直流励磁的接触器，是因为(C )，否则将烧毁线圈。

A交流线圈阻抗过大 B交流线圈铁心发热厉害C交流线圈匝数小，电阻小2．下列低压电器不能起短路保护作用的低压电器有（ C ）A．断路器B．熔断器C接近开关3、直流接触器一般采用（ B ）灭弧装置A．电动力灭弧 B．磁吹灭弧 C．窄缝灭弧4．额定功率为5.5KW、电压380V、电流为11.6A、起动电流为7倍额定电流的三相异步电动机直接起动，熔断器短路保护，熔体额定电流选择最合理的是（ A ）A．20A B．40A C． 80A5、PLC应用最广泛的编程语言是（ A ）A．梯形图 B．语句表C．高级语言6、世界上第一台 PC机是由（ B ）发明的。

A日本B美国C德国二、填空题。

(每空1分，共18分)1、RL1-15系列熔断器安装时上、下接线端应呈_垂直_方向安装。

下接线端应接负载（电源\负载）2、接触器选用时，主触点的额定工作电流应大于或_ 等于负载电路的电流，吸引线圈的额定电压应与控制回路相等__。

3、空气阻尼式时间继电器是利用空气阻尼原理产生延时。

反接制动是在要停车时，将电动机的三相电源线的相序反接_,并在转速接近于零时切断电源4、PLC的I/O继电器采用制进行编号，其它软元件均采用制8 10 进行编号。

5、PLC输出模块一般采用继电器输出、晶体管输出、晶闸管输出三种形式。

6、LDI、ANI、ORI等指令中的“I”表示取反功能，其执行时从实际输入点得到相反的状态值。

7、选择PLC型号时，需要估算输入/输出点数，并据此估算出程序的存储容量，是系统设计的最重要环节。

8、被置位的点一旦置位后，在执行RST 指令前不会变为OFF，具有锁存功能。

9、画出接近开关图形符号，并标注文字符号, SQ .10、JMP跳转指令不能（能，不能）在主程序、子程序和中断程序之间相互跳转三、简答题（35分）1、指出下列电路有何错误？应如何改进？（5分）答：KM1线圈控制电路中，互锁触点KM2使用了常开触点，将使电路无法正常实现正反转控制。

电⽓控制与可编程序控制器习题解答电⽓控制与可编程控制器参考答案第1章1.1 低压电器的分类有那⼏种？答：低压电器的种类繁多，分类⽅法有很多种。

按⼯作⽅式可分为⼿控电器和⾃控电器。

按⽤途可分为低压控制电器和低压保护电器。

按种类可分为⼑开关、⼑形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和⾃动开关等。

1.2 什么是电⽓原理图和安装接线图？它们的作⽤是什么？答：电⽓原理图是根据⼯作原理绘制的，⼀般不表⽰电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。

电⽓安装图表⽰各种电⽓设备在机械设备和电⽓控制柜中的实际安装位置。

1.3 交流接触器线圈断电后，动铁⼼不能⽴即释放，电动机不能⽴即停⽌，原因是什么？答：交流接触器线圈断电后，动铁⼼不能⽴即释放，电动机不能⽴即停⽌，主要原因有：⑴由于在分断电流瞬间，触点间产⽣电弧，造成触点熔焊，使动铁⼼不能⽴即释放；⑵返回弹簧失去弹性。

1.4 常⽤的低压电器有哪些？它们在电路中起何种保护作⽤？答：起保护作⽤的低压电器有：熔断器：电路中起短路保护。

热继电器：起过载保护。

⾃动开关、接触器、继电器均有失压和⽋压保护。

1.5 在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。

热继电器在电动机主电路中起过载保护和断相保护。

1.6 为什么电动机应具有零电压、⽋电压保护？答：电动机的零电压保护是指当电⽹突然断电有突然来电，电动机不能⾃⾏启动。

当供给电动机⼯作的电源下降（⽋电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。

1.7 什么叫⾃锁、互锁？如何实现？答：依靠接触器⾃⾝辅助常开触点使其线圈保持通电的作⽤称为“⾃锁”。

实现⾃锁的⽅法是将接触器⾃⾝辅助常开触点与启动按钮并联。

所谓“互锁”是指当⼀个接触器⼯作时，另⼀个接触器不能⼯作。

在控制线路中可以利⽤两个接触器的常闭触点实现相互控制。

1.8 在正、反转控制线路中，为什么要采⽤双重互锁？答：在正、反转控制线路中，电⽓互锁或按钮互锁控制线路仍然存在发⽣短路事故的危险。

可编程序控制器习题答案第一章习题答案1、什么是可编程序控制器？答：可编程序控制器是以微处理器为基础，综合计算机技术、自动控制技术和通讯技术而发展起来的一种通用的工业自动控制装置。

2、可编程序控制器主要有哪些特点？答：1、可靠性高，抗干扰能力强2、通用性强，使用方便3、程序设计简单，易学易懂4、采用先进的模块化结构，系统组合灵活方便5、系统设计周期短6、安装简便，调试方便，维护工作量小7、对生产工艺改变适应性强，可进行柔性生产3、举例说明可编程序控制器目前的应用场合。

答：可编程序控制器的应用形式主要有以下几种类型：1.开关逻辑控制2.模拟量控制3.顺序（步进）控制4.定时控制5.计数控制6.闭环过程控制7.数据处理8.通信和联网针对以上的应用形式，目前可编程序控制器已广泛地应用在选煤、酿酒、化工、反应堆、锅炉以及位置和速度等控制中。

4、简述PLC的发展概况和发展趋势。

答：1、向高速、大存储容量方向发展2、向多品种方向发展a、在结构上由整体结构向小型模块化方向发展，使系统配置更加方便灵活。

b、开发更丰富的I/O模块c、PLC的规模向两端发展d、发展容错技术e、增强通信网络功能f、实现软、硬件标准化第二章习题答案1、可编程序控制器主要构成有哪几部分？各部分功能是什么？答：可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。

中央处理器包括微处理器和控制接口电路，微处理器是PLC的运算和控制中心，能实现逻辑运算、数字运算、协调控制系统内部各部分功能的作用，控制接口电路是微处理器与主机内部其他单元进行联系的部件，主要有数据缓冲、单元选择、信号匹配、中断管理等功能。

存贮器主要用于存储系统程序和用户程序等功能。

输入/输出单元是可编程序控制器的CPU与现场输入、输出装置或其他外部设备之间的连接接口电路。

电源单元是PLC的电源供电部分，他的功能是把外部供应的电源变换成系统内部各单元所需的电源。

刘守操等编《可编程序控制器技术与应用》习题参考答案第2章2-1 写出图2-20梯形图的指令表。

图2-20解：指令如下：2-2 写出图2-21梯形图的指令表。

图2-21解：指令如下：2-3写出图2-22梯形图的指令表。

图2-22 解：指令如下：2-4写出图2-23梯形图的指令表。

图2-23解：指令如下：2-5写出图2-24梯形图的指令表。

图2-24解：指令如下：2-6 写出图2-25指令表的梯形图。

图2-25 解：梯形图如下：2-7写出图2-26梯形图指令表，并画出其时序图。

图2-262-8 写出图2-27梯形图的指令表。

图2-27 解：指令表如下：2-9写出图2-28梯形图指令表，并回答X0按下多少次Y0得电。

图2-28解：指令表如下：X0按下20次Y0得电2-10 读图2-29，写出指令表。

X0为停止按钮，X1为启动按钮，Y0、Y1、Y2为灯。

当按X1，则灯Y0→Y1→Y2→Y1→Y0循环地亮。

试分析其动作原理。

图2-29解：指令表如下：图2-29的执行过程如下；（1）一开机，MC得电，MC～MCR之间有电。

（2）按X1，Y0得电，M1得电并自锁，T1得电。

当T1延时3秒到，Y1得电，T2得电。

当T2延时4秒到，Y1失电，Y2得电，使用M1失电，而T1得电，当T1延时3秒到，使Y1得电，T2得电。

当T2延时4秒到，Y1失电，同时Y0得电。

于是按Y0→Y1→Y2→Y1→Y0循环地亮。

第3章3-1 一台电动机运行20s后停5s，如此循环50次停止。

再按起动按钮又能进行另一次运行。

试画出I/O分配，画出梯形图、写出指令表。

解：梯形图如下：3-2 两台电动机M1、M2。

M1运行5s后，M2起动，运行10s后，M1、M2停2s，之后M1又自动起动，按上述规律运行30个循环自动停止。

试画出I/O分配、梯形图，写出指令表。

解：梯形图如下：3-3 图3-32为定子电路串电阻降压起动控制线路，试编制PLC控制程序，画出I/O 分配、梯形图，写出指令表。

学习情境6习题可编程序控制器应用一、填空题1、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括、程序执行、三个阶段。

2、在FX系列可编程控制器中， OR是， MC是，NOP是。

3、FX2N—64M是FX系列PLC的（基本单元，扩展单元），64表示其具有。

4、在FX2N系列可编程控制器中，T是器， M是器，Y是器。

5、移位寄存器的SFT是端，而RST是端。

6、在FX2N系列可编程控制器中， AND是，ORI是，LD是。

7．什么是可编程控制器？在FX系列可编程控制器中， M是器，Y是器，S是器。

8、FX2N-48EXR型PLC中的48指________ _____、EX的含义是_____________、R 的含义是_________________。

9、PLC常用的编程语言有、、、逻辑图。

10、FX2N—200M是FX系列PLC的单元200表示其具有。

11、在FX2N系列可编程控制器中，LDI是，PLS是，ORB是。

12、PLC常用的编程语言有、指令表、、。

13、在FX2N系列可编程控制器中， OR是， LDI是，ANB是。

14、PLC常用的编程语言有、、功能图、。

15、在FX2N系列可编程控制器中，X是器，S是器， M是器。

16、 PLC主要有六部分组成：、存储器、、电源、、I/O扩展接口等。

17、在FX系列可编程控制器中，LDP是， ORF是，SET是。

18、通常把可编程序控制器按照I／O点数的多少分成小型、型、型三个等级，小型PLC其I／O点数少于点。

19、在FX2N系列可编程控制器中，LD是， ANB是，SET是。

二、简答题1.PLC的特点是什么？2.试说明PLC的工作过程。

3.简述PLC由哪些部分组成，各部分的作用是什么？4.阐述PLC按照I／O点数的多少是如何分类的。

5.可编程控制器梯形图设计规则和语句编程规则的主要内容是什么？三、设计题1.请设计一个PLC控制线路，控制要求如下：按下启动开关第一台电机启动，20秒后第二台电机启动。

《电气控制与可编程控制器》课程习题与解答[1][2][3][4][5][6][7][8][9][10][下一页]显示全部《电气控制与可编程控制器》课程习题与解答第1章1.1 低压电器的分类有那几种？答：低压电器的种类繁多，分类方法有很多种。

按工作方式可分为手控电器和自控电器。

按用途可分为低压控制电器和低压保护电器。

按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。

1.2 什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。

电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

1.3 交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，原因是什么？答：交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，主要原因有：⑴由于在分断电流瞬间，触点间产生电弧，造成触点熔焊，使动铁心不能立即释放；⑵返回弹簧失去弹性。

1.4 常用的低压电器有哪些？它们在电路中起何种保护作用？答：起保护作用的低压电器有：熔断器：电路中起短路保护。

热继电器：起过载保护。

自动开关、接触器、继电器均有失压和欠压保护。

1.5 在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。

热继电器在电动机主电路中起过载保护和断相保护。

1.6 为什么电动机应具有零电压、欠电压保护？答：电动机的零电压保护是指当电网突然断电有突然来电，电动机不能自行启动。

当供给电动机工作的电源下降（欠电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。

1.7 什么叫自锁、互锁？如何实现？答：依靠接触器自身辅助常开触点使其线圈保持通电的作用称为“自锁”。

实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。

所谓“互锁”是指当一个接触器工作时，另一个接触器不能工作。
