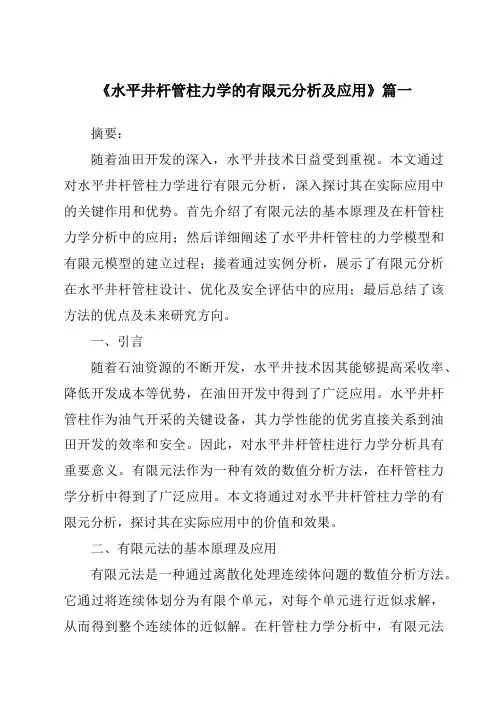

《水平井杆管柱力学的有限元分析及应用》篇一摘要：随着油田开发的深入，水平井技术日益受到重视。

本文通过对水平井杆管柱力学进行有限元分析，深入探讨其在实际应用中的关键作用和优势。

首先介绍了有限元法的基本原理及在杆管柱力学分析中的应用；然后详细阐述了水平井杆管柱的力学模型和有限元模型的建立过程；接着通过实例分析，展示了有限元分析在水平井杆管柱设计、优化及安全评估中的应用；最后总结了该方法的优点及未来研究方向。

一、引言随着石油资源的不断开发，水平井技术因其能够提高采收率、降低开发成本等优势，在油田开发中得到了广泛应用。

水平井杆管柱作为油气开采的关键设备，其力学性能的优劣直接关系到油田开发的效率和安全。

因此，对水平井杆管柱进行力学分析具有重要意义。

有限元法作为一种有效的数值分析方法，在杆管柱力学分析中得到了广泛应用。

本文将通过对水平井杆管柱力学的有限元分析，探讨其在实际应用中的价值和效果。

二、有限元法的基本原理及应用有限元法是一种通过离散化处理连续体问题的数值分析方法。

它通过将连续体划分为有限个单元，对每个单元进行近似求解，从而得到整个连续体的近似解。

在杆管柱力学分析中，有限元法可以有效地模拟杆管柱在复杂地质条件下的受力情况，为杆管柱的设计和优化提供有力支持。

三、水平井杆管柱的力学模型及有限元模型建立1. 力学模型：水平井杆管柱的力学模型主要考虑了杆管柱的几何尺寸、材料性能、边界条件等因素。

通过建立合理的力学模型，可以更好地描述杆管柱在复杂地质条件下的受力情况。

2. 有限元模型建立：在建立有限元模型时，需要首先对杆管柱进行离散化处理，划分为若干个有限元。

然后根据力学模型，对每个有限元进行分析和求解，从而得到整个杆管柱的受力情况。

在建模过程中，需要考虑杆管柱的材料性能、几何尺寸、边界条件等因素，以确保模型的准确性和可靠性。

四、实例分析以某油田的水平井杆管柱为例，通过有限元分析，探讨了其在不同地质条件下的受力情况。

第一章管柱结构及力学分析1.1水平井修井管柱结构1.1.1修井作业的常见类型修井作业的类型很多，包括井筒清理类的、打捞落物类的、套管修补类的。

1）井筒清理类（1）冲砂作业。

（2）酸化解堵作业。

（3）刮削套管作业。

2）打捞类（1）简单打捞作业。

（2）解卡打捞作业。

（3）倒扣打捞作业。

（4）磨铣打捞作业。

（5）切割打捞作业。

3）套管修补类（1）套管补接。

（2）套管补贴。

（3）套管整形。

（4）套管侧钻。

在各种修井作业中，打捞作业约占2/3以上。

井下落物种类繁多、形态各异，归纳起来主要有管类落物、杆类落物、绳类落物、井下仪器工具类落物和小零部件类落物。

1.1.2修井作业的管柱结构1）冲砂：前端接扶正器和冲砂喷头。

图1 冲砂管柱结构2）打捞：直接打捞，下常规打捞工具。

图2 打捞管柱结构3）解卡：水平段需下增力器和锚定器。

图3 解卡管柱结构4）倒扣：水平段需下螺杆钻具和锚定器。

图4 倒扣管柱结构5）磨铣：水平段需下螺杆钻具、锚定器和铣锥。

图5 磨铣管柱结构6）酸化：分段酸化需下封隔器。

图6 分段酸化管柱结构1.1.3刚性工具入井的几何条件在水平井打捞施工中，经常使用到大直径、长度较大的工具，工具能否顺利通过造斜率较大的井段是关系到施工的成败关键，对刚性工具，如果工具过长或工具支径过大，工具通过最大曲率处将发生干涉。

对于简单的圆柱形工具，从图7可以得出工具通过最大曲率井段的极限几何关系为：22)d 2/D R (2)/D (R 2L +--+=式中：L —工具长度；R —曲率半径；D —套管直径；d —工具直径。

图7 简单工具入井极限几何关系 图8 刚性工具串入井极限几何关系对于复杂外形的工具或刚性工具串，从图8可以得出工具通过最大曲率井段的极限几何关系为：222212)2d 2d 2D R ()2D R ()2d 2d 2D R ()2D (R L ++--++++--+= 式中：L —工具长度；R —曲率半径；D —套管直径；d —工具中部直径；d 1—工具上端直径；d 2—工具下端直径。

《水平井杆管柱力学的有限元分析及应用》篇一一、引言随着石油和天然气等能源需求的不断增长，水平井技术已成为提高采收率的重要手段。

在水平井钻探和开采过程中，杆管柱的力学性能至关重要，直接关系到井下作业的安全与效率。

传统的力学分析方法往往难以满足复杂工况下的精确计算需求。

因此，本文将探讨水平井杆管柱力学的有限元分析方法及其应用，旨在为实际工程提供理论支持。

二、水平井杆管柱力学概述水平井杆管柱力学是研究在井下复杂环境中，杆管柱的受力、变形及失效规律的学科。

其涉及的主要内容包括：杆管柱的材料选择、结构设计与力学性能分析等。

在实际应用中，由于水平井的特殊地质条件和工作要求，杆管柱的力学性能分析显得尤为重要。

三、有限元分析方法有限元分析是一种高效的数值计算方法，通过将连续体离散化为有限个单元的组合，求解近似解。

在水平井杆管柱力学分析中，有限元分析的应用主要体现在以下几个方面：1. 模型建立：根据实际工况，建立杆管柱的几何模型，并划分网格，形成有限元模型。

2. 材料属性定义：根据杆管柱的材料特性，定义各单元的材料属性，如弹性模量、泊松比等。

3. 边界条件与载荷施加：根据实际工况，施加边界条件和载荷，如重力、摩擦力等。

4. 求解与结果分析：通过求解有限元方程，得到杆管柱的应力、应变及位移等结果，并进行后处理分析。

四、有限元分析在水平井杆管柱力学中的应用1. 杆管柱设计优化：通过有限元分析，可以准确计算杆管柱在不同工况下的受力情况，为设计优化提供依据。

如调整杆管柱的截面尺寸、材料选择等，以提高其力学性能。

2. 井下事故预防：通过有限元分析，可以预测杆管柱在复杂工况下的失效模式，从而采取相应措施预防井下事故的发生。

如及时发现并处理潜在的安全隐患，确保井下作业的安全。

3. 施工工艺优化：有限元分析可以指导施工工艺的优化，如调整钻进速度、改变井眼轨迹等，以降低杆管柱的受力，提高作业效率。

五、结论本文介绍了水平井杆管柱力学的有限元分析方法及其应用。

李子丰——油气井杆管柱力学研究者作者：刘荣来源：《科技创新与品牌》2015年第01期石油对于国民经济的重要，已经不需再费笔墨渲染。

我国有众多科学家活跃在保障石油供给的战线上，或致力于勘探技术的开发，或专注于钻采技术的创新。

燕山大学石油工程研究所教授李子丰，就是一位将青春和年华都奉献给石油事业的代表之一。

这位出生于1962年的河北人，从本科到博士后出站，始终不曾脱离“石油”的标签，长期致力于石油工程的教学与研究工作，将“促进人类进步事业，增强祖国经济实力，培养高级技术人才，服务石油工业建设”奉为人生准则。

李子丰对我国石油事业的贡献，除了培养大批专业人才外，不得不提的是他在“八五”、“九五”、863等国家重点科技攻关项目支持下所建立的油气井杆管柱力学理论体系—主要包括钻柱力学、井眼轨道控制、套管设计、有杆泵抽油系统等内容。

他认为，油气井杆管柱就像人的脊柱，联通井下与地面，能有效监测井下情况，便于井下与地面信息传递，在石油钻采中的重要作用不可忽视。

而且油气井杆管柱长期在充满流体的狭长井筒内工作，受各种力影响，变形和运动状态十分复杂。

对井杆管柱进行系统、准确的力学分析，能快速、准确、经济地控制和优化井眼轨道，准确校核各种杆管柱强度及诊断、处理各类井下问题，优选钻采设备和工作参数。

在这套理论中，李子丰对油气井杆管柱的运动状态、油气井杆管柱力学基本方程及其在油气井杆管柱的稳态拉力和扭矩、下部钻具三围力学分析、钻柱振动、油气井杆管柱的稳定性、有杆泵抽油系统参数诊断和优选等领域进行了系统研究与分析，取得了多项重要创新发现，具有重要的理论指导意义和实用价值。

其中，李子丰通过对油气井杆管柱进行力学和运动分析，建立了油气井杆管柱动力学基本方程（下称基本方程），在统一原有油气井杆管柱力学分析领域各种微分方程的同时，也完善了油气井杆管柱力学理论，为建立各种油气井杆管柱力学分析数学模型奠定了理论基础，在石油钻采工程界得到了广泛应用。

学科前沿油气井杆管柱力学结课报告学院：车辆与能源学院专业：石油与天然气工程学生姓名：李欣学号：S130********指导教师：李子丰教授研究油气井内的杆管柱力学问题。

首先由美国 A Lubinski 于1951年开始研究，李子丰于1996年出版《油气井杆管柱力学》（石油工业出版社），2008年趋于完善《油气井杆管柱力学及应用》（石油工业出版社）。

主要内容为：油气井杆管柱及其在井下的运动状态、油气井杆管柱的载荷和失效方式，油气井杆管柱动力学基本方程及其在分析油气井杆管柱的稳定性、杆管柱的稳态拉力和扭矩、钻柱振动、下部钻具三维力学分析与井眼轨道预测、有杆泵抽油系统参数诊断与预测、热采井管柱力学分析和固井等方面的应用。

真理是世界上最珍贵的信仰，为了这一信仰，科研道路上涌现出了一批批坚定不移的科学家，他们用自己的执著和智慧为世人点亮了一盏盏明灯。

燕山大学的李子丰教授就这样一位执著追求、甘于奉献的学者。

自从事石油事业以来，李子丰教授十年如一日地辛勤工作，把自己的青春和热血都奉献给了祖国的石油事业，同时也对哲学和物理学领域的基本难题进行了深入不懈的研究。

如果说，科学研究是发现真理的舞台，那么，李子丰教授就是这舞台闪烁的明星，他身上体现出的一种为真理而献身的执著精神和勇敢正直的人格，不愧为我们当代年轻人学习的楷模。

结合石油工程科学和技术发展的需要，李子丰创立了有特色的油气井杆管柱力学理论体系。

该理论体系主要包括：油气井杆管柱动力学基本方程；斜直井段杆管柱稳定性力学分析的数学模型；油气井杆管柱的稳态拉力——扭矩模型；试油管柱力学分析的数学模型；压裂管柱力学分析的数学模型；定向井有杆泵抽油系统动态参数诊断与仿真的数学模型；钻柱纵向振动、扭转振动、纵向与扭转耦合振动的数学模型；下部钻具三维力学分析的数学模型；热采井套管柱力学分析的数学模型及预膨胀固井技术；割缝筛管力学分析的数学模型。

如今，依据这些理论模型所编写的软件，已经广泛地应用于我国石油钻采作业中。

《水平井杆管柱力学的有限元分析及应用》篇一摘要：本文详细阐述了水平井杆管柱力学的有限元分析方法，并通过具体案例展示其在实际工程中的应用。

通过对水平井杆管柱进行三维建模、材料属性定义、边界条件设置、网格划分和求解分析等步骤，利用有限元分析软件进行计算，探讨了其力学性能及优化方案。

一、引言随着石油、天然气等资源的开发不断深入，水平井技术因其高效采油、气藏开发的特性得到了广泛应用。

在水平井开发过程中，杆管柱作为钻井和采油的重要设备，其力学性能的稳定性和安全性直接关系到整个开采过程的安全性和效率。

因此，对水平井杆管柱的力学性能进行精确的有限元分析具有重要意义。

二、水平井杆管柱的有限元分析方法1. 三维建模根据实际工程需求，建立水平井杆管柱的三维模型。

模型应包括杆管柱的几何尺寸、材料属性等关键信息。

2. 材料属性定义根据杆管柱的实际材料，定义其弹性模量、泊松比、屈服极限等材料属性。

3. 边界条件设置根据实际工作条件，设置杆管柱的边界条件，如固定端、活动端等。

4. 网格划分将三维模型进行网格划分，形成有限元网格，以便进行后续的有限元分析。

5. 求解分析利用有限元分析软件对模型进行求解分析，得到杆管柱的应力、应变等力学性能参数。

三、有限元分析软件的应用以某油田水平井杆管柱为例，采用上述有限元分析方法，利用专业有限元分析软件进行计算。

通过计算得到杆管柱的应力分布、变形情况等力学性能参数，并对结果进行分析和评估。

四、案例分析以实际工程为例，对水平井杆管柱进行有限元分析。

首先，建立该工程的三维模型，并定义材料属性及边界条件。

然后，进行网格划分并利用有限元分析软件进行求解。

通过分析得到杆管柱的应力分布图、变形图等结果，并对其力学性能进行评价。

同时，根据分析结果提出优化方案，以提高杆管柱的力学性能和安全性。

五、结论本文通过对水平井杆管柱进行有限元分析，探讨了其力学性能及优化方案。

通过实际案例的分析，验证了有限元分析方法在水平井杆管柱力学性能评估及优化中的有效性。

第五章抽油杆柱力学分析及应用在采油工程中，人工举升设备可分为有杆抽油设备和无杆抽油设备。

有杆抽油设备主要由地面驱动设备(如抽油机)、抽油杆、抽油泵组成，这是应用最早、使用范围最广的一种举升设备，如油田上常见的游梁式抽油机等；无杆抽油设备的动力装置(如电机)主要位于井下、一般由电机、电泵组成，如潜油电泵采油设备等。

抽油杆是有杆抽油设备的重要部件[1]，抽油杆柱是由数十根或数百根抽油杆通过接箍连接而成，它将抽油机的动力传递给井下抽油泵。

按照抽油杆的运动状态和匹配的抽油泵，可划分为往复泵抽油杆柱和螺杆泵抽油杆柱，其中往复泵抽油杆柱只做轴向运动、以传递轴向力为主，而螺杆泵抽油杆柱只做旋转运动、以传递扭矩为主。

位于井下数千米长的抽油杆柱工作状态较为复杂，能否在满足采油工艺条件下安全可靠的长期工作一直是备受关注的技术问题。

因此，国内外学者和技术人员为了提高抽油杆工作的可靠性和使用寿命，适应不同油气井的举升需要，主要从抽油杆制造和举升井应用两个方面开展研究，取得了大量研究成果。

在抽油杆的材料、结构和制造方面，随着国内外新材料的发明和应用，抽油杆型号和品种有了很大变化。

在原有的Cc级、D级、K级和H级钢制抽油杆基础上，又出现了玻璃钢抽油杆、不锈钢抽油杆、铝合金抽油杆、石墨带抽油杆、非金属带状连续抽油杆、椭圆形截面连续抽油杆、钢丝绳抽油杆等。

从结构上看出现了空心抽油杆，从功能上看出现了抗扭抽油杆。

这些新型抽油杆的出现，极大地满足了不同油气井举升的需要，也为抽油杆柱的力学分析和工程应用带来了新课题。

在抽油杆举升井应用方面，主要是基于抽油杆柱的力学分析结果，结合人工举升工艺和杆柱失效等情况，开展了以下三个方面的研究和应用：（1）抽油杆柱力学分析与设计口[2-5]，确保井下抽油杆柱能够安全可靠的长期工作，避免杆柱和连接螺纹发生断裂失效事故。

（2）扶正器安放位置计算与杆管防偏磨技术[6-9]，合理的扶正器设计可以使杆管偏磨、摩擦阻力达到最佳平衡点(若扶正器太多必然引起摩阻力增大、采油耗能增加，若扶正器太少又起不到防偏磨效果)。

子机器人的机械结构如图３所示，每节子机器人内有三从结构动力学的角度来讲，一个普通尺寸的机构在对其图５（ａ）显示了纳米管的屈曲变形形状，一个凹槽出３．１．１机器人机械结构和工作原理
３．１．２微机械目前所存在的问题
图１子母型机器人结构简图
图２油气井及杆管柱
图３子机器人结构简图图４初始没有形变的单壁碳纳米管
图５
碳纳米管弯曲、屈曲形变
图６钻杆弯曲和扭曲
图７轴向屈曲
设油气井杆管柱变形线任意一点的矢径为
中ｌ和ｔ分别为油气井杆管柱变形前的弧长和时间变量。

若由微分几何可知：
式中ｋ和ｋ分别为ｒ点的曲率和挠率，且满足：
取油气井杆管柱微元受力如图９所示，运动状态如图
通过受力分析，建立如下运动平衡方程
（３）
式中，Ａ为油气井杆管柱的截面积，
材料密度，ｔ为时间，为油气井杆管柱绕井眼中心公转角
式中，Ｅ为弹性模量，Ｉ为截面惯矩，Ｇ为剪切弹性模量，Ｊ为截面极惯矩，为杆管柱的扭转角，
４．１．３几何方程，
４．１．４运动平衡方程Ω
ｂｎ
——式
图９钻柱微元受力分析
图１０钻柱的运动状态
γ
图８坐标系。

4 测试管柱的力学分析测试管柱在井筒中要受到各种外力的作用，如内外压力、重力、井壁的反力等的作用。

这些作用力与温度共同作用在测试管柱上，造成管柱的变形，如拉伸变形和屈曲变形等，以及在测试管柱中产生内力，如轴向力、弯矩等。

如果这些变形或内力过大，就可能对测试管柱产生损坏。

在不同的操作中，这些外力是不同的。

因而，各种工况所产生的内力也不尽相同。

例如，下放测试管柱时，测试管柱受的外力为重力和完井液对管柱的浮力，上部则由钻机大钩吊着；在坐封时，大钩逐步加上钻压，即松弛力，使封隔器坐封；在开井时，测试管柱中有天然气流过，因而测试管柱内外压力会发生变化，此外，测试管柱的温度变化会使管柱伸长。

因此，在分析时必须根据不同工况进行具体分析。

管柱在受到外力作用时产生变形，根据不同的内力，变形有所不同。

众所周知，当管柱的轴向力是受拉时，管柱只是伸长，而当管柱的轴向力是受压时，除了轴向缩短外，对于这种长细比很大的管柱，管柱还会产生屈曲变形。

屈曲变形反过来又会影响内力。

因此，对测试管柱在井筒中的力学分析有助于合理地设计测试管柱及其测试操作。

在本章中，我们研究井眼中管柱的受力分析、受压部分的屈曲分析和测试管柱的强度分析。

4.1 测试管柱各工况的受力分析在地层测试过程中，需要进行测试管柱的下放（简称为下钻）、用低比重流体替代测试管柱中的流体（简称为低替）、封隔器坐封（简称为坐封）、打开井口关井阀诱喷（简称为开井）、井下关井阀关井（简称为1关）、井口关井阀关井（简称为2关）、高比重泥浆循环压井（由井口油管将高比重泥浆压入，从环形空间流出；简称为循环）或高比重泥浆反循环压井（由井口环形空间将高比重泥浆压入，从油管流出；简称为反循环）和压裂与酸化（简称为高挤酸）等操作。

在这些操作中，测试管柱受力是不一样的。

下面我们根据不同工况分析测试管柱的受力情况。

4.1.1 下钻完 测试管柱在下放的过程中，井眼中存在有完井液。

测试管柱此时受有重力、悬挂力和液体的作用力（浮力）。

《水平井杆管柱力学的有限元分析及应用》篇一一、引言随着石油、天然气等能源需求的持续增长，水平井技术得到了广泛的应用。

水平井杆管柱力学作为其核心技术之一，对于保证油气田的开采效率和安全性至关重要。

有限元分析方法作为一种有效的数值模拟手段，为水平井杆管柱力学的研究提供了重要的工具。

本文将详细介绍水平井杆管柱力学的有限元分析方法及其应用。

二、水平井杆管柱力学基础水平井杆管柱力学主要研究的是在水平井中，杆管柱在受载条件下的力学行为。

包括杆管柱的受力分析、变形分析以及稳定性分析等方面。

在水平井中，由于地层的复杂性和多变性，杆管柱承受着多种力的作用，如重力、浮力、内压力、摩擦力等。

这些力的作用使得杆管柱的力学行为变得复杂，需要借助有效的分析方法进行研究和预测。

三、有限元分析方法在水平井杆管柱力学中的应用有限元分析方法是一种通过离散化求解连续体问题的数值计算方法。

在水平井杆管柱力学中，有限元分析方法被广泛应用于杆管柱的受力分析、变形分析和稳定性分析等方面。

1. 受力分析：通过建立杆管柱的有限元模型，可以模拟杆管柱在受载条件下的应力分布和变形情况。

通过对模型进行加载和约束设置，可以分析出杆管柱在不同工况下的受力情况，为工程设计提供依据。

2. 变形分析：通过有限元分析，可以得出杆管柱在不同工况下的变形情况。

这对于评估杆管柱的稳定性和安全性具有重要意义。

同时，还可以通过优化设计，减小杆管柱的变形，提高其工作效率。

3. 稳定性分析：通过有限元分析，可以评估杆管柱的稳定性。

当杆管柱受到较大的外力作用时，容易发生失稳现象。

通过有限元分析，可以预测失稳现象的发生，并采取相应的措施进行预防和治理。

四、有限元分析方法的实施步骤1. 建立杆管柱的几何模型：根据实际工程需求，建立杆管柱的几何模型。

模型应包括杆管柱的尺寸、材料属性、连接方式等。

2. 划分有限元网格：将几何模型离散化为有限个单元，形成有限元网格。

网格的划分应合理、均匀，以保证分析的准确性。

油气井杆管柱是石油钻采作业的脊梁和中枢神经。

油气井杆管柱力学主要研究钻柱力学、井眼轨道控制、套管设计、有杆泵抽油系统等内容。

对油气井杆管柱进行系统全面、准确的力学分析, 可以实现快速、准确、经济地控制油气井的井眼轨道；准确地校核各种杆管柱的强度, 优化杆管柱设计；优化油气井井眼轨道；及时、准确地诊断、发现和正确处理各类井下问题；优选钻采设备和工作参数。

燕山大学石油工程研究所教授、博士生导师李子丰等在国家“八五”重点科技攻关项目“石油水平井钻井成套技术”、国家“九五”重点科技攻关项目“侧钻水平井钻井采油配套技术”、“863”计划项目“旋转导向钻井系统整体方案设计及关键技术研究”和“海底大位移井钻井技术”、国家自然科学基金项目“防止热采井套管热破坏的固井新技术”等支持下，在建立油气井杆管柱力学理论体系研究方面取得多项重要创新性科学发现。

一、提出了油气井杆管柱动力学基本方程, 该方程统一了原有的油气井杆管柱力学分析领域的各种微分方程, 为油气井杆管柱的各种动静态力学分析奠定了基本理论基础应油气田开发的迫切需要, 科学界自20世纪50年代以来针对油气井杆管柱的某些特殊问题已进行了较广泛、较深入的研究, 发表了数以百计的学术论文。

特别是“七五”和“八五”期间国家组织的对定向丛式井和水平井的科技攻关, 使我国的油气井杆管柱力学研究水平大大提高。

但所有的研究工作都是基于某项特殊需要而进行的。

对某些问题，如动力问题和几何非线性问题研究较少。

为此，需要对杆管柱动力学问题进行系统的研究, 建立统一的理论。

李子丰教授通过对油气井杆管柱进行力学和运动分析，推导了用于对油气井杆管柱进行各种力学分析的几何方程、运动平衡方程和本构方程。

由于油气井杆管柱动力学基本方程统一了现有一切油气井杆管柱力学分析的微分方程，现有的油气井杆管柱力学分析的微分方程都可由该动力学基本方程通过适当简化而得到，所以，该基本方程在石油钻采工程界具有广泛的应用。

《水平井杆管柱力学的有限元分析及应用》篇一摘要：随着油田开发的深入，水平井技术日益受到重视。

本文通过有限元分析方法，对水平井杆管柱力学进行了深入研究，探讨了其力学特性和影响因素，并提出了相应的优化措施。

本文旨在为水平井的设计、施工及后期维护提供理论依据和指导。

一、引言水平井技术是现代油田开发的重要技术之一，其特点是能够提高油气的采收率，减少钻井成本。

在水平井的开采过程中，杆管柱的力学性能对于保障生产效率和设备安全具有重要意义。

本文将采用有限元分析方法，对水平井杆管柱的力学特性进行深入研究。

二、水平井杆管柱力学概述水平井杆管柱力学主要研究的是在钻井和采油过程中，杆管柱所受的力学作用及其变化规律。

这些力学作用包括但不限于重力、浮力、内压、外压、摩擦力等。

这些力的综合作用将直接影响杆管柱的稳定性和使用寿命。

三、有限元分析方法有限元分析是一种数值计算方法，通过将连续体离散成有限个单元，求解各单元的近似解，从而得到整个结构的近似解。

在水平井杆管柱力学分析中，有限元分析可以有效地模拟杆管柱在各种工况下的受力情况，为设计提供可靠的依据。

四、水平井杆管柱力学的有限元分析1. 模型建立：根据实际钻井和采油过程中的工况，建立水平井杆管柱的有限元模型。

模型应包括杆管柱的几何尺寸、材料属性、边界条件等。

2. 网格划分：对模型进行网格划分，将连续体离散成有限个单元，以便进行有限元分析。

3. 加载与约束：根据实际工况，对模型施加相应的载荷和约束，包括重力、浮力、内压、外压等。

4. 求解与分析：通过有限元软件进行求解，得到杆管柱在各种工况下的应力、应变、位移等数据。

5. 结果解读：根据求解结果，分析杆管柱的力学特性，包括稳定性、强度、刚度等。

五、影响因素及优化措施1. 影响因素：水平井杆管柱的力学性能受多种因素影响，包括地质条件、钻井工艺、采油工艺等。

其中，地质条件如地层压力、地层温度等对杆管柱的受力情况有重要影响。

2. 优化措施：针对影响因素，采取相应的优化措施，提高杆管柱的力学性能。

《水平井杆管柱力学的有限元分析及应用》篇一一、引言随着石油、天然气等能源需求的持续增长，水平井技术因其高效采油的特点得到了广泛的应用。

水平井杆管柱力学作为其核心技术之一，对于保障井下作业的安全与效率具有重要意义。

本文将着重介绍水平井杆管柱力学的有限元分析方法及其在工程实践中的应用。

二、水平井杆管柱力学基本概念水平井杆管柱力学是研究水平井中钻杆、油管等杆管柱在地下复杂环境中的受力、变形及失效规律的学科。

其核心内容包括杆管柱的力学模型、受力分析、变形计算及失效预测等。

三、有限元分析方法在水平井杆管柱力学中的应用1. 有限元分析方法概述有限元分析是一种基于离散化的数值计算方法，通过将连续体离散为有限个单元的组合体，对每个单元进行分析并综合得出整体的行为特性。

在水平井杆管柱力学中，有限元分析方法能够有效地模拟杆管柱在地下环境中的受力与变形过程。

2. 有限元模型建立在水平井杆管柱力学的有限元分析中，首先需要根据实际井况建立合理的几何模型。

模型应包括井眼轨迹、杆管柱的几何尺寸、材料属性等。

随后，根据模型的几何特性和受力情况，划分合适的有限元网格，定义材料属性、边界条件和载荷等。

3. 受力与变形分析通过有限元分析软件对模型进行求解，可以得到杆管柱在地下环境中的受力与变形情况。

包括各节点的位移、应力、应变等参数，以及杆管柱的整体变形形态。

这些数据对于评估井下作业的安全性、优化杆管柱设计及预防失效具有重要意义。

四、应用实例以某油田水平井为例，采用有限元分析方法对杆管柱的受力与变形进行了详细的分析。

首先建立了包括井眼轨迹、杆管柱几何尺寸和材料属性等在内的几何模型。

然后，根据实际工况定义了边界条件和载荷，并进行了有限元网格划分。

通过求解，得到了杆管柱在地下环境中的受力与变形情况。

根据分析结果，优化了杆管柱设计，提高了井下作业的安全性和效率。

五、结论水平井杆管柱力学的有限元分析方法在工程实践中具有广泛的应用价值。

通过建立合理的几何模型、划分合适的有限元网格、定义材料属性、边界条件和载荷等，可以有效地模拟杆管柱在地下环境中的受力与变形过程。

文章编号:025322697(1999)0320087290油气井杆管柱动力学基本方程及应用Ο李子丰Ξ李敬元 马兴瑞 黄文虎(中国地质大学) (中国空间技术研究院)　(哈尔滨工业大学)摘要:随着油气田开发的需要,自本世纪50年代以来,针对油气井杆管柱力学的某些特殊问题已进行了较广泛、较深入的研究,但所有的研究工作都是基于某项特殊需要而进行的,未形成统一的理论。

文中通过对油气井杆管柱进行力学和运动分析,建立了用于对油气井杆管柱进行各种力学分析的几何方程、运动平衡方程和本构方程,介绍了在油气井杆管柱的拉力和扭矩计算、下部钻具力学分析、油气井杆管柱的稳定性、有杆泵抽油系统井下工况诊断与预测、钻柱振动和热采井管柱力学分析中的应用。

主题词:钻柱;套管;油管;抽油杆;钻具;受力分析;偏微分方程1　前　言杆管柱是油气钻采工程中最重要的下井工具。

油气井杆管柱在充满流体的狭长井筒内工作,在各种力的作用下,处于十分复杂的受力、变形和运动状态。

对油气井杆管柱进行系统全面、准确的力学分析,可以达到如下目的:(1)快速、准确、经济地控制油气井的井眼轨道;(2)准确地校核各种杆管柱的强度,优化杆管柱设计;(3)优化油气井井身结构;(4)及时、准确地诊断、发现和正确处理各类井下问题;(5)优选钻采设备和工作参数。

自本世纪50年代以来,针对油气井杆管柱的某些特殊问题已进行了较广泛、较深入的研究,发表了数以百计的学术论文。

特别是“七五”和“八五”期间国家组织的对定向丛式井和水平井的科技攻关,使我国的油气井杆管柱力学研究水平大大提高。

但所有的研究工作都是基于某项特殊需要而进行的,未形成统一的理论,对某些问题如动力问题和几何非线性问题研究较少,为此需要对杆管柱动力学问题进行系统的研究,建立统一的理论。

本文通过对油气井杆管柱进行力学和运动分析,建立了用于对油气井杆管柱进行各种力学分析的几何方程、运动平衡方程和本构方程。

最后,简要介绍了这些基本方程在石油钻采工程中的应用。
