东风内燃机车

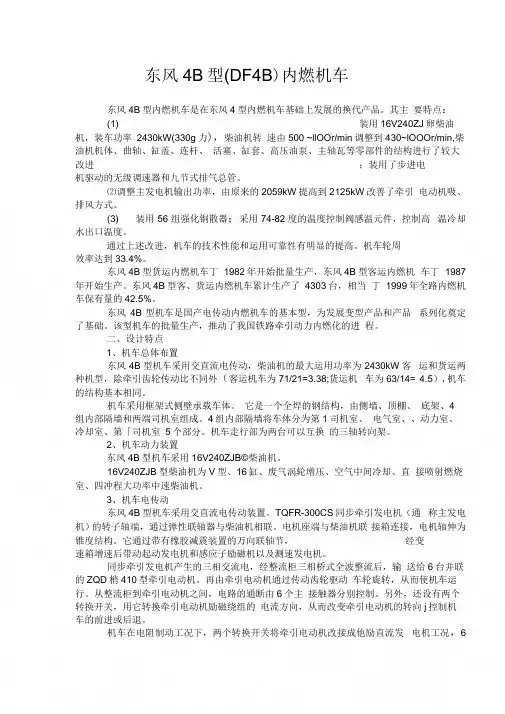

东风4B型(DF4B)内燃机车东风4B型内燃机车是在东风4型内燃机车基础上发展的换代产品。

其主要特点：(1) 装用16V240ZJ卵柴油机，装车功率2430kW(330g力)，柴油机转速由500 ~llOOr/min调整到430~lOOOr/min,柴油机机体、曲轴、缸盖、连杆、活塞、缸套、高压油泵、主轴瓦等零部件的结构进行了较大改进；装用了步进电机驱动的无级调速器和九节式排气总管。

⑵调整主发电机输出功率，由原来的2059kW提高到2125kW改善了牵引电动机吸、排风方式。

(3) 装用56组强化铜散器；采用74-82度的温度控制阀感温元件，控制高温冷却水出口温度。

通过上述改进，机车的技术性能和运用可靠性有明显的提高。

机车轮周效率达到33.4%。

东风4B型货运内燃机车丁1982年开始批量生产，东风4B型客运内燃机车丁1987年开始生产。

东风4B型客、货运内燃机车累计生产了4303台，相当丁1999年全路内燃机车保有量的42.5%。

东风4B型机车是国产电传动内燃机车的基本型，为发展变型产品和产品系列化奠定了基础。

该型机车的批量生产，推动了我国铁路牵引动力内燃化的进程。

二、设计特点1、机车总体布置东风4B型机车采用交直流电传动，柴油机的最大运用功率为2430kW客运和货运两种机型，除牵引齿轮传动比不同外（客运机车为71/21=3.38;货运机车为63/14= 4.5）,机车的结构基本相同。

机车采用框架式侧壁承载车体。

它是一个全焊的钢结构，由侧墙、顶棚、底架、4组内部隔墙和两端司机室组成。

4组内部隔墙将车体分为第1司机室、电气室、、动力室、冷却室、第「司机室5个部分。

机车走行部为两台可以互换的三轴转向架。

2、机车动力装置东风4B型机车采用16V240ZJB©柴油机。

16V240ZJB型柴油机为V型、16缸、废气涡轮增压、空气中间冷却、直接喷射燃烧室、四冲程大功率中速柴油机。

3、机车电传动东风4B型机车采用交直流电传动装置。

东风7c内燃机车工作原理东风7C内燃机车是一种常见的铁路机车，它采用内燃机作为动力源，通过机械传动将能量转化为牵引力，从而推动列车行驶。

下面将为您详细介绍东风7C内燃机车的工作原理。

一、内燃机的工作原理内燃机是利用燃料在氧气的作用下进行燃烧产生高温高压气体，通过气体的膨胀驱动活塞运动，从而转化为机械能。

东风7C内燃机车采用的是柴油机作为内燃机。

当列车需要行驶时，首先启动柴油机。

柴油机内燃过程的基本原理是，柴油和空气在气缸内混合后被压缩，然后由喷油器喷入燃烧室进行燃烧。

这个过程产生的高温高压气体推动活塞运动，通过连杆和曲轴的传动，将往复运动转化为旋转运动。

柴油机的燃烧产生的废气排出后，再次进入气缸，循环进行。

二、机械传动系统柴油机的旋转运动通过传动系统传递到车轮，推动列车行驶。

东风7C内燃机车采用的是柴油机和电传动的组合方式。

具体来说，柴油机的旋转运动通过曲轴传递给主发电机，主发电机将机械能转化为电能，并输出给牵引电动机。

牵引电动机接收电能后，将其转化为机械能，通过齿轮传动将动力传递给转向架上的传动轴。

传动轴将动力传递给车轮，从而推动列车运行。

三、辅助设备和控制系统除了柴油机和机械传动系统外，东风7C内燃机车还配备了多种辅助设备和控制系统，以确保列车的安全和正常运行。

其中，冷却系统负责保持柴油机的温度在适宜范围内，防止过热损坏。

润滑系统负责给柴油机各个部件提供润滑油，减少磨损和摩擦。

供油系统负责向柴油机提供燃油，确保燃烧正常。

点火系统负责点火，启动柴油机。

控制系统则负责控制各个部件的工作，协调整个系统的运行。

东风7C内燃机车的工作原理是通过柴油机的燃烧产生高温高压气体，通过机械传动将能量转化为牵引力，从而推动列车行驶。

辅助设备和控制系统则保证整个系统的正常运行。

这种工作原理的内燃机车在铁路运输中发挥着重要作用，为人们的出行提供了便利。

东风5b内燃机车传动方式东风5B内燃机车是一种采用内燃机驱动的机车，其传动方式是指将发动机产生的动力传输到车轮上，以推动机车行驶的方式。

传动系统是机车的重要组成部分，其作用是将发动机产生的动力传递到车轮上，以产生牵引力，推动机车行驶。

传动系统一般由离合器、变速器和传动轴组成。

东风5B内燃机车采用的是机械传动方式。

机械传动是指通过传动装置将发动机的动力传递到车轮上，实现机车的运动。

机械传动方式具有结构简单、传动效率高、维护方便等优点，是常用的传动方式之一。

在东风5B内燃机车的传动系统中，离合器起到了连接和分离发动机与变速器的作用。

当机车启动或换挡时，离合器通过踏板操作来实现发动机和变速器之间的连接或分离。

离合器的使用可以使发动机在不停机的情况下实现换挡，提高机车的行驶效率。

变速器是控制机车行驶速度的重要装置。

它可以通过改变齿轮的组合来改变机车的传动比，从而实现不同的行驶速度。

东风5B内燃机车一般采用手动变速器，通过操作换挡杆来实现变速。

变速器的使用可以使机车在不同的行驶条件下实现最佳的传动比，提高机车的运行效率。

传动轴是将变速器输出的动力传递到车轮上的装置。

传动轴一般由多个连接在一起的轴段组成，通过万向节等连接装置与变速器和车轮相连。

传动轴的主要作用是将发动机输出的动力传递到车轮上，使机车产生牵引力，推动机车行驶。

除了机械传动方式，还有液压传动、电力传动等不同的传动方式。

液压传动是通过液体传递动力的方式实现传动，具有结构简单、传动平稳等优点，常用于工程机械等领域。

电力传动是通过电能传递动力的方式实现传动，具有响应速度快、传动效率高等优点，常用于电动汽车等领域。

东风5B内燃机车采用的是机械传动方式。

机械传动通过离合器、变速器和传动轴将发动机的动力传递到车轮上，实现机车的运动。

机械传动方式具有结构简单、传动效率高等优点，是常用的传动方式之一。

东风7C型(DF7C)内燃机车采用标准化司机室的DF7C（照片：安琪）夜幕下的DF7C（照片：海子）一、简介东风7C型机车是在东风7型机车的基础上，为改善机车零部件的互换性而开发出来的系列产品。

其主要零部件可以和东风4B型机车通用。

1991年11月，二七机车厂试制出东风7C型5001号和5002号两台样车。

从1993年起，装用12V240ZJ6型脉冲增压柴油机的东风7C型调车内燃机车开始批量生产。

二、设计特点1、机车总体布置东风7C型机车的总体布置，相对东风7型机车的主要改进如下:(1)采用了12V240ZJ6型柴油机。

该型柴油机系16V240ZJB型柴油机的系列产品，可与其通用互换的主要零部件有:活塞、连杆、气缸盖、气缸套、轴瓦、轴承、配气机构、喷油装置、传动齿轮、调控传动装置、泵支承箱、泵传动装置、减振器等。

(2)柴油机与主发电机，由共用底架联接改为联接箱联接方式。

(3)司机室内增设一副操纵台，其结构与主操纵台相同，便于乘务员选择任意一个方向驾驶。

(4)机油系统采用新型化纤毡式滤清器，以提高机油滤清度，减少柴油机的磨损。

采用加长的机油热交换器以提高换热效率。

(5)排气系统采用两个球形消声器，以降低机车排气噪声。

(6)主发电机输出端和辅助齿轮箱输入端，加装弹性联轴节以改善轴系振动状态。

(7)主发电机、牵引电动机分别采用TQ-FR-3000、ZQDR-410A型。

(8)为适应上述部件的改进，车体、燃油系统、机油系统、进排气系统等也做了相应改变。

东风7C型调车内燃机车采用交直流电传动方式。

柴油机最大运用功率1470kW。

2、机车动力装置东风7C型机车采用12V240ZJ6D型柴油机。

该柴油机为12缸、V型、四冲程、直接喷射、开式燃烧室、废气涡轮脉冲增压、增压空气中间冷却。

气缸直径240mm，活塞行程275mm。

采用铸焊结合机体、合金钢全纤维挤压锻造曲轴、并列G型连杆、组合式钢顶铝裙活塞、单体式喷油泵。
