直流电动机的结构与工作原理直流电动机（DC Motor）是一种将电能转化为机械能的装置，它由固定不动的定子和绕在定子上的可旋转转子组成。
直流电动机的结构和工作原理是实现电能转换的关键。
一、直流电动机的结构直流电动机的结构包括定子（Stator）、转子（Rotor）、换向器（Commutator）和碳刷（Carbon Brushes）。
1. 定子（Stator）：定子是直流电动机的固定部分，由铁心和绕组组成。
铁心通常采用硅钢片制成，绕组则由若干个线圈组成。
当外加电压施加在绕组上时，形成的磁场将影响转子的运动。
2. 转子（Rotor）：转子是直流电动机的旋转部分，它由线圈、铁芯和轴组成。
转子的线圈通常由导电材料绕制而成，铁芯可以通过提高磁导率来增强磁场。
当电流通过转子的线圈时，线圈将受到力的作用而旋转。
3. 换向器（Commutator）：换向器是直流电动机的关键部件之一，它位于转子一端的轴上。
换向器由多个导电片和绝缘片交替组成。
当转子旋转时，换向器将不断地改变电流的方向，使得转子能不断地顺时针或逆时针旋转。
4. 碳刷（Carbon Brushes）：碳刷是直流电动机中的另一个重要部件，它与换向器接触并提供电流给转子。
碳刷通常由碳材料制成，它具有良好的导电性能和耐磨损性能。
二、直流电动机的工作原理直流电动机的工作原理基于法拉第电磁感应定律和洛伦茨力原理。
1. 法拉第电磁感应定律：当导体在磁场中运动时，导体两端将产生感应电动势。
在直流电动机中，定子绕组通过外加电压形成的磁场作用下，当转子旋转时，转子上的线圈将切割磁场线，引发感应电动势。
2. 洛伦茨力原理：导体通电后，在磁场中会受到洛伦茨力的作用。
直流电动机中，当电流通过转子的线圈时，线圈受到的洛伦茨力将使转子旋转。
基于以上原理，直流电动机的工作可以总结为以下几个步骤：a. 施加电源电压：通过碳刷与换向器接触，将电源电压施加在定子绕组上形成磁场。
b. 电流传递至转子：经过换向器和碳刷的作用，电流将传递到转子的线圈上。
物理知识总结直流电动机的结构与工作原理直流电动机是一种常见的电动设备，广泛应用于各个领域，包括工业、交通、家电等。
它的结构和工作原理对于理解电动机的工作过程和特性非常重要。
本文将对直流电动机的结构和工作原理进行总结。
一、直流电动机的结构直流电动机由两部分组成：定子和转子。
定子是固定不动的部分，由线圈和磁铁组成。
转子则是旋转的部分，由电刷和电枢组成。
1. 定子定子由一组线圈和磁铁组成。
线圈通常是由导线绕制而成，呈现出环状或饼状的形态。
线圈的数量和布局决定了电动机的性能和特性。
磁铁则是由强磁性材料制成，放置在定子的边缘。
2. 转子转子是直流电动机的旋转部分。
它由电刷和电枢组成。
电刷是用来供电的接触件，通常是以碳或铜制成的。
电枢则是转子核心，是由许多绕组组成的，每个绕组都与一个电刷相连。
二、直流电动机的工作原理直流电动机的工作原理基于电磁感应和洛伦兹力的相互作用。
当通电时，定子中的线圈会产生磁场，同时磁铁也会产生磁场。
这两个磁场之间会相互作用，导致转子产生旋转力。
1. 电磁感应当直流电流通过定子线圈时，由于导线在磁场中运动产生的洛伦兹力，导致线圈受到力的作用，线圈开始旋转。
这个过程称为电磁感应。
2. 磁场转向转子中的电枢通过电刷与外部电源相连，从而形成一个电流回路。
当电流通过电枢时，电枢会产生自己的磁场。
由于电枢中的电流方向与定子磁场的方向相互作用，转子会受到一个力矩的作用，导致转子开始旋转。
3. 磁场补偿为了保持转子的旋转运动，电刷会定期切换电极的位置，以改变电流的方向，从而改变磁场的方向。
这个过程被称为磁场补偿。
磁场补偿可以保持转子的旋转稳定，并避免电枢与定子磁场相互吸引或排斥。
三、直流电动机的应用直流电动机由于其结构简单、运行可靠等特点，在许多领域都有广泛应用。
1. 工业应用直流电动机经常用于工业设备，如机床、风机、输送带等。
它们可根据需要调节转速和扭矩，适应不同的工艺要求。
2. 交通应用直流电动机也广泛应用于交通工具，如电动车辆、电动自行车、电动机车等。
直流电机工作原理直流电机是一种能够将电能转化为机械能的电动机。
它的工作原理是利用直流电流在电枢和磁极之间产生的磁场相互作用，使得电机转动。
下面将详细介绍直流电机的结构和工作原理。
一、直流电机的结构直流电机主要由以下几个部分组成：1. 电枢：电枢是直流电机的旋转部分，通常由导体绕成的线圈组成。
当电流通过电枢时，电枢会在磁场中旋转。
2. 磁极：磁极是直流电机的静止部分，通常由永磁体或者电磁铁组成。
磁极的作用是产生磁场，使得电枢在其中旋转。
3. 制动器：制动器可以控制电机的转速和停止。
当制动器接通时，它会对电枢产生阻力，减慢电机的转速或者停止电机运转。
4. 机壳：机壳是直流电机的外壳，通常由金属材料制成。
它的作用是保护电机内部的零件，同时也可以散热。
二、直流电机的工作原理直流电机的工作原理可以分为两个部分：电枢和磁极之间的相互作用和直流电源对电枢产生的作用力。
1. 电枢和磁极之间的相互作用当直流电源接通时，电流会通过电枢，使得电枢在磁场中旋转。
在旋转的过程中，电枢会不断地与磁极相互作用，产生一个力矩。
这个力矩会使得电枢继续旋转，直到力矩与制动器对电枢的阻力平衡。
2. 直流电源对电枢产生的作用力当直流电源接通时，它会对电枢产生一个作用力。
这个作用力可以通过洛仑兹力定律来计算。
洛仑兹力定律表明，当导体在磁场中运动时，会受到一个垂直于导体和磁场方向的力。
这个力就是洛仑兹力。
洛仑兹力的大小和方向取决于导体和磁场之间的夹角以及导体所携带的电荷量。
当导体与磁场平行时，洛仑兹力为零；当导体与磁场垂直时，洛仑兹力最大。
在直流电机中，当电枢旋转时，它会不断地与磁场相互作用，产生一个垂直于导体和磁场方向的力。
这个力会使得电枢继续旋转，直到力矩与制动器对电枢的阻力平衡。
三、总结直流电机是一种将电能转化为机械能的电动机。
它的工作原理是利用直流电流在电枢和磁极之间产生的磁场相互作用，使得电机转动。
直流电机主要由电枢、磁极、制动器和机壳等部分组成。
初三物理直流电机结构与原理解析直流电机是一种将电能转化为机械能的电动机。
它的结构和原理相对简单，但是却广泛应用于各个领域，包括工业、交通以及家用电器等。
本文将对初三物理直流电机的结构和原理进行解析。
一、结构解析直流电机的结构主要包括电源、定子、转子、磁极和电刷等几个关键部分。
1. 电源：直流电机的电源通常为直流电源，可以是电池或者直流稳压电源。
这个电源提供了所需的直流电流。
2. 定子：定子是直流电机的固定部分，通常由绕组和铁芯组成。
绕组是由导线绕在铁芯上形成，定子的绕组通常为可与电源相连的电线。
3. 转子：转子是直流电机的旋转部分，通常由铁芯和线圈组成。
铁芯负责提供磁导路径，线圈通常为绕组，它连接在电刷上。
4. 磁极：直流电机中的磁极通常由永磁体或电磁铁组成。
磁极产生一个稳定的磁场，与转子上的线圈产生相互作用。
5. 电刷：电刷通常由碳和金属制成，与电机的转子相连。
它的作用是使电流能够流经转子上的线圈，从而产生旋转力矩。
二、原理解析直流电机的工作原理可以归结为三个基本原理，即劳伦兹力、电磁感应和电磁力。
1. 劳伦兹力：当直流电流通过转子上的线圈时，线圈内会产生一个磁场。
根据劳伦兹力定律，磁场与电流之间会相互作用，产生一个力矩。
这个力矩会使转子开始旋转。
2. 电磁感应：当直流电机运转时，转子的旋转会导致磁场的变化。
根据电磁感应定律，线圈会产生感应电动势。
这个感应电动势会与外加电源提供的电压相抵消，从而使电流维持在一个稳定的值。
3. 电磁力：在直流电机中，电流通过转子的线圈时，会产生一种力矩。
这个力矩会使转子不断旋转，并带动机械装置的运动。
三、应用解析直流电机由于结构简单、使用方便等特点，被广泛应用于各种领域。
1. 工业应用：直流电机可以用于驱动各种工业设备，如机械制造、自动化生产线等。
其结构紧凑，运行可靠，适合于高速运动和精确定位。
2. 交通应用：直流电机被用于交通工具，例如电动汽车、电动自行车等。
直流电动机工作原理直流电动机是一种将电能转换为机械能的装置，是现代工业中广泛应用的重要设备。
它的工作原理是利用电流在磁场中产生力矩，从而驱动电动机转动。
下面将详细介绍直流电动机的工作原理。
1. 磁场产生直流电动机通常由定子和转子两部分组成。
定子上设置有永久磁铁或电磁铁产生的磁场，而转子则由电枢和换向器组成。
当电流通过电枢时，电枢周围也会产生磁场。
这两个磁场之间会相互作用，从而产生力矩使电动机转动。
2. 电流作用当直流电源施加在电动机的电枢上时，电流会通过电枢产生磁场。
这个磁场会与定子上的磁场相互作用，产生力矩使转子开始转动。
根据洛伦兹力的原理，当电流通过导体时，导体会受到磁场力的作用，从而产生力矩。
这个力矩会使转子转动，驱动电动机的工作。
3. 换向器的作用在直流电动机中，为了使电流的方向与转子的位置相适应，通常需要使用换向器。
换向器可以改变电流的方向，使得转子在不同位置时，能够产生持续的力矩驱动转动。
换向器的设计和工作原理对于直流电动机的性能和效率有着重要的影响。
4. 转子的运动当电流通过电枢产生力矩使转子开始转动时，转子上的换向器会不断地改变电流的方向，从而使得转子能够持续地转动。
这种连续的转动使得电动机能够持续地输出机械能，从而完成各种工业生产中的任务。
5. 调速和控制直流电动机可以通过改变电枢上的电流大小来实现调速和控制。
通过改变电流的大小，可以改变电动机输出的力矩和转速，从而适应不同的工作要求。
这种调速和控制的特性使得直流电动机在工业生产中具有很大的灵活性和适用性。
总结直流电动机的工作原理是利用电流在磁场中产生力矩，从而驱动电动机转动。
通过永磁体或电磁体产生的磁场和电枢产生的磁场相互作用，使得电动机能够输出持续的机械能。
换向器的作用是使得电流的方向与转子的位置相适应，从而实现持续的转动。
直流电动机具有调速和控制的特性，适用于各种不同的工业生产需求。

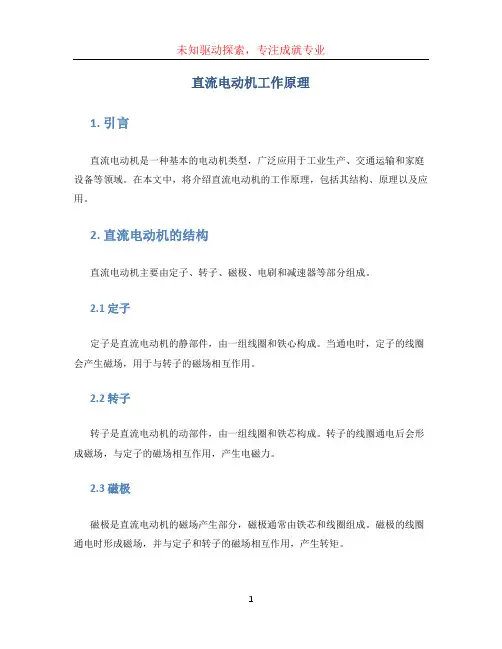

直流电动机工作原理1. 引言直流电动机是一种基本的电动机类型，广泛应用于工业生产、交通运输和家庭设备等领域。
在本文中，将介绍直流电动机的工作原理，包括其结构、原理以及应用。
2. 直流电动机的结构直流电动机主要由定子、转子、磁极、电刷和减速器等部分组成。
2.1 定子定子是直流电动机的静部件，由一组线圈和铁心构成。
当通电时，定子的线圈会产生磁场，用于与转子的磁场相互作用。
2.2 转子转子是直流电动机的动部件，由一组线圈和铁芯构成。
转子的线圈通电后会形成磁场，与定子的磁场相互作用，产生电磁力。
2.3 磁极磁极是直流电动机的磁场产生部分，磁极通常由铁芯和线圈组成。
磁极的线圈通电时形成磁场，并与定子和转子的磁场相互作用，产生转矩。
2.4 电刷电刷是直流电动机的接触部分，通常由碳刷和机械弹簧组成。
电刷与转子的集电环接触，通过将电流传输到转子上。
2.5 减速器减速器是直流电动机的机械部分，用于降低转子的转速，并增加扭矩输出。
减速器通常由齿轮或链条等驱动连接组件构成。
3. 直流电动机的工作原理直流电动机的工作原理基于洛伦兹力的作用。
当通电时，定子线圈和转子线圈产生磁场，这两个磁场相互作用，形成力的矩。
这个力的矩将导致转子开始旋转。
具体来说，直流电动机的工作过程如下： 1. 开始时，通过电源施加电压到定子的线圈上，形成定子的磁场。
2. 通过电刷和集电环，将电流传输到转子的线圈上，形成转子的磁场。
3. 定子的磁场与转子的磁场相互作用，产生力的矩，导致转子开始旋转。
4. 随着转子转动，电刷和集电环不断地切换导电片，保持电流的通路。
5. 转子继续受到力的矩作用，持续旋转。
4. 直流电动机的应用直流电动机在各种领域具有广泛的应用，以下是一些常见的应用场景：4.1 工业生产直流电动机广泛应用于工业生产中的机械设备，如机床、风机、泵和压缩机等。
其高效率和可调速性使其成为许多生产过程的理想选择。
4.2 交通运输直流电动机在交通运输领域中也有着重要的应用。

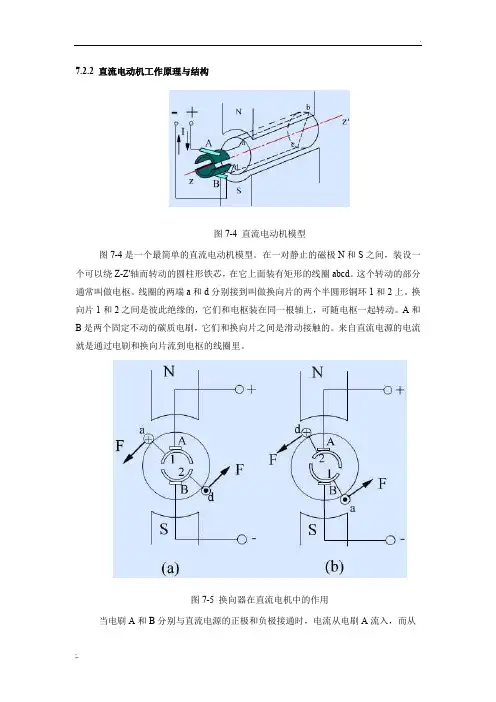

7.2.2 直流电动机工作原理与结构图7-4 直流电动机模型图7-4是一个最简单的直流电动机模型。
在一对静止的磁极N和S之间，装设一个可以绕Z-Z'轴而转动的圆柱形铁芯，在它上面装有矩形的线圈abcd。
这个转动的部分通常叫做电枢。
线圈的两端a和d分别接到叫做换向片的两个半圆形铜环1和2上。
换向片1和2之间是彼此绝缘的，它们和电枢装在同一根轴上，可随电枢一起转动。
A和B是两个固定不动的碳质电刷，它们和换向片之间是滑动接触的。
来自直流电源的电流就是通过电刷和换向片流到电枢的线圈里。
图7-5 换向器在直流电机中的作用当电刷A和B分别与直流电源的正极和负极接通时，电流从电刷A流入，而从电刷B流出。
这时线圈中的电流方向是从a流向b，再从c流向d。
我们知道，载流导体在磁场中要受到电磁力，其方向由左手定则来决定。
当电枢在图7-5（a）所示的位置时，线圈ab边的电流从a流向b，用表示，cd边的电流从c流向d，用⊙表示。
根据左手定则可以判断出，ab边受力的方向是从右向左，而cd边受力的方向是从左向右。
这样，在电枢上就产生了反时针方向的转矩，因此电枢就将沿着反时针方向转动起来。
当电枢转到使线圈的ab边从N极下面进入S极，而cd边从S极下面进入N极时，与线圈a端联接的换向片1跟电刷B接触，而与线圈d端联接的换向片2跟电刷A接触，如图7-5（b）所示。
这样，线圈内的电流方向变为从d流向c，再从b流向a，从而保持在N极下面的导体中的电流方向不变。
因此转矩的方向也不改变，电枢仍然按照原来的反时针方向继续旋转。
由此可以看出，换向片和电刷在直流电机中起着改换电枢线圈中电流方向的作用。
直流电机工作原理和结构一、直流电机工作原理* 直流发电机的工作原理* 直流电动机的工作原理* 电机的可逆运行原理两个定理与两个定则1、电磁感应定理在磁场中运动的导体将会感应电势，若磁场、导体和导体的运动方向三者互相垂直，则作用导体中感应的电势大小为：e = B·l·v电势的方向用右手定则2.电磁力定律载流导体在磁场中将会受到力的作用，若磁场与载流导体互相垂直 (见下图)，作用在导体上的电力的方向用左手定则（一）直流发电机的工作原理1.直流发电机的原理模型2.发电机工作原理a、直流电势产生用电动机拖动电枢使之逆时针方向恒速转动，线圈边 a b 和 c d 分别切割不同极性磁极下的磁力线，感应产生电动势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势因为电刷 A 通过换向片所引出的电动势始终是切割N 极磁力线的线圈边中的电动势。
直流电动机的构造原理及其工作过程1. 如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（）A. 甲中线圈转动，乙中线圈不转动B. 乙中线圈转动，甲中线圈不转动C. 甲、乙中的线圈都会转动 D. 甲、乙中的线圈都不会转动2. 线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（）A. 相同，是由于磁场方向、流过ab的电流方向都没改变B. 相同，是由于磁场方向、流过ab的电流方向都改变了C. 相反，是由于流过ab的电流方向相反了D. 相反，是由于磁场方向相反了3. 同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm．然后，用小刀刮两端引线的漆皮．用硬金属丝做两个支架，固定在硬纸板上．两个支架分别与电池的两极相连．把线圈放在支架上，线圈下放一块强磁铁，如图所示．给线圈通电并用手轻推一下，线圈就会不停的转下去．（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是（填选项“A”或“B”）．A. 两端全刮掉 B. 一端全部刮掉，另一端只刮半周（2）线圈在转动过程中________能转化为________能．（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因________．4. 学习了电动机后，小刚同学采取了下列办法自制了一个小型电动机，把漆包线绕成约1cm×2cm的矩形线圈，线的两端各留约5cm作为引线，从矩形短边引出（如图甲），然后用小刀刮去两条引线的漆皮，其中一端全部刮去，另一端刮去上半周或下半周（如图乙），这就是电动机的线圈。
用钳子把粗铜丝或曲别针弄弯，做两个支架，固定在硬纸板上，永磁体放在线圈下，小型电动机就做成了（如图丙）。
用手转一下小线圈，它就会连续不断的转下去。
（1）引线有一端只刮去半周漆皮的目的是使线圈在转动过程中，每转一周只有半周线圈中有电流通过，从而使________；（2）当线圈中没有电流通过时，线圈由于________仍能继续转动；（3）图乙一端只刮去半周漆皮，这一设想所起的作用与实际电动机中________装置相似。
直流电动机的构造原理及其工作过程1. 如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（）A. 甲中线圈转动，乙中线圈不转动B. 乙中线圈转动，甲中线圈不转动C. 甲、乙中的线圈都会转动 D. 甲、乙中的线圈都不会转动2. 线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（）A. 相同，是由于磁场方向、流过ab的电流方向都没改变B. 相同，是由于磁场方向、流过ab的电流方向都改变了C. 相反，是由于流过ab的电流方向相反了D. 相反，是由于磁场方向相反了3. 同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm．然后，用小刀刮两端引线的漆皮．用硬金属丝做两个支架，固定在硬纸板上．两个支架分别与电池的两极相连．把线圈放在支架上，线圈下放一块强磁铁，如图所示．给线圈通电并用手轻推一下，线圈就会不停的转下去．（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是（填选项“A”或“B”）．A. 两端全刮掉 B. 一端全部刮掉，另一端只刮半周（2）线圈在转动过程中________能转化为________能．（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因________．4. 学习了电动机后，小刚同学采取了下列办法自制了一个小型电动机，把漆包线绕成约1cm×2cm的矩形线圈，线的两端各留约5cm作为引线，从矩形短边引出（如图甲），然后用小刀刮去两条引线的漆皮，其中一端全部刮去，另一端刮去上半周或下半周（如图乙），这就是电动机的线圈。
用钳子把粗铜丝或曲别针弄弯，做两个支架，固定在硬纸板上，永磁体放在线圈下，小型电动机就做成了（如图丙）。
用手转一下小线圈，它就会连续不断的转下去。
（1）引线有一端只刮去半周漆皮的目的是使线圈在转动过程中，每转一周只有半周线圈中有电流通过，从而使________；（2）当线圈中没有电流通过时，线圈由于________仍能继续转动；（3）图乙一端只刮去半周漆皮，这一设想所起的作用与实际电动机中________装置相似。
5. 初三（2）班物理实践小组在装置直流电动机模型后参加班级的实践成果展示交流会，在会上演示通过改变电动机的转动方向及转速使重物上升或下降的过程，如图A所示，关于控制电动机的电路，可以有如下两种设计方案，方案一的电路元件见图B甲，有两个单刀双掷开关（当触片K1接通a时触片K2接通c，当触片K1接通b时触片K2接通d）和一个电源．方案三的电路元件见图B乙，只有一个单刀双掷开关（触片K接通a，或接通b），但有两个电源，请你任选其中一个设计方案（多选无效）完成电路图的连接．（操作过程中不得再改变电路中的接线）并请回答：（1）如何改变电动机的转向方向？（2）如何改变电动机的转速？6. 研究电动机的工作过程。
（1）电动机的工作原理是磁场对________有力的作用。
甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是________。
线圈从图示位置再转动________度后线圈将恰好达到平衡位置，并最终停在该位置。
（2）乙图中的线圈可以持续转动，是因为它加装了________，该装置能在线圈________(选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
（3）①丙图所示的电动机模型中，调换器件________（填图中的序号）的放置可方便改变电动机的转动方向。
②通电后电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它的________（填物质的物理属性）。
7. 研究电动机的工作过程。
（1）电动机的工作原理是磁场对________有力的作用。
甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是________。
线圈从图示位置再转动________度后线圈将恰好达到平衡位置，并最终停在该位置。
（2）乙图中的线圈可以持续转动，是因为它加装了________，该装置能在线圈________(选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
（3）①丙图所示的电动机模型中，调换器件________（填图中的序号）的放置可方便改变电动机的转动方向。
②通电后电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它的________（填物质的物理属性）。
8.图（甲）是直流电动机模型（主要部件见文字说明），图（乙）是自制简易电动机模型．现在主要讨论图（乙）简易电动机的制作与操作问题：（1）绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端（搁置于铜质弯钩的部位）进行刮漆处理，刮漆方法见放大图．按这种方法刮漆，目的是使线圈能够 ________，因此这一部位就相当于图（甲）中的 ________（填某一部件的名称）．（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试？（说出两点即可）①________；②________．（3）通电后线圈能转动，如要改变转动方向，可采取的做法是：①________；②________．9. 如图所示，是某互助小组制作的一台简易电动机．用硬金属丝做两个支架，分别与电池的两级相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮将线圈放在支架上，磁体放在线圈下．接通电源并用手轻推一下线圈，线圈就会不停的转动起来．请问：（1）推一下线圈的原因是：________．（2）线圈不停转动的原因是：________．（3）要使线圈的转动方向发生改变，请提出两个方案：①________．②________．10. 电动自行车是倍受人们青睐的一种交通工具．它可以电动骑行，亦可以脚踏骑行．电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力．（1）电动机的工作原理是：________；（2）某电动自行车蓄电池的供电电压为24V．若该电动自行车包括载人共重1000N，匀速行驶时所受阻力为总重的0.03倍，而这时供电电流为l0A，电能转化为机械能的效率为75%，自行车前进的速度为________m/s．11. 如图甲，将玩具电动机、电池、小电灯、开关用导线连接起来．（1）闭合开关，电动机转动，这是利用通电线圈在________里受力转动的原理工作的；如果想改变电动机的转动方向，我们可以采取的措施是________ ．（2）刚闭合开关时，小电灯发出明亮的光，但随着电动机转得越来越快，小电灯的亮度逐渐减弱；当转速正常时，小电灯的亮度稳定不变，此时用手指轻轻捏住电动机的转轴，使电动机的转速减慢，你猜想这时小电灯的亮度将________（选填“变亮”“变暗”或“不变”），理由是________ ．（3）如果将小电灯换成灵敏电流表，电路连接如图乙，当用手快速转动电动机转轴时，发现灵敏电流表指针偏转，这是________现象，它在生活中的应用有 ________（举出一例即可）．12. 如图所示是直流电动机的原理图．（1）直流电动机的原理是________。
（2）直流电动机工作时，将________能转化为________能。
（3）图中的N，S叫做________，A，B叫做________，C，D叫做________，A，B和C，D组成了________。
13. 在安装直流电动机模型的是实验中：（1）小明将电动机、变阻器、电源、开关串联起来，闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动．造成这一现象的原因是________ ．当小明调节滑片，使电路中电流增大，发现电动机的线圈转速________ （选填“加快”、“不变”或“减慢”）．（2）为进一步研究直流电动机，他测得通过当电动机两端电压为5V时，通过电动机的电流为0.5A，而当电动机两端电压为1V时，电动机线圈不转，电流表示数仍为0.5A．则该电动机线圈电阻为________ Ω．（3）当电动机两端电压为5V，电动机工作1min所消耗的电能为________ J，其中转化为机械能的是________ J．14. 如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，蹄形磁体放在线圈周围．（1）直流电动机的工作原理是利用________ 有力的作用．（2）按他们这种方法刮漆，线圈在刚转过平衡位置时 ________ （选填“自动改变线圈中的电流方向”或“切断线圈中的电流”），目的是使线圈能够持续转动．（3）可以通过改变电流（或磁场）方向，________ （填一种方法）．（4）如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是________15. 完成下列探究与实验（1）如图1所示是直流电动机的工作原理图，“CD”部件我们称之为________ ，它的作用是当线圈转动到平衡位置时，能自动改变________ ，从而实现通电线圈在磁场中的连续转动（2）为判断电源的正负极，晓华同学找来了一个小铁钉，把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中，当闭合开关S，小磁针静止时的指向如图2所示，据此判断小铁钉的右端是________ （选填“N”或“S”）极，________ （选填“a”或“b”）端是电源的正极．16. 如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，碲形磁体放在线圈周围．（1）按他们这种方法刮漆，线圈________（能/不能）持续转动．线圈转过平衡位置时会________（选填“自动改变线圈中的电流方向”或“切断线圈中的电流”），（2）可以通过改变________方向，改变线圈的转动方向．（填一种方法）（3）如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是________，这时可做的有效尝试是________．17. 如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，碲形磁体放在线圈周围．（1）直流电动机的工作原理是________．（2）按他们这种方法刮漆，线圈在平衡位置附近时会________（选填“自动改变线圈中的电流方向”或“切断线圈中的电流”），目的是使线圈能够________．（3）可以通过改变________方向，改变线圈的转动方向．（填一种方法）．（4）如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，这时可做的有效尝试有哪些________，________．18. 如图所示的两个模型，其中甲图是________机的模型，它是根据________制成的，它是将________能转化为________能的装置.乙图是________机的模型，它是根据________制成的.19.第一个发现电和磁联系的科学家是________，这为电动机和发电机的发明奠定了基础．在做“让线圈转起来”的实验中，将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周（如图），其作用与直流电动机中的________作用相似．采用“刮漆”的办法（________能/不能）改变线圈中的电流方向。
