基本门电路设计

Verilog HDL模块的一般结构
模块声明 module 模块名（port1,port2,port3…portn); 端口声明语句块 逻辑功能描述语句块 endmodule
1、模块声明
模块声明包括模块名字和模块输入\输出列表， 格式如下：
module 模块（port1,port2,poቤተ መጻሕፍቲ ባይዱt3…portn); 如： module nand2_ex1(a,b,f)； module mux2_1ex1(s,a,b,f)；
标识符可以是任意一组字母、数字以及符号“$”和 下画线“_”的组合，但必须是字母和下画线开头。
标识符是区分大小写的。 如：reg_out,count,p0,f,F,ABC$,
哪些标识符 是合法的？
_M1_D1,8_data,*out,
input,
课堂练习
用三种方法描述2输入的或非门电路的 Verilog代码
2、端口声明语句
input 端口名1，端口名2……；//声明输入端口
如：input a,b;
//a、b为输入端口
output 端口名1，端口名2……；//声明输出端口
如：ouput f;
//f为输出端口
inout 端口名1，端口名2……；//声明双向端口
如：inout w_r;
//w_r为双向端口
三、Verilog电路模块的一般结构
用Verilog HDL描述的电路设计称为模块，也就是该 电路的Verilog HDL模型。
模块描述某个电路的功能或结构以及与其他模块通 信的外部接口，是Verilog 的基本描述单位。
用Verilog语言编写代码来设计一个电路的过程也就 称为对电路建模的过程。

基本门电路是由一组晶体管（或其他驱动电路）组成的简单电路，用
于处理逻辑信号。

用来实现电路中的逻辑功能，即两个输入控制一个
输出，是电子设计中最基本的电路单元，其中包括与门，非门，或和
电路，非电路等。

基本门电路通常由一个或多个晶体管和一些支持元件组成，用来将一
种电路信号（如时钟）转换为另一种（如控制信号）。

基本门电路结
构由两种晶体管组成：NPN 和 PNP 晶体管。

两种类型的晶体管都有特定的采用特定的特性，这种特性确定了驱动所需的信号电平类型，并
使栅极或集电极可用于信号输出。

基本门电路可以实现对输入信号的控制，并产生出相应的输出。

它的
基本结构可以在任何电路中使用，以控制或变换各个信号，如果要求
更大规模的逻辑电路，可以将多个门接入一个电路。

基本门电路又称为“二进制逻辑门”，因为它仅接受二进制信号。

它可
以处理简单的数字信号，或者结合其他元件来处理更复杂的数字信号。

一些基本门电路还用来处理控制信号和脉冲，这样可以控制复杂的电路，调整信号，增强信号和进行转换。

总之，基本门电路是电子设备中最主要的部分，它的大部分工作有时
不能直接见到，但却在很多高级电子系统中发挥着重要作用，并有助
于解决电子系统对控制和变换信号的问题。

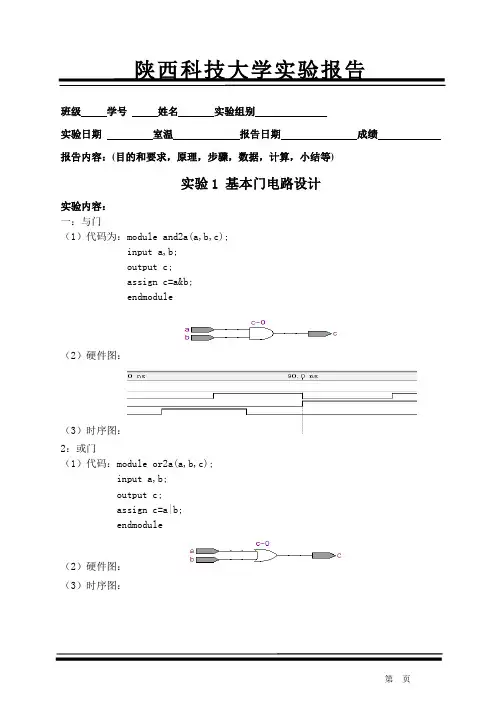

z实验内容：实验一 基于小规模（SSI）基本门电路的组合逻辑电路设计一、实验目的（1）掌握基于小规模（SSI）基本门电路的组合逻辑电路设计的基本方法；（2）用实验验证所设计电路的逻辑功能。

二、实验内容（1）设计一个裁判电路，如举重比赛有三个裁判，一个主裁判，两个副裁判。

试举是否成功的判决，由每个裁判按下一个自己面前的按钮来决定，只要两个以上的裁判（其中必需包含主裁判）判明成功，表示成功的灯才亮，请设计这个电路。

（2）设计一个优先电路，它有A、B和C三个输入信号，且分别由PA、PB和PC输出，同一时间内只能有一信号通过，其优先顺序：A最先，B其次，C最后。

（3）设计一个2线至4线译码电路。

当A0=0，A1=0时，则B0端输出为1，其余B1、B2、B3各端输出为0；当A0=1，A1=0，则B1端输出为1，其余各端为0；其它状态依此类推，其输出控制三态门，以构成一个频率选择电路。

（4）是设计用两只开关同时控制一只楼梯中电灯的逻辑电路。

（5）试用异或门设计一个四位B/G（二进制码转换格雷码）或G/B的变换。

（6）设计一个实现四舍五入的组合电路。

（7）试设计两个一位二进制数A=B、A>B和A<B的比较电路。

（8）设计一个加减器，即在附加变量M控制下，既能做加法运算又能做减法运算的电路。

三、实验仪器与器材（1）仪器：数字电子技术实验箱、三用表、直流稳压电源、双踪示波器；（2）器材：74LS00 （四—2输入与非门）74LS04 （六非门）74LS20 （二—4输入与非门）74LS32 （四—2输入或门）74LS86 （四—2输入与非门）74LS126 （三态门）等等。

实验二 中规模（MSI）常用组合电路及其应用一、实验目的（1）验证几种常用组合逻辑电路的逻辑功能；（2）掌握各种逻辑门的应用。

二、实验内容（1）试用多片8线-3线优先编码器74LS148组成32线-5线优先编码器。

（2）试用多片4线-16线译码器74LS154组成5线-32线译码器。

电路中的基本逻辑门设计与分析在现代电子科技的发展中，电路的设计和分析是非常重要的一环。

而在电路的设计中，逻辑门的设计和分析更是其中的核心内容。

逻辑门是一种以数字信号作为输入和输出的电路元件，它根据输入信号的逻辑关系来产生输出信号。

在这篇文章中，我将介绍电路中常用的几种基本逻辑门的设计原理以及它们在实际应用中的作用。

1. 与门（AND Gate）与门是最基本的逻辑门之一，它的输入有两个或多个，只有当所有输入都为高电平时，输出才为高电平。

与门的设计原理主要基于开关电路，使用晶体管来控制电流的通断。

通过将多个晶体管连接在一起，并将它们的输出与输入电路相连，就可以实现与门的功能。

2. 或门（OR Gate）与与门相反，或门的输入有两个或多个，只要有一个或多个输入为高电平，输出就为高电平。

或门的设计原理也是基于开关电路，通过将多个晶体管连接在一起，并将它们的输出与输入电路相连，以实现或门的功能。

3. 非门（NOT Gate）非门是一种非常简单的逻辑门，它只有一个输入和一个输出。

当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。

非门的设计原理是利用晶体管的导通和阻断来实现电平的反转，从而实现非门的功能。

这些基本逻辑门可以通过组合和串联的方式来实现更复杂的逻辑功能，比如与非门（NAND Gate）、或非门（NOR Gate）、异或门（Exclusive OR Gate）等。

它们在计算机科学和电子工程领域中有广泛的应用。

逻辑门的设计和分析是电子工程师的重要任务之一。

在设计逻辑电路时，需要考虑电压和电流的关系、晶体管的特性以及电路的稳定性等因素。

通过计算和仿真，工程师可以评估电路的性能，并进行必要的优化和改进。

除了逻辑门的设计，还有其他诸如时序逻辑电路和组合逻辑电路等的设计和分析。

时序逻辑电路是通过时钟信号来控制电路的，它具有记忆能力，可以存储和处理有序的信息。

而组合逻辑电路则是根据输入的组合和连接关系来产生输出。
