指环胺类固化剂MXDA(间苯二甲胺),1,3-BAC(1,3环己二甲胺)资料及配方参考

固化剂原料MXDA ＆1,3-BAC技术资料联系方式中国上海菱晓贸易有限ޜਨेӜ࠶ޜਨ ᵾ࣏地址：ेӜᐲᵍ䱣४ьй⧟ѝ䐟 ਧ⧠ԓ᷿࡙བྷ৖ ᇔ电话：010-8454 9884传真：************手机：139****4356结构和特性MXDA1,3-BAC IPDA 化学结构分子量136.1142.2170.3密度(d20) 1.0520.9420.920粘度(25℃) 6.8 mPa・s9.1 mPa・s18 mPa・s 熔点14.1 ℃< -70 ℃10 ℃沸点(760mmHg)274 ℃244 ℃247 ℃闪点(open cup)134 ℃107 ℃110 ℃胺值824 mgKOH786 mgKOH659 mgKOH AHEW活泼氢当量34.035.642.6特点（对比IPDA）和主要用途MXDA1,3-BAC特点低活泼氢当量快速固化良好的耐水性低粘度良好的耐化学品性良好的户外耐候性主要用途地坪漆（室内）地坪漆（室外）胶黏剂胶黏剂防腐涂料石材管道衬里复合材料(风力叶片, 汽车)(phr)100克树脂添加量20% 削减(成本降低)环氧树脂; 双酚A型(jER828)固化剂的成分和特性MXDA 35.6gjER828(low price )24.4g苯甲醇40gIPDA 44.0gjER82816.0g苯甲醇40gMXDA 改性固化剂(MGC 推荐)IPDA 改性固化剂(典型配方)[成分]1,3-BAC 39.4gjER82820.6g 苯甲醇40g1,3-改性固化剂(MGC 推荐)[固化剂特性]色度(加纳法)粘度AHEW(活泼氢当量)MXDA 改性<1550 mPa ・s1091,3-BAC 改性<1420 mPa ・s 100IPDA 改性<1460 mPa ・s106[ 23℃时的固化特性]RCI 表干时间(无尘)外观耐水性(涂布一天后)室外耐侯性MXDA 改性 2.5 hour ★★★★★★★★★★1,3-BAC 改性 2.3hour ★★★★★★★★★★★IPDA 改性4.3hour★★★★★★★★★★[ 23℃条件下1周耐化学品测试]10wt% 硫酸10wt% 醋酸甲苯5wt% 盐雾(35℃, 4周)MXDA 改性★★★★★★★★★★★★★★1,3-BAC 改性★★★★★★★★IPDA 改性★★★★★★★★环氧树脂; 双酚A 型(jER828)环氧树脂; 双酚A 型(jER828)Fig. 固化物室外暴露测试(日本夏天2个月)IPDA 改性固化剂1,3-BAC/IPDA 改性混合固化剂1,3-BAC 改性固化剂如何计算100克树脂添加量(phr)①首先需要知道固化剂的AHEW(活泼氢当量).以下是计算活泼氢当量的方法。

mxda合成1,3bac的合成方程式
摘要：
1.1,3-丁二烯的概述
2.1,3-丁二烯的合成方法
3.mxda 合成1,3-丁二烯的反应方程式
4.结论
正文：
1.1,3-丁二烯的概述
1,3-丁二烯，也称为丁二烯，是一种有机化合物，化学式为C4H6。

它是一种无色、有特殊气味的气体，在常温下几乎不溶于水，但可溶于许多有机溶剂。

1,3-丁二烯广泛应用于橡胶、树脂、涂料、医药等领域，是一种重要的化工原料。

2.1,3-丁二烯的合成方法
1,3-丁二烯的合成方法有很多种，如炔烃加成法、醇解法、卤代烃还原法等。

其中，mxda（甲基丙二酸二甲酯）合成1,3-丁二烯是一种较为常见的方法。

3.mxda 合成1,3-丁二烯的反应方程式
mxda 合成1,3-丁二烯的反应过程分为两步。

首先是mxda 与甲醇在酸性催化下的加成反应，生成1,3-丁二醇：
mxda + CH3OH → 1,3-丁二醇+ HCl
然后，1,3-丁二醇在高温下的脱水反应，生成1,3-丁二烯：
1,3-丁二醇→ 1,3-丁二烯+ H2O
整个反应的化学方程式为：
mxda + CH3OH → 1,3-丁二烯+ HCl + H2O
4.结论
通过mxda 合成1,3-丁二烯的反应方程式，我们可以看到这是一种高效、经济的合成方法。

胶黏剂助剂常用英语缩写[A]AA 乙酰丙酮、乙醛、丙烯酸AB 乙炔炭黑ABFA 偶氮二甲酰胺ABS 丙烯腈-丁二烯-苯乙烯共聚物ABVN 偶氮二异庚腈Ac 丙酮AC 醛胺缩合物ACM 丙烯酸酯橡胶ACOH 醋酸ADA 已二酸AEP N-氨乙基哌嗪AGE 烯丙基缩水甘油醚AH 芳烃AIBN 偶氮二异丁腈AM 丙烯酰胺AN 丙烯腈An 苯胺ANSI 美国国家标准研究所AO 抗氧剂或防老剂APAO 非晶性α-烯烃APHA 美国公共卫生事业协会APR 芳烃石油树脂APS 氨基丙基三乙氧基硅烷、过硫酸铵A-PVA 无规聚乙烯醇AR 丙烯酸酯橡胶、分析纯AS 澳大利亚标准ASC 胶黏剂与密封剂委员会ASTM 美国材料试验学会ATBN 端氨基液体丁腈橡胶ATH 氢氧化铝（三水合氧化铝）ATO 三氧化二锑ATPU 端氨基聚氨酯AU 聚酯型聚氨酯弹性体AV 酸值、表观黏度[B]BA 丙烯酸丁酯、二烯丙基双酚ABAA 正丁醛苯胺缩合物BBP 邻苯二甲酸丁·苄酯BD 1，4-丁二醇、丁二烯双环氧BDDE 1，4-丁二醇缩水甘油醚BDMA 苄基二甲胺BEE 苯偶姻乙醚Bé波美度BF3MFA 三氟化硼单乙胺BGE 丁基缩水甘油醚（501稀释剂）BHT 2，6-二叔丁基对甲酚（264）BIIR 溴化丁基橡胶Bis A 双酚ABis F 双酚FBis S 双酚Sγ-BL γ-丁内酯BMA 甲基丙烯酸丁酯BMI 双马来酰来胺BN 安息香BOA 已二酸苄基辛基酯BOP 苯二甲酸苄基辛基酯BP 聚丁二烯橡胶、二苯酮B．P．英国专利BPA 双酚ABPF 双酚FBPFER 双酚F环氧树脂BPO 过氧化苯甲酰BPO/DMA 过氧化苯甲酰/二甲基苯胺BPPD 过氧化二碳酸双（2-苯基乙氧基）胺BPS 双酚SBQ 对苯醌BQN 对苯醌二肟BR 顺丁橡胶BS 英国标准BT 聚1-丁烯BTA 苯并三氮唑BTDA 苯酮四羧酸二酐[C]CA 醋酸纤维素CAB 醋酸丁酸纤维素CAC 醋酸溶纤剂（乙二醇乙醚醋酸酯）CAP 氯化无规聚丙烯、醋酸丙酸纤维素CAR 碳纤维Cat 催化剂CB 槽法炭黑CBA 化学发泡剂CC 化学成分、导电炭黑CEVA 氯化EVACF 甲酚-甲醛树脂、导电炉黑CHONE 环已酮CHP 异丙苯过氧化氢CHR 氯化（醇）橡胶CHX 环已烷CIP 氯化等规聚丙烯CIIR 氯化丁基橡胶CMC 羧甲基纤维素（钠）CMHEC 羧甲基羧乙基纤维素CMS 羧甲基淀粉CNR 氯化橡胶CP 氯化石蜡CPDA 环戊四酸二酐CPP 氯化聚丙烯CPPD 防老剂4010CPVC 氯化聚氯乙烯CR 氯丁橡胶CRL 氯丁胶乳CS 酪朊、烧碱、玉米淀粉CSA 加拿大标准CSM 氯磺化聚乙烯CTA 三醋酸纤维素CTB 液体丁腈橡胶CTBN 羰羧基液体丁腈橡胶CTE 热膨胀系数CTI 环已烷三异氰酸酯CTPB 羰羧基液体聚丁二烯橡胶CTPU 端羧基聚氨酯CX 环已烷[D]DAA 二丙酮醇DAIP 间苯二甲酸二烯丙酯DAM 顺丁烯二酸二烯丙酯DAP 邻苯二甲酸二烯丙酯DAS 双醛淀粉DATBP 四溴邻苯二甲酸二烯丙酯DBAPA 二丁氨基丙胺DBDPO 十溴二苯醚DBE 高沸点聚合酯类溶剂DBM 马来酸二丁酯DBMP 甲基膦酸二丁酯DBP 邻苯二甲酸二丁酯DBS 癸二酸二丁酯、十二烷基苯磺酸钠DBTDL 二月桂酸二丁基锡DBU 二环咪固化剂DCA 二氰二胺DCBPO 2，4-二氯过氧化苯甲酰DCE 二氯乙烷DCHP 邻苯二甲酸二环已酯DCM 二氯甲烷DCP 过氧化二异丙苯DCPD 过氧化二碳酸二环已酯DDM 二氨基二苯甲烷、十二碳硫醇DDP 邻苯二甲酸二癸酯DDS 二氨基二苯砜DDSA 十二烯基丁二酸酐DEA 二乙醇胺、N，N-二乙基苯胺、二乙氨基乙醇DEAPA 二乙氨基丙胺DEF 二乙基甲酰胺DEG 二甘醇DEP 邻苯二甲酸二乙酯DETA 二乙烯三胺DETDA 二乙基甲苯二胺DETU 二乙烯基硫脲DGE 二缩水甘油醚（600稀释剂）DGEBA 双酚A二给水甘油醚DHA 已二酸二已酯DHP 邻苯二甲酸二庚酯DHXP 邻苯二甲酸二已酯DIBA 已二酸二异丁酯DIBK 二异丁酮DICY 二氰二胺（双氰胺）DIDP 邻苯二甲酸二异癸酯DIN 德国标准DINP 邻苯二甲酸二异壬酯DIOA 已二酸二异辛酯DIOP 邻苯二甲酸二异辛酯DIOS 癸二酸二异辛酯DIOZ 壬二酸二异辛酯DIPE 二异丙醚DIPP 邻苯二甲酸二异戊酯DM 二硫化二苯并噻唑DMA N，N-二甲基乙酰胺DMAE 二甲基氨基乙醇DMAPA 二甲氨基丙胺DMBA 二羟甲基丁酸DMBPH 过氧化叔丁基已烷DMF N，N-二甲基甲酰胺DMIZ 1，2-二甲基咪唑DMM 马来酸二甲酯DMMP 甲基膦酸二甲酯DMP 邻苯二甲酸二甲酯DMP-10 2-二甲氨基甲基苯酚DMP-30 2，4，6-三（二甲氨基甲基）苯酚DMPA 二羟甲丙酸FMPDA N，N-二甲基对苯二胺DMSO 二甲基亚砜DMT 对苯二甲酸二甲酯DMTDA 二甲硫基甲苯二胺DNA 已二酸二壬酯DNOP 邻苯二甲酸二正辛酯DNP 邻苯二甲酸二壬酯DNPD 防老剂DNPDNPT 发泡剂HDO 二氧六环（二噁烷）DOA 已二酸二辛酯DODP 邻苯二甲酸二辛基癸基酯DOIP 间苯二甲酸二辛酯DOM 马来酸二辛酯DOP 邻苯二甲酸二辛酯DOS 癸二酸二辛酯DP 聚合度DPA 二苯胺DPG 二苯胍DPP 邻苯二甲酸二丙酯、二酚基丙烷（双酚A）DPPD防老剂HDPT N，N’-二亚硝基五次甲基四胺（发泡剂H）D．S．取代度DSC 示差扫描量热法DSB 十二烷基苯磺酸DTA 差热分析法、二乙烯三胺DTBP 二叔丁基过氧化物DVB 二乙烯基苯[E]EA 丙烯酸乙酯EAc 醋（乙）酸乙酯EAL 乙醇EB 水性环氧丙烯酸酯EC 乙基纤维素ECH 环氧氯丙烷EDA 乙二胺EDTA 乙二胺四乙酸EEP 3-乙氧基丙酸乙酯EEW 环氧当量EG 乙二醇EGDA 二丙烯酸乙二醇酯EGDE 乙二醇二缩水甘油醚（669稀释剂）EGDMA 双甲基丙烯酸乙二醇酯2-EI 2-乙基咪唑Em 乳化剂EMA 甲基丙烯酸乙酯EMI-2，4 2-乙基-4-甲基咪唑EP 环氧树脂E-PVC 乳液法聚氯乙烯（糊树脂）E-SBR 乳液聚合丁苯橡胶ESO 环氧大豆油ET 高温ETA 乙醇胺ETBN 端环氧基液体丁腈橡胶ETPDMS 端环氧基聚硅氧烷ETU 乙烯基硫脲EU 聚醚型聚氨酯橡胶EV 环氧值EVA 乙烯-醋酸乙烯共聚物EVCL 乙烯-氯乙烯乳液[F]FDA 食品及药物管理局（美国）FR 阻燃剂F．P．法国专利[G]GB 中国标准GB/T 国家推荐标准GC 气相色谱法GDE 乙二醇二甲醚GF 玻璃纤维GL 甘油、重质碳酸钙GMA 甲基丙烯酸缩水甘油酯GMF 对苯醌二肟GO 乙二醛GPO 凝胶渗透色谱法GPF 通用炭黑GR-M 氯丁橡胶GR-N 丁腈橡胶GR-P 聚硫橡胶GR-S 丁苯橡胶GTT 玻璃化转变温度[H]HA 环烷酸HAC 醋（乙）酸HAF 高耐磨炉黑HAPs 有害气体污染物目录HBB 六溴苯HBCD 六溴环十二烷HBMC 羟丁基甲基纤维素HCH/Co 过氧化环已酮/环烷酸钴HCPE 高氯化聚乙烯HD 1，6-已二胺HAD 已二胺HDI 1，6-已二异氰酸酯HDT 热变形温度HEA 丙烯酸-2-羟乙酯HEC 羟乙基纤维素HEMA 甲基丙烯酸-2-羟乙酯HEMC 羟乙基甲基纤维素HET 氯茵酸酐HEXA 六亚甲基四HFAH 六氟丙酮水合物HHPA 六氢苯酐HMDA 已二胺HMDI 氢化二苯甲烷二异氰酸酯H-MNA 氢化甲基纳迪克酸酐HMP（A）六甲基磷酸三酰胺HPA 丙烯酸-2-羟丙酯HPC 羟丙基甲基纤维素HQ 氢醌（对苯二酚）HQEE 对苯二酚二羟乙基醚HSE 安全、环境、健康HS 高苯乙烯橡胶HTBN 端羟基液体丁腈橡胶HTDI 甲苯环已基二异氰酸酯THE 端羟基聚醚HTPB 端羟基液体聚丁二烯橡胶[I]IFR 民泡阻燃剂IFT 界面张力IIR 丁基橡胶IM 聚异丁烯IMDA 咪唑IPA 异丙醇、间苯二甲酸IPDA 异佛尔酮二胺IPDI 异佛尔酮二异氰酸酯IPP 二异丙基过氧化二碳酸酯ISAF 中超耐磨炭黑ISO 国际标准化组织ITBN 端异氰酸酯基丁腈橡胶ITPB 端异氰酸酯基聚丁二烯IV 特性黏度[K]K 乙醛苯胺缩合物KPS 过硫酸钾[L]LCR 液体氯丁橡胶LD50半致死剂量LMP 低聚物LMW 低相对分子质量LNBR 液体丁腈橡胶LOI 极限氧指数L．P．石油醚LPB 液体聚丁二烯LPO 过氧化二月桂酰（引发剂B）LP 实验试剂Ltx 胶乳LV 低黏度[M]MA 丙烯酸甲酯、马来酸酐MAA 甲基丙烯酸MAC 最高容许浓度MAF 中超耐磨炉黑MAL 甲醇MBI 2-巯基苯并咪唑MBS 甲基丙烯酸甲酯-丁二烯-苯乙烯共聚物MBT 2-巯基苯并噻唑MC 甲基纤维素、微胶囊MCB 氯苯MDA 二氨基二苯甲烷、烷二胺MDEA 甲基二乙醇胺MDI 二苯甲烷-4，4’-二异氰酸酯ME 甲基丙烯酸环氧树脂MEA 一乙醇胺MEHQ 氢醌单甲醚MEK 甲乙酮（丁酮）MEKP 过氧化甲乙酮MEKP/Co 过氧化甲酮/环烷酸钴MF 三聚氰胺甲醛树脂MFT 最低成膜温度MHEC 甲基羟乙基纤维素MI 云母、熔体指数MIBK 甲异丁酮MIL 美国军用标准MIPK 甲基异丙基甲酮MMA 甲基丙烯酸甲酯MNA 甲基纳迪克酸酐MOCA 3，3’-二氯-4，4’-二氨基二苯甲烷（莫卡）mol 摩尔MP 熔点MPDA 间苯二胺MPF 蜜胺-苯酚-甲醛树脂MPO 改性聚苯醚MS α-甲基叔丁基醚MTBE 甲基叔丁基醚MTBN 端巯基液体丁腈橡胶M．V．门尼黏度MW 相对分子质量MED 相对分子质量分布MX 间二甲苯MXDA 间苯二甲胺[N]NA 纳迪克酸酐NBA 正丁醇NBR 丁腈橡胶NBR-C 羧基丁腈橡胶NDI 萘-1，5-二异氰酸酯NDPA N-亚硝基二苯胺NF 法国标准N-MAM N-羧甲基丙烯酰胺NO 环烷油NMP N-甲基-2-吡咯烷酮NMR 核磁共振NPG 新戊二醇NR 天然橡胶NVM 不挥发物[O]OBSH 4，4’-氧代双苯磺酰肼OHV 羟值OI 氧指数OMC 氧化微晶蜡OMS 无臭石油溶剂OSHA 职业安全和保健管理局OTD 邻甲苯二胺OX 草酸Oxin 8-羟基喹啉[P]PA 苯酐PAA 聚丙烯酸PAES 聚苯醚砜PAL 丙醇PAM 聚丙烯酰胺PAN 苯基-α-萘胺PAPA 聚壬二酸酐、聚芳酰胺PAPI 多亚甲基多苯基多异氰酸酯PASF 聚芳砜PB 聚丁二烯、聚丁烯PBN 苯基-β-萘胺PC 聚碳酸酯PCR 聚氯丁二烯PDA 丙二胺PDO 1，3-丙二醇PEEK 聚醚醚酮PEG 聚乙二醇PEHA 五乙烯六胺PEI 聚醚砜亚胺PEO 聚氧化乙烯（聚环氧乙烷）PES 聚醚砜PF 酚醛树脂PG 丙二醇、没食子酸丙酯PGE 苯基缩水甘油醚（690稀释剂）PHR 每100份树脂的份数PI 聚酰亚胺、聚异戊二烯PIB 聚异丁烯PM 丙二醇甲醚PMA 聚马来酸酐、丙二醇甲醚醋酸酯PMAA 聚甲基丙烯酸PMDA 均苯四甲酸二酐PMMA 聚甲基丙烯酸甲酯PMP 丙二醇甲醚丙酸酯PMS 聚α-甲基苯乙烯PN 波兰国家标准PNA 苯基-β-萘胺PNBR 粉末丁腈橡胶POE 聚氧化乙烯POP 对辛基苯酚PPA 多聚磷酸PPD 六氢吡啶、对苯二胺PPESK 聚芳醚砜酮PPG 聚丙二醇PPI 聚异氰酸酯PPTA 聚对苯二甲酰对苯二胺（芳纶）PSBRL 丁苯吡胶乳PSO 聚砜PSPA 聚癸二酸酐PTBP 对叔丁基苯酚PTHF 聚四氢呋喃PTMG 聚四氢呋喃二醇PTR 聚硫橡胶PU 聚氨酯PUR 聚氨酯橡胶PV 叔丁基过氧化特戊酸酯PVA（L）聚乙烯醇PVAc 聚醋酸乙烯酯PVB 聚乙烯醇缩丁醛PVCA 氯乙烯-醋酸乙烯共聚物PVFM 聚乙烯醇缩甲醛PVP 聚乙烯吡咯烷酮PW 石蜡[R]RA 松香酸RF 间苯二酚甲醛树脂RFL 间苯二酚甲醛乳液RH 相对湿度RI 折射率RPO 橡胶操作油RT 室温[S]S 硫黄SA 硬脂酸、氨基磺酸SAA 表面活性剂、丁二酸酐SAC 硅铝炭黑SAF 超耐磨炉黑SBR 丁苯橡胶SBRL 丁苯胶乳SBS 苯乙烯-丁二烯-苯乙烯嵌段共聚物SDH 癸二酸二酰肼SDS 苯乙烯-二烯烃-苯乙烯嵌段共聚物、十二烷基硫酸钠SEM 扫描电子显微镜SGP 淀粉接枝共聚物SIS 苯乙烯-异戊二烯-苯乙烯嵌段共聚物SLS 十二烷基硫酸钠SM 苯乙烯单体SP 溶解度参数SPCP 五苯酚钠SRF 半补强炉黑S-SBE 溶聚丁苯橡胶S．T．表面张力STP 三聚磷酸钠[T]TBA 四溴双酚ATBAER 四溴双酚A环氧树脂TBB 四溴丁烷TBC 对叔丁基邻苯二酚、柠檬酸三丁酯TBP 磷酸三丁酯、三溴苯酚TBPA 四溴邻苯二甲酸TBPB 酐叔丁基过苯甲酸酯TBPO 叔丁基过氧化氢TBS 四溴双酚STBT 钛酸四丁酯TCAA 三氯异氰尿酸TCE 三氯乙烯TCP 磷酸三甲苯酯TEA 三乙醇胺TETA 三乙烯四胺[U]UF 脲醛树脂UP 不饱和聚酯树脂UPVC 未增塑聚氯乙烯UV 紫外线[V]VAc 醋酸乙烯VAE 醋酸乙烯-乙烯共聚乳液VC/VAc 氯乙烯-醋酸乙烯共聚物VOC 挥发性有机化合物VTMS 乙烯基三甲氧基硅烷[W]WBPU 水性聚氨酯WPE 环氧当量[X]XCF特导电炉黑XCRL 羧基氯丁胶乳XDI 苯二亚甲基二异氰酸酯XFR 二甲苯甲醛树脂XNBR 羧基丁腈橡胶XNBRL 羧基丁腈胶乳XPS X射线光电子光谱法XSBR 羧基丁苯橡胶XSBRL 羧基丁苯胶乳xyL 二甲苯[Y]YSBR 热塑性丁苯橡胶YXSBR 热塑性羧基丁苯橡胶[Z]ZB 硼酸锌ZBDC 促进剂BZZDC 促进剂EZZDMD 促进剂PZZO 氧化锌ZS 硬脂酸锌。

固化剂原料MXDA ＆1,3-BAC技术资料联系方式中国上海菱晓贸易有限ޜਨेӜ࠶ޜਨ ᵾ࣏地址：ेӜᐲᵍ䱣४ьй⧟ѝ䐟 ਧ⧠ԓ᷿࡙བྷ৖ ᇔ电话：010-8454 9884传真：************手机：139****4356结构和特性MXDA1,3-BAC IPDA 化学结构分子量136.1142.2170.3密度(d20) 1.0520.9420.920粘度(25℃) 6.8 mPa・s9.1 mPa・s18 mPa・s 熔点14.1 ℃< -70 ℃10 ℃沸点(760mmHg)274 ℃244 ℃247 ℃闪点(open cup)134 ℃107 ℃110 ℃胺值824 mgKOH786 mgKOH659 mgKOH AHEW活泼氢当量34.035.642.6特点（对比IPDA）和主要用途MXDA1,3-BAC特点低活泼氢当量快速固化良好的耐水性低粘度良好的耐化学品性良好的户外耐候性主要用途地坪漆（室内）地坪漆（室外）胶黏剂胶黏剂防腐涂料石材管道衬里复合材料(风力叶片, 汽车)(phr)100克树脂添加量20% 削减(成本降低)环氧树脂; 双酚A型(jER828)固化剂的成分和特性MXDA 35.6gjER828(low price )24.4g苯甲醇40gIPDA 44.0gjER82816.0g苯甲醇40gMXDA 改性固化剂(MGC 推荐)IPDA 改性固化剂(典型配方)[成分]1,3-BAC 39.4gjER82820.6g 苯甲醇40g1,3-改性固化剂(MGC 推荐)[固化剂特性]色度(加纳法)粘度AHEW(活泼氢当量)MXDA 改性<1550 mPa ・s1091,3-BAC 改性<1420 mPa ・s 100IPDA 改性<1460 mPa ・s106[ 23℃时的固化特性]RCI 表干时间(无尘)外观耐水性(涂布一天后)室外耐侯性MXDA 改性 2.5 hour ★★★★★★★★★★1,3-BAC 改性 2.3hour ★★★★★★★★★★★IPDA 改性4.3hour★★★★★★★★★★[ 23℃条件下1周耐化学品测试]10wt% 硫酸10wt% 醋酸甲苯5wt% 盐雾(35℃, 4周)MXDA 改性★★★★★★★★★★★★★★1,3-BAC 改性★★★★★★★★IPDA 改性★★★★★★★★环氧树脂; 双酚A 型(jER828)环氧树脂; 双酚A 型(jER828)Fig. 固化物室外暴露测试(日本夏天2个月)IPDA 改性固化剂1,3-BAC/IPDA 改性混合固化剂1,3-BAC 改性固化剂如何计算100克树脂添加量(phr)①首先需要知道固化剂的AHEW(活泼氢当量).以下是计算活泼氢当量的方法。

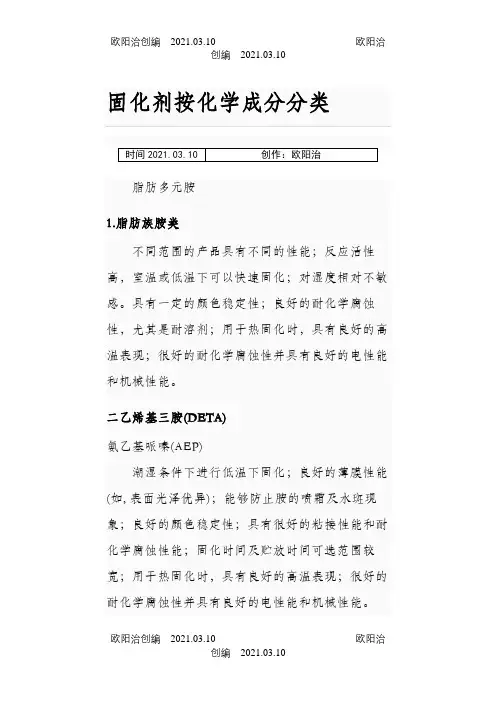

脂肪多元胺1.脂肪族胺类不同范围的产品具有不同的性能；反应活性高，室温或低温下可以快速固化；对湿度相对不敏感。

具有一定的颜色稳定性；良好的耐化学腐蚀性，尤其是耐溶剂；用于热固化时，具有良好的高温表现；很好的耐化学腐蚀性并具有良好的电性能和机械性能。

二乙烯基三胺(DETA)氨乙基哌嗪(AEP)潮湿条件下进行低温下固化；良好的薄膜性能(如, 表面光泽优异)；能够防止胺的喷霜及水斑现象；良好的颜色稳定性；具有很好的粘接性能和耐化学腐蚀性能；固化时间及贮放时间可选范围较宽；用于热固化时，具有良好的高温表现；很好的耐化学腐蚀性并具有良好的电性能和机械性能。

1,2, 二氨基环己烷(DACH)异佛尔酮二胺(IPDA)亚甲基双环己烷胺(4,4'-PACM)乙二胺EDA H2NCH2CH2NH2 分子量60 活泼氢当量15 无色液体每100份标准树脂用6-8份性能：有毒、有刺激臭味，挥发性大、粘度低、可室温快速固化。

用于粘接、浇注、涂料。

该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。

但它们放热量大、适用期短。

一般而言它们分子量越大受配合量影响越小。

长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。

二乙烯三胺DETA H2NC2H4NHC2H4NH2 分子量103 活泼氢当量20.6 无色液体每100份标准树脂用8-11份。

固化：20℃2小时+100℃30分钟或20℃4天。

性能：适用期50克25℃45分钟，热变形温度95-124℃，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率5.5%，冲击强度0.4尺-磅/寸洛氏硬度99-108。

介电常数（50赫、23℃）4.1 功率因数（50赫、23℃）0.009 体积电阻2x1016Ω-cm 常温固化、毒性大、放热量大、适用期短。

三乙烯四胺 TETAH2NC2H4NHC2H4NHC2H4NH2分子量146 活泼氢当量24.3 无色粘稠液体每100份标准树脂用10-13份固化：20℃2小时+100℃30分钟或20℃7天。

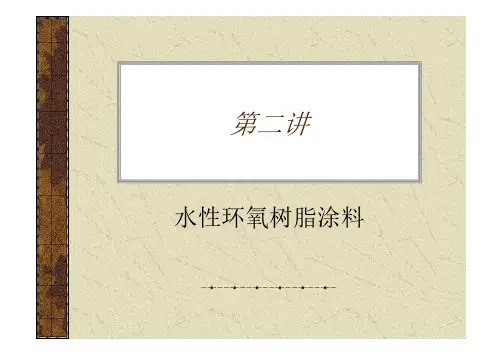

水性环氧树脂涂料涂料工业的发展方向向低VOC、高效、节能、生态方向发展环境友好型涂料1.粉末涂料2.辐射固化涂料（UV/EB系统）3.水性涂料4.高固体份涂料5.无溶剂型涂料。

水性涂料的特点以水为溶剂，节省能源，无火灾危险，易实现自动化水热容量及蒸发潜热高580cal/g=40.63kj/mol，增加烘干，常耐蚀性较相应溶剂型低涂膜的耐水性对水敏感的材料受限制水的表面张力比有机溶剂要高，常需采用醇醚类溶剂以降低表涂膜干燥后有表面活性剂的游离问题室温干燥型水性涂料，温度和湿度影响水性涂料施工水性环氧树脂涂料的分类按成膜方式分类室温固化型、烘烤型和室温非交联干燥型室温固化型--采用胺或羧酸类固化剂和环氧基团反应烘烤固化型--环氧树脂成盐改性或乳化等方式使其存1，固化剂DICY（双氰胺）、酚醛树脂通过活性氢和环氧基团反应2，固化剂尿醛树脂、水溶性氨基树脂或其它树脂等通过固化剂和环氧树脂主体上的仲醇或侧链部位上的羧基、羟基等官能团反应，通常需要酸进行催化反应。

按包装形式分类单组份型和双组份型两大类，少部分为三组份型1.室温固化的水性环氧-胺、环氧-羧酸体系均为双组份型。

2.水溶性环氧树脂一般为双组份型，其固化剂常采用HMMM(蜜胺树脂)。

3.单组份型（很少）环氧改性丙烯酸乳液（自交联和非交联型）环氧-酚醛乳液环氧-DICY乳液环氧树脂为母体,丙烯酸类单体接枝共聚物或封闭型异氰酸酯自交联阴极电泳漆。

按使用场合分类电泳涂料：环氧树脂胺中和或扩链后胺改性两种方法内外墙乳胶涂料：用不饱和单体聚合成的“壳”，将食品罐头内壁防腐涂料：反应型乳化剂乳化环氧/酚醛式。

室温固化水性环氧涂料的发展历史第一代室温固化水性环氧树脂涂料Casmide 3601.液体环氧树脂和经过成盐的水溶性胺类固化剂混合，使得液体树脂以乳液形式水性化。

不适用金属物件上，其耐腐蚀能力较差，可配成零VOC型，液体树脂有良好的施工性，流变性和无须助溶剂就能达到良好的聚结。

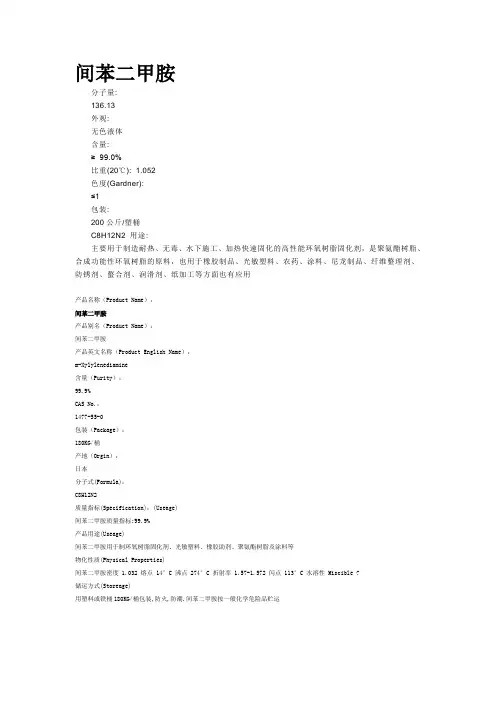

间苯二甲胺分子量:136.13外观:无色液体含量:≥ 99.0%比重(20℃): 1.052色度(Gardner):≤1包装:200公斤/塑桶C8H12N2 用途:主要用于制造耐热、无毒、水下施工、加热快速固化的高性能环氧树脂固化剂，是聚氨酯树脂、合成功能性环氧树脂的原料，也用于橡胶制品、光敏塑料、农药、涂料、尼龙制品、纤维整理剂、防锈剂、螯合剂、润滑剂、纸加工等方面也有应用产品名称（Product Name）：间苯二甲胺产品别名（Product Name）：间苯二甲胺产品英文名称（Product English Name）：m-Xylylenediamine含量（Purity）：99.9%CAS No.：1477-55-0包装（Package）：180KG/桶产地（Orgin）：日本分子式(Formula)：C8H12N2质量指标(Specification)：(Useage)间苯二甲胺质量指标;99.9%产品用途(Useage)间苯二甲胺用于制环氧树脂固化剂、光敏塑料、橡胶助剂、聚氨酯树脂及涂料等物化性质(Physical Properties)间苯二甲胺密度 1.032 熔点 14°C 沸点 274°C 折射率 1.57-1.572 闪点 113°C 水溶性 Miscible ?储运方式(Storeage)用塑料或铁桶180KG/桶包装,防火,防潮.间苯二甲胺按一般化学危险品贮运苯二甲胺又称间苯二甲胺、间二甲苯甲胺，是以间苯二甲胺为主要成分．含有一定量对苯二甲胺的混合物，无色或微黄色透明液体，分子量136.2,相对密度(20 ℃／4℃)1．051，凝固点14．1℃．沸点248℃，闪点143℃，折射率1．5790，粘度(20℃)6．8mPa·s。

溶于水、甲醇、乙醇、丁醇、丙酮、丁酮、氯仿、苯、甲苯、二甲苯、吡啶、乙醚、醋酸乙酯，难溶于石油醚、正己烷、环己烷。

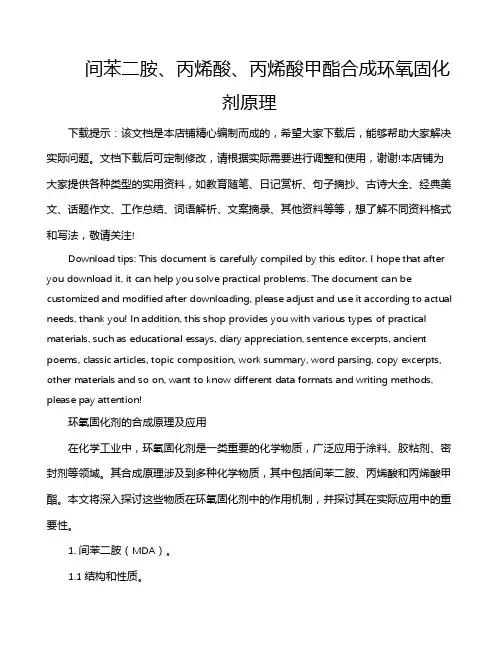

间苯二胺、丙烯酸、丙烯酸甲酯合成环氧固化剂原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!环氧固化剂的合成原理及应用在化学工业中，环氧固化剂是一类重要的化学物质，广泛应用于涂料、胶粘剂、密封剂等领域。

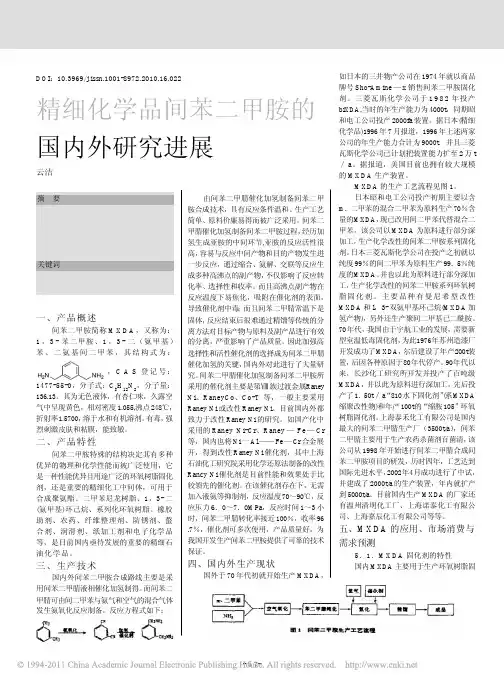

精细化学品间苯二甲胺的合成与应用摘要：综述了间苯二甲胺的合成方法,分析了以间苯二甲腈为原料、经Co 和Ni为主催化剂催化加氢制备间苯二甲胺的工艺。

对间苯二甲胺在环氧树脂固化剂、聚氨酯等产品生产中的应用进行了阐述。

关键词：间苯二甲胺;合成;应用前言间苯二甲胺(MXDA)是一种无色、具有杏仁味的液体,是重要的有机原料中间体,常温固化性能优异,耐热性、耐水性、耐化学腐蚀性能好。

主要用于制造环氧树脂固化剂,也可作为光敏塑料、聚氨酯树脂、橡胶助剂、尼龙制品等的原料。

此外,在螯合剂、农药、润滑剂、纤维稳定剂、表面活性剂等方面也有应用,是目前国内需要重点发展的精细石油化学品[1]。

1. 合成方法目前,国内基本上采用间苯二甲腈催化加氢制取间苯二甲胺。

该路线由于具有反应条件温和、生产工艺简单、原料价廉易得而被广泛采用。

该路线由原料间苯二甲腈经亚胺生成中间产物间腈基苯甲胺,进一步催化加氢生成目标产物间苯二甲胺。

此反应体系中生成的中间体亚胺的反应活性很高,易脱氨生成聚合物和甲基取代物,且易与反应中间产物及目的产物发生缩合、胺解、交联等反应,生成多种高沸点副产物,影响反应转化率、选择性和收率;高沸点副产物在反应温度下易焦化,从而吸附在催化剂上,导致催化剂活性降低。

因此,必须增强催化剂对亚胺不饱和中间体的吸附。

国内外主要针对过程中使用的催化剂活性和选择性进行了大量研究。

目前,所用的催化剂基本上分为两大类,即以Co 为主的催化剂和以Ni为主的催化剂。

1.1 以Co为主的催化剂SaitoM等[2]采用八羰基二钴为催化剂,以间苯二甲腈为原料,在反应温度160℃、压力26. 0 MPa下,以间二甲苯为溶剂,液氨为抑制剂,制备间苯二甲胺的收率为94% ~96%。

Kurek P R等[3]采用以Co为主催化剂,添加Cu、Cr、Mn、Mo、Mg等制得负载型Co催化剂,间苯二甲腈为原料,间二甲苯为溶剂,在反应温度100℃、反应压力26 MPa下,制备间苯二甲胺的收率为92. 2%。

mxda合成1,3bac的合成方程式（原创版）目录1.概述2.mxda 合成 1,3-bac 的反应原理3.mxda 合成 1,3-bac 的合成方程式4.总结正文1.概述mxda（甲氧基二氢吲哚酸）是一种有机化合物，常用于合成其他化合物，如 1,3-bac（1,3-二氢 -2-苯并咪唑 -6-羧酸）。

mxda 合成 1,3-bac 的过程涉及多步反应，下面我们将详细介绍其合成原理和方程式。

2.mxda 合成 1,3-bac 的反应原理mxda 合成 1,3-bac 的过程可以分为以下几个步骤：a.mxda 与胺类化合物反应，生成取代胺。

b.取代胺与亚硝酸钠反应，生成重氮化合物。

c.重氮化合物与邻苯二胺反应，生成偶氮染料。

d.偶氮染料经过闭环反应，生成 1,3-bac。

3.mxda 合成 1,3-bac 的合成方程式下面是 mxda 合成 1,3-bac 的具体反应方程式：C9H7NO3 + RNH2 → C9H7NO2 + RNH3+RNH3+ + NaNO2 → RN=NO2+ + Na+RN=NO2+ + 2C6H4N2H2 → R-C6H4-N=N-C6H4-RR-C6H4-N=N-C6H4-R + H2O → R-C6H4-N(OH)-C6H4-RR-C6H4-N(OH)-C6H4-R + H2SO4 → R-C6H4-N(OH)-C6H4-RSO4R-C6H4-N(OH)-C6H4-RSO4 + 2NaOH → R-C6H4-N(OH)-C6H4-R(OH)2 + Na2SO4R-C6H4-N(OH)-C6H4-R(OH)2 → R-C6H4-N(OH)-C6H4-COOH通过以上步骤，mxda 成功转化为 1,3-bac。

4.总结mxda 合成 1,3-bac 的过程涉及多步反应，需要精细的设计和操作。

基于1,3-环己二甲胺水性环氧固化剂的合成与性能
孙鑫;熊涛;谢赛情;张一甫
【期刊名称】《涂料工业》
【年(卷),期】2022(52)1
【摘要】以1,3-环己二甲胺(1,3-BAC)和三乙烯四胺(TETA)作为基础胺,聚乙二醇
二缩水甘油醚(PEGDGE)、环氧树脂(E51)为扩链剂,正丁基缩水甘油醚(BGE)为封端剂,合成1,3-BAC水性环氧固化剂。

探讨了最佳的反应条件,采用红外光谱(FT-IR)、差示扫描量热仪(DSC)对水性环氧固化剂进行了分析与表征,并考察了水性环氧固化剂的固化性能。

结果表明:合成了1,3-BAC水性环氧固化剂;DSC表明水性环氧固
化剂与环氧树脂E51固化时,其表观活化能△E低于60 kJ/mol,具有室温固化特性。

在活泼氢与环氧基物质的量比为1.1∶1时,固化7 d后涂膜硬度2H,附着力1级,柔韧性1 mm,室温浸水240 h漆膜表观完好,耐酸碱性优异。

【总页数】7页(P33-39)
【作者】孙鑫;熊涛;谢赛情;张一甫
【作者单位】广西大学资源环境与材料学院
【正文语种】中文
【中图分类】TQ630.493
【相关文献】
1.以电加热方式制备水性环氧−胺类乳化型固化剂及以其制备的水性环氧乳液的室温固化性能
2.新型水性环氧固化剂的合成及其在水性环氧防腐涂料中的应用
3.蓖
麻油基水性环氧固化剂的合成及性能4.新型非离子型水性环氧固化剂的合成及性能研究5.潜伏性环氧固化剂的制备及其水性环氧涂料的性能研究
因版权原因，仅展示原文概要，查看原文内容请购买。
