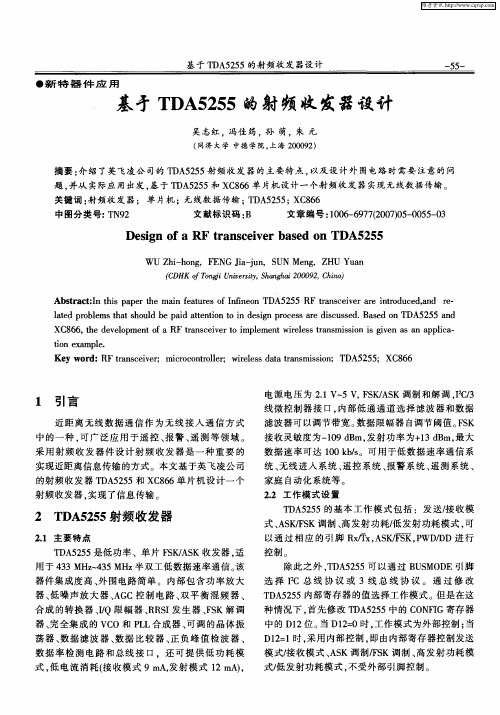

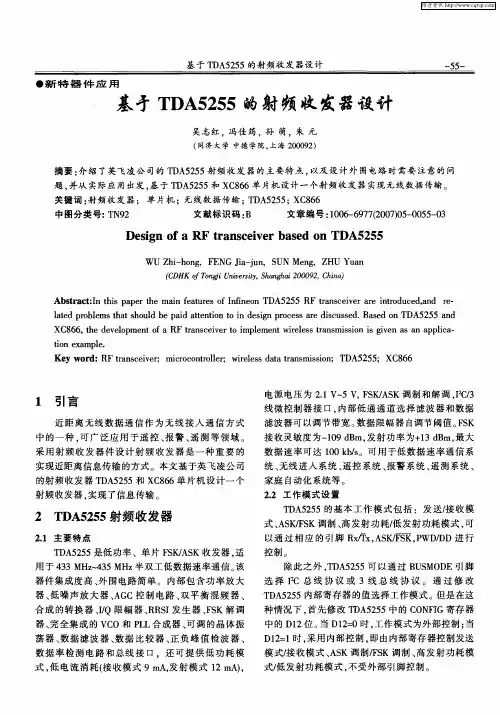

基于tda5255的射频收发器设计

125k收发射频电路设计射频电路设计在现代通信技术中起着至关重要的作用。

简单来说，射频电路是指用于处理无线信号的电路。

无论是在无线通信系统、雷达系统、卫星通信系统还是其他无线应用中，射频电路设计都扮演着关键角色。

射频电路设计的目标是实现高性能的无线传输，其中包括高传输速率、低功耗和低噪声等要求。

设计一套成功的射频电路需要考虑众多因素，例如频率选择、信号放大、滤波、混频、解调和调制等。

在这些方面，我们需要充分利用现代集成电路技术和数学建模工具。

在射频电路设计中，频率选择是一个关键步骤。

它涉及到选定合适的射频载波频率，以确保传输的稳定性和可靠性。

常用的频率选择方法包括采用滤波器和频率合成器。

滤波器可以帮助我们消除不必要的信号干扰和噪声，而频率合成器则可以用于合成所需的射频信号。

信号放大是射频电路设计的另一个关键方面。

在无线通信中，信号通常会在传输过程中衰减。

为了保证信号的强度和质量，我们需要设计合适的放大电路。

常见的信号放大方法包括使用功率放大器和中频放大器。

功率放大器可用于增强信号的输出功率，而中频放大器则可用于放大接收信号。

滤波在射频电路设计中起到了至关重要的作用。

它可以帮助我们去除有害的干扰和杂散信号，以及限制无线信号的带宽。

常见的滤波器类型包括低通滤波器、带通滤波器和高通滤波器。

根据具体应用的要求，设计师可以选择合适的滤波器进行射频电路设计。

混频是无线通信系统中的常见操作。

它可以将射频信号与局部振荡器的信号进行乘积运算，从而将射频信号转换为更低的中频信号。

通过混频，我们可以进行调制和解调等处理。

混频器的设计需要考虑到阻带和带宽等因素，以确保正确的信号转换和传输。

调制是射频电路设计中的重要部分，它决定了无线信号的传输方式。

常见的调制技术包括幅度调制、频率调制和相位调制。

设计者需要根据特定应用的需求选择合适的调制技术，并设计相应的调制电路。

在射频电路设计的过程中，需要密切关注功耗和噪声。

功耗是射频电路设计中需要平衡的重要指标。

125k收发射频电路设计
收发射频电路设计通常是指在无线通信系统中，设计用于收发射频信号的电路，包括接收
机和发射机。

在收发射频电路设计中，主要涉及到以下几个方面：
1. 射频信号处理：射频信号通常是高频信号，需要进行放大、滤波、混频、解调等处理。

在设
计中，需要选择合适的放大器、滤波器、混频器、解调器等元件，并合理搭配它们的参数和电
路结构，以获得预期的电路性能。

2. 收发切换：在收发射频电路中，往往需要在接收和发射之间进行切换，以避免互相干扰。

在
设计中，需要选择合适的开关和切换电路，以实现可靠的收发切换。

3. 小信号放大和混频：射频信号通常是微弱的，需要经过放大和混频来提高信噪比。

在设计中，需要选择合适的放大器和混频器，并合理搭配它们的参数和电路结构，以获得良好的信号处理
效果。

4. 射频功率放大：在发射端，需要将射频信号放大到足够的功率，以满足通信距离和覆盖范围
的要求。

在设计中，需要选择合适的功放器和控制电路，以实现稳定可靠的射频功率放大。

5. 射频滤波和匹配：在收发射频电路中，通常需要进行滤波和匹配，以滤除不需要的频率分量
和提高信号匹配度。

在设计中，需要选择合适的滤波器和匹配网络，以实现良好的频率选择性
和信号传输效率。

总之，收发射频电路设计是无线通信系统中非常重要和复杂的一环，需要综合考虑射频电路、
信号处理、功率放大、滤波和匹配等多个方面的问题，以实现高性能、稳定可靠的无线通信。

125k收发射频电路设计射频电路设计是无线通信系统中非常重要的一部分，该设计主要涉及到信号传输、接收和发射等方面。

在今天的科技发展中，无线通信已经成为现代社会不可或缺的一部分，这就使得射频电路设计显得尤为重要。

首先，射频电路设计需要考虑的一个重要因素是频率范围。

不同的无线通信系统需要在不同的频段上运行，因此射频电路设计需要根据具体的频率范围进行相应的优化。

这包括选择合适的器件和元件，以保证信号传输的稳定性和可靠性。

其次，射频电路设计还需要考虑信号传输的质量和距离。

在无线通信中，信号的传输质量直接影响到通信的可靠性和稳定性。

因此，射频电路设计需要通过合理的布局和优化的参数选择，以确保信号在传输过程中尽可能地减少衰减和失真。

另外，射频电路设计还需要考虑功耗和功率输出的问题。

在设计中，要尽可能地降低功耗，提高效率。

同时，还需要保证足够的功率输出，以满足通信系统的要求。

这需要在器件选择和电路设计中平衡功耗和功率输出的关系。

此外，射频电路设计还需要考虑抗干扰和抗干扰能力。

在无线通信中，由于环境的复杂性和其他无线设备的存在，射频信号很容易受到干扰。

因此，射频电路设计需要采取一系列的措施，以提高电路的抗干扰能力，确保通信的稳定性和可靠性。

最后，射频电路设计需要充分考虑系统的成本和制造可行性。

在设计中，需要平衡各种因素，如器件成本、生产工艺和设计复杂度等，以确保射频电路设计的可行性和经济性。

总之，射频电路设计是无线通信系统中不可或缺的一部分，它涉及到信号传输、接收和发射等方面。

在设计过程中，需要考虑频率范围、信号质量、功耗和功率输出、抗干扰能力以及成本和制造可行性等因素。

通过合理的设计和优化，可以确保射频电路的稳定性和可靠性，提高无线通信系统的性能。

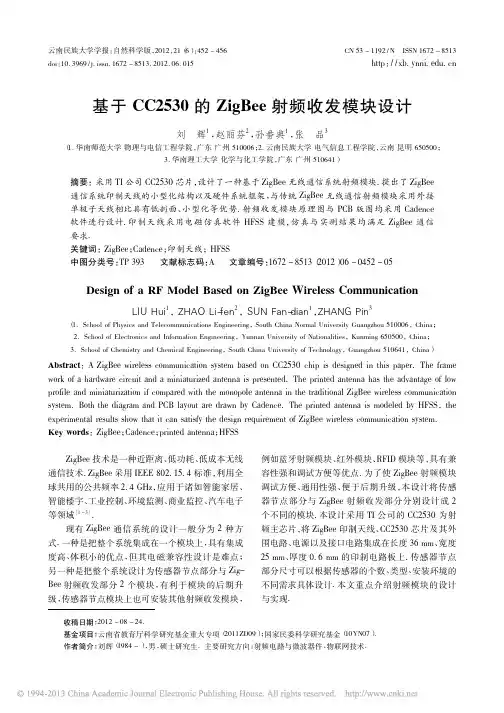

云南民族大学学报：自然科学版，2012，21（6）：452 456CN 53－1192/N ISSN 1672－8513doi ：10．3969/j．issn．1672－8513．2012．06．015http ：//收稿日期：2012－08－24．基金项目：云南省教育厅科学研究基金重大专项（2011ZD09）；国家民委科学研究基金（10YN07）．作者简介：刘辉（1984－），男，硕士研究生．主要研究方向：射频电路与微波器件、物联网技术．基于CC2530的ZigBee 射频收发模块设计刘辉1，赵丽芬2，孙番典1，张品3（1．华南师范大学物理与电信工程学院，广东广州510006；2．云南民族大学电气信息工程学院，云南昆明650500；3．华南理工大学化学与化工学院，广东广州510641）摘要：采用TI 公司CC2530芯片，设计了一种基于ZigBee 无线通信系统射频模块．提出了ZigBee通信系统印制天线的小型化结构以及硬件系统框架，与传统ZigBee 无线通信射频模块采用外接单极子天线相比具有低剖面、小型化等优势．射频收发模块原理图与PCB 版图均采用Cadence 软件进行设计．印制天线采用电磁仿真软件HFSS 建模，仿真与实测结果均满足ZigBee 通信要求．关键词：ZigBee ；Cadence ；印制天线；HFSS 中图分类号：TP 393文献标志码：A 文章编号：1672－8513（2012）06－0452－05Design of a RF Model Based on ZigBee Wireless CommunicationLIU Hui 1，ZHAO Li-fen 2，SUN Fan-dian 1，ZHANG Pin 3（1．School of Physics and Telecommunications Engineering ，South China Normal University Guangzhou 510006，China ；2．School of Electronics and Information Engineering ，Yunnan University of Nationalities ，Kunming 650500，China ；3．School of Chemistry and Chemical Engineering ，South China University of Technology ，Guangzhou 510641，China ）Abstract ：A ZigBee wireless communication system based on CC2530chip is designed in this paper．The frame work of a hardware circuit and a miniaturized antenna is presented．The printed antenna has the advantage of low profile and miniaturization if compared with the monopole antenna in the traditional ZigBee wireless communication system．Both the diagram and PCB layout are drawn by Cadence．The printed antenna is modeled by HFSS ，the experimental results show that it can satisfy the design requirement of ZigBee wireless communication system．Key words ：ZigBee ；Cadence ；printed antenna ；HFSSZigBee 技术是一种近距离、低功耗、低成本无线通信技术．ZigBee 采用IEEE 802.15.4标准，利用全球共用的公共频率2.4GHz ，应用于诸如智能家居、智能楼宇、工业控制、环境监测、商业监控、汽车电子等领域［1－3］．现有ZigBee 通信系统的设计一般分为2种方式．一种是把整个系统集成在一个模块上，具有集成度高、体积小的优点，但其电磁兼容性设计是难点；另一种是把整个系统设计为传感器节点部分与Zig-Bee 射频收发部分2个模块，有利于模块的后期升级，传感器节点模块上也可安装其他射频收发模块，例如蓝牙射频模块、红外模块、RFID 模块等，具有兼容性强和调试方便等优点．为了使ZigBee 射频模块调试方便、通用性强、便于后期升级，本设计将传感器节点部分与ZigBee 射频收发部分分别设计成2个不同的模块．本设计采用TI 公司的CC2530为射频主芯片，将ZigBee 印制天线、CC2530芯片及其外围电路、电源以及接口电路集成在长度36mm 、宽度25mm 、厚度0.6mm 的印制电路板上．传感器节点部分尺寸可以根据传感器的个数、类型、安装环境的不同需求具体设计．本文重点介绍射频模块的设计与实现．1射频收发模块系统的设计1.1射频收发模块系统框图射频收发模块主芯片采用TI 公司的CC2530［4］．CC2530是TI 最近推出的符合IEEE 802.15.4标准的2.4G 射频收发器，该芯片工作频率范围是2400 2483.6MHz ，支持数据传输率高达250Kbit /s ，CC2530集成了业界领先的RF 收发器、增强工业标准的8051MCU 、可编程Flash 存储器、8KB RAM 和许多其它强大功能．CC2530有4种不同的Flash 版本：CC2530F32/64/128/256，分别具有32/64/128/256KB Flash 存储器．CC2530比较适合需要超低功耗的系统，它能够以非常低的材料成本建立强大的网络节点，可以实现多点对多点的快速组网，是一个真正的用于IEEE 802.15.4、ZigBee 和RF4CE 应用的片上系统（SOC ）解决方案．本设计所搭建的射频收发模块系统框架图如图1所示．该射频收发模块集成了ZigBee 天线、天线与芯片收发管脚之间的匹配电路、射频主芯片CC2530、外围电路以及接口电路［5］．射频收发模块的功能是对传感器节点板的数据进行无线发送和接收．1.2晶振、电源、通信接口电路根据CC2530芯片管脚4、10、39等数字电源管脚与21、24、27、28、29、31等电源管脚应就近接滤波电容．片内1.8V 稳压器为所需电路提供1.8V 电压，1.8V 稳压器需用一个去耦电容，以提高电源工作的稳定性，在电路设计中通过CC2530芯片管脚40接一个1μF 的电容实现．用1个32MHz 的石英谐振器和2个电容（管脚22和23）构成一个32MHz 的晶振电路．用1个32.768kHz 的石英晶振器和2个电容（管脚33和32）构成一个32.768kHz 的晶振电路．1.3射频输入输出匹配电路CC2530芯片RF_P 与RF_N 管脚是一对差分输入输出信号，若所使用的天线是不平衡单极子天线，须使用巴伦匹配电路来进行射频收发信号的匹配．匹配电路的设计可采用匹配芯片，如Johanson Tech-nology 公司生产的2450BM15A0002匹配芯片实现，也可先采用分立电容和电感元件来实现，本设计采用低成本的分立电容和电感元件实现电路匹配．图2给出了采用Cadence 自带的Allegro Design Entry CIS 软件绘制的电路匹配原理图，其中的L261、C262、L251、C252等分立器件实现了差分信号转单端（即平衡不平衡转换）的功能，其中的L252、C253、L253等分立器件组成T 型匹配电路从而实现与天线阻抗匹配功能．U2与J3分别是印制天线和SMA 接口，若接R251可使用外接单极子天线，若接R252可使用所设计的印制天线．2射频收发模块天线设计2.1天线结构设计天线是射频收发模块的重要器件，天线设计的优劣直接影响射频收发模块的整体性能．通过各种天线优缺点的分析以及ZigBee 通信系统的要求，决定采用效率高、结构紧凑、馈电方便的印制弯折倒F 型天线作为ZigBee 射频模块的天线．由于该天线集成在射频收发模块印制电路板上，与传统设计外接棒状天线相比，有尺寸小、剖面低的优势，且成本较低．通常设计倒F 天线结构包含了一个大的参考地平面，一个平行于参考地的辐射臂和一个短路线置于354第6期刘辉，赵丽芬，孙番典，等：基于CC2530的ZigBee 射频收发模块设计弯折辐射臂较短一边的边缘上．接地的短路线可以降低对射频模块中接地金属面的敏感度，以适合其能工作在片上系统中．文献［6－11］对倒F天线的性能做了有益的研究，结果表明倒F天线在减小天线尺寸面具有优势．选择适当的尺寸，就可以降低天线的谐振频率，谐振频率降低但天线总尺寸不变，从而等效于减小了天线的尺寸，实现了小型化．本设计是把倒F 天线辐射臂弯折成蛇形辐射臂，从而减小倒F天线的辐射臂，实现天线的小型化．图3给出了天线结构模型，天线往Z轴负方向观察的俯视图如图3（a）所示，俯视图为XY平面，与X轴的夹角用φ表示，其中的Feed天线的馈电点，Short点与印制电路板的GND相连，就是倒F天线所谓的短路点．天线往X轴负方向观察的侧视图如图3（b）所示．其中的GND为印制电路板的接地面，是0.035mm的镀铜，SUB为FR－4介质板，侧视图为YZ平面，与Z轴的夹角用θ表示．天线的建模与仿真采用HFSS软件［12］，图4给出了HFSS软件的天线模型图，模型上下部分是材料为铜质地，中间是厚度为0.6mm，介电常数为4.4的FR－4介质板材料．根据射频模块所需尺寸，经优化布线最后确定印制电路板尺寸长为36mm，宽为25mm，所述的印制天线的参数就是在此尺寸基础上建模和仿真的．2.2射频收发模块天线参数经电磁仿真软件HFSS仿真优化，最终计算得到一组天线最佳尺寸参数如表1所示．表1天线优化尺寸表mm L1L2L3L4L5L6D1D2D3D4D5D6W1W2 4 2.82 5.2 2.872 5.2 6.710.30.5 1.5 1.80.90.5图5给出了集成在射频收发模块上的天线优化后S11参数和天线的方向图．图5（a）中虚线为仿真优化后天线的S11参数，仿真结果－10dB以下频率带宽为216MHz，相对工作带宽为9%．图5（a）中实线为网络分析仪实测后天线的S11参数．图5（a）实测结果：2312MHz至2487MHz带宽内回波损耗小于－10dB，实测S11参数与仿真S11参数相比向上方向移动，实测结果与仿真有差别是难免的，但实测结果满足ZigBee通信射频模块所需带宽．图5（b）为天线HFSS仿真后在2440MHz频段时的辐射波瓣图，实线为XY平面天线辐射波瓣图，虚线为射频收发模块在XZ平面天线辐射波瓣图，在XZ平面内接近全向辐射天线增益2.5dBi，满足ZigBee无线通信射频模块设计所需要求．454云南民族大学学报（自然科学版）第21卷4射频模块的硬件实现与测试4.1PCB 版图设计与光绘文件生成根据CC2530芯片资料［4］，用Cadence 自带的Allegro Design Entry CIS 软件设计电路原理图，再通过Cadence 自带的Allegro PCB Design GXL 软件进行手工布线，生成PCB 版图［13］．布线的时候要注意以下几个方面以提高其电磁兼容性：①电源引脚应就近加滤波电容，可以减少高频信号对电源的干扰；②上下两层的开放区和芯片底部都要添加过孔，使整个模块能够充分接地；③50Ω传输线的宽度应严格计算，以保证其能与天线良好匹配．计算优化后的PCB 版图顶层和底层如图6所示．左边图为顶层版图，右边图为底层版图．ZigBee 射频收发模块是标准化的尺寸（长36mm ，宽25mm ）设计，配合节点板的双列直插接口，是为了使其能安装在不同传感器的节点板上，从而使其具有通用性．PCB 版图生成后，在Allegro PCB Design GXL 软件的Tools －Quick Report 菜单下检查版图设计是否有误，然后在Manufacture －NC 菜单下进行钻孔文件的生成，在Manufacture －Artwork 菜单下生成印制电路板加工所需的光绘文件，把光绘文件交付PCB 生产厂家进行印制电路板的生产．4.2射频模块电路测试硬件贴片及焊接工作完成后需要对模块进行测试，检查电路各个器件均能正常工作后方可进行软件实验．首先用万用表检测电路连接有无短路、断路、虚焊等情况，然后接通电源检测各个器件管脚电压是否正常，最后用示波器检测射频收发模块的32MHz 和32kHz 晶振是否正常工作．巴伦匹配电路可以使Zig-Bee 主控芯片CC2530的RX 与TX 管脚的射频信号与天线进行匹配，以达到最佳传输效果．巴伦匹配电路的输出端接频谱分析仪对其输出信号进行频谱分554第6期刘辉，赵丽芬，孙番典，等：基于CC2530的ZigBee 射频收发模块设计析，通过调节匹配电路的电感电容值大小使巴伦匹配电路的输出端2.44GHz 频率的信号峰值达到最大．天线测试时将50Ω同轴线一端的内芯焊接到天线的馈电测试点，外层就近接地，另一端连接SMA 母头，通过带SMA 接头的校准线连接到矢量网络分析仪进行测量［14］．本设计使用安捷伦公司的E5071C 矢量网络分析仪进行测试，测试频率的Start 值是1GHz ，Stop 值是3.5GHz．射频收发模块测试焊接实物图如图7（a ）所示，图7（b ）是射频收发模块安装在对应的传感器节点板上进行数据采集实物效果图．5结语本项目针对现有一些ZigBee 通信射频模块使用外接单极子天线体积大且不易于携带的缺点，设计了一种集成了小型化印制天线的ZigBee 射频收发模块，该模块有低功耗、小尺寸、低剖面、易于批量生产和便于系统集成等优势．由于本模块设计了SMA 外接天线接口以及与传感器节点板连接的双列直插排针接口电路，这些接口在电路板加工时需要钻直径相对大的过孔，直接对射频参数产生影响，导致仿真与实测结果出现偏差．这些插件也存在焊接不方便的缺点．以后的研究中应尽量使用贴片器件，减少需手工焊接的插接数量，从而提高产品的生产效率．致谢在本文研究及撰写工作中，云南民族大学电气信息工程学院高飞教授给予了大力帮助，谨致谢意．参考文献：［1］李慧，高飞，王兵．HBE －ZigbeX 无线传感器网络平台3种拓扑结构的TinyOS 实现［J ］．云南民族大学学报：自然科学版，2011，20（1）．46－47。

基于CC2500的2.4G无线收发系统设计正文（郝兴恒）基于CC2500的2.4GHz无线收发系统设计1.系统方案设计与论证1.1设计要求利用无线芯片设计一个无线收发系统，要求设计达到以下技术要求：①低工作电压，低功耗。

②工作于免费的2.4~2.485GHz免许可证ISM频段。

③各主要技术指标可实现编程控制，要求操作简单。

④高信息传输速率（≥250kbps），支持多种调制方式。

⑤高接收灵敏度（10kbps下-100dBm;250kbps下-90dBm；1%数据包误码率，450KHz数字信道滤波带宽），可编程输出功率控制。

⑥可实现点对多点通信地址控制。

1.2设计方案与论证设计采用模块化设计，整个系统主要由无线收发模块、控制模块和电源模块构成。

1.2.1无线模块根据设计要求，查找工作在2.4GHz频段相应无线收发芯片的datasheeet，从Nordic、Maxic、TI、Silicon Labs等各大公司生产的无线收发芯片中仔细查找筛选，筛选的原则是：①满足设计性能要求②价格合理，容易购买③设计难度小，操作方便。

通过比较，最终选定TI公司的CC2500作为无线模块核心。

CC2500体积小，几乎集成了所有的无线射频功能，灵敏度高，可编程设定主要工作参数，高效的SPI接口，工作在1.8V~3.6V电压范围，功耗低，具有多种调制方式，能满足不同应用要求，纠错能力强、误码率低。

所需外围器件很少，降低了设计难度；数字特征明显，软件设计难度降低，用户操作也更加简单；收发一体，可实现双向通信。

所以，选择CC2500作为无线核心具有很大的设计优势和价格优势，设计周期短，使用简便，最终产品也能够更快的占领市场。

1.2.2控制模块无线模块选用了CC2500，由于CC2500芯片内部集成了几乎所有的射频功能，控制器只要能控制 CC2500的不同操作模式，写入缓冲数据，通过4线SPI（SI,SO,SCLK 和 CSn）总线配置接口读回状态信息就能达到要求。
