4寸淹没式脉冲阀安装尺寸图

电磁脉冲阀的分类和使用注意事项电磁脉冲阀系列产品在除尘领域中生产使用多年，起到了非常关键的作用，它是专门为了脉冲袋式除尘器的配套使用而设计的产品，是脉冲袋式除尘器清灰喷吹系统的压缩空气的"开关'。

电磁脉冲阀的分类：1、直角式电磁脉冲阀直角式电磁脉冲阀又叫做DMF-Z型电磁阀，它的阀体进出口成直角，直接受电信号控制，直角式电磁脉冲阀适合于储气筒与除尘器喷吹管的安装连接。

能保证气体畅通，能提供符合要求的脉冲气流。

2、淹没式电磁脉冲阀淹没式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀，为嵌入式阀，它直接安装在气包上，具有更好的流通特性。

压力损失有所下降，能在气源压力较低的工作场合提供符合要求的脉冲气流。

3、直通式电磁脉冲阀直通式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀，其进出口之间夹角为180，它的进出口中心在同一直线，其进气口与储气管连接，出气口与喷吹管连接，保证气流畅通，能提供符合要求的脉冲气流。

电磁脉冲阀的环境要求1、根据供电电源种类，分别选用交流和直流电磁阀.一般来说交流电源取用方便。

2、环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀。

3、在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀电磁阀。

4、电磁脉冲阀的电源条件。

5、电源电压波动通常交流选用+%10%.-15%,直流允许%10左右，如若超差，须采取稳压措施或提出特殊订货要求。

6、环境中经常有振动,颠簸和冲击等场合应选特殊品种，例如船用电磁阀。

7、环境的zui高和zui低温度应选在允许范围之内，如有超差需作特殊订货提出。

电磁脉冲阀安装使用注意事项：1、开箱后应先检查使用说明书、出厂合格证、装箱清单是否齐全。

再按清单核对产品名称、型号是否相符，对照铭牌是否与订货单相符。

若缺损或不符，应及时与厂家设法解决。

2、当电磁阀发生故障时，为了及时隔离和便于维修，建议安装旁通（旁路）装置。

3、安装前请*吹扫气包及管路，以避免异物损伤膜片造成电磁阀失灵。

大河韩国因为专业所以优越Quality People Makes Quality Products产品应用广泛韩国大河公司成立于1976年，是世界最大的脉冲阀制造商之一，年生产250,000只脉冲阀，并出口到46个国家中国唯一受权总代理商:艾尼科环保技术有限公司国内办事处及省级区域代理商艾尼科环保（韩国大河）北京办事处江苏代理商：无锡唐鼎商贸有限公司大河分公司大河公司提供全套布袋除尘器控制配件电磁脉冲阀时序控制器电磁阀组电磁脉冲阀快速接头防爆控制器文氏管大河产品全部通过ISO-9001及欧美CE/UL认证大河有B、C、F、M四大类型四十多种型号脉冲阀可供选择直角式脉冲阀B型接口脉冲阀：螺纹接口C型接口脉冲阀：快速接头F型接口脉冲阀：法兰接口淹没式脉冲阀：M型大河脉冲阀的编号规则TH-4460-B 大河4:整体电磁阀5:电磁阀遥控4:双膜片8:单膜片管径:20、25、30、40、50、60、75mmB:螺纹型C:快接型F:法兰型M:淹没型脉冲阀采用铝合金压模铸造而成，阀体表面经过深加工和防腐镀膜处理。

阀体表面平滑美观，内部无气泡，接口无毛刺。

螺纹光滑清晰，进出口标志明确清晰。

阀体承受1.2MPa压力无卸压露气现象，无裂纹。

性能可靠，工作寿命超过100万次周期以上（实验室测试可达300万次周期）。

高压气流流动性能良好，喷吹量大。

脉冲阀开启压力≥0.08MPa/cm2，响应时间≤0.03s ，膜片开闭迅速。

耐温性能优越，可在-30℃～+100℃环境温度中工作，气体最大设计温度为110℃对于高温环境，可选用耐高温Viton膜片，耐温可达198 ℃以上。

直角式脉冲阀进、排气接口螺纹采用Rc标准，装配方便，易于维护。

磁芯套管分别采用导磁及非导磁材质制成，分为上下两部分，以降低电磁阀发热量，延长使用寿命。

磁芯套管表面光滑、垂直度优良。

磁芯套管内的弹簧抗疲强度高。

电磁阀采用DIN插座标准连接。

电磁阀在承受频率为35Hz、全幅值在3mm 历时60min的振动时仍处于正常工作状态。

脉冲除尘器工作原理及选型设计（附图）一、脉冲除尘器简介脉冲除尘器，是以压缩空气为清灰动力，利用脉冲喷吹机构在瞬间放出压缩空气，诱导数倍的二次空气高速摄入滤袋，使滤袋急剧膨胀，依靠冲击振动和反向气流而清灰的除尘器。

脉冲式除尘器是一种高效除尘净化设备，采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理气量大、滤袋寿命长、维修工作量小、运行安全可靠等优点；但需要压缩空气，而且当供给的压缩空气压力不能满足要求时，请回效果会大大降低。

由于脉冲袋式除尘器优点突出，所以，它的应用越来越广泛。

脉冲除尘气具有多种形式，如逆喷、顺喷、对喷、旋转喷吹等。

吹气源压为低于0.25MPa 者成为低压喷吹；吹气源压为高于0. 5MPa者成为高压喷吹。

二、脉冲除尘器工作原理图以脉冲袋式除尘器为例，工作原理如下图所示。

脉冲阀一端接压缩空气包，另一端接喷吹管，脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀开启。

当控制仪无信号输出时，控制阀的排气口被关闭，脉冲阀喷口处关闭状态；当控制仪发出信号时控制排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出(从喷吹管喷出的气体为一次风)。

当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气（称为二次风）进入滤袋，造成滤袋内瞬时正压，实现清灰。

了解脉冲除尘器的基础知识，是设计或正确选型的基础。

并且，根据我们过去积累的经验，我们还对脉冲除尘器清灰装置的选型理论做了如下论述。

三、脉冲除尘器清灰装置的选型设计脉冲除尘器清灰装置由脉冲阀、喷吹管、贮气包、导流器和控制仪等几部分组成。

其设计选型主要包括气源气包设计、喷吹管设计和电磁脉冲阀选型3大项。

1.喷吹管设计计算脉冲袋式除尘器，在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆气流的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。

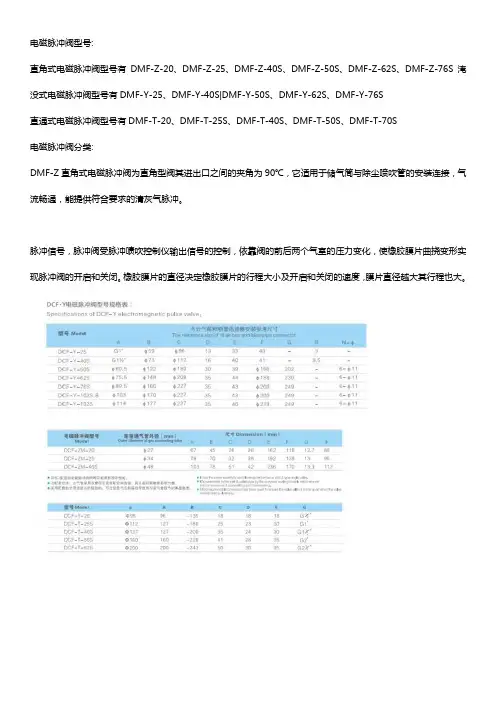

电磁脉冲阀型号:
直角式电磁脉冲阀型号有DMF-Z-20、DMF-Z-25、DMF-Z-40S、DMF-Z-50S、DMF-Z-62S、DMF-Z-76S淹没式电磁脉冲阀型号有DMF-Y-25、DMF-Y-40S|DMF-Y-50S、DMF-Y-62S、DMF-Y-76S
直通式电磁脉冲阀型号有DMF-T-20、DMF-T-25S、DMF-T-40S、DMF-T-50S、DMF-T-70S
电磁脉冲阀分类:
DMF-Z直角式电磁脉冲阀为直角型阀其进出口之间的夹角为90℃，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉冲。

脉冲信号，脉冲阀受脉冲啧吹控制仪输出信号的控制，依靠阀的前后两个气室的压力变化，使橡胶膜片曲挠变形实现脉冲阀的开启和关闭。

橡胶膜片的直径决定橡胶膜片的行程大小及开启和关闭的速度，膜片直径越大其行程也大。

电磁脉冲阀型号:直角式电磁脉冲阀型号有DMF-Z-20、DMF-Z-25、DMF-Z-40S、DMF-Z-50S、DMF-Z-62S、DMF-Z-76S淹没式电磁脉冲阀型号有DMF-Y-25、DMF-Y-40S|DMF-Y-50S、DMF-Y-62S、DMF-Y-76S直通式电磁脉冲阀型号有DMF-T-20、DMF-T-25S、DMF-T-40S、DMF-T-50S、DMF-T-70S电磁脉冲阀分类:DMF-Z直角式电磁脉冲阀为直角型阀其进出口之间的夹角为90C℃，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉中。

DMF-Y淹没式电磁脉冲阀，又称嵌入式阀，它直接安装在气包上，具有更好的直通喷吹,工作气源损换较小。

适用于气源压力范围较宽的场合。

它的工作压力为0.2-0.6Mpa。

Model meaning型号含义（1）表Table 301-4-1 DCF-Z型电磁脉冲阀表DCF-Z type pulse valve（2）表Table 301-4-2 DCF-2L-B型电磁脉冲阀表DCF-2L-B type pulse valve5、外形尺寸Physical dimension（1）DCF-Z型阀DCF-Z pulse valve图Photo 301-5-1表Table 301-5-1 DCF-Z型阀安装参考尺寸表Installtion size table注：尺寸以毫米计。

Note: size is mm unit（2）DCF-2L-B型阀DCF-2L-B pulse valve图Photo 301-5-26、直角电磁脉冲阀组件图示（1）DCF-Z型阀DCF-Z图Photo 301-6-1Table 301-6-1 直角电磁脉冲阀组件明细表（2）DCF-2L-B型阀DCF-2L-B pulse valve图Photo 301-6-27、DCF-2L-B型和三种常用的DCF-Z型电磁脉冲阀安装配套明细表Installation supporting list of DCF-2L-B and DCF-Z valve 表Table 301-7二、箱壁连接器Bulkhead connector“协昌”研制的三种常用的除尘器箱壁连接器产品，避免了压力气管以焊接或螺栓连接通过除尘器箱壁，使操作简单，密封可靠，安装、维修，方便。

淹没式脉冲阀构造原理 -管理资料淹没式脉冲阀采用淹没于气包中的安装方法，故称淹没式，淹没式脉冲阀构造原理。

它与其他结构形式比较，减少了流道阻力，降低了喷吹气源压力，因而能适用于压低的场合，且可降低能源消耗和延长膜片寿命。

脉冲控制仪的电信号使电磁脉冲阀的衔铁移动，阀后气室放气孔打开，后气室声带失压，膜片后移，压缩空气能过阀输出口喷吹，脉冲阀处于开启状态。

压缩空气瞬间从阀内喷出，形成喷吹气流。

TMF-Y(DMF-Y)淹没式电磁脉冲阀与直角脉冲阀技术参数不同的是：直通式脉冲阀。

直通式脉冲阀的构造特点是空气进出口中心线在一条直线上，故称直通阀，脉冲阀膜片把脉冲阀分为前、后两个气室，接通压缩空气时脉冲阀处于关闭状态，开启动作原理与直角阀相同，只是气流喷射时的流动方向不同。

直通式脉冲阀的优点就是安装方便，常用于是气箱脉冲除尘器;缺点是气流经过阀体阻力较大。

TMF-T(DMF-T)直通式电磁脉冲阀与直角脉冲阀技术参数相同。

脉冲阀是脉冲喷吹清灰装置的执街上机构和关键部件，主要分直角式、淹没式和直通式三类，值得注意的是国产脉冲阀的工作压力;直角阀和直通阀为0.4-0.6MPa;进口产品不管哪一种阀，工作压力范围均是0.4-0.6MPa，两类阀没有承受压力和应用压力高低的区别。

直角式脉冲阀构造与工作原理。

直角式脉冲阀的特征是阀的空气进出口管呈90度直角。

阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室，此时气室压力将膜片紧贴阀的输出口，脉冲阀处于关闭状态。

电磁脉冲阀用在除尘领域已经很多年了，为了使广大除尘工作者能够更好的了解电磁脉冲阀的性能及原理，我特在此写了这篇文章，希望能给大家带来方便。

目前常用的脉冲阀有三类：直角脉冲阀、淹没式脉冲阀、和直通脉冲阀。

脉冲阀总的理论为：电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭，阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。

TMF-Z-25直角式电磁脉冲阀TMF-Z脉冲阀(DMF-Z脉冲阀)为直角式脉冲电磁阀，其进出口之间的夹角为90度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。

工作环境：压力：0.3-0.6MPa工作介质：清洁空气电压：DC24V/AC220V/AC110V电流：800mA/60mA使用环境：温度℃-65℃空气相对湿度不超过85%使用寿命：100万次或2-3年TMF—Z直角式电磁脉冲阀型号规格表(mm)TMF-Y淹没式电磁脉冲阀TMF—Y(DMF-Y型脉冲阀)型电磁脉冲阀为淹没式脉冲阀，DCF-Y型阀为淹没式阀，脉冲阀座嵌入气包内安装，阻力小，流通性好，喷吹量高，提高了负荷带动量，扩大了气源压力的使用范围，此淹没式脉冲阀更适合于气源压力较宽场合使用。

技术参数：工作压力：0.3-0.6MPa 工作介质：清洁空气电压：DC24V/AC220V 电流：800Ma/60 m使用环境：温度-10℃-55℃空气相对温度不超过85%使用寿命：100万次或3-5年TMF-Y淹没式电磁脉冲阀型号规格表（mm）TMF-T-62直通式脉冲电磁阀TMF-T脉冲电磁阀(DMF-T电磁脉冲阀)为直通式脉冲阀，其进出口之间是180度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。

TMF-T型电磁脉冲阀(DMF-T电磁脉冲阀)与气箱脉冲袋式除尘器配套。

技术参数工作压力：0.3-0.6MPa工作介质：清洁空气电压：DC24V/AC220V电流：800m A/60mA使用寿命：100万次或3-5年TMF-T电磁脉冲阀型号规格表(mm)TMF-ZM-40电磁脉冲阀TMF-ZM直角带螺母式电磁脉冲阀(DMF-ZM电磁脉冲阀)，是在Z新型直角电磁脉冲阀基础上改进的新品种,又称速联脉冲阀,该电磁脉冲阀具有灵敏度高、排气量大、工作稳定的性能，而且具有安装、使用、维修方便的特点。

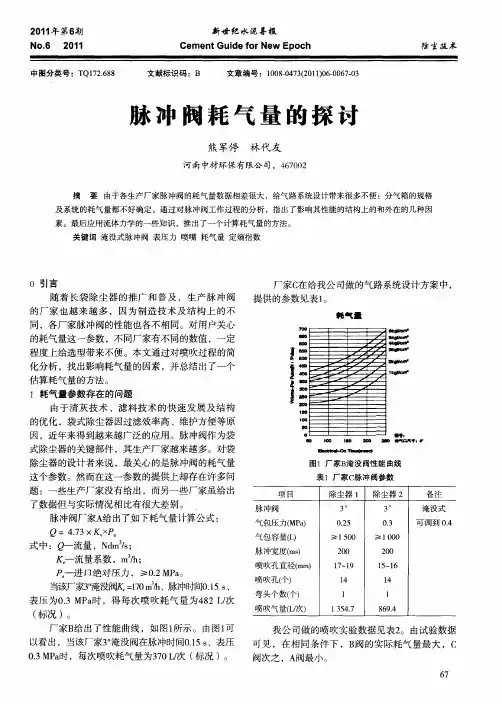

3/4寸直角脉冲阀耗气量( L/min)1寸直角脉冲阀耗气量( L/min)1.5寸直角脉冲阀耗气量( L/min)喷吹时间（ms) 喷吹压力（MPa)0.1 0.2 0.3 0.4 0.5 0.650 8.5 12 19 25 29 40 100 12 16 25 31 38 50 150 17 22 32 41 50 63 200 25 34 41.5 55 66 79 250344655718495喷吹时间（ms) 喷吹压力（MPa)0.10.20.30.40.50.650 22 30 38 48 58 71 100 26 34 44 56 68 80 150 30 43 58 70 80 98 200 38 58 76 92 110 130 250487398120140170喷吹时间（ms) 喷吹压力（MPa)0.10.20.30.40.50.650 40 60 82 120 140 166 100 46 70 92 125 155 180 150 56 86 110 140 178 208 200 76 110 140 172 210 250 2501051501902302683082寸直角脉冲阀耗气量( L/min)2.5寸直角脉冲阀耗气量( L/min)3寸直角脉冲阀耗气量( L/min)喷吹时间（ms) 喷吹压力（MPa)0.10.20.30.40.50.650 50 90 118 140 170 192 100 60 100 135 165 190 226 150 75 116 160 200 232 270 200 100 146 200 254 304 340 250135190255320390420喷吹时间（ms) 喷吹压力（MPa)0.10.20.30.40.50.650 90 125 170 216 266 310 100 105 140 180 230 280 328 150 128 165 200 255 305 350 200 160 200 240 290 345 400 250200240290345400470喷吹时间（ms) 喷吹压力（MPa)0.10.20.30.40.50.650 170 208 250 310 355 400 100 180 220 272 334 390 433 150 208 255 310 378 445 488 200 254 308 365 440 510 560 2503283804505706056501寸淹没脉冲阀耗气量( L/min)1.5寸淹没脉冲阀耗气量( L/min)2寸淹没脉冲阀耗气量( L/min)喷吹时间（ms) 喷吹压力（MPa)0.1 0.2 0.3 0.4 0.5 0.650 30 42 52 60 78 92 100 50 68 80 100 113 134 150 80 100 116 138 156 178 200 110 130 155 180 200 223 250150170200222250273喷吹时间（ms) 喷吹压力（MPa)0.1 0.2 0.3 0.4 0.5 0.650 60 72 91 112 136 156 100 80 100 118 145 172 200 150 108 132 150 180 216 240 200 150 176 198 230 270 295 250200220252290325350喷吹时间（ms) 喷吹压力（MPa)0.1 0.2 0.3 0.4 0.5 0.650 86 110 145 175 210 240 100 110 140 175 220 255 280 150 140 180 225 270 310 360 200 188 230 280 330 380 430 2502362883403904505122.5寸淹没脉冲阀耗气量( L/min)3寸淹没脉冲阀耗气量( L/min)喷吹时间（ms) 喷吹压力（MPa)0.10.20.30.40.50.650 148 170 200 255 296 330 100 168 197 252 300 340 370 150 195 250 300 350 380 435 200 255 300 365 420 470 516 250320367430490545600喷吹时间（ms) 喷吹压力（MPa)0.1 0.2 0.3 0.4 0.5 0.650 210 260 312 350 380 417 100 226 280 355 380 420 465 150 250 320 380 430 445 512 200 320 370 450 500 550 600 250399472550600638681。

图尔波TURBO脉冲阀TURBO图尔波脉冲阀：是靠气流经气阻，气容的延时作用，使输入的长信号变为脉冲信号的阀类。

TURBO图尔波脉冲电磁阀其工作原理是:当线圈瞬时通电,电磁力使衔铁运动,当线圈断电时,衔铁则靠永磁力自保持,这时主阀腔内的膜片上部介质压力通过泄压孔,使膜片上、下形成压差,在进口介质压力的作用下,托起膜片,则主阀打开。

当给线圈一个瞬时反向电流时,衔铁向反方向运动,切断泄压孔,介质通过主阀平衡孔迸入膜片上部,封住主阀口。

TURBO图尔波脉冲阀喷吹面积1“的喷吹10-12m21.5”喷吹20-22m22“喷吹34-36m22.5”喷吹40-42m23“喷吹42-45m2如：直径130长度为2.5米的除尘布袋，一条布袋算下来是一平多，那么1”的电磁脉冲阀就可以喷吹10到12条这样型号的除尘布袋TURBO图尔波脉冲阀(隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。

受脉冲控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。

系列型号脉冲阀样式：F-内螺纹直角式阀D-管接头直角式阀SQ-淹没式阀控制方式：P-直接控制式M-远程控制式线圈电压：02450-24V/AC11050-110V/AC22050-220V/AC024DC-24V/DC产品规格：20-¾"25-1"40-1½"55-2"65-2½"75-3"100-4"F系列内螺纹连接直角式脉冲阀:FP20FP25FP40FP55FP65FM20FM25FM40FM55FM65D系列管接头连接直角式脉冲阀:DP20DP25DP40DM20DM25DM40SQ系列淹没式阀(内螺纹连接）SQP25SQP35SQM25SQM35SP25SP40SQ系列淹没式阀(插接）SQP55SQP65SQP75SQP100SQM55SQM65SQM75SQM100控制元器件1：控制远程控制盒:RCP-直角系列RLD-直通系列2：差压顺序一体化控制仪3：差压仪与顺序控制仪技术性能1.工作压力范围：0.5bar～7.5bar；2.工作介质：干燥、无油、洁净的压缩气体；3.使用环境：-40℃～+80℃（常规膜片），-30℃～+200℃（高温膜片）；4.工作电压：交流（AC）24-110-230V/50-60HZ19VA直流（DC）24V15W5.电磁线圈绝缘等级：F级；6.电磁线圈低能耗：符合国际电工IEC335标准；7.电磁线圈允许电压波动：±10%；8.电磁线圈安装角度：360°；9.接线盒保护等级：IP65，接线盒螺纹：PG9；10.控制形式：直控式和气控式两种；11.阀门开启速度：0.023-0.027秒；12.使用寿命：膜片100万次喷吹，电磁线圈500万次吸合；13.膜片数量：SQP75型3”脉冲阀为双膜片阀；14.可选装消声器使除尘器安静工作，连接螺纹为G3/8”。
