美国国防部架构框架D o D介绍集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-美国国防部架构框架（DoDAF）介绍摘要：DoDAF是由美国国防部的USUndersecretaryofDefenseforBusinessTransformation 工作小组所制定的系统体系结构框架(ArchitectureFramework,简称AF)。
关键词：DODAF，C4ISR，美国国防部，架构框架DoDAF是由美国国防部的USUndersecretaryofDefenseforBusinessTransformation工作小组所制定的系统体系结构框架(ArchitectureFramework,简称AF)。
其前身是C4ISR(Command,Control,Communications,Computers,Intelligence,SurveillanceandRec onnaissance)体系结构框架。
近年来，基于DoDAF而发展出来的有：英国国防部提出的MODAF和NAF(NATOArchitectureFramework)。
美国国防部（DoD）于2004年2月颁布了《体系结构框架》的1.0版本用于指导国防指挥1.DoDAF的演进C4ISRAF1.0----于1996年6月推出。
C4ISRAF2.0----于1997年12月推出。
DoDAF1.0----于2003年8月推出，增加其运用范围，不局限C4ISR里，可以应用到所有的任务领域（MissionArea）；同时也推出CADMv1.01。
DoDAF1.5----于2007年4月推出，特别强调以网路为中心(Net-Centric)的概念，在体系结构的描述里体现了网络为中心的概念；也推出CADMv1.5以便储存Net-Centric新概念的描述文件。
DODAF2.0----于2009年5月28日推出。

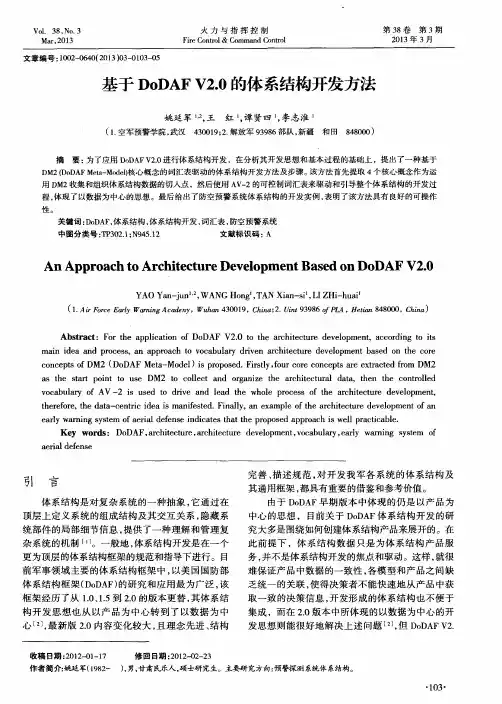

与前几版相比，2.0版主要有以下几点变化：1)体系结构开发过程从以产品为中心转向以数据为中心，主要是提供决策数据；2)三大视图（作战、技术和系统）转变为更为具体的视图。
海湾战争中，以美国为首的多国联军先进武器装备体系与伊拉克军队落后的武器装备体系间的整体对抗结果，充分展示了基于信息技术的现代武器装备体系对战争胜负的重要影响。
促使各国军队认识到，加强武器装备体系建设已成为武器装备发展的重中之重。
长期以来，美国在武器装备体系建设研究领域不断推陈出新，提出各种理论方法，并在实践中得到应用，美国国防部体系结构框架（DoDAF ）即为这些研究成果之一，目前，它已成为美国武器装备体系结构研究工作的最重要成果。
一、美军武器装备体系结构的开发1.武器装备体系结构概念武器装备体系是指在军事战略的指导下，为发挥武器装备的最佳作战效能，由功能上相互联系、性能上相互补充的各种武器系统，按一定结构关系和数量比例综DoDAF 及其在美军武器装备体系结构开发中的应用DoDAF and Its Apply to U.S Army Weapon and EquipmentSystem-of-systems Architecture Development■谢志航冷洪霞作者简介：谢志航，男，高级工程师，中航工业成都飞机设计研究所，610041冷洪霞，女，副研究馆员，中航工业成都飞机设计研究所，610041摘要：文章主要针对美军武器装备体系结构开发理论的发展历程及最新版的美国国防部体系结构框架DoDAF2.0进行了详细介绍，并在此基础上，简要分析了DoDAF 在美军作战需求体系结构开发中的应用。
关键词：DoDAF 武器装备体系结构联合作战美军中图分类号：E3/7-45文献标识码：A文章编号：1671-4547（2011）04-0025-07防暴动能弹侵彻靶板仿真2011年第4期总第269期国防科技2011年第4期第32卷第4期国防科技合集成的更高层次的武器装备系统。
而武器装备的体系结构是指应用系统工程的方法，从总体上描述武器装备的构成要素、各要素的地位与相互联系，以及制约它们的原则和指南，用以指导武器装备的采办。

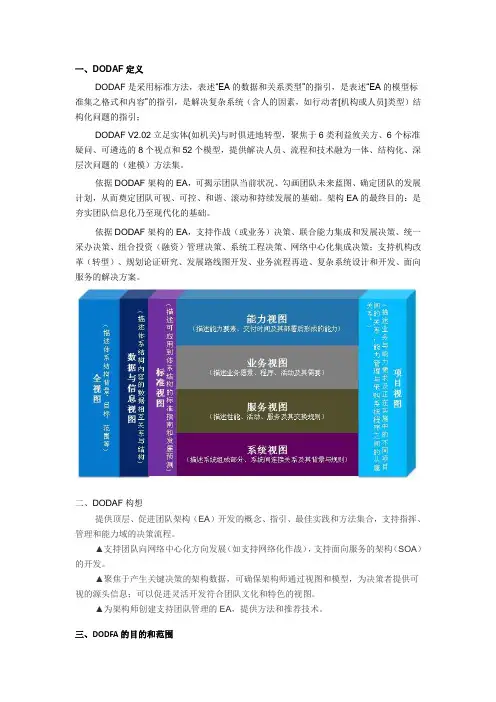

一、DODAF定义DODAF是采用标准方法，表述“EA的数据和关系类型”的指引，是表述“EA的模型标准集之格式和内容”的指引，是解决复杂系统（含人的因素，如行动者[机构或人员]类型）结构化问题的指引；DODAF V2.02立足实体(如机关)与时俱进地转型，聚焦于6类利益攸关方、6个标准疑问、可遴选的8个视点和52个模型，提供解决人员、流程和技术融为一体、结构化、深层次问题的（建模）方法集。
依据DODAF架构的EA，可揭示团队当前状况、勾画团队未来蓝图、确定团队的发展计划，从而奠定团队可视、可控、和谐、滚动和持续发展的基础。
架构EA的最终目的：是夯实团队信息化乃至现代化的基础。
依据DODAF架构的EA，支持作战（或业务）决策、联合能力集成和发展决策、统一采办决策、组合投资（融资）管理决策、系统工程决策、网络中心化集成决策；支持机构改革（转型）、规划论证研究、发展路线图开发、业务流程再造、复杂系统设计和开发、面向服务的解决方案。
二、DODAF构想提供顶层、促进团队架构（EA）开发的概念、指引、最佳实践和方法集合，支持指挥、管理和能力域的决策流程。
▲支持团队向网络中心化方向发展（如支持网络化作战），支持面向服务的架构（SOA）的开发。
▲聚焦于产生关键决策的架构数据，可确保架构师通过视图和模型，为决策者提供可视的源头信息；可以促进灵活开发符合团队文化和特色的视图。
▲为架构师创建支持团队管理的EA，提供方法和推荐技术。
三、DODFA的目的和范围依托类似“通用方法和语言”的一组通用词汇，为团队架构(EA)开发、EA信息交换和促进EA之间的互用性提供指引。
大型、复杂实体，需要精益求精的信息、系统、服务和技术来完成复杂、联合的使命。
为此，需要结构化、可重复的评估和选择投资方法，需要建立新系统、部署新技术和提供新服务的能力，以提高决策和管理价值，进行有效转型。
DODAF的指引，适用于EA开发、维护和使用；DODAF的基础结构，支持同层EA 统一拼接、各层EA统一链接。
美国国防部架构框架D o D A F介绍文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-美国国防部架构框架（DoDAF）介绍摘要： DoDAF是由美国国防部的US Undersecretary of Defense for Business Transformation工作小组所制定的系统体系结构框架(Architecture Framework,简称AF)。
关键词： DODAF，C4ISR，美国国防部，架构框架DoDAF是由美国国防部的US Undersecretary of Defense for Business Transformation工作小组所制定的系统体系结构框架(Architecture Framework,简称AF)。
其前身是C4ISR (Command, Control, Communications, Computers, Intelligence, Surveillance and Reconnaissance )体系结构框架。
近年来，基于DoDAF而发展出来的有：英国国防部提出的MODAF和NAF (NATO Architecture Framework)。
美国国防部（DoD）于2004年2月颁布了《体系结构框架》的1.0版本用于指导国防指挥1.DoDAF的演进C4ISR AF 1.0 ----于1996年6月推出。
C4ISR AF 2.0 ----于1997年12月推出。
DoDAF 1.0 ----于2003年8月推出，增加其运用范围，不局限C4ISR里，可以应用到所有的任务领域（Mission Area）；同时也推出CADM v1.01。
DoDAF 1.5 ----于2007年4月推出，特别强调以网路为中心(Net-Centric)的概念，在体系结构的描述里体现了网络为中心的概念；也推出CADM v1.5以便储存Net-Centric新概念的描述文件。
基于 DoDAF 电子对抗训练导控系统体系结构设计王亮;杨宝庆;邱恺;高慧敏【摘要】电子对抗训练导控系统是集电子对抗部队训练导调、指挥、控制、裁决、评估和管理等功能需求于一体的综合性军事信息系统。
依据美国防部体系结构框架标准规范，结合电子对抗训练需求，按照结构化的设计方法，对电子对抗训练导控系统体系结构进行了初步设计，包括系统功能定位、指挥关系、指挥流程和接口关系等，希望为系统建设提供参考借鉴。
%The directing and controlling system of electronic countermeasure(ECM) base-training is one of the military in-formation systems for directing andadjusting,commanding,controlling,verdicting,evaluating,and managing the ECM training. According to the idea of DoDAF, the method of structure design and the fact of ECM training, The article designs the archi-tecture framework of the directing and controlling system of ECM elementarily, including function and placement,the relation of command,the flow of command and the relation of interface of the directing and controlling system of ECM training, and aims to supply the theoretic and technologic guidance for the construction of the directing and adjusting system of ECM train-ing.【期刊名称】《指挥控制与仿真》【年(卷),期】2016(038)004【总页数】7页(P89-95)【关键词】电子对抗;导控系统;体系结构【作者】王亮;杨宝庆;邱恺;高慧敏【作者单位】中国洛阳电子装备试验中心，河南洛阳 471003;中国洛阳电子装备试验中心，河南洛阳 471003;中国洛阳电子装备试验中心，河南洛阳 471003;中国洛阳电子装备试验中心，河南洛阳 471003【正文语种】中文【中图分类】E917战争形态的变化和军队建设转型发展,对军事信息系统建设提出了更高的要求。

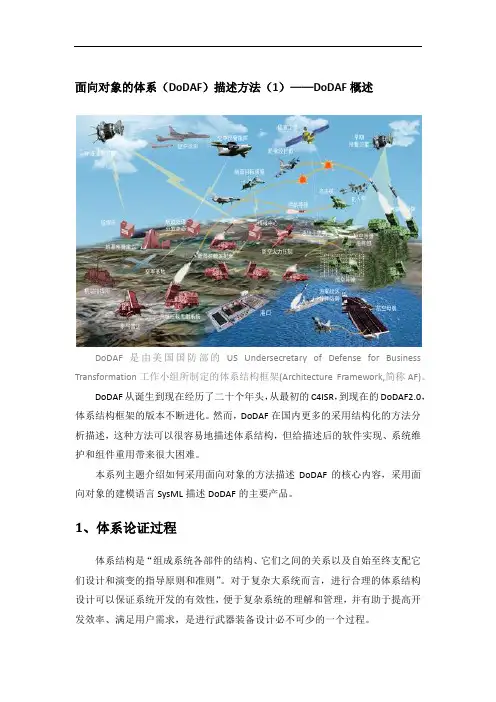

面向对象的体系（DoDAF）描述方法（1）——DoDAF概述DoDAF是由美国国防部的US Undersecretary of Defense for Business Transformation工作小组所制定的体系结构框架(Architecture Framework,简称AF)。
DoDAF从诞生到现在经历了二十个年头，从最初的C4ISR，到现在的DoDAF2.0，体系结构框架的版本不断进化。
然而，DoDAF在国内更多的采用结构化的方法分析描述，这种方法可以很容易地描述体系结构，但给描述后的软件实现、系统维护和组件重用带来很大困难。
本系列主题介绍如何采用面向对象的方法描述DoDAF的核心内容，采用面向对象的建模语言SysML描述DoDAF的主要产品。
1、体系论证过程体系结构是“组成系统各部件的结构、它们之间的关系以及自始至终支配它们设计和演变的指导原则和准则”。
对于复杂大系统而言，进行合理的体系结构设计可以保证系统开发的有效性，便于复杂系统的理解和管理，并有助于提高开发效率、满足用户需求，是进行武器装备设计必不可少的一个过程。
基于DoDAF的体系论证过程如下，从军事需求开始，对需求进行采集、分析和规范化管理，做好需求管理；然后依据需求，使用形式化方法对体系结构进行描述，即体系建模，可采用IDEF、UML、SysML等建模语言；将系统模型的形式化描述转化成可执行模型，进行各层次的仿真，根据仿真结果，对功能及指标进行评估，验证需求。
该过程是循环迭代的过程。
基于DoDAF的体系论证过程2、DoDAF视图DoDAF确定了适用于美国国防部体系结构描述开发、表述和集成的通用方法。

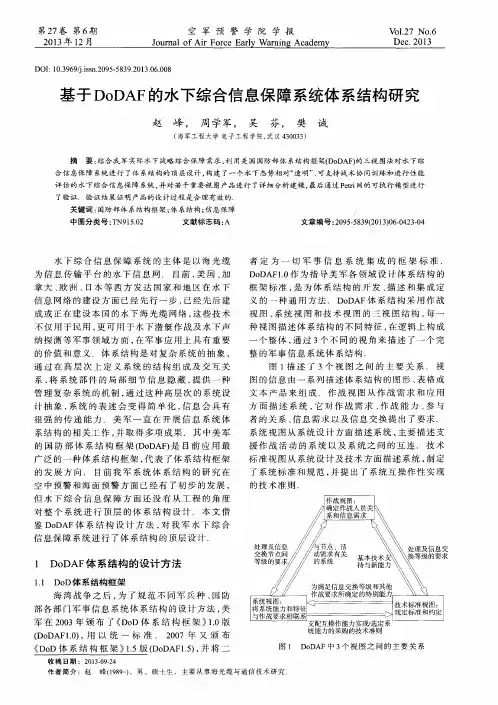

在DoDAF中，用作战视图（OV）、系统视图（SV）、技术标准视图（TV）和全景视图（AV）来描述体系结构。
体系结构描述是由体系结构产品组成的，这些产品在每个视图或跨视图相关联。
DoDAF组成（1）全景视图（AV）全景视图包括与体系结构三个视图相关的顶层内容。
