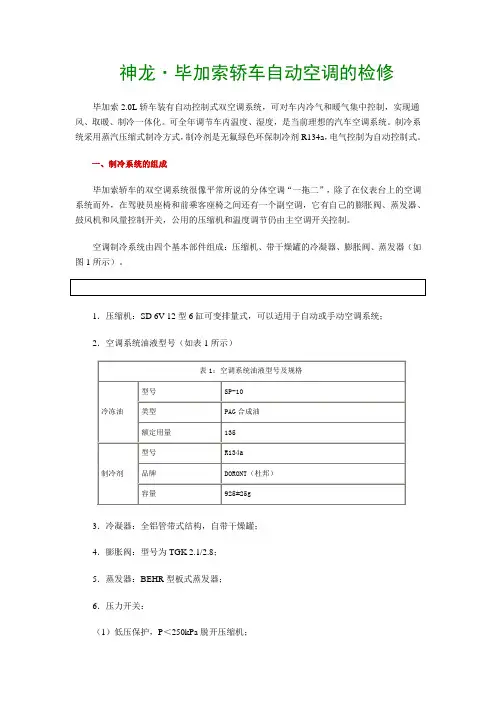

神龙·毕加索轿车自动空调的检修毕加索2.0L轿车装有自动控制式双空调系统，可对车内冷气和暖气集中控制，实现通风、取暖、制冷一体化。

可全年调节车内温度、湿度，是当前理想的汽车空调系统。

制冷系统采用蒸汽压缩式制冷方式，制冷剂是无氟绿色环保制冷剂R134a，电气控制为自动控制式。

一、制冷系统的组成毕加索轿车的双空调系统很像平常所说的分体空调“一拖二”，除了在仪表台上的空调系统而外，在驾驶员座椅和前乘客座椅之间还有一个副空调，它有自己的膨胀阀、蒸发器、鼓风机和风量控制开关，公用的压缩机和温度调节仍由主空调开关控制。

空调制冷系统由四个基本部件组成：压缩机、带干燥罐的冷凝器、膨胀阀、蒸发器（如图1所示）。

1．压缩机：SD 6V 12型6缸可变排量式，可以适用于自动或手动空调系统；2．空调系统油液型号（如表1所示）3．冷凝器：全铝管带式结构，自带干燥罐；4．膨胀阀：型号为TGK 2.1/2.8；5．蒸发器：BEHR型板式蒸发器；6．压力开关：（1）低压保护，P＜250kPa脱开压缩机；（2）高压保护，P＞2600kPa 脱开压缩机；（3）正常工作压力，250kPa＜P＜2400kPa；（4）控制高压P≥1600kPa （同时水温>97℃）控制电动风扇中速旋转。

P≥2100kPa 控制电动风扇高速旋转。

注：拆下压力开关后制冷系统仍能保持密封。

二、电气控制系统电气控制系统主要由空调开关、继电器、蒸发器温度传感器、水温传感器、压力开关、电磁阀、发动机电控单元、BSI智能控制盒等组成，主要作用是保证空调系统能有效地工作，并在恶劣的工况下保护空调系统和发动机。

1．系统基本控制功能（1）水温上升到97℃，电动风扇开始低速旋转；（2）闭合空调开关时，电动风扇低速旋转；（3）水温达到105℃时，电动风扇高速旋转；（4）制冷系统压力大于1600kPa，电动风扇中速旋转；（5）制冷系统压力大于2100kPa，电动风扇高速旋转；（6）制冷系统压力大于2600kPa时，自动断开空调压缩机电路；（7）制冷系统压力小于250kPa时，自动断开空调压缩机电路；（8）水温达到115℃时，自动断开空调压缩机电路；（9）水温达到118℃时，报警；毕加索轿车发动机只有一个电动风扇，其工况由发动机电控单元、BSI智能控制盒和空调压力开关控制的。
