植物保护机械的类型

• 4．喷烟法：d=5～10μm，烟雾穿透能力强，覆盖性 好、多用于园林、仓库等。
• 5．喷粉法：粘附性低、耗药量大。
第二节 液力式喷雾机构造和原理

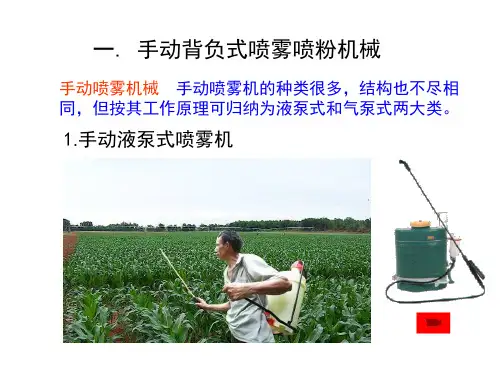

• 一、一般构造和工作过程 • 液力式喷雾机有手动和机动两种。液力式喷雾机一般由
药箱、压力泵、空气室、喷头和安全调压装置等组成。 其工作过程是：压力泵将药箱内的药液吸出，并压至空 气室，具有一定压能的药液从空气室流出，经管道输送 至喷头并高速喷出，与空气撞击、摩擦，被粉碎成细小 雾滴，均匀地粘附在作物上。
v q 666 .7 60 km/ h 1000 B Q
v——行走速度 kg/min q——喷药量 kg/min Q——亩施药量 kg/亩 B——喷幅
• 第八节 植保机械的维护保养与安全技术
• 一、维护保养
• 许多农药都具有强烈的腐蚀性，制造药械的材料又是薄 钢板、橡胶制品、塑料等。因此，要保证植保机械有良 好的技术状态，延长其使用寿命，维护保养是非常重要 的
• 二、喷头 • 用于液力式喷雾机上的喷
头有涡流式、扇形雾式和 圆锥孔式三种喷头。 • （一）涡流式喷头 • 1. 切向离心式喷头 • 2. 涡流芯式喷头
• （二）扇形雾喷头 • 这种喷头喷出的雾滴分布
均匀，喷幅较宽、射程远， 用于喷洒除草剂和化肥
三、液泵
• （一）活塞泵 • 常用的活塞泵有活片活
新型喷雾机
四、机动喷雾机
基本构造由动力机、喷枪或喷头、调压阀、压力表、空气室、 流量控制阀、滤网、液泵、混药器等组成。工农—36型机动 喷雾机的泵压可达1500～2000kPa，排液量为36L／min，特点 是工作压力高、射程远、雾滴细、工作效率高，
担架式喷雾机，主要用于大棚、果园、园林等小田块作业

植保机械及应用植保机械是指用于农田、果园、蔬菜大棚等农业场地上的植物保护设备。

它们主要用于施药、施肥、打草、杀虫、杀菌等工作，以保护作物免受害虫、病菌和杂草的侵害，提高农作物的产量和质量。

目前，植保机械已经成为现代农业生产中不可或缺的一部分。

与传统的人工施药相比，植保机械具有高效、快速、准确的优势，大大提高了农作物保护的效果和生产效率。

一种常见的植保机械是喷雾机。

喷雾机利用压力将药液喷洒到作物表面，通过雾化技术，药液能够均匀地覆盖到作物的叶面、茎部和果实上。

喷雾机的喷雾范围和作业速度都可以调节，使得农民能够根据不同作物和作业要求进行合理的操作。

另一种常见的植保机械是农用无人机。

农用无人机搭载了高清相机和红外传感器，能够快速扫描农田，并通过图像处理软件提取作物的各项信息。

农民可以据此进行施肥、灌溉和杀虫等工作，并且能够实时监测作物的生长状态和病虫害情况。

与传统的人工巡视相比，农用无人机具有高效、快速、准确等优势，能够大大降低农民的劳动强度。

除了喷雾机和农用无人机，还有其他一些植保机械也在农业生产中发挥重要作用。

例如，草坪刈割机、除草机、杀虫灯等。

这些机械以其高效、节约人力、保护环境的特点，被广泛应用于大面积农田、果园、蔬菜大棚等地。

植保机械的应用不仅提高了农作物的产量和质量，还减少了化学农药的使用量，对环境友好。

传统的人工施药方式存在药物使用不均匀、易产生二次污染等问题，而植保机械能够准确计量药物、提高药液的利用率，并且能够通过精确的操作控制，减少农药流失和环境污染。

此外，植保机械的应用还可以减轻农民的劳动强度，提高工作效率。

农业生产一直以来都是劳动密集型产业，传统的农作物保护工作需要大量的人力投入，劳动强度高，效率低。

而植保机械的应用能够将原本繁重的工作转移给机器完成，使得农民能够更加注重农田的管理和经营，提高农业产业链的附加值。

总之，植保机械的应用对农业生产具有重要意义。

通过提高施药、施肥、打草、杀虫等工作的效果和效率，植保机械能够保护农作物免受害虫、病菌和杂草的侵害，增加农田的产量和质量。

第二节 植保机械的类型及特点
根据上述化学药剂施用的 方法，植保机械的类型主要有：
喷雾机、弥雾机、超低量喷雾 机、喷烟机、喷粉机等。
其中喷粉机和喷烟机已经很少使用， 本章就不在作为主要内容讲授。
一、喷雾机
通过高压泵和喷头将药液雾化成100~300微米的方法。 有手动和机动之分.
手动式喷雾机
机动式喷雾机
表面上涂一层防腐蚀材料的铁箱，目前 采用各种类型的塑料来制造药箱
搅拌器有机械式、液力式和气力式三种 喷雾机上滤网采用黄铜丝编织成或由黄
铜皮冲压成
三、风机
植保机械常用的风机有离心式和轴流式两种
作用 （1）输送雾滴。 （2）加强雾滴向植株丛中穿透性。 （3）雾滴在气流输送下加速飞向目标，
从而减少雾滴的飘移和蒸发。 （4）协助液体形成雾滴。 （5）风机的气流吹动植物的叶子，有利
⑴喷雾法——通过高压泵和喷头将药液 雾化成100~300微米的方法。有手动和机 动之分。
⑵弥雾法——利用风机产生的高速气流 将粗雾滴进一步破碎雾化成75~100微米 的雾滴，并吹送到远方。特点是雾滴细 小、飘散性好、分布均匀、覆盖面积大、 可大大提高生产率和喷洒浓度。
⑶超低量法——利用高速旋转的齿盘将 药液甩出，形成15~75微米的雾滴，可不 加任何稀释水，故又称超低容量喷雾。
多用途喷雾器
第三节 喷头及雾化原理
一、喷头成雾的基本原理 二、喷头的类型和影响性能因素 三、喷洒装置及喷头配置
一、喷头成雾的基本原理
图示方法
纵坐标表示雾直径
横坐标是雾滴的数 量、长度、表面积 或体积等四个变量 中的一个累积面分 数。
雾滴尺寸分布曲线
（二）雾滴尺寸与防治效果的关系
覆盖面积 在处理表面上的附着性 颗粒运动性能 药剂颗粒表面能 使用农药的安全性

• 2弥雾法：利用高速气流将粗雾滴破碎、吹散、雾化成 75～100μm的雾滴，并吹送到远方。雾滴细小、均匀、 覆盖面大、防治效果好，稀释水量少，可进行高浓度喷 施。
• 3超低量喷雾法：利用高速旋转的齿盘，将微量原药液 甩出，雾化为15～75μm的雾滴，沉降到农作物上，原 药液喷施不用稀释水，效率高、效果好。
• 要改变单位面积上的喷量，可改变行驶速度、喷孔面积 和工作压力三因素，而喷头数量的多少，则与单位面积 上的喷施量无关。改变行驶速度最容易，但不是最好的 办法，因为行驶速度总不能那么准确。而且用降低行驶 速度来加大喷量势必要降低工作效率。使用多功能喷头 来改变喷孔面积以调节喷量，这是可行的。但在一般普 通喷头上则难于实现。通过改变工作压力的办法来改变 喷量，也不困难，但却会引起雾滴大小和雾锥角的改变， 只能在一定范围内进行。还有一种情况是在田间作业时， 由于上、下坡或遇到地面障碍而引起机器行驶速度的不 规则变化从而使单位面积上受药量改变或沉降密度不均， 这时就只能调整工作压力。因为，在这种情况下即使采 用多功能喷头也难以频繁调整喷口面积。在现代大型喷 药机上，人们试图将三个因素同时改变，以改变单位面 积上的喷量。
室内压力过高时，回流 阀门打开，使一部分水 流液泵的进水口。经稳 压后的水流经射流式混 药器时，流速增快，形 成负压，吸入药液并与 水流混合，由喷头或喷 枪喷出。
•这种喷雾机的液泵不 与药液接触，工作寿命 长。
• (二)弥雾式喷雾机 是利 用风机产生的高速气流将 药液剪切碎裂成细小雾滴， 并由气流吹送到远处。工 作时动机驱动风机高速旋 转，大部分气流经喷管吹 出，少部气流经进气软管 进入药箱使药液加压，药 液经输液软管流向弥雾喷 头，从喷头周围的小孔流 出。受到高速气流的冲击， 将药液雾化成细小的雾滴 随气流从喷口喷出，吹向 远处。
