LOWE镀膜钢化玻璃生产工艺

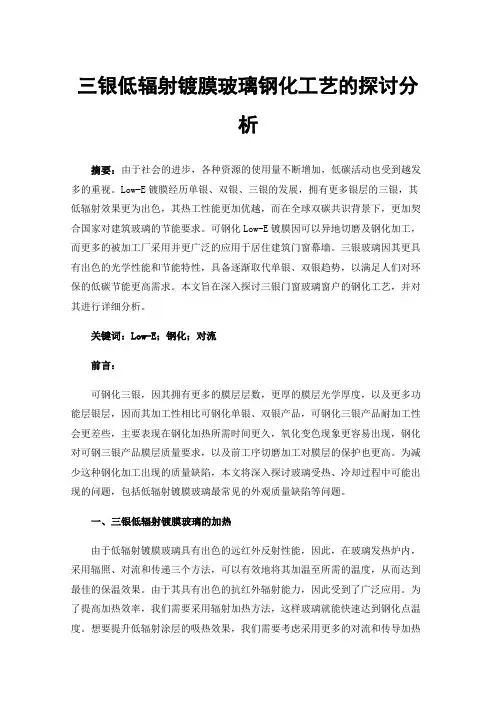

三银低辐射镀膜玻璃钢化工艺的探讨分析摘要：由于社会的进步，各种资源的使用量不断增加，低碳活动也受到越发多的重视。

Low-E镀膜经历单银、双银、三银的发展，拥有更多银层的三银，其低辐射效果更为出色，其热工性能更加优越，而在全球双碳共识背景下，更加契合国家对建筑玻璃的节能要求。

可钢化Low-E镀膜因可以异地切磨及钢化加工，而更多的被加工厂采用并更广泛的应用于居住建筑门窗幕墙。

三银玻璃因其更具有出色的光学性能和节能特性，具备逐渐取代单银、双银趋势，以满足人们对环保的低碳节能更高需求。

本文旨在深入探讨三银门窗玻璃窗户的钢化工艺，并对其进行详细分析。

关键词：Low-E；钢化；对流前言：可钢化三银，因其拥有更多的膜层层数，更厚的膜层光学厚度，以及更多功能层银层，因而其加工性相比可钢化单银、双银产品，可钢化三银产品耐加工性会更差些，主要表现在钢化加热所需时间更久，氧化变色现象更容易出现，钢化对可钢三银产品膜层质量要求，以及前工序切磨加工对膜层的保护也更高。

为减少这种钢化加工出现的质量缺陷，本文将深入探讨玻璃受热、冷却过程中可能出现的问题，包括低辐射镀膜玻璃最常见的外观质量缺陷等问题。

一、三银低辐射镀膜玻璃的加热由于低辐射镀膜玻璃具有出色的远红外反射性能，因此，在玻璃发热炉内，采用辐照、对流和传递三个方法，可以有效地将其加温至所需的温度，从而达到最佳的保温效果。

由于其具有出色的抗红外辐射能力，因此受到了广泛应用。

为了提高加热效率，我们需要采用辐射加热方法，这样玻璃就能快速达到钢化点温度。

想要提升低辐射涂层的吸热效果，我们需要考虑采用更多的对流和传导加热方式。

传导发热是利用陶瓷辊与玻璃体之间的热交换来完成的，但是如果温度过高，玻璃会产生波形变化、麻点等严重的光学畸变，因此，对于防止这些质量缺陷，我们应该采取更有效的措施来提升低辐射镀膜的加热效率。

在低辐射镀膜玻璃加热器方面，对流加热是最佳选择，因为它可以有效地抑制辐射，同时也可以有效地传递热量。

钢化镀膜玻璃的生产工艺
钢化镀膜玻璃的生产工艺包括以下步骤：
1.选材：选择优质的玻璃原料，并根据要求的尺寸和厚度进行剪裁。

2.加工：玻璃经过精密的加工，包括打磨、钻孔、抛光等操作，以获得平滑、光洁的表面。

3.蒸镀：将玻璃放入真空蒸镀设备中，将金属粉末加热至高温，让其在玻璃表面形成金属氧化物薄膜，达到防紫外线、隔热、隔音等效果。

4.钢化：把蒸镀完成的玻璃放入钢化炉中进行加热，然后快速冷却，使玻璃表面负责压应力，内部上产生拉应力，从而增强其抗压、抗弯强度，达到钢化效果。

5.裁切：将钢化镀膜玻璃按照要求的尺寸进行裁切，以便安装和使用。

6.品检：对钢化镀膜玻璃的尺寸、质量进行严格的检查，确保符合产品要求和国家标准。

7.包装：将合格的钢化镀膜玻璃进行包装，以防止在运输和存储过程中损坏。

什么是LOW-E玻璃及生产流程玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。

然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。

这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。

Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。

其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。

有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。

普通浮法玻璃的辐射率高达，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至以下。

因此，用Low-E 玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

室内热量损失的降低所带来的另一个显着效益是环保。

寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。

如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。

良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。

从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。

Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。

我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的%左右。

因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显着的社会效益和经济效益。

LOW-E镀膜钢化玻璃生产工艺
首先，需要将原材料玻璃进行切割。

根据产品尺寸要求，将大片的玻
璃切割成指定尺寸的小块玻璃，切割过程需要使用专用的玻璃切割机械。

然后，对切割好的玻璃进行边缘加工。

边缘加工是为了使玻璃表面更
加光滑，避免伤人。

边缘加工主要有两种方法：一种是通过砂轮进行磨削，另一种是通过机械加工进行抛光。

接下来，需要对玻璃进行清洗。

玻璃清洗是为了去除表面的污垢和灰尘，确保镀膜的质量。

通常使用清洗剂和水进行清洗，然后使用干净的布
擦干。

清洗完毕后，需要对玻璃进行镀膜。

镀膜是LOW-E玻璃的核心工艺，
通过在玻璃表面涂覆一层具有高反射性能的薄膜，实现对热辐射的反射，
提高隔热性能。

镀膜过程需要使用专用的真空镀膜设备，将玻璃放入真空
室内，通过高温蒸发的方式，使金属氧化物在玻璃表面形成一层均匀而稳
定的薄膜。

镀膜完成后，需要对玻璃进行钢化处理。

钢化是为了提高玻璃的强度
和安全性能。

将镀膜玻璃放入钢化炉内，加热到高温，然后迅速冷却，使
玻璃表面和内部形成压缩应力，增加玻璃的抗冲击能力。

最后，对钢化玻璃进行包装。

将钢化玻璃用塑料膜或纸箱进行包裹，
防止玻璃在运输过程中受到损坏。

以上就是LOW-E镀膜钢化玻璃的生产工艺。

通过这些工艺步骤，可以
制造出具有优异隔热性能和良好安全性能的玻璃产品，满足建筑行业对高
性能玻璃的需求。

镀膜玻璃生产工艺流程(一)镀膜玻璃生产工艺引言镀膜玻璃是一种通过在玻璃表面涂覆一层薄膜来改变其物理和化学性能的工艺。

本文将详细介绍镀膜玻璃的生产工艺，包括以下几个流程：1.玻璃清洗2.膜层制备3.薄膜镀沉4.膜层检测5.膜层修饰玻璃清洗玻璃清洗是镀膜工艺中的第一步，目的是将玻璃表面的杂质和污垢去除，以保证后续膜层制备的质量和附着力。

清洗流程一般分为以下几个步骤：•清洗剂选择：根据玻璃表面的不同污染情况，选择合适的清洗剂。

常用的清洗剂有去离子水、酸碱溶液等。

•清洗设备：使用超声波清洗机或喷淋清洗机，可提高清洗效果。

•清洗时间：根据需要清洗的玻璃数量和质量要求，设定不同的清洗时间。

膜层制备膜层制备是镀膜玻璃工艺的核心步骤之一，它决定了镀膜玻璃的性能和功能。

常用的膜层制备方法有以下几种：1.物理气相沉积（PVD）：通过物理手段将膜层材料加热蒸发或溅射，使其沉积在玻璃表面。

2.化学气相沉积（CVD）：将膜层材料的前体物质气体引入反应室，经化学反应生成膜层，然后沉积在玻璃表面。

3.溶液法：将膜层材料溶解在溶剂中，通过浸泡或涂覆的方式，将溶液中的物质沉积在玻璃表面。

4.离子束沉积（IBD）：利用带电粒子束轰击膜层材料，使其溅射、沉积在玻璃表面。

薄膜镀沉薄膜镀沉是将制备好的膜层材料沉积在玻璃表面的过程。

具体流程如下：1.膜层材料进入镀膜机：制备好的膜层材料进入镀膜机的加热蒸发器或溅射靶材。

2.膜层材料气化：加热或电子轰击等方式将膜层材料气化，并形成蒸汽或等离子体。

3.薄膜沉积：气化的膜层材料通过某种手段，沉积在玻璃表面，形成薄膜。

膜层检测膜层检测是镀膜工艺中的质量控制环节，用于评估膜层的厚度、光学特性和物理性能。

常用的膜层检测方法有以下几种：•厚度测量：使用光学测量仪器，例如椭圆偏振仪，测量膜层的厚度。

•光谱特性测量：使用分光光度计或激光透过率测量仪器，测量膜层的光学特性，如透过率、反射率等。

•表面形貌观察：利用扫描电子显微镜等仪器，观察膜层的表面形貌。

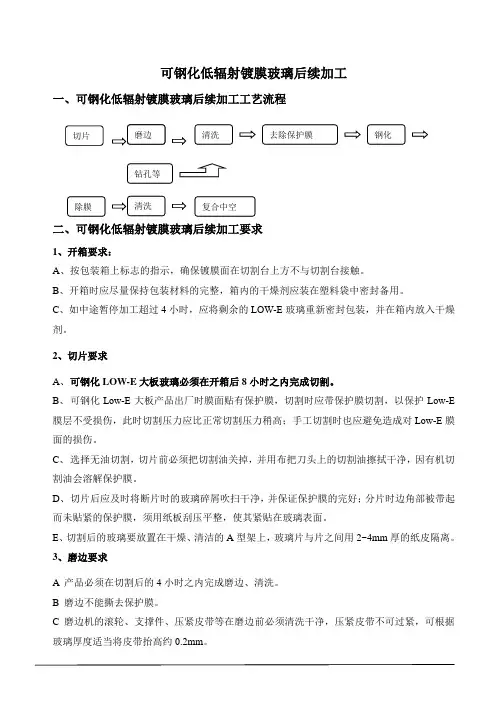

可钢化低辐射镀膜玻璃后续加工一、可钢化低辐射镀膜玻璃后续加工工艺流程二、可钢化低辐射镀膜玻璃后续加工要求1、开箱要求：A 、按包装箱上标志的指示，确保镀膜面在切割台上方不与切割台接触。

B 、开箱时应尽量保持包装材料的完整，箱内的干燥剂应装在塑料袋中密封备用。

C 、如中途暂停加工超过4小时，应将剩余的LOW-E 玻璃重新密封包装，并在箱内放入干燥剂。

2、切片要求A 、 可钢化LOW-E 大板玻璃必须在开箱后8小时之内完成切割。

B 、 可钢化Low-E 大板产品出厂时膜面贴有保护膜，切割时应带保护膜切割，以保护Low-E 膜层不受损伤，此时切割压力应比正常切割压力稍高；手工切割时也应避免造成对Low-E 膜面的损伤。

C 、 选择无油切割，切片前必须把切割油关掉，并用布把刀头上的切割油擦拭干净，因有机切割油会溶解保护膜。

D 、 切片后应及时将断片时的玻璃碎屑吹扫干净，并保证保护膜的完好；分片时边角部被带起而未贴紧的保护膜，须用纸板刮压平整，使其紧贴在玻璃表面。

E 、切割后的玻璃要放置在干燥、清洁的A 型架上，玻璃片与片之间用2~4mm 厚的纸皮隔离。

3、磨边要求A 产品必须在切割后的4小时之内完成磨边、清洗。

B 磨边不能撕去保护膜。

C 磨边机的滚轮、支撑件、压紧皮带等在磨边前必须清洗干净，压紧皮带不可过紧，可根据玻璃厚度适当将皮带抬高约0.2mm 。

D 冷却磨轮的冷却水必须勤于更换，不得夹带大的硬质颗粒，以免造成Low-E膜层划伤。

4、磨边清洗要求A 磨边后应立即清洗玻璃；清洗不能撕去保护膜，必须带膜清洗；为预防毛刷损坏保护膜，可将清洗机毛刷适当提高。

清洗后的玻璃不能有残留水珠，否则必须用纸擦干。

B 可钢化LOW-E玻璃磨边后,若要在4个小时以后才进行钢化加工,则必须用塑料薄膜进行密封包装，两片玻璃之间用2~4mm厚干燥的纸皮隔离，并在包装内放入适量的干燥剂吸潮C清洗机在使用前，应做一次彻底清洁、保养，必须确保清洗机符合以下要求，如不符合则必须进行清洗机清洁保养：●清洗机顶部盖板：要求盖板上无油无尘。

镀膜和LOW-E钢化玻璃生产工艺和操作要点一、镀膜玻璃和低辐射（low-e）玻璃1、玻璃切割1.1玻璃切割时膜面向上,注意玻璃架子方向1.2操作工最好带不带胶皮的手套,胶皮在膜面上着力会划伤膜面1.3搬运输玻璃最好不要在膜面上用力1.4不要用尺杆来切割玻璃,用跑刀和切割机,切割油用量不已太多,1.5切割油最好用易挥发的1.6第一片玻璃膜面向外,不是架子划伤玻璃1.7玻璃之间使用干净的纸或EPE软片隔离1.8最外面的玻璃膜面向内,玻璃之间要靠紧,大小有序1.9不要在玻璃上贴标签,清洗时烂标签会堵塞水管的喷嘴1.10精磨边的磨削量单边为1—1.5MM2、玻璃磨边2.1玻璃上片和下片不戴带胶皮的手套2.2直线磨边机时,玻璃膜面不能向内,靠在靠轮上,会划伤玻璃2.3膜面需垫上干净的软板,如PC板上贴软胶带等,贴胶带面紧贴着膜面2.4软板要垫满玻璃,软板每使用一次用干净的布擦干净2.5双边磨磨边时,膜面向上,被皮带加紧的双边膜面上EPE软片2.6EPE软片每次使用都要放在清水中洗干净2.7双边磨的前部压轮需要提起,最好前部和后部用清水帘淋玻璃,而不是用风来吹玻璃2.8膜面保持湿润是很重要的,玻璃磨硝粉干在玻璃上给清洗带来很多麻烦2.9玻璃在磨边过程中不能停止,连续磨完送去清洗.磨完边的玻璃立即清洗完毕2.10玻璃膜面辨别可以用膜面倒角小于非膜面的办法3、玻璃清洗3.1清洗镀膜玻璃应用软质毛刷,毛刷直径∮≤0.15MM,材质聚氨脂或动物毛3.2毛刷接住玻璃约2-3MM,转速应比一般的慢3.3玻璃进入清洗机前先用一道清水喷淋,去除脏水3.4清洗机内的水用软水,导电率小于30μA,PH值6---8,水温35--60℃3.5吹干玻璃的风是热风3.6玻璃清洗后应干净，无水渍,无灰尘,无划伤3.7玻璃下片工应干净的带手套,玻璃之间垫干净的纸或EPE软片3.8下片工不能把唾沫飞溅到玻璃的膜面上,不能用手住摸膜面3.9不能在膜面上贴标签4、半成品的缺陷4.1原片上有脱膜点,有吸盘印（镀膜生产时装箱造成）,有水纹（象菊花状）4.2磨边时的皮带夹痕,4.3胶皮擦伤玻璃；清洗机毛刷划伤玻璃呈发丝状，在阳光下看的明显4.5唾沫点,手印以上的缺陷会在钢化后明显看到，检验的方法：用热哈气到玻璃表面，可以看到皮带夹痕、水纹、手印、吸盘印二、镀膜玻璃钢化1、玻璃上片1.1上片工带干净的手套作业,不能用手触摸玻璃,会留下手印1.2说话时不能把唾沫飞溅到玻璃上,最好带口罩1.3若是玻璃不干净,可以用高纯度的酒精来擦玻璃,但不能留下擦痕,要擦干1.4每炉玻璃摆的量要一致2、玻璃加热2.1由于镀膜玻璃(又称热反射玻璃)膜面耐温相对玻璃面差,所以炉温相对白玻要低约20--30℃，膜面能承受的温度为不大于630—640度，平钢炉温度：上部675---695℃,下部660---685℃.2.2镀膜玻璃膜面向上，反射上部热量，炉子上部要用对流加热乃至强制对流加热，热平衡流量开度最大，时间大于玻璃加热时间的三分之二2.3加热时间依玻璃种类和规格的不同而不同,约为每毫米552.4加热平衡开度小于1㎡的满开,大点片开度逐渐小至一般,但必须开.另加热平衡开度以镀膜的热反射率高低而高低3、玻璃冷却3.1玻璃冷却风压：5mm 3.2kpa—4.2kpa 6mm 2.2kpa----2.8kpa3.2风栅高度: 5mm上部25mm 下部32mm6mm 上部27mm 下部35mm3.3摆动速度:90mm---120mm/s3.4摆动速度应当有变化,先快后慢,而后停3.5摆动距离应有变化4、钢化工序质量缺陷4.1脱膜:温度高的边部脱膜\整个面的色差\手印\酒精擦的痕迹\毛刷痕迹\水纹\点状脱膜\.4.2白雾:底部温度高,翘曲而造成的与辊道之间摩擦,有时会看到划伤的情况4.3风斑:有称应力斑,玻璃加热和吹风急冷不匀造成4.4麻点:底部温度高或辊道不干净造成4.5翘曲:温度高或吹风不匀造成5、钢化缺陷纠正方法5.1保证半成品的干净5.2降低温度5.3调整风栅高度。

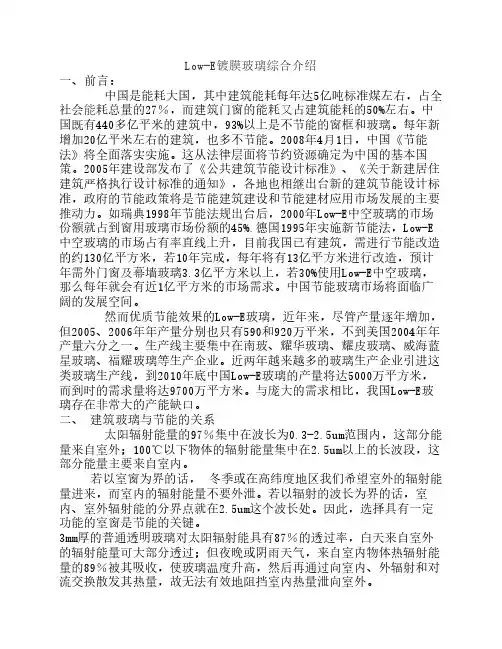

Low-E镀膜玻璃综合介绍一、前言：中国是能耗大国，其中建筑能耗每年达5亿吨标准煤左右，占全社会能耗总量的27％，而建筑门窗的能耗又占建筑能耗的50%左右。

中国既有440多亿平米的建筑中，93%以上是不节能的窗框和玻璃。

每年新增加20亿平米左右的建筑，也多不节能。

2008年4月1日，中国《节能法》将全面落实实施。

这从法律层面将节约资源确定为中国的基本国策。

2005年建设部发布了《公共建筑节能设计标准》、《关于新建居住建筑严格执行设计标准的通知》，各地也相继出台新的建筑节能设计标准，政府的节能政策将是节能建筑建设和节能建材应用市场发展的主要推动力。

如瑞典1998年节能法规出台后，2000年Low-E中空玻璃的市场份额就占到窗用玻璃市场份额的45%.德国1995年实施新节能法，Low-E 中空玻璃的市场占有率直线上升，目前我国已有建筑，需进行节能改造的约130亿平方米，若10年完成，每年将有13亿平方米进行改造，预计年需外门窗及幕墙玻璃3.3亿平方米以上，若30%使用Low-E中空玻璃，那么每年就会有近1亿平方米的市场需求。

中国节能玻璃市场将面临广阔的发展空间。

然而优质节能效果的Low-E玻璃，近年来，尽管产量逐年增加，但2005、2006年年产量分别也只有590和920万平米，不到美国2004年年产量六分之一。

生产线主要集中在南玻、耀华玻璃、耀皮玻璃、威海蓝星玻璃、福耀玻璃等生产企业。

近两年越来越多的玻璃生产企业引进这类玻璃生产线，到2010年底中国Low-E玻璃的产量将达5000万平方米，而到时的需求量将达9700万平方米。

与庞大的需求相比，我国Low-E玻璃存在非常大的产能缺口。

二、 建筑玻璃与节能的关系太阳辐射能量的97％集中在波长为0.3-2.5um范围内，这部分能量来自室外；100℃以下物体的辐射能量集中在2.5um以上的长波段，这部分能量主要来自室内。

若以室窗为界的话， 冬季或在高纬度地区我们希望室外的辐射能量进来，而室内的辐射能量不要外泄。

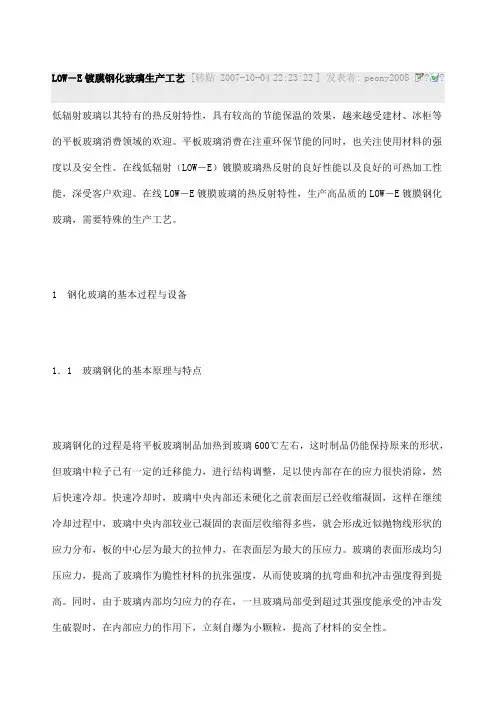

LOW－E镀膜钢化玻璃生产工艺 [转贴 2007-10-04 22:23:22 ] 发表者: peony2008 ??低辐射玻璃以其特有的热反射特性，具有较高的节能保温的效果，越来越受建材、冰柜等的平板玻璃消费领域的欢迎。

平板玻璃消费在注重环保节能的同时，也关注使用材料的强度以及安全性。

在线低辐射（LOW－E）镀膜玻璃热反射的良好性能以及良好的可热加工性能，深受客户欢迎。

在线LOW－E镀膜玻璃的热反射特性，生产高品质的LOW－E镀膜钢化玻璃，需要特殊的生产工艺。

1 钢化玻璃的基本过程与设备1．1 玻璃钢化的基本原理与特点玻璃钢化的过程是将平板玻璃制品加热到玻璃600℃左右，这时制品仍能保持原来的形状，但玻璃中粒子已有一定的迁移能力，进行结构调整，足以使内部存在的应力很快消除，然后快速冷却。

快速冷却时，玻璃中央内部还未硬化之前表面层已经收缩凝固，这样在继续冷却过程中，玻璃中央内部较业已凝固的表面层收缩得多些，就会形成近似抛物线形状的应力分布，板的中心层为最大的拉伸力，在表面层为最大的压应力。

玻璃的表面形成均匀压应力，提高了玻璃作为脆性材料的抗张强度，从而使玻璃的抗弯曲和抗冲击强度得到提高。

同时，由于玻璃内部均匀应力的存在，一旦玻璃局部受到超过其强度能承受的冲击发生破裂时，在内部应力的作用下，立刻自爆为小颗粒，提高了材料的安全性。

1．2 玻璃钢化设备目前采用的玻璃钢化设备是美国GLASSTECH水平钢化系统，由上片台、加热炉、强制冷却风栅、下片台等组成。

玻璃在加热炉内完成加热过程，电炉内部空间被炉内水平、相隔一定间距放置的数十根陶瓷辊道分隔为上下两个加热空间，分别由顶部与底部的电热丝加热，电脑自动控制整个加热过程。

玻璃在风栅区经受强力气流的强制冷却，该区域被水平放置、绕有石棉绳、相隔一定间距的辊道分为上下两个冷却空间，分别对玻璃的上下两个表面进行快速冷却，气流总压、上下风栅的气流分压力可以单独调节。
