摄像头试验检验指导书1.引言1.1目的本试验检验指导书的目的是为了对摄像头进行全面的试验和检验，确保其质量和性能符合相关标准和要求。
1.2适用范围本指导书适用于各种类型的摄像头，包括安装在电脑、手机、监控设备等上的摄像头。
2.试验检验项目2.1外观检查2.1.1检查摄像头外观是否完好，无明显的外观破损或变形。
2.1.2检查摄像头表面是否光滑，无明显的划痕或污渍。
2.1.3检查摄像头的连接线是否完好，无断裂或破损。
2.2功能试验2.2.1连接测试设备将摄像头与测试设备连接，确保连接稳定可靠。
2.2.2分辨率测试通过测试设备，检测摄像头的分辨率是否符合规定要求。
2.2.3对比度测试调整测试设备的对比度设置，观察和测试摄像头的图像是否能正常显示并保持清晰度。
2.2.4帧率测试通过测试设备，检测摄像头的帧率是否符合规定要求。
2.2.5色彩还原测试通过测试设备，在不同的色彩模式下，检测摄像头的图像是否能准确还原颜色。
2.2.6自动对焦测试测试摄像头的自动对焦功能，检测其对焦速度和准确度。
2.2.7弱光环境测试在弱光环境下，测试摄像头的图像是否仍然能够清晰显示。
2.2.8光线反应测试对摄像头进行快速移动，检测其在不同光线条件下的图像表现和响应速度。
2.2.9符合安全要求测试检测摄像头的工作温度、耐压和防护等是否符合相关安全要求。
3.试验检验方法3.1外观检查使用目视检查的方法对摄像头的外观进行检查。
3.2功能试验使用专业的图像分析仪等设备，结合目测方法对摄像头的各项功能进行测试。
4.试验检验结果分析及判定根据摄像头的试验结果和对比相关标准和要求，进行判定。
如果摄像头在所有的试验项目中均符合要求，则判定其合格；如果有一个或多个项目未达到要求，则判定其不合格。
5.试验检验记录记录摄像头的试验检验过程，包括试验项目、测试方法、检验结果等。
6.试验检验结论根据试验数据和分析结果，对摄像头是否合格进行结论。
7.试验检验注意事项7.1进行试验检验时，必须保证测试设备和环境的稳定和准确性。
摄像头测试方案（讲案）一、摄像头基本原理与功能概念1.数码相机2.镜头3.参数3.1像素/有效像素3.2焦距3.3光圈3.4最近对焦距离3.5ISO感光率二、摄像头测试项目1.分辨率测试/解析度测试2.色彩还原测试3.白平衡测试4.灰阶测试5.畸变测试6.其他测试项三、分辨率测试卡1.分类2.型号3.定制四、测试软件前言首先，今天讲的主要是摄像头测试方面的知识，但是，我们要用的测试设备不仅仅是用在摄像头方面，比如分辨率测试卡、24色色卡等；今天讲解的是我们经常遇到的问题，而不是全部的系统讲解；在讲解过程中大家有什么问题，可以直接问；然后，最后我讲完的时候大家也可以问一些我漏掉的问题。
一、摄像头基本原理与功能概念1.数码相机1.1分类单反、数码相机、手机…1.2构成机身、CCD\CMOS、镜头2.镜头2.1分类单反镜头、手机镜头、安防摄像头镜头等等2.2构成光学镜片、控制系统3.参数3.1 像素/有效像素CCD有效像素、镜头解析度、相机有效像素3.2焦距（10mm~300mm）焦距是从镜头之镜片中间点到光线能清晰聚焦的那一点之间的距离；3.3光圈3.4最近对焦距离3.5 ISO感光率(100~3200)二、摄像头测试项目1.分辨率测试/解析度测试ISO12233 的拍摄应按照测试安排的标准拍摄原则，并使水平方向的粗框与画面水平框平行，拍摄时让图卡的有效高度（ISO12233 粗框内侧的高度）正好占满画面。
如果拍摄的稍小，则判读结果需要乘以全画面像素/chart 有效高度所占的像素数，并要求图卡有效高度大于全画面高度的1/2。
拍摄ISO12233 规定的图卡中的倾斜图块，利用计算机软件测定其输出影像幅度对比曲线，按对比曲线测出水平尼奎斯特频率极限f 水平（Lw/PH）和垂直尼奎斯特频率极限f垂直（Lw/PH）。
摄像设备光学有效像素数N 为：N=f 垂直×f 水平比如照片象素是1600*1200，那就是1600*1200=1920000，越等于200 万，那就是200 万象素的设想头。
摄像头测试方法及应用国际标准测试图卡：要判定摄像头成像质量的好坏，我们需要对摄像头成像的质量进行测试并评价，而我们人眼的分辨是有限的。
一张完美的图像所涉及的评价参数有很多，比如分辨率、清晰度、动态范围、对比度、颜色、灰阶等级等，因此需要用到多种国际标准测试图卡。
固润光电所代理的Imatest和Applied Image公司能提供多种图像测试卡以及图像测试设备和相应的分析软件，能够满足多种测试需求，符合国际标准，为行业提供多种测试图卡。
通过测试图卡和相应的图像测试软件来对摄像头成像质量来进行评价，从而判定工厂所生产的摄像头质量的好坏。
本文以QA-76数字影像分辨率测试卡来对摄像头的成像分辨率进行测试，探讨研究如何根据数字图像处理理论进行摄像头准确调焦，以获得较为清晰的图像，主要分为两个部分实现，第一部分首先选取合适的标准测试卡，采集图像并进行感兴趣区域的圆心定位。
第二部分是对其图样进行像素采样、处理、比较特征值，以判定目前采集图片是否清晰，确定摄像头成像分辨率选取合适的数字图像清晰度评价函数，以评定不同清晰度下的图像相应特征值。
ISO12233分辨率图卡，该分辨率图卡中包含各种图样，使用时不一定直接使用该图卡，也可以裁剪出必需的部分，并经过重新拼接排列后使用。
图2-1ISO12233分辨率图表ISO12233分辨率图卡使用分析：1.暗室：不能反光、透光、关灯后照度低于1Lx，墙面用18度灰的灰布。
如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700Lx～1200Lx之间，测试时饱和度和均匀度可根据实际调节，正常测试使用D65光源，光强度不足需使用相同光源补光。
2.在D65光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%，光源应采取必要的遮光措施，防止光源直射镜头。
监控摄像机测试步骤及使用方法测试监控摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其监控摄像机失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。
1.清晰度的测量：多个监控摄像机进行测试时，应使用相同镜头，(推荐使作定焦、二可变镜头)，以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10组垂直线和10组水平线。
分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。
如垂直350线水平800线，此时最好用黑白监视器。
测试时可在远景物聚焦，也可边测边聚焦。
最好能两者兼用，可看出此摄像机的差异(对远近会聚)。
2.监控摄像机彩色还原性的测试：测试此参数应选好的彩色监视器。
首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看监控摄像机反应灵敏度，拿彩色画册放在监控摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。
测试条件如此摄像最代照度在50V时应在50+10V照度情况下测量，即每监控摄像机最代照度基础上加十伏，且光圈应保持最接近状态。
3.照度：将监控摄像机置于暗室，暗室前后为有源220V自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V调到250V。
室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值(把有源灯用调压器调暗至看不清暗室内置画面)再把光圈打至最小再记录下一个最低照度值，也可前后灯分别调压明灭。
4.监控摄像机逆光补偿：测试此参数有两种方法：一种是在暗室内，把摄像机前侧调压灯打开，调至最亮时，然后在灯的下方放置一图画或文字，把监控摄像机迎光摄像，看图像和文字能否看清，画面刺不刺眼，并调节AL、AX拔档开关，看有无变化，哪种效果最好。
另一种是在阳光充足的情况下把摄像机向窗外照，此时看图像和文字能否看清楚。

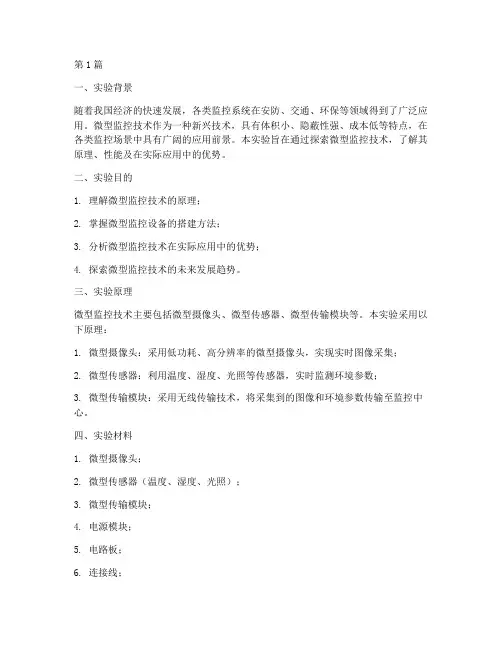

第1篇一、实验背景随着我国经济的快速发展，各类监控系统在安防、交通、环保等领域得到了广泛应用。
微型监控技术作为一种新兴技术，具有体积小、隐蔽性强、成本低等特点，在各类监控场景中具有广阔的应用前景。
本实验旨在通过探索微型监控技术，了解其原理、性能及在实际应用中的优势。
二、实验目的1. 理解微型监控技术的原理；2. 掌握微型监控设备的搭建方法；3. 分析微型监控技术在实际应用中的优势；4. 探索微型监控技术的未来发展趋势。
三、实验原理微型监控技术主要包括微型摄像头、微型传感器、微型传输模块等。
本实验采用以下原理：1. 微型摄像头：采用低功耗、高分辨率的微型摄像头，实现实时图像采集；2. 微型传感器：利用温度、湿度、光照等传感器，实时监测环境参数；3. 微型传输模块：采用无线传输技术，将采集到的图像和环境参数传输至监控中心。
四、实验材料1. 微型摄像头；2. 微型传感器（温度、湿度、光照）；3. 微型传输模块；4. 电源模块；5. 电路板；6. 连接线；7. 实验台。
五、实验步骤1. 搭建微型监控设备：将微型摄像头、传感器、传输模块等模块连接到电路板上，搭建微型监控设备；2. 连接电源：将电源模块连接到电路板，为微型监控设备供电；3. 测试设备：在实验台上放置微型监控设备，测试其工作状态，确保设备正常运行；4. 传输数据：将微型监控设备放置在监控区域，测试图像和传感器数据的实时传输；5. 分析结果：分析实验数据，评估微型监控设备的性能。
六、实验结果与分析1. 微型监控设备搭建成功，摄像头、传感器、传输模块等模块均能正常工作；2. 实时图像和传感器数据能顺利传输至监控中心；3. 微型监控设备在低功耗、高分辨率、隐蔽性强等方面具有明显优势；4. 实验结果表明，微型监控技术在安防、交通、环保等领域具有广泛的应用前景。
七、实验结论1. 微型监控技术具有体积小、隐蔽性强、成本低等优点，在各类监控场景中具有广阔的应用前景；2. 本实验成功搭建了微型监控设备，验证了其原理和性能；3. 微型监控技术在实际应用中具有明显优势，有望成为未来监控系统的发展方向。
摄像头试验检验指导书
一、定义
摄像头（camera）是用来记录图像或视频信号的一种电子设备。
摄像
头的试验和检验是指在实际应用中，确保摄像头的正常工作，确保摄像头
能够正确地记录图像和视频信号，并且确保摄像头的画面质量。
二、摄像头试验与检验的主要内容
1.电气试验：测试摄像机的工作电压、电流和耗散电功率等是否正常，以及摄像机的主要部件的运行是否正常。
2.动态试验：测试摄像机的输入到输出的图像质量，检查摄像机是否
能够清晰记录图像和视频信号。
3.画质试验：测试摄像机的白平衡、颜色、对比度、色彩失真度等是
否正常。
4.功能试验：测试摄像机的自动曝光功能、自动对焦功能、自动白平衡、记录格式和比特率等是否正常。
5.无线传输试验：测试摄像机的无线传输距离、传输速率和传输质量，以确保无线传输的安全和稳定性。
6.兼容性试验：测试摄像机与其他系统的兼容性，确保摄像机可以正
常工作。
三、摄像头试验与检验的主要方法
1.对摄像头设备的外观检查，检查摄像头是否有外观的损坏，以及电
源线和连接线是否正常。
2.用多个摄像头进行实时视频监控。

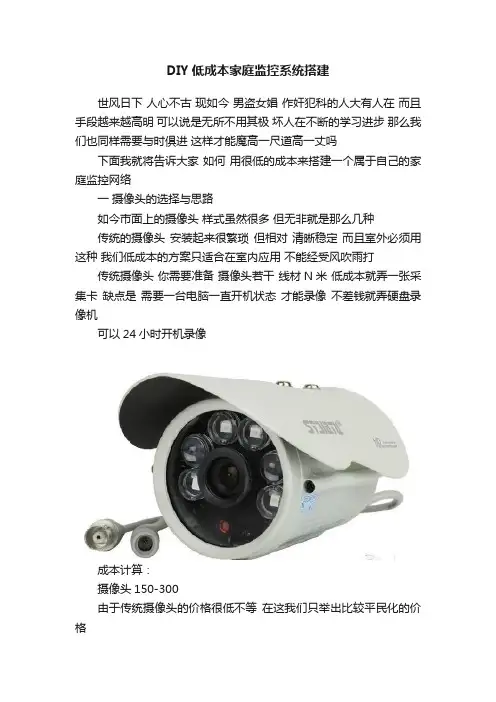

DIY低成本家庭监控系统搭建世风日下人心不古现如今男盗女娼作奸犯科的人大有人在而且手段越来越高明可以说是无所不用其极坏人在不断的学习进步那么我们也同样需要与时俱进这样才能魔高一尺道高一丈吗下面我就将告诉大家如何用很低的成本来搭建一个属于自己的家庭监控网络一摄像头的选择与思路如今市面上的摄像头样式虽然很多但无非就是那么几种传统的摄像头安装起来很繁琐但相对清晰稳定而且室外必须用这种我们低成本的方案只适合在室内应用不能经受风吹雨打传统摄像头你需要准备摄像头若干线材N米低成本就弄一张采集卡缺点是需要一台电脑一直开机状态才能录像不差钱就弄硬盘录像机可以24小时开机录像成本计算：摄像头150-300由于传统摄像头的价格很低不等在这我们只举出比较平民化的价格线材 1.5元/米采集卡：50-200硬盘录像机：4路的200-500硬盘：300（500G）看各人需求吧就是电脑硬盘容量越大价格越贵安装：50-100 需要各种爬高和钻眼有一定的危险性所以建议大家还是花钱搞定吧！下面我们按照最低标准合一下总价150+15+50+50=265 这是一路摄像头采集卡方案的价格150+15+50+200+300+50=765 这是一路硬盘录像机的价格一般来说一路摄像头是根本就不够用的最少也得两到三路下面将要介绍的是另一种可以使用内存卡录像的摄像头这种摄像头成本相对较低但也不适合在室外使用缺点也比较明显不能实时监控没有报警功能看录像需要你爬上去把内存卡拔下来在插到读卡器中用电脑查看才行市面上这种摄像头的价格大概在70-200左右还有再单独购买内存卡内存卡的价格也是根据大小来定的一般才40-200不等这样计算下来这种摄像头的成本每个大概在120块钱左右再有就是这种高富帅的最爱 WIFI无线摄像头成本高图像卡没事就断开连接完全就是样子货当然也有流畅稳定的但价格都在数千元左右俺们这种屌丝级别的存在只能望尘莫及了最后就是该我的低成本监控方案登场了成本计算：摄像头 15元*3（二手逻辑摄像头俗称洋垃圾便宜好用被破坏了也不心疼）线材 USB延长线 5米19.5元 20米53元 30米88元监控软件 3元（嘘~盗版的！别声张！）电脑一台闲置N年在家吃灰的破主机这个价格实在是没法算去电脑城卖的话估计人家都不会收.......总计:45（摄像头）+160.5(线材)+3(软件)+无可估价的电脑主机=208.5三路监控208.5搞定成本低不说还非常实用软件拥有人脸识别自动上传邮箱的功能而且我买的摄像头都是自带麦克风的这样连声音都可以收录如何没有闲置的主机的话完全可以使用自己平时用的计算机就可以了N年前的HTPC主机线材注意一定要买带增压器的USB延长线这很重要！切记切记顺便买了个USB分线器走线自己想办法吧这个不用雇人的省人工费了！给主机装系统门外的一路摄像头逻辑pro4000 ccd的自带人脸识别当年这头卖600块大洋哥就花15 就搞定了15块能用就不错了品相就别挑了！屌丝住的老旧小区典型的脏乱差完全开放式的无论是人是鬼都能进来晃一圈数年来俺前后换过三台车无一幸免统统都被砸过玻璃尤其是新换的汉兰达刚提车第二天就被砸了~膜都没来得及贴呢,,,,,,,,先装门口的测试一下效果OK室内装在客厅一个出入家里的必经之路三个头全部正常运行不错很欣慰！外面看车的两路摄像头是之前被迫害的实在受不了了一怒之下装的画了好几百大洋当时，冲动是魔鬼哇！面部识别自动报警还是非常灵敏的移动中依然能十分准确的识别出面部我也不知道这算不算是误识别.........。
实验考评系统摄像头安装及相关说明 1. 摄像头的安装1、把实验对应的台布铺到实验桌面上。
台布直接铺在桌面上，且保证台布与桌面的左边缘及上边缘重合。
2、按照摄像头安放表把摄像架安放到实验桌面。
摄像头安放位置表及相关说明（左右以实验者方位为基准）：表中坐标系的建立如下图所示，桌面的左上方点为坐标原点。
放置摄像头架时，应将滑杆放在有刻度线一面的槽内，正对实验操作者。
如下图：3、立杆用“C”型夹压住底座的舌部，固定到实验台面，如图一。
或者，把侧面板用T 型螺母装到立杆上，如图二。
再用“C”型夹压住侧面板，把立杆固定到实验台的档板。
刻度X图一图二注意：（1）、摄像头固定架底座的边应与桌边平行，底座“舌”指向X反方向（物理实验中左摄像头固定架底座“舌”指向X反方向，右摄像头固定架底座“舌”指向X反方向；化学实验中摄像头固定架底座“舌”均指向X反方向）。
（2）、摄像头固定架X、Y定位的标记位见下图。
即摄像头固定架底座的上左侧点，而非舌部的左侧点。
（3）、高度Z值是滑杆底部对应的数值。
（4）、α角以左、中、右三条基准线对着的α角刻度盘数值读。
例如下图一的α角的值是中2，下图二的α角的值是左1。
（5）、β角的读数为摄像头柄的边缘线（见下左图中的实线）所指的刻度盘的数值。
（6）、装摄像头应注意，摄像头后柄插入卡槽，中间柄卡入可移动U型块。
柄要卡到底，保持水平，紧挨刻度盘。
后面的螺丝只要顶住后柄就可以，不要太紧。
（7）、在调节摄像头角度时，切记不要直接搬动摄像头的头部，要捏住其中间柄部，板动，调节其角度，调到位后，把β角度固定螺母旋紧。
2.具体实验考核试题的摄像头及台布安放2.1. 物理2.1.1.区域规划桌面的左上方点为坐标原点，仪器摆放区范围为0≤x≤20,操作区范围为30≤y≤91.5，具体如图所示：后柄卡槽可移动U型块2.1.2.具体实验摄像头安放 摄像头安放位置表一：试题1 探究并联电路中干路电流与各支路电流的关系试题2 探究串联电路中用电器两端的电压与电源两端电压的关系试题3 测量小灯泡的额定功率试题4 探究导体在磁场中运动时产生感应电流的条件试题5 探究光反射时的规律试题6 探究平面镜成像时像与物的关系试题7 探究凸透镜成像的规律试题8 探究水沸腾时温度变化的特点试题9 测量蜡块的密度试题10 测量物体运动的平均速度试题11 探究浮力大小与物体排开液体体积的关系安放全景图：摄像头安放位置表二：适用的实验：试题12 探究杠杆的平衡条件安放全景图：2.2. 化学2.2.1.水槽在实验桌面的左侧1）、使用的台布为：PH-1。
摄像头测试操作手册目录第一章测试准备 (2)1.1.测试仪器 (2)1.1.1.测试图卡 (2)1.1.2.高解析监视器 (4)1.1.3.镜头 (4)1.1.4.标准光源灯 (4)1.2.开始测试 (4)第二章测试项目 (5)2.1分辨率测试 (5)2.2频宽测试 (5)2.3CCD平整度测试 (5)2.4阻抗匹配测试 (5)2.5色彩还原度 (5)2.6ATW(自动白平衡)测试 (5)2.7信噪比测试 (6)2.8照度测试 (6)2.9逆光补偿测试 (6)2.10失真测试 (6)2.11耗电量测试 (6)2.12动态效果 (6)2.13码流 (6)2.14延时 (7)2.15回放 (7)第一章测试准备1.1.测试仪器测试摄像机,要准备仪器设备有:3500度K的灯箱(Light Box),测试图卡矢量示波器(Vector Scope)波形示波器(Waveform)示波器( OSC Scope)高解析监视器( 500 条以上)标准光源灯照度计分光式色度计反射式光密度计帧频测试仪放大镜显微镜考虑到成本和可操作性，我们使用标准光源灯+高解析监视器+测试图卡的测试方法。
1.1.1.测试图卡●分辨率测试图卡摄像设备的分辨率测试图卡使用 ISO 12233-2000 测试图卡，参见 ISO12233-2000.图卡的具体要求应符合 ISO12233-2000 标准。
ISO12233-2000 定义了标准的分辨率测试图卡的内容、式样及其实现方法。
在实际测试中,对于固定焦距的摄像设备，在景深（成像最佳相距）范围内按照分辨测试图卡使用方法选择合适尺寸的分辨率测试图卡尽量充满视场拍摄，或按照 ISO 12233 的相关规定对测试结果进行校正。
根据上述原则可以选定如图所示合适尺寸的分辨率测试图卡。
●色彩测试图卡摄像设备的色彩图卡使用 GretagMacbeth ColorChecker 图卡。
●几何失真测试图卡几何失真测试图卡为一张底色为白色的图卡，上面绘制有黑色矩形方格图，打印线必须清晰且不能太细，具体要求为：图形为 300Pireis/inch;线宽为 27Pireis水平方向 10～20 行保证水平方向与垂直方向的直线形成的图形为正方形，且垂直方向布满全图。

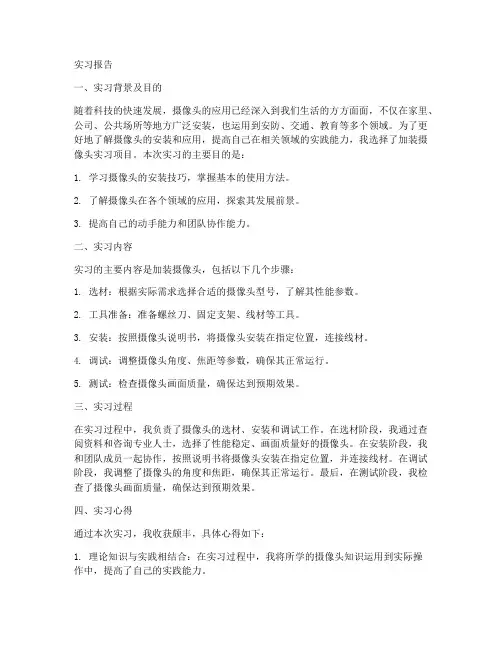

实习报告一、实习背景及目的随着科技的快速发展，摄像头的应用已经深入到我们生活的方方面面，不仅在家里、公司、公共场所等地方广泛安装，也运用到安防、交通、教育等多个领域。
为了更好地了解摄像头的安装和应用，提高自己在相关领域的实践能力，我选择了加装摄像头实习项目。
本次实习的主要目的是：1. 学习摄像头的安装技巧，掌握基本的使用方法。
2. 了解摄像头在各个领域的应用，探索其发展前景。
3. 提高自己的动手能力和团队协作能力。
二、实习内容实习的主要内容是加装摄像头，包括以下几个步骤：1. 选材：根据实际需求选择合适的摄像头型号，了解其性能参数。
2. 工具准备：准备螺丝刀、固定支架、线材等工具。
3. 安装：按照摄像头说明书，将摄像头安装在指定位置，连接线材。
4. 调试：调整摄像头角度、焦距等参数，确保其正常运行。
5. 测试：检查摄像头画面质量，确保达到预期效果。
三、实习过程在实习过程中，我负责了摄像头的选材、安装和调试工作。
在选材阶段，我通过查阅资料和咨询专业人士，选择了性能稳定、画面质量好的摄像头。
在安装阶段，我和团队成员一起协作，按照说明书将摄像头安装在指定位置，并连接线材。
在调试阶段，我调整了摄像头的角度和焦距，确保其正常运行。
最后，在测试阶段，我检查了摄像头画面质量，确保达到预期效果。
四、实习心得通过本次实习，我收获颇丰，具体心得如下：1. 理论知识与实践相结合：在实习过程中，我将所学的摄像头知识运用到实际操作中，提高了自己的实践能力。
2. 团队协作：在实习过程中，我与团队成员共同解决问题，提高了自己的团队协作能力。
3. 安全意识：通过实习，我了解到摄像头在安防领域的重要性，增强了安全意识。
4. 探索发展：实习过程中，我深入了解了摄像头在各个领域的应用，对其未来发展充满信心。
五、实习总结本次加装摄像头实习让我对摄像头有了更深刻的认识，提高了自己的实践能力和团队协作能力。
我相信，在未来的学习和工作中，我会将所学知识运用得更加熟练，为我国摄像头产业的发展贡献自己的力量。
双摄像机测量系统的构建与操作方法摄像机作为智能化测量领域中的重要工具，在现代科技应用中发挥着不可替代的作用。
而双摄像机测量系统，作为一种结合了双摄像机技术和智能化测量的高级测量工具，更是在许多领域中得到了广泛应用。
本文将介绍双摄像机测量系统的构建与操作方法，并讨论其在工业制造、医疗影像等领域中的应用。
第一部分：双摄像机测量系统的构建双摄像机测量系统的构建涉及到硬件和软件两个方面。
在硬件方面，系统需要包括两个摄像机、光源、标定板和计算机等设备。
摄像机的选取要考虑其分辨率、帧率等参数，以满足实际应用需求。
光源的选择也要根据实际测量对象的特点来确定，以保证测量的准确性和稳定性。
标定板的设计需要考虑到摄像机的几何特性和光学参数，以提供可靠的参考坐标系。
在软件方面，双摄像机测量系统需要涉及图像采集、图像处理、数据处理和结果分析等功能。
这些功能需要借助计算机编程和图像处理算法来实现，以实现测量系统的全自动化操作。
第二部分：双摄像机测量系统的操作方法双摄像机测量系统的操作方法主要包括以下几个步骤：首先，进行系统的校准和标定。
校准是为了消除系统中的误差和漂移，保证测量的准确性。
标定是为了建立摄像机图像和实际物理量之间的对应关系。
其次，进行扫描或采集图像。
在进行图像采集时，要注意保持相机和被测物体之间的合适距离和角度，以获取清晰、准确的图像。
然后，进行图像处理和数据处理。
图像处理主要包括去噪、图像配准和特征提取等步骤，以提高图像的质量和准确性。
数据处理包括图像坐标和世界坐标的转换、误差修正等步骤，以得到准确的测量结果。
最后，进行结果分析和展示。
通过对测量数据的分析和展示，可以得到被测对象的几何形状和尺寸信息，为后续的科学研究和工程应用提供有力支持。
第三部分：双摄像机测量系统的应用双摄像机测量系统在工业制造、医疗影像等领域中有广泛的应用。
在工业制造领域，双摄像机测量系统可以应用于机械加工、自动化装配等环节，用于测量零件尺寸、形状和位置等参数，以实现精密制造和质量控制。
目录1.实习工作概述 (1)2.培训总结与基础知识学习 (1)2.1培训项目 (1)2.1.1实验室规章制度与仪器操作 (1)2.1.2常用电路和芯片应用 (2)2.1.3开关电源培训 (2)2.2基础知识学习 (2)2.2.1研发软件的学习 (2)2.2.2信号完整性分析 (2)3.项目硬件设计 (3)3.1项目方案简介 (3)3.2芯片功能研究 (4)3.3电源方案选型设计 (5)3.3.1参考样机功耗测试 (5)3.3.2电源方案改动与功耗计算 (6)3.3.3DC-DC芯片选用 (7)3.4原理图设计 (8)3.4.1芯片接口设计 (8)3.4.2电源参数设计 (9)3.4.3红外LED电路设计 (11)4.样机制作调试 (12)4.1上电检测 (12)4.2焊接故障排查 (13)4.3FLASH芯片调试 (13)4.4电源纹波调试 (14)4.5无线功能调试 (15)5.物料和样机测试 (15)5.1系统复位时间测试 (15)5.2红外LED测试 (16)5.3图像质量测试 (17)5.3.1Color check (17)5.3.2SFR测试 (19)5.3.3畸变测试 (21)5.3.4Dynamic range (22)6.总结与感想 (22)致谢 (23)1. 实习工作概述实习阶段开始于7月18号，到现在已过去四个月时间了。
回顾这段历程可把实习期间的工作分为三个阶段来描述：（1）入职培训与基础学习：入职培训时间主要集中在7月和8月份，主要包括公司规章制度和员工守则培训，然后是实验室制度与仪器操作、常用电路设计和硬件开发相关软件的学习与使用。
（2）原理图与PCB设计阶段：这段时间主要是对项目电路方案的理论学习并参照Demo进行具体设计的阶段，此时对嵌入式网络产品的基本电路模块及模块电路的芯片等构成有了较明确的认识，同时学习《信号完整性分析》一书，对PDB要点的设计和后续的电路调试打下理论基础。
实习报告一、实习背景和目的本次实习是在XX公司的监控摄像头生产部门进行，实习时间为一个月。
实习的目的是通过实际操作，深入了解监控摄像头的设计、生产和维护过程，掌握监控摄像头的基本工作原理和技术，提高自己的实践能力和技术水平。
二、实习内容和过程在实习期间，我参与了监控摄像头的生产过程，学习了摄像头的组装、调试和测试等环节。
同时，我还了解了监控摄像头的设计原理和技术要求，通过导师的讲解和实践操作，掌握了摄像头的电路设计、镜头选择、图像处理等技术。
首先，我学习了监控摄像头的组装过程。
在组装过程中，我了解到监控摄像头由镜头、图像传感器、电路板等部分组成。
在组装过程中，我学会了如何正确安装镜头和图像传感器，如何连接电路板和电源等。
其次，我参与了监控摄像头的调试和测试环节。
在调试过程中，我学会了如何调整摄像头的焦距、曝光时间和亮度等参数，以获得清晰的图像效果。
在测试环节，我学会了如何使用专业的测试仪器进行图像质量评估和功能测试，确保摄像头的性能达到要求。
此外，我还了解了监控摄像头的设计原理和技术要求。
通过导师的讲解，我学习了摄像头的电路设计、镜头选择、图像处理等技术。
我了解到监控摄像头的核心部分是图像传感器，它将光信号转换为电信号，经过电路处理后，形成数字图像。
我还学习了如何选择合适的镜头，以满足不同的监控需求。
三、实习收获和反思通过本次实习，我对监控摄像头的设计、生产和维护有了更深入的了解，掌握了监控摄像头的基本工作原理和技术。
我学会了如何组装、调试和测试监控摄像头，提高了自己的实践能力和技术水平。
同时，我也认识到监控摄像头技术的发展和应用的重要性。
随着社会治安的严峻形势，监控摄像头已经成为公共场所和安全防范的重要设备。
通过实习，我了解到监控摄像头在画面质量、夜视效果、防暴性能等方面有了很大的提升，为社会的公共安全提供了更好的保障。
然而，我也意识到监控摄像头技术仍然存在一些挑战。
例如，摄像头的隐私保护问题、图像识别技术的准确性等。
摄像头测试指导手册第一部分：准备工作1.确认摄像头的型号和驱动程序。
第二部分：硬件测试1.确保摄像头已正确连接到电脑。
2.打开电脑上的图像采集软件。
3.在图像采集软件中，选择“设置”菜单中的“设备选项”或类似选项，以打开摄像头的设置界面。
4.在设置界面中，检查并调整摄像头的亮度、对比度、饱和度等参数，以获得最佳图像效果。
5.确保摄像头的图像稳定，没有模糊或晃动现象。
第三部分：软件测试1.打开电脑上的视频通话软件或视频录制软件。
2.在软件中，选择“设置”菜单中的“摄像头选项”或类似选项，以打开摄像头的设置界面。
3.在设置界面中，检查并调整摄像头的分辨率、帧率等参数，以适应软件的需求。
4.进行视频通话或视频录制，观察图像质量和流畅度是否符合要求。
5.在视频通话或视频录制的过程中，尝试调整摄像头的参数，以优化图像效果。
第四部分：网络测试1.进行网络视频通话或视频直播。
2.观察视频通话或视频直播的清晰度和延迟情况。
3.如有需要，尝试调整网络带宽和摄像头参数，以优化视频效果。
第五部分：其他测试1.进行低光环境下的测试，观察摄像头在暗光条件下的表现。
2.进行高光环境下的测试，观察摄像头在强光条件下的表现。
3.进行移动环境下的测试，观察摄像头在移动中的表现。
4.尝试不同的摄像头角度和距离，观察摄像头的视场范围和变形情况。
第六部分：故障排除1.如果无法打开摄像头，检查摄像头的连接是否松动，重新连接后尝试打开。
2.如果打开摄像头后没有图像，检查软件设置中是否选择了正确的摄像头设备。
3.如果图像质量不理想，检查摄像头参数设置是否合适，尝试调整参数后重新测试。
4.如果在视频通话或视频直播中出现画面花屏、卡顿或延迟，检查网络连接和带宽，尝试调整网络设置或降低视频质量。
第七部分：注意事项1.在测试过程中，保持测试环境的稳定和一致。
2.注意避免遮挡摄像头镜头或影响摄像头的光线条件。
3.尽量使用原厂提供的驱动程序和软件进行测试，以确保兼容性和稳定性。
从零开始搭建摄像头测试实验室一、实验室规模与测试卡摆放位置预算实验室一般分为影像实验室（18%灰漆墙面）和暗房（哑光黑漆墙面），可以根据需求选择。
实验室的搭建需要预算好需要摆放的测试卡空间和位置，一般规模实验室长X宽为3X3米，这样放能容纳下一张最大的八倍测试卡（2848x1600mm），便于调整补光灯位置和摄像机角度进行测试。
我司实验室搭建前图片：二、实验室墙面及吊顶处理实验室拍摄需要一个反光比较少环境，标准的拍摄环境为18%反射率。
处理这块时可以选用我公司的ISS1838专业实验室标准18%灰漆对影像实验室墙面进行上漆（ISS1839专业实验室标准哑光黑漆可用做暗室上漆）。
在刷漆时，先将漆料均匀搅拌，然后用滚筒刷在墙面初步上漆。
间隙小的地方，用刷子进行单独处理。
处理完四周墙壁后，再对吊顶进行处理。
刷漆图片：三、实验室地面处理实验地面由于需要经常摆动测试架与及人员走动，所以不能刷漆，需要铺设灰色地毯，而且灰色地毯吸收光线很强，不用担心反光问题。
在铺设地毯时需要计算好地毯与实验室的长宽，摆放地毯进去时注意不要刮花已经刷好漆的墙壁。
铺设地毯可以采用布基胶粘贴。
地毯图片：四、实验室图卡摆放实验室图卡可以根据需求摆放测试卡，如分辨率测试卡TV-line 、 SFR 、MTF 、二十四色色卡、灰阶测试卡、畸变测试卡、视场角测试卡、杂光鬼影测试卡、肤色测试卡等。
测试卡分为带背板的和不带背板的。
如果您的实验室是用彩钢板搭建的，则可以选择不带背板的测试卡，直接用磁铁吸附在墙壁上。
或者用专门测试架置放测试卡，便于调整测试距离和位置。
图卡摆放示意图：五、拍摄环境摄像头拍摄需要一个标准的拍摄光照强度，标准光照强度为1000lux左右。
而测试卡又分为反射式和透射式测试卡，根据不同种类测试卡与及尺寸选用不同补光灯进行拍摄。
三种不同类型的补光源：六、搭建实验室全套设备列表实验室可以根据需求来选择相应的测试卡与及设备，以下为一个全面实验室的设备列表。
