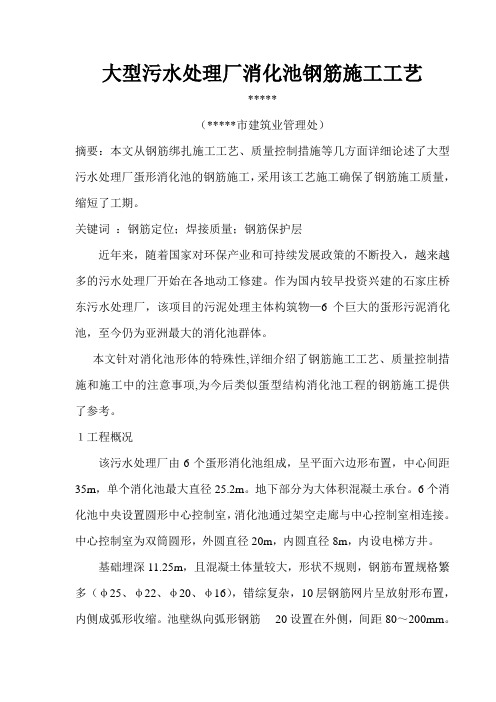

大型污水处理厂消化池钢筋施工工艺*****（*****市建筑业管理处）摘要：本文从钢筋绑扎施工工艺、质量控制措施等几方面详细论述了大型污水处理厂蛋形消化池的钢筋施工，采用该工艺施工确保了钢筋施工质量，缩短了工期。
关键词：钢筋定位；焊接质量；钢筋保护层近年来，随着国家对环保产业和可持续发展政策的不断投入，越来越多的污水处理厂开始在各地动工修建。
作为国内较早投资兴建的石家庄桥东污水处理厂，该项目的污泥处理主体构筑物—6个巨大的蛋形污泥消化池，至今仍为亚洲最大的消化池群体。
本文针对消化池形体的特殊性,详细介绍了钢筋施工工艺、质量控制措施和施工中的注意事项,为今后类似蛋型结构消化池工程的钢筋施工提供了参考。
１工程概况该污水处理厂由6个蛋形消化池组成，呈平面六边形布置，中心间距35m，单个消化池最大直径25.2m。
地下部分为大体积混凝土承台。
6个消化池中央设置圆形中心控制室，消化池通过架空走廊与中心控制室相连接。
中心控制室为双筒圆形，外圆直径20m，内圆直径8m，内设电梯方井。
基础埋深11.25m，且混凝土体量较大，形状不规则，钢筋布置规格繁多（φ25、φ22、φ20、φ16），错综复杂，10层钢筋网片呈放射形布置，内侧成弧形收缩。
池壁纵向弧形钢筋20设置在外侧，间距80～200mm。
横向圆弧水平筋16设置在内侧，间距100mm。
内外皮钢筋间采用10拉结筋，间距1000mm，呈梅花形布置。
２基础部分钢筋施工工艺基础部分需要大量不同半径环状钢筋，这些钢筋需提前弯曲加工成半成品，采用电弧单面搭接焊进行连接。
高低承台纵向钢筋逐渐变形缩尺，相互锚固穿插在网片之间进行绑扎。
每层网片之间采用22支撑马凳呈放射形布置，以确保钢筋位置的准确。
池壁纵向钢筋随着蛋体弧度弯锚入池底承台内。
第一承台3层圆形钢筋网片的绑扎→承台内4圈变形缩尺纵向钢筋的绑扎→第二承台3层圆环钢筋网片的绑扎→承台内3圈变形缩尺纵向钢筋的绑扎→承台间连接斜向钢筋的绑扎→第三承台4层圆环钢筋网片的绑扎→承台内4圈变形缩尺纵向钢筋的绑扎→池壁纵向钢筋的绑扎，见图1、图2。
工程位于路。
该工程建设单位为，设计单位为设计院,勘察单位为公司。
工程总建造面积为 m2，由组成。
污水处理池位于，为全现浇结构。
建造面积为460 平方米，包括事故处理池、接触氧池、二沉池、污泥储池、清水池、 UASB 反应池、絮凝沉淀池、综合设备间。
( 1 )组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸,了解设计意图，核对建造和结构及土建及设备安装专业图纸之间的尺寸是否一致。
(2)编制模板施工方案，对施工队进行技术交底。
(3)对施工人员进行安全和技术培训,加强班组的技术素质。
挖土机一台、双桥自卸车三台、车吊、电焊机、切断机、砼振动棒、圆盘锯、泥浆抽水泵两台、清水泵两台等。
钢筋采用一级、二级钢，商砼等级为防水C25S6,砂采用中砂，砖为MU 1 0 红砖保证现场的用水、用电的路线安全畅通，各种机械设备运行完好。
3. 2 .1 钢筋原材料的品种、规格、数量必须符合设计图纸的要求。
3.2.2 钢筋进场后,必须按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499 等的规定抽取试件作力学性能检验,由试验部门出具的复试报告，复试合格方可使用。
3. 2 .3 钢筋制作前必须由钢筋工长根据设计图纸和有关规范要求对构件钢筋进行翻样 ,然后作业班组按照放样图进行下料和钢筋保护层砂浆垫块的制作。
3.2.4 钢筋工长根据施工规范和操作工艺向施工班组做出详细的安全、技术交底。
3 . 3 .1 本工程采用的模板为竹胶板，板厚 1 0mm。
模板进场后，由项目部有关人员检验，合格后方可使用。
3.3．2 根据图纸设计要求绘制出配模图，按照审批好的配模图进行下料，现场不得乱裁模板。
3.3.3 工长按照操作工艺标准和施工规范的要求向班组做出详细的安全、技术交底，参加交底的施工人员应在交底书上签名。
3.4．1 模板、钢筋、预留孔洞已经安设完毕，经检查符合设计及规范要求,并办好隐检、预检手续。
3．4 .2 商品混凝土已提前通知搅拌站并详细告之所需混凝土的参数。
污水处理施工组织设计第一节工程总体简介工程名称：工程地址：建设单位：设计单位：招标内容：本工程根据图纸设计进行污水处理系统修建改造施工。
主要内容包括：基坑开挖；浇筑底板、墙板和顶板。
第二节设计概述污水处理系统改造工程分为两部分，第一部分为工程设计及污水处理设备制安，第二部分为土建工程施工。
本次招标活动为第二部分，即污水系统改造工程的土建工程招标，根据方案本项目设两座污水处理池。
第三节工程主要项目一、基坑土方开挖及回填工程量根据施工图及现场情况计算。
为不影响周边地区的生活与工作，开挖后的土方需外运至甲方指定的堆场。
三、污水处理池及设备基础施工见施工图，工程数量按图计算。
四、污水管道敷设五、电缆敷设六、地面恢复土方回填完成后，地面应按原状进行恢复，图书馆站地面六角砖约300m2,生活区站地面铺台湾草。
第四节施工特点1、地质情况复杂，地下水较丰富，给工程建设带来一定影响，宜采用降水防塌措施。
2、必须确保施工安全，及组织疏散现场交通，并控制好施工噪音。
3、局部地段由于地下水受到污染而对砼存在弱腐蚀性，施工时要控制好钢筋保护层厚度。
4、本场地区域大多埋有地下设施，施工前必须调查清楚，采取必要的防护措施。
5、工程对抗渗水要求高，必须按要求逐段做好堵水封水试验。
第三章施工部署及准备第一节组织机构本工程将列为我公司重点工程项目，实行公司一级管理，由公司领导组成指挥小组，项目严格按项目法组织施工，组建一个以项目经理为首的强有力的项目经理部，设立项目经理、项目总工程师、安全负责人、施工员、质检员、安全员、设备员、材料员、预算员各专业及材料试验等专业人员，公司总工程师担任技术负责人。
项目经理全面负责该工程的施工、技术、进度、安全、质量、材料、文明施工及消防等工作，对内统一指挥，全面调动各施工队伍进行施工，对外负责与各有关单位进行业务联系，疏通协调施工上各种关系，确保在最短时间、最快速度解决施工中出现的问题。
一、工程项目管理机构图项目管理机构图（见附图）第二节施工机构职能1、贯彻执行国家政府的有关法律、法规和政策，执行企业的各项管理制度。
污水处理池施工方案一、编制依据1 、混凝土结构工程施工质量验收规范GB50204-20022 、给水排水构筑物施工及验收规范GBJ141-903、建筑施工手册4、施工工艺标准5、污水池施工组织设计二、工程概况污水处理厂，位于厂区。
二沉池位于厂区东侧，为两个对称的直径40m 的圆形构筑物。
基础挖深为1.2m ，池底有6 道径向引发缝。
池壁水平施工缝留设在底板顶以上600mm 处，采用300 X3的镀锌钢板止水带。
池底及池壁纵向伸缩缝采用350 x 10mm钢板氯丁橡胶止水带加聚苯乙烯硬质泡沫板加聚硫密封膏40 厚。
缝宽40 。
混凝土强度等级C30，抗渗标号S6，水泥采用普通硅酸盐水泥，强度等级不低于32.5 ，在满足抗渗要求的同时满足强度要求，水灰比不大于0.50。
水泥用量（含掺合料）控制在320〜360kg/m3. 垫层为C15.三、施工部署和机械选择结合工程实际情况，二沉池施工以座为单位，根据后浇带划分施工段，分区组织流水。
二沉池为两个40m 直径的圆形构筑物，南北对称施工时交叉施工，先施工南侧后施工北侧。
施工顺序如下：挖土T底板垫层T底板钢筋T止水带T底板模板T砼T池壁钢筋T 止水带T池壁模板T砼T养护T拆模T走道板施工T闭水试验T回填土施工机械详见厂区施工组织设计。
人员准备及组织（1）、管理人员及职责建立以项目经理为首的质量保证体系。
项目经理部机构框图：项目经理项目各班坐项目经理：对工程质量全面负责，确保实现质量目标，对项目实施质量过程控制，认真执行三检制，定期召开质量会议，评价阶段工程质量，并对成品保护负责。
项目工程师：负责技术管理和质量记录的控制工作。
项目质保师：负责过程控制工作对不合格品的检验，监督不合格品处理，验证纠正和预防措施的落实工作。
负责对关键工序进行连续监控。
材料员：负责进场材料的采购、搬运、贮存管理工作，负责供货检验和试验工作。
施工员：负责按施工图纸、施工规范施工，负责合理安排劳力、设备、机具、材料等，确保工程质量，负责成品保护计划，实施工作。
1、工程结构概况工程位于路。
该工程建设单位为，设计单位为设计院，勘察单位为公司。
工程总建筑面积为 m2，由组成。
污水处理池位于，为全现浇结构。
建筑面积为460平方米，包括事故处理池、接触氧池、二沉池、污泥储池、清水池、UASB反应池、絮凝沉淀池、综合设备间。
2、施工准备2.1技术准备(1)组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。
(2)编制模板施工方案，对施工队进行技术交底。
(3)对施工人员进行安全和技术培训，加强班组的技术素质。
2.2机械准备挖土机一台、双桥自卸车三台、车吊、电焊机、切断机、砼振动棒、圆盘锯、泥浆抽水泵两台、清水泵两台等。
2.3材料准备钢筋采用一级、二级钢，商砼等级为防水C25S6，砂采用中砂，砖为MU10红砖3、作业条件3.1临时用水、用电保证现场的用水、用电的线路安全畅通，各种机械设备运行完好。
3.2钢筋工程作业条件3.2.1钢筋原材料的品种、规格、数量必须符合设计图纸的要求。
3.2.2钢筋进场后，必须按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，由试验部门出具的复试报告，复试合格方可使用。
3.2.3钢筋制作前必须由钢筋工长根据设计图纸和有关规范要求对构件钢筋进行翻样，然后作业班组按照放样图进行下料和钢筋保护层砂浆垫块的制作。
3.2.4钢筋工长根据施工规范和操作工艺向施工班组做出详细的安全、技术交底。
3.3模板工程作业条件3.3.1本工程采用的模板为竹胶板，板厚10mm。
模板进场后，由项目部有关人员检验，合格后方可使用。
3.3.2根据图纸设计要求绘制出配模图，按照审批好的配模图进行下料，现场不得乱裁模板。
3.3.3工长按照操作工艺标准和施工规范的要求向班组做出详细的安全、技术交底，参加交底的施工人员应在交底书上签名。
3.4砼工程作业条件3.4.1模板、钢筋、预留孔洞已经安设完毕，经检查符合设计及规范要求，并办好隐检、预检手续。
污水处理池施工组织设计一、项目背景污水处理是现代城市建设中重要的环境保护措施之一。
本项目旨在设计污水处理池的施工组织，确保施工过程安全高效，达到设计要求。
二、施工组织设计目标1. 确定污水处理池施工的总体安排和时间计划。
2. 制定施工工艺和施工方法，确保施工质量。
3. 确定施工现场的组织管理措施，保障施工安全。
4. 制定施工过程中的质量控制措施，确保施工质量。
5. 制定施工现场的环境保护和安全措施，保护周围环境和工人的安全。
三、施工组织设计内容1. 施工总体安排和时间计划根据污水处理池的设计要求和施工条件，制定详细的施工总体安排和时间计划。
包括施工工序、施工顺序、施工时间、施工人员配备等。
2. 施工工艺和施工方法根据污水处理池的设计要求，选择合适的施工工艺和施工方法。
包括挖掘、混凝土浇筑、设备安装等工艺和方法。
同时，制定相应的施工方案和施工工序，确保施工质量和进度。
3. 施工现场组织管理措施设计施工现场的组织管理措施，包括施工人员的配备和管理、施工设备的调配和管理、施工现场的布置和标识、施工材料的管理等。
确保施工过程中的组织有序和施工安全。
4. 施工过程质量控制措施制定施工过程中的质量控制措施，包括施工工序的质量要求、质量检查和验收标准、施工记录和报告等。
确保施工质量符合设计要求。
5. 施工现场环境保护和安全措施制定施工现场的环境保护和安全措施，包括施工现场的尘土控制、噪音控制、废水处理、安全防护等。
确保施工过程对周围环境和工人的安全无害。
四、施工组织设计实施步骤1. 收集项目相关资料，包括设计文件、施工条件、工程量清单等。
2. 分析项目要求和施工条件，确定施工组织设计的目标和内容。
3. 制定施工总体安排和时间计划，确定施工工艺和施工方法。
4. 设计施工现场的组织管理措施，包括人员配备、设备调配、现场布置等。
5. 制定施工过程中的质量控制措施，包括质量要求、检查标准、记录和报告等。
6. 设计施工现场的环境保护和安全措施，包括尘土控制、噪音控制、废水处理、安全防护等。
蛋形消化池施工组织设计一、引言本文档旨在设计蛋形消化池的施工组织方案，确保施工过程的安全、高效和顺利进行。
蛋形消化池是一种常用的污水处理设施，具有吸收、沉淀和分解污水中有机物质的功能。
在施工过程中，合理的组织设计可以最大程度上提高施工效率，并确保施工质量。
二、施工准备在蛋形消化池施工之前，应进行详细的施工准备工作，包括但不限于：1.制定施工计划：根据工程量和施工进度要求，制定详细的施工计划，明确施工工序和工期安排，并确定施工人员和设备需求。
2.准备材料和设备：根据设计要求，准备所需的材料和设备，包括蛋形消化池的构建材料、施工工具和机械设备等。
3.建立施工现场：按照安全要求，建立施工现场，并设置必要的施工警示标志，确保施工过程的安全。
三、施工流程蛋形消化池的施工流程分为以下几个主要步骤：1.确定施工地点：根据设计要求，在选定的地点进行现场勘察，并确定蛋形消化池施工的最佳位置。
2.土方开挖：根据设计图纸，进行土方开挖工作，确保开挖的尺寸和形状符合设计要求。
在开挖过程中，应特别注意土层的稳定和防止坍塌。
3.墙体施工：根据设计要求和施工图纸，进行蛋形消化池壁体的施工。
可以采用钢模板或玻璃钢模板进行构建，并在施工过程中进行墙体的检查和验收。
4.顶板施工：根据设计要求，进行蛋形消化池的顶板施工。
可以采用钢筋混凝土或预制混凝土构件进行顶板的施工。
在施工过程中，应注意顶板的水平度和强度。
5.排水系统安装：安装蛋形消化池的排水系统，包括进水管道、出水管道和通风系统等。
确保排水系统的密封性和通畅性。
6.结构检查和修整：对蛋形消化池的结构进行检查和修整，确保其符合设计要求和功能要求。
7.防水处理：对施工完成的蛋形消化池进行防水处理，采用合适的材料和施工工艺，确保消化池的密封性和防渗能力。
8.环境整理：清理施工现场，移除废料和杂物，整理施工区域，并进行环境保护工作。
四、施工安全措施在蛋形消化池的施工过程中，必须重视施工安全，采取相应的安全措施，确保施工人员的生命安全和财产安全。
xx污水处理厂蛋形消化池施工设计目录前言....................................... 29KzbrJ2Dh0第一章工程简况.............................. 39KzbrJ2Dh0一、工程特点................................... 39KzbrJ2Dh0二、施工现场特征............................... 49KzbrJ2Dh0三、施工条件................................... 59KzbrJ2Dh0四、主要实物工程量............................. 59KzbrJ2Dh0五、技术经济指标............................... 59KzbrJ2Dh0第二章施工方案............................. 69KzbrJ2Dh0一、施工程序................................... 69KzbrJ2Dh0二、施工段的划分，施工流向..................... 79KzbrJ2Dh0三、垂直运输和水平运输方式..................... 79KzbrJ2Dh0四、能源消耗................................... 79KzbrJ2Dh0五、施工组织形式、机构体制..................... 89KzbrJ2Dh0第三章施工方法和技术措施................... 99KzbrJ2Dh0一、主要分部分项施工方法和关键部位的技术措施 .. 99KzbrJ2Dh0二、采用新技术、新工艺、新材料计划............ 249KzbrJ2Dh0三、保证建筑标高、轴线、外形尺寸的措施........ 249KzbrJ2Dh0四、冬雨季施工措施............................ 259KzbrJ2Dh0第四章保证工程质量及安全措施............... 269KzbrJ2Dh0第五章节约资源及能源措施.................... 319KzbrJ2Dh0第六章施工网络进度计划..................... 329KzbrJ2Dh0第七章各项资源需要量计划.................... 339KzbrJ2Dh0第八章施工现场平面布置...................... 349KzbrJ2Dh0第九章工作计划表............................. 359KzbrJ2Dh0一、技术工作安排计划表................... 359KzbrJ2Dh0二、工程技术复核计划表................... 369KzbrJ2Dh0三、隐蔽工程验收计划表................... 369KzbrJ2Dh0四、质量创优计划表........................... 379KzbrJ2Dh0前言我部在xx污水处理厂共承担13个单位工程，重点是消化池，其工作量约占所承担全部工程一半。
目录工程概述工程概况工程特点施工条件主要工程量施工目标施工方案施工方案范围施工方案的选择施工顺序水平、垂直运输施工组织施工方法及技术措施测量放线土方工程钢筋工程模板工程架子工程砼工程预应力工程满水、闭气试验防腐、保温及饰面工程主要施工保证措施保证工程质量措施保证安全施工措施降低成本措施施工进度安排各项资源需用计划主要材料需用量计划劳动力需用量计划主要机械设备需用量计划现场临时水电需用量计划施工平面布置平面布置总平面管理现场文明施工工程概述工程概况杭州市四堡污水处理扩建工程位于杭州市杭海路号四堡污水处理厂厂区内，建设单位是杭州市运河截污处理工程——四堡污水处理扩建工程指挥部，由中国市政工程华北设计院设计，由华东勘测设计研究院杭州华东岩土工程公司负责勘察，由杭州市政公用建设监理公司负责工程监理，由杭州市市政工程总公司施工总承包，其中蛋形消化池由中国建筑第八工程局施工。
三座蛋形消化池工程是杭州市四堡污水处理扩建工程的重要组成部分，也是技术含量最高、施工难度最大、工期最紧、工艺要求最严的工程。
每座蛋形消化池的容积为。
基础为桩承台，其中桩为根Φ钻孔灌注桩，桩长，钢筋砼承台最小厚度为，壳体壁厚从渐变至。
蛋形体最大直径，上部和下部为圆台体，中间部分由半径为、弧度为°的圆弧旋转而成。
池高，内空高，埋深，双向无粘结预应力砼结构，详见附件一。
池壁外侧采用厚聚氨酯发泡保温层保温，彩钢板饰面。
池壁内侧采用无毒环氧防腐涂料防腐。
三座消化池通过架空连廊与中间的污泥控制室相连。
池壁内无粘结预应力筋采用Φ钢绞线，竖向均匀布置束（×Φ）预应力筋，环向共设置圈（由呈半圆形的两束筋组成）预应力筋，且为分段均布（分×Φ、×Φ、×Φ三种规格），详见附件二、三。
砼等级：地下无预应力筋部分的结构砼标号为、，其余为、，砼中均掺外加剂。
工程特点池体体形特异，内外表面均为弧形，池壁又为变截面，池体内空间大，因此构筑物的垂直度、同心度、标高、壁厚、内外半径等不易控制，施工难度较大。
济南污水处理厂蛋形消化池施工组织设计目录前言 (2)第一章工程概况 (2)一、工程特点 (3)二、施工现场特征 (3)三、施工条件 (4)四、主要实物工程量 (4)五、技术经济指标 (5)第二章施工方案 (5)一、施工程序 (5)二、施工段的划分，施工流向 (6)三、垂直运输和水平运输方式 (7)四、能源消耗 (7)五、施工组织形式、机构体制 (7)第三章施工方法和技术措施 (8)一、主要分部分项施工方法和关键部位的技术措施 (8)二、采用新技术、新工艺、新材料计划 (21)三、保证建筑标高、轴线、外形尺寸的措施 (22)四、冬雨季施工措施 (23)第四章保证工程质量及安全措施 (23)第五章节约资源及能源措施 (28)第六章施工网络进度计划 (29)第七章各项资源需要量计划 (30)第八章施工现场平面布置 (31)第九章工作计划表 (32)一、技术工作安排计划表 (32)二、工程技术复核计划表 (33)三、隐蔽工程验收计划表 (33)四、质量创优计划表 (34)前言我部在济南污水处理厂共承担13个单位工程，重点是消化池，其工作量约占所承担全部工程一半。
该池为蛋形双向钢绞线预应力钢筋砼壳体结构，共三座，池高44.531m，地下埋深15.131m，蛋形体最大内径24m，单池容积10536m3 。
基础砼在标高-3.831以下为300号（C28），以上为400号（C38），壳体砼为400号（C38），抗渗标号＞S8。
容积为10536立方米蛋形消化池壳体结构，在国内，在亚洲都属首例。
国外同类型结构，目前最大容积为15000立方米，它的建成不仅为我国在建筑结构中增添了一新的结构形式，也将为改变我国在污水处理工艺上，创造了一个更为合理更为有效的生产途径。
消化池图纸，是由上海市政设计院分期分批进行供应的，为满足施工进度要求，对±0.00以下工程和±0.00以上工程的施工组织设计已分别于九二年三月和九二年七月进行了编制。
污水处理厂蛋形消化池施工组织设计目录前言 (2)第一章工程概况 (3)一、工程特点 (3)二、施工现场特征 (4)三、施工条件 (4)四、主要实物工程量 (5)五、技术经济指标 (6)第二章施工方案 (6)一、施工程序 (6)二、施工段的划分，施工流向 (7)三、垂直运输和水平运输方式 (7)四、能源消耗 (8)五、施工组织形式、机构体制 (8)第三章施工方法和技术措施 (9)一、主要分部分项施工方法和关键部位的技术措施 (9)二、采用新技术、新工艺、新材料计划 (23)三、保证建筑标高、轴线、外形尺寸的措施 (24)四、冬雨季施工措施 (25)第四章保证工程质量及安全措施 (25)第五章节约资源及能源措施 (30)第六章施工网络进度计划 (32)第七章各项资源需要量计划 (32)第八章施工现场平面布置 (34)第九章工作计划表 (35)一、技术工作安排计划表 (35)二、工程技术复核计划表 (36)三、隐蔽工程验收计划表 (37)四、质量创优计划表 (38)前言我部在xx污水处理厂共承担13个单位工程，重点是消化池，其工作量约占所承担全部工程一半。
该池为蛋形双向钢绞线预应力钢筋砼壳体结构，共三座，池高44.531m，地下埋深15.131m，蛋形体最大内径24m，单池容积10536m3 。
基础砼在标高-3.831以下为300号（C28），以上为400号（C38），壳体砼为400号（C38），抗渗标号＞S8。
容积为10536立方米蛋形消化池壳体结构，在国内，在亚洲都属首例。
国外同类型结构，目前最大容积为15000立方米，它的建成不仅为我国在建筑结构中增添了一新的结构形式，也将为改变我国在污水处理工艺上，创造了一个更为合理更为有效的生产途径。
消化池图纸，是由xx市政设计院分期分批进行供应的，为满足施工进度要求，对±0.00以下工程和±0.00以上工程的施工组织设计已分别于九二年三月和九二年七月进行了编制。
此次编写，为消化池施工组织设计修订本，除把前两次编制本合而为一，并对在施工中与原施工组织设计内容有重大变更处进行一次修订外，同时将最近由设计院明确的防腐保温工程也一次列入本设计中。
该设计，经上级批准后，既为已完工程的施工总结，也作为指导未完工程的施工依据。
有关技术措施费用列入施工图预算。
第一章工程概况消化池工程包括三座蛋形双向钢绞线预应力钢筋砼结构的池体，池体总高45m，其中地下埋深15m，最大内径24m，单池容积10536m3。
其形式之新颖，体积之庞大，在国内乃至亚洲尚属首例。
一、工程特点1、结构形式复杂消化池为三维变曲面体，池壁为变截面。
为此，在钢筋绑扎、模板设计施工中，应考虑对构筑物的垂直度、同心度、标高、壁厚等的控制。
2、基础埋置深度大承台底部标高为-15.51m，承台底最薄处板厚1.6m，最厚处约5m，整个承台由Ф800钢筋砼灌注桩承受，单桩承载力500t，桩基已由山东省勘察院施工完毕。
3、基础砼一次浇灌量大基础砼施工划分为六层（段），最大砼浇筑量为550m3，由于基础表面积小，散热慢，在设计配合比及砼施工过程中，必须考虑减小水化热，防止池体砼表面出现裂缝。
4、预应力钢绞线张拉量大本工程采用低松弛、高强度钢绞线。
环向设置112道，分别为四束、六束。
纵向共设置64道，均为4束。
张拉方式：环向为三点同步张拉，纵向分为一端张拉及两端张拉两种。
二、施工现场特征污水处理厂厂区位于黄河和小清河的冲积平原。
原为稻田，地形平坦，地势低洼。
消化池工程位于厂区西北角，东临前浓缩池，西临贮气罐，北临围墙，南靠临时道路、自然地面标高为23.10m，设计±0.00标高为23.70m。
根据工程地质资料，该地区在自然地面以下至-15.00范围内的岩土层，主要为轻亚粘土、亚粘土和粘土，下层含有少量螺壳及姜固石。
－15.00～25.00范围内，岩土层主要为亚粘土，姜固石含量约占3%。
根据水文地质资料，该地区地下水位较高，枯水季节位于自然地面以下18m左右，雨季水位接近自然地面。
根据气象资料，历年来冬季最低气温-16.70℃；最大积雪深190mm，土壤冻结深440mm，雨季一般在每年的7－8月份常年主导风向为西南、东北风，最大风速达33.2m／S。
三、施工条件目前现场三通一平已基本完成。
消化池施工区域变压器额定容量为400KVA；水源系机井抽水；通至消化池场地的临时道路由施工单位自行完成，并与建设单位按实结算。
三大材原则上由建设单位供应，地方材料由施工单位组织货源，消化池砼有抗渗要求，为保证工程质量，砂子全部采用泰安中粗砂。
运距超过定额其价差由甲方承担。
机械配置：现场布置一台TQ60／80塔吊，两台强制式砼搅拌机，及一台固定式砼输送泵。
劳动力安排：高峰期劳动力需150人左右。
四、主要实物工程量见表1。
主要实物工程量汇总表表1五、技术经济指标见表2。
技术经济指标一览表表2第二章施工方案一、施工程序本工程三个池体的施工，各成独立体系、为加快施工进度，土方工程投入足够的人力，采取齐头并进的施工方法；钢筋砼工程按施工段在三池间组织流水。
先完地下工程，后进行地上工程；预应力张拉工程在主体钢筋砼工程施工过程中可穿插进行，主体钢筋砼工程结束后，集中一段时间完成预应力张拉；最后自上而下进行防腐保温。
施工流程图：二、施工段的划分，施工流向1、基础部分在标高-13.003、-10.831、-7.331、-5.331、-2.331、-0.40标高处留置施工缝，划分为六个施工段。
2、壳体部分在标高2.32、5.31、8.16、11.15、12.60、14.08、15.57、17.01、18.40、19.76、21.07、22.34、23.55、24.71、25.81、26.87、27.93标高处留置施工缝，划分为十八个施工段。
3、三个池体各施工段间展开流水作业。
三、垂直运输和水平运输方式钢筋、模板等的垂直运输采用TQ60／80一台。
砼的垂直、水平运输采用固立式砼输送泵一台。
深井降水 土方开挖砌毛石护壁 浇砼垫层 安装角钢支架 绑钢筋预埋波纹管 支模板 浇筑砼 拆模、砼养护环向预应力张拉V1—V18 土方回填 停止降水 +0.00以上脚手焊钢筋骨架 绑钢筋安波纹支模板 浇筑砼拆模养护 V19—V112环向预应力张拉 竖向预应力张拉闭水实验 防腐保温四、能源消耗用电量：机械动力总用电量：考虑TQ60／80塔吊1台；强制式搅拌机2台（10KW ） ；砼输送泵1台，插入式振动器6台， ZB4／500型预应力拉伸机油泵3台（3K ）；钢筋调直机1台，弯曲机 1台、深井降水泵37台（2.2KW ），对焊机1合（100KA ），交流电焊机（14KW ）6台。
电动机总容量：55.5＋10×2＋38.5+2.2×6＋5.5＋3＋2.2×37＋3×3=226.l （KW ） 电焊机总容量： 100＋6×14=184 （KW ）照明用电按动力用电 10％考虑，则： P=%)101()1846.075.01.2266.0(1.1+⨯⨯+⨯⨯ =1.1×291.28×1.1=352.45（KW ）选择SL －7-400／35型三相降压变压器（额定容量400KVA ），高压额定线电压400KV ，低压额定线电压0.4KV 。
五、施工组织形式、机构体制1.施工组织机构：本工程按项目法组织施工、项目成员是管理层，下设施工队。
施工队人员的多少，随工程进度而调整。
2、施工组织领导成员：第三章 施工方法和技术措施 一、 主要分部分项施工方法和关键部位的技术措施（一）土方工程1、降水：由于本地区地下水位较高，土方开挖前必须做好场区的降水工作、经各方面论证，本工程采用深井井点降水。
深井沿三座消化池的外围布置，距离土方开挖边线3.5m ，井与井间距10m ，井深25m 、约需40口井，用25m 扬程的潜水泵抽水，降水一直持续到基础完成。
井的成孔采用300型磨盘钻机，孔径Ф700，拟组织两台机组、井孔经冲洗出清水后方可下无砂管（内径Ф500），最后沿管周边均匀回填粗黄砂。
成井后，须对井进行灵敏度试验，若灵敏度达不到规范要求。
必须采取补救措施。
潜水泵下至22－23m 深度，用铁丝牢靠地固定在井口、抽水过程中，安排人员轮流值班，随时观察水质、水量的变化等情况，并做好项目经理技术负责人项目副经理、队长 工号技术负责人生产调度 材料设备 财务 预 算 技术质 量 计量检测 安 全记录。
在场区，应砌筑排水渠道、抽出的地下水由水渠排出场外。
为防止因停电而造成降水停顿，须在现场配备柴油发电机一台。
2、土方开挖由于本工程开挖工作面小，深度大，又有桩基影响，不宜利用机械施工，故决定全部采用人工开挖。
土方开挖按结构设计的两个平面为界，划分为三个施工段，每段放坡坡度根据本段岩土层的物理力学指标。
通过计算，分别定为i1=0.75，i2=7.327，i3=0.34（详见7）。
挖方前应按上述坡度放线，开挖严格按放线尺寸进行。
为保证基坑的尺寸和坡度，放线周边尺寸可留出50cm左右的富余量。
开挖时，每池留设l－2条坡道，弃土外运可使用卷扬机的拖拉机绞盘牵引人力推车，沿坡道运出。
3、毛石护壁砌筑在开挖过程中，为保证边坡的稳定，在每段全方完成后应立即进行毛石护壁的砌筑。
护壁砌筑前，应在基底回填500厚3：7灰土，干容重1.55。
护壁的材料选用毛石和75＃水泥砂浆。
各种材料必须符合有关质量标准要求。
护壁的砌筑必须按有关施工规范和操作规程进行，砂浆应密实饱满，灰缝厚度宜为20－30mm，组砌方法正确，宜分皮卧砌，上下错缝，内外搭接。
不准采用外面侧立石块，中间填心的砌筑方法。
由于标高-5.331下两段护壁兼作基础外模，其内表面尺寸要求严格控制。
表面平整度不大于20mm。
在第二、三道护壁上共设置了五道钢筋砼圈梁，以增强护壁的整体性。
砼标号为200#。
施工应符合钢筋砼施工有关规定。
4. 土方回填：土方回填，应在基础砼结束、并完成环向张拉后进行。
回填土料表层用现场弃土，深层可利用原状粉煤灰，土料粒径，含水率须符合规范要求。
采用人工的填、机械夯实。
每表虚铺厚度25—30cm。
回填过程中应进行含水率、干容重实验。
（二）钢筋工程本工程的结构形式复杂，为双向曲面体，钢筋几乎全部为曲线形式。
基础部分非预应力钢筋含量较少，壳体部分池壁较薄，钢筋保护层较小，为了保证钢筋位置的准确，并按设计要求成形，为此，必须采取如下措施：1、严格放样下料在钢筋加工场平整一块20×30m2场地，作为下料场地，对主筋特别是基础（10）－（14）号筋，所有环状细筋及池壁所有钢筋，均须放大样下料制作。
对其中的环向筋，应逐根放样。
