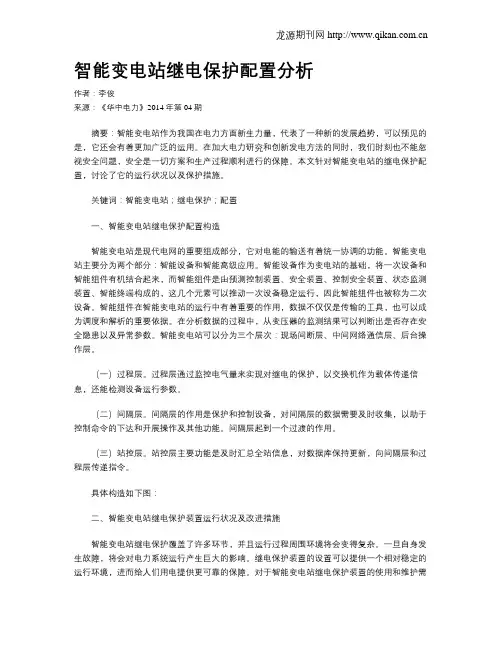

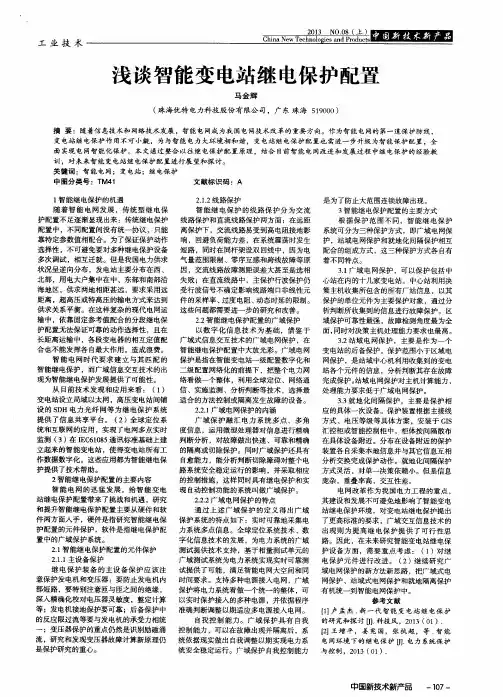

智能变电站继电保护配置分析作者：李俊来源：《华中电力》2014年第04期摘要：智能变电站作为我国在电力方面新生力量，代表了一种新的发展趋势，可以预见的是，它还会有着更加广泛的运用。

在加大电力研究和创新发电方法的同时，我们时刻也不能忽视安全问题，安全是一切方案和生产过程顺利进行的保障。

本文针对智能变电站的继电保护配置，讨论了它的运行状况以及保护措施。

关键词：智能变电站；继电保护；配置一、智能变电站继电保护配置构造智能变电站是现代电网的重要组成部分，它对电能的输送有着统一协调的功能。

智能变电站主要分为两个部分：智能设备和智能高级应用。

智能设备作为变电站的基础，将一次设备和智能组件有机结合起来，而智能组件是由预测控制装置、安全装置、控制安全装置、状态监测装置、智能终端构成的，这几个元素可以推动一次设备稳定运行，因此智能组件也被称为二次设备。

智能组件在智能变电站的运行中有着重要的作用，数据不仅仅是传输的工具，也可以成为调度和解析的重要依据。

在分析数据的过程中，从变压器的监测结果可以判断出是否存在安全隐患以及异常参数。

智能变电站可以分为三个层次：现场间断层、中间网络通信层、后台操作层。

（一）过程层。

过程层通过监控电气量来实现对继电的保护，以交换机作为载体传递信息，还能检测设备运行参数。

（二）间隔层。

间隔层的作用是保护和控制设备，对间隔层的数据需要及时收集，以助于控制命令的下达和开展操作及其他功能。

间隔层起到一个过渡的作用。

（三）站控层。

站控层主要功能是及时汇总全站信息，对数据库保持更新，向间隔层和过程层传递指令。

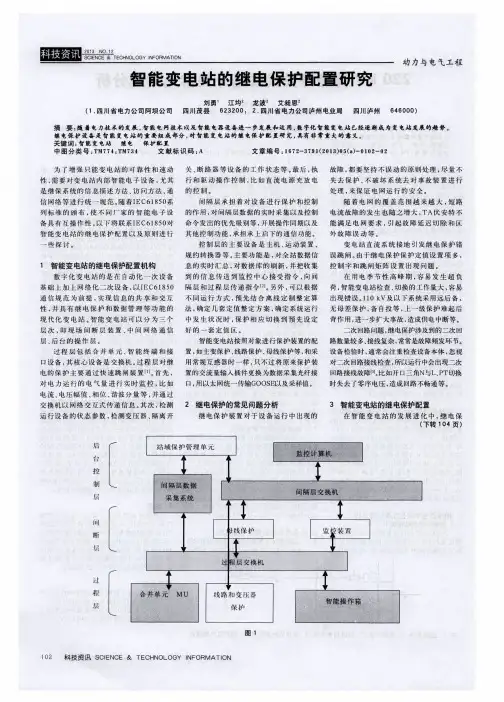

具体构造如下图：二、智能变电站继电保护装置运行状况及改进措施智能变电站继电保护覆盖了许多环节，并且运行过程周围环境将会变得复杂。

一旦自身发生故障，将会对电力系统运行产生巨大的影响。

继电保护装置的设置可以提供一个相对稳定的运行环境，进而给人们用电提供更可靠的保障。

对于智能变电站继电保护装置的使用和维护需要按照相应的国家规范，提高其有效运行的可靠性。

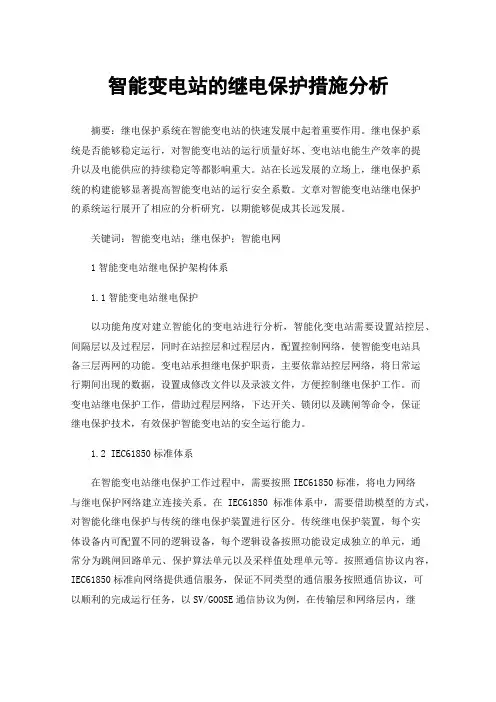

智能变电站的继电保护措施分析摘要：继电保护系统在智能变电站的快速发展中起着重要作用。

继电保护系统是否能够稳定运行，对智能变电站的运行质量好坏、变电站电能生产效率的提升以及电能供应的持续稳定等都影响重大。

站在长远发展的立场上，继电保护系统的构建能够显著提高智能变电站的运行安全系数。

文章对智能变电站继电保护的系统运行展开了相应的分析研究，以期能够促成其长远发展。

关键词：智能变电站；继电保护；智能电网1智能变电站继电保护架构体系1.1智能变电站继电保护以功能角度对建立智能化的变电站进行分析，智能化变电站需要设置站控层、间隔层以及过程层，同时在站控层和过程层内，配置控制网络，使智能变电站具备三层两网的功能。

变电站承担继电保护职责，主要依靠站控层网络，将日常运行期间出现的数据，设置成修改文件以及录波文件，方便控制继电保护工作。

而变电站继电保护工作，借助过程层网络，下达开关、锁闭以及跳闸等命令，保证继电保护技术，有效保护智能变电站的安全运行能力。

1.2 IEC61850标准体系在智能变电站继电保护工作过程中，需要按照IEC61850标准，将电力网络与继电保护网络建立连接关系。

在IEC61850标准体系中，需要借助模型的方式，对智能化继电保护与传统的继电保护装置进行区分。

传统继电保护装置，每个实体设备内可配置不同的逻辑设备，每个逻辑设备按照功能设定成独立的单元，通常分为跳闸回路单元、保护算法单元以及采样值处理单元等。

按照通信协议内容，IEC61850标准向网络提供通信服务，保证不同类型的通信服务按照通信协议，可以顺利的完成运行任务，以SV/GOOSE通信协议为例，在传输层和网络层内，继电保护基本数据，都可以在上述两个层面内完成覆盖，同时还能通过拓展的方式，丰富数据类型。

1.3基于数据帧传输的运行机制使用传统的继电保护装置，变电站需要设立相应的通道，如采样通道或者命令信号通道，都会影响到保护装置处理数据的效率。

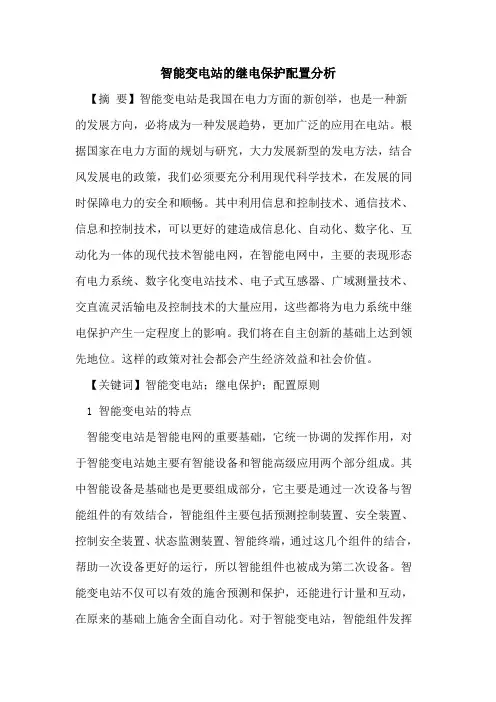

智能变电站的继电保护配置分析【摘要】智能变电站是我国在电力方面的新创举，也是一种新的发展方向，必将成为一种发展趋势，更加广泛的应用在电站。

根据国家在电力方面的规划与研究，大力发展新型的发电方法，结合风发展电的政策，我们必须要充分利用现代科学技术，在发展的同时保障电力的安全和顺畅。

其中利用信息和控制技术、通信技术、信息和控制技术，可以更好的建造成信息化、自动化、数字化、互动化为一体的现代技术智能电网，在智能电网中，主要的表现形态有电力系统、数字化变电站技术、电子式互感器、广域测量技术、交直流灵活输电及控制技术的大量应用，这些都将为电力系统中继电保护产生一定程度上的影响。

我们将在自主创新的基础上达到领先地位。

这样的政策对社会都会产生经济效益和社会价值。

【关键词】智能变电站；继电保护；配置原则1 智能变电站的特点智能变电站是智能电网的重要基础，它统一协调的发挥作用，对于智能变电站她主要有智能设备和智能高级应用两个部分组成。

其中智能设备是基础也是更要组成部分，它主要是通过一次设备与智能组件的有效结合，智能组件主要包括预测控制装置、安全装置、控制安全装置、状态监测装置、智能终端，通过这几个组件的结合，帮助一次设备更好的运行，所以智能组件也被成为第二次设备。

智能变电站不仅可以有效的施舍预测和保护，还能进行计量和互动，在原来的基础上施舍全面自动化。

对于智能变电站，智能组件发挥了重要的作用。

因为其特有的方式和信息量，自动化表现在，数据不是像以前只作为传输，现在在传输的基础上更好的分析，然后传到电网调度机构中，主要是通过自动化平台以及自动化系统中高级应用模块进行对数据的剖析，进行智能的控制，决策，最后发出警告的信号。

在这一分析过程中，可以通过对变压器的检测发现其中存在的安全隐患和不符合参数的信息，当出现这一系问题时，设备将自己发出警报信息。

通过设备信息数字字化、标准共享化、通信平台网络化。

有了这些强大的功能外，它还具备集成化、结构紧凑化、状态可视化等显著技术特征，可以更好的扩展、升级、维护，甚至可以更高形式和性能上进行改造。

500kV智能变电站继电保护配置设计方案分析作者：翟文涛孙忠省周长春来源：《科学与财富》2014年第12期摘要：对于整个电网系统而言，做好智能变电站继电保护配置设计工作显得极为重要。

本课题笔者以某地区500kV智能变电站为例，对其继电保护配置设计方案进行了分析与探究，希望以此为提高电网供电的可靠与安全提供一些具有价值性的参考依据。

关键词：500kV;智能变电站;继电保护0. 引言在智能变电技术日益进步及发展的背景下，智能电网的要求也越来越高。

为了使智能电网的要求得到充分满足，加强继电保护设备的设计便显得极为重要。

智能变电站继电保护配置设计方案是否优化及完善，在很大程度上决定了整个电网系统的可靠性与安全性[1]。

鉴于此，本课题对“500kV智能变电站继电保护配置设计方案”进行探讨与研究具有尤为深远的重要意义。

1. 工程简要概述以某地区500kV智能变电站为例，其设计具有四组200 MVA有载调压主变压器装设，而本工程装设了两组，电压等级分为500kV、220kV及66kV;电气主接线使用了一个半断路器接线，一共具备七个完整串，500kV在本工程出现为三回;220kV主接线形式是双母线双分段接线，专用的母联断路器装设了两组，另外还有分段断路器两组装设，220kV最终出现次数为16回。

2. 500kV智能变电站继电保护配置设计方案分析2.1 500 kV断路器保护首先，在500 kV线路保护方面，进行直接采样、直接跳断路器，通过GOOSE网络将断路器失灵、重合闸启动，以通信专业的通道安排为依据，使用两个不相同的路由通道。

其次，在500 kV断路器保护方面，断路器保护进行直接采样、跳闸，当断路器失灵时，通过GOOSE网络跳相邻断路器。

再则，在500 kV母线保护方面，每段目前的母线差动保护装置以远景规模双重化进行配置。

母线保护以直接的方式进行采样及跳断路器，通过GOOSE网络传输实施失灵启动。

最后，在故障测距装置方面，为了使线路故障能够实现精确定位，例地形复杂、巡查不便的线路，需有专用故障测距装置配置，行波测距装置采样值使用的传输方式是“点对点”，数据采样频率需大于500kHz。

500kV智能变电站继电保护配置设计方案分析摘要：随着城市的不断发展和电力需求的不断增加，用户对供电可靠性的要求越来越高，这加快了我国电网的智能化建设。

在工业界，智能变电站的继电保护配置开始受到人们的关注。

关键词：500kV智能变电站；继电保护配置；设计方案引言随着科学技术的不断发展，智能变电站技术在这一过程中也不断得到应用。

为了适应智能电网的实际发展，有必要对智能变电站的继电保护装置进行改进，以保证整个电网系统的安全。

1智能化变电站的概念智能变电站设备是指变电站设备在运行过程中对信息进行数字化管理和操作。

关键是要以光电技术为基础，把计算机技术、信息手段和网络技术完美结合起来。

此外，变电站设备的功能还具有随时监控的功能。

如果变电站设备工作中存在其他问题，利用该功能可以快速找到问题产生的原因，进而快速有效地处理问题，可以有效地提高变电站设备工作的有效性和可靠性。

一般来说，在功能化变电站设备中采用了大量的现代技术，实现了变电站设备所有数据的全面采集，并采用智能化操作对所有数据进行汇总和分析，提高了数据和信息的有效性和准确性。

2智能化变电站的特点2.1信息的交互式传递智能变电站设备的显著特点是能够实现信息的交互传输。

这是因为变电站功能设备对数据信息的要求比较高，数据信息必须在每个系统中传输，而且还要在每个设备中传输。

2.2数据收集的精确性数据参数的准确存储是变电站功能设备的一个重要属性。

变电站设备通常采用光电变压器来存储数据，具有较高的精度。

一旦数据的准确性达不到标准，就会给智能变电站设备的工作带来非常恶劣的影响。

2.3处理方式的科学性在实现参数存储的过程中，智能变电站设备通常不通过选择。

这是因为这些数据中包含的信息量非常大，而且数据的表达形式也不尽相同。

因此，采用以往的数据处理方法会对变电站设备的工作效率产生较大的影响。

为了实现高效的数据处理，满足现阶段变电站设备的工作需要，必须采用节奏管理的方法来实现处理。

论500kV智能变电站继电保护配置方案随着生活水平的提高，人们对电量的需求不断增长。

供电企业必须建设更多的变电站，以提供更多的电能。

要实现变电站安全和可靠地运行，尤其是500kV 智能变电站，需要规划更先进的继电保护配置方案。

基于此，本文就针对500kV 智能变电站继电保护配置方案进行了简要分析，仅供参考。

标签：500kV;智能变电站;继电保护;配置方案近年来，国家的智能变电技术得到了全面的发展和进步，而国民对智能电网的要求也在逐渐提高，继电保护设备在整个电网运行过程中的重要作用也凸显出来，只有保证智能变电站继电保护配置设计方案得到真正的优化和完善，才能够从根本上提高整个电网系统在运行过程中的可靠和安全性。

因此针对500kV智能变电站继电保护配置设计方案的研究具有十分重要的现实意义。

1智能变电站同传统变电站的区别随着我国科技水平的不断进步，各种智能化设备开始不断从研究投入使用，智能变电站同传统的变电站相比，不仅具备极高的智能化特点，同时对比传统变电站来说无疑是一种更先进环保的选择，并且其高度的集成化无疑更适合日后的电网建设。

在另一方面，智能变电站还应用了通信平台网络化的信息技术，同时对全站的信息共享方面采取了更加标准化的措施，使得智能变电站同传统变电站相比，不仅能够更加有效的完成自动化的信息采集、信息测量、保护等功能，同时还能够根据具体的需求提供对电力输出，并且还能够支持电网的自动控制与调节功能，同时根据信息化的通信网络平台实现在线的决策分析等更高层次的功能。

1.1变电站的结构智能变电站同传统变电站之前的一个明显差异点就是两者之间的网络结构，传统变电站网络结构主要是采用电缆的硬接点，采用后台通信方式进行一次设备与二次设备之间的信息采集与传输。

而新型的500kV智能变电站则是将全部设备都加入进网络结构之中同时信息的采集和传输方式也由传统的电缆转变成了网络方式。

随着越来越多的智能变电站的兴建，我国的智能电网建设获得了不断的完善。

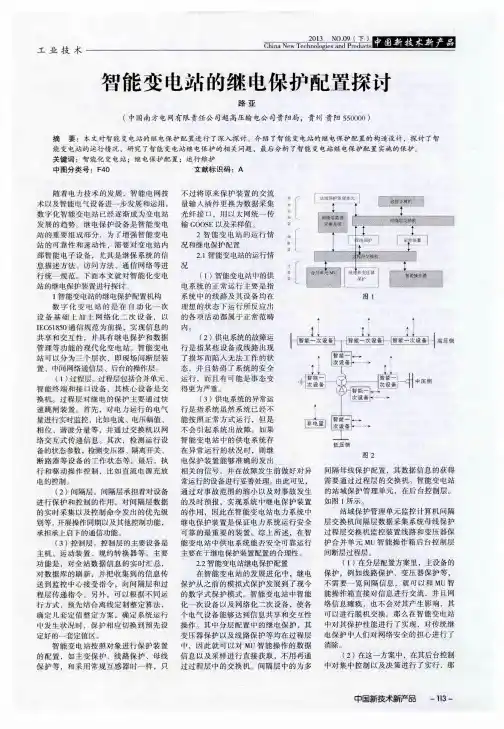

智能变电站的继电保护配置分析随着现代电力系统的不断发展，变电站的保护配置也变得越来越复杂。

而在计算机技术和智能控制的发展下，智能变电站已经成为一个热门话题。

智能变电站是指应用最新的计算机、通讯、传感器、控制器等技术，在传统变电站的基础上加入智能化、自动化、信息化等多种功能，以提高电力系统的可靠性、安全性和经济性。

继电保护是智能变电站中的一个重要组成部分。

继电保护是指通过特定装置检测电力系统中电气故障或过电流等异常情况，并对系统进行快速、准确地保护。

继电保护的配置应该能够依据不同场合进行灵活配置，以实现对重要电力系统组件的保护，同时避免对无故障的组件进行误保护。

智能变电站的继电保护配置是一个复杂的问题，需要考虑很多因素，如故障模式、线路类型、装置类型等。

在实际应用中，继电保护配置建议按照以下步骤进行：第一步：确定继电保护类型在智能变电站的继电保护配置中，需要确定不同继电保护类型的选择。

具体而言，继电保护类型包括过流保护、接地保护、差动保护、跳闸保护和保护信号等。

每一类继电保护对应的故障类型不同，要选择合适的继电保护类型是必要的。

第二步：确定装置的作用范围根据电气系统的结构、特性和工艺等因素，确定每个继电保护装置的作用范围。

比如，当选择过电流保护时，应该确定其所监测的范围，即具体线路和设备的保护范围，以确保保护覆盖率和准确性。

第三步：确定装置触发条件除了确定装置作用范围之外，还需要确定触发装置的具体条件。

例如，当确立了设备的保护范围后，需要设置过电流保护的动作电流值、动作时间以及延时时间等参数，以确保保护装置的动作响应准确，不会对无故障的电气设备造成影响。

第四步：检验保护的可靠性保护配置完成后，需要通过模拟故障情况和真实工况模拟等方式对保护的可靠性进行检验。

在此过程中，需要注意保护装置的动作是否快速、准确，以及保护装置是否能判断出存在故障等情况，以确保保护装置的可靠性和稳定性。

智能变电站的继电保护配置需要考虑到诸多因素，从而确保电网的可靠性和稳定性。
