山西华尧工程质量检测有限公司作业指导书 文件编号：SXHY-WP03-02-2016
第 1 页 共6页
主题：钻芯法检测混凝土抗压强度 第A版
实施日期：2016年12月21日 1．适用范围
1.1本指导书适用于钻芯方法检测结构中强度不大于80 MPa的普通混凝土的强度。
1.2本指导书适用于从混凝土结构中钻取芯样，以测定普通混凝土的强度。
1.3钻芯法检测混凝土强度主要用于下列情况：
a.对试块抗压强度的测试结果有怀疑时，如试块强度很高而结构混凝土质量很差，或试块强度不足而结构质量较好等；
b.因材料、施工或养护不良而发生混凝土质量问题；
c.混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土；
d.需检测多年已建成的建筑结构或构筑物中混凝土强度。
1.4对混凝土强度等级低于C1O 的混凝土结构，不宜采用钻芯法检测。
2.引用标准
JGJ/T384-2016《钻芯法检测混凝土强度技术规程》
GB/T50081-2002《普通混凝土力学性能试验方法》
3.芯样尺寸
抗压试验的芯样试件宜使用标准芯样（试件、标准芯样试件为芯质量符合要求且芯样公称直径为100mm、高经比为1∶1的混凝土圆柱体试件），其公称直径不宜小于骨料最大粒径的3倍，也可采用小直径芯样试件，但其公称直径不应小于70 mm，且不得小于骨料最大粒径的2倍；
4.芯样的数量
芯样数量可按下式预估
ncor,r=400δ2 （ ncor,r：芯样数量，δ2 ：混凝土抗压强度变异系数）
对于直径100mm的芯样，芯样数量尚不少于6个，对于小直径芯样，芯样数量尚不小于9个。
5.资料收集 采用钻芯法检测结构混凝土强度前，应具备下列资料：
5.1工程名称、部位及设计、施工、监理、建设单位名称；
5.2结构或构件种类、外形尺寸及数量；
山西华尧工程质量检测有限公司作业指导书 文件编号：SXHY-WP03-02-2016
jgjt384-2016 钻芯法检测混凝土强度技术规程
一、概述
钻芯法检测混凝土强度是一种常用的非破坏性检测方法，可用于测定养护期结束后混凝土的强度、检测混凝土在使用过程中的强度变化和评估混凝土结构的耐久性。本技术规程旨在规范钻芯法检测混凝土强度的测试方法和要求，以保证检测结果的准确性和可靠性。
二、设备与材料
1. 钻芯采样机、钻芯器
2. 测量工具：卡尺、直尺等
3. 钻芯：直径不小于50mm，长度不小于100mm
4. 标准强度试件：混凝土标准立方体或圆柱体
5. 注浆材料
6. 其他必要的辅助设备与材料
三、操作步骤
1. 按照设计要求选择钻芯取样点，并确定钻芯直径和长度。
2. 根据钻芯直径和长度，在混凝土表面钻孔，并用钻芯采样机取出钻芯。
3. 清理钻芯表面，测量钻芯直径和长度，记录取芯位置和编号。
4. 将钻芯样品进行切割和研磨处理，使其平整光滑。
5. 对切割后的钻芯样品进行干密度、容重、孔率和吸湿率等物理性质的测试。
6. 进行标准强度试件的制备，按照标准试验方法进行强度测试。
7. 根据取样位置和编号，将钻芯样品的强度与相应的标准强度试件的强度进行对比，计算得出混凝土强度值。
四、注意事项 1. 钻芯的取样位置和数量应符合设计要求，并避免影响结构的正常运行。
2. 在钻芯采样过程中应注意安全，并确保钻芯质量。
3. 钻芯样品研磨时应注意避免破坏对应位置的强度层。
4. 混凝土强度的计算应考虑取样位置、数量、大小、养护质量等因素的影响。
5. 钻芯法检测混凝土强度结果应具有代表性和可比性，且应与其他检测方法的结果进行比对和验证。
五、结论与评定
根据计算所得的混凝土强度值，可以评定混凝土结构的强度等级或评估其耐久性。需要注意的是，钻芯法检测混凝土强度的结果仅供参考，不应作为结构安全的唯一指标。在进行工程决策和管理时，应综合考虑多种因素，并采用多种可靠的检测方法来评估混凝土结构的安全性。

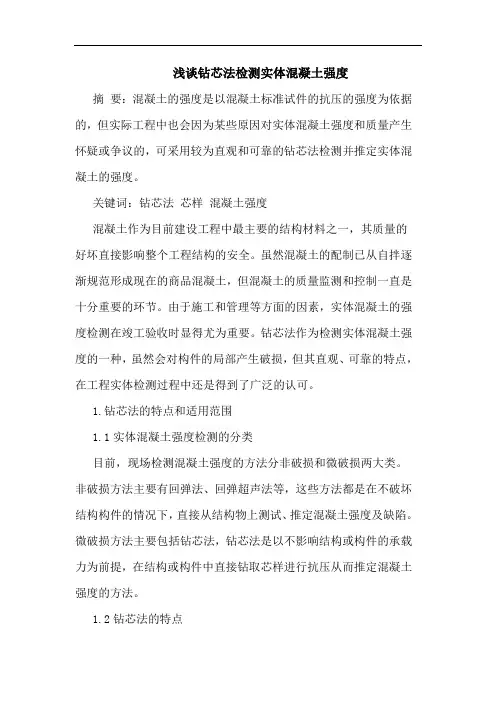

浅谈钻芯法检测实体混凝土强度
摘 要：混凝土的强度是以混凝土标准试件的抗压的强度为依据的，但实际工程中也会因为某些原因对实体混凝土强度和质量产生怀疑或争议的，可采用较为直观和可靠的钻芯法检测并推定实体混凝土的强度。
关键词：钻芯法 芯样 混凝土强度
混凝土作为目前建设工程中最主要的结构材料之一，其质量的好坏直接影响整个工程结构的安全。虽然混凝土的配制已从自拌逐渐规范形成现在的商品混凝土，但混凝土的质量监测和控制一直是十分重要的环节。由于施工和管理等方面的因素，实体混凝土的强度检测在竣工验收时显得尤为重要。钻芯法作为检测实体混凝土强度的一种，虽然会对构件的局部产生破损，但其直观、可靠的特点，在工程实体检测过程中还是得到了广泛的认可。
1.钻芯法的特点和适用范围
1.1实体混凝土强度检测的分类
目前，现场检测混凝土强度的方法分非破损和微破损两大类。非破损方法主要有回弹法、回弹超声法等，这些方法都是在不破坏结构构件的情况下，直接从结构物上测试、推定混凝土强度及缺陷。微破损方法主要包括钻芯法，钻芯法是以不影响结构或构件的承载力为前提，在结构或构件中直接钻取芯样进行抗压从而推定混凝土强度的方法。
1.2钻芯法的特点
钻芯法钻取的芯样试件直接取自于混凝土结构本身，能比较客观的反应出该结构体混凝土的实际强度；其次是试件检测方法与传统的立方体试块检测方法相同，直接在压力机上测得其最大力然后换算成强度，试验直接直观，结论容易被用户所接受。用钻芯法检测混凝士的强度、裂缝、接缝、分层、孔洞或离析等缺陷.具有直观、可靠、精度高等特点。
1.3钻芯法适用范围
混凝土结构应按《混凝土结构工程施工质量验收规范》gb50204中的要求，制作立方体标准试块，在标准温度、湿度、标准龄期条件下进行混凝土强度的评定和验收。如果出现下列情况，可采用钻芯法检测实体混凝度的强度，并作为处理混凝土质量事故的主要技术依据：
钻芯法检测混凝土强度
一、检测准备：（1）工程名称及设计、施工、建设单位，结构或构件种类，外形尺寸以及数
量。
（2）混凝土检测龄期、设计混凝土强度等级。
（3）有关的结构图和施工图。
二、钻芯部位：（1）结构或构件受力较小的部位；
（2）混凝土强度具有代表性的部件；
（3）便于钻芯机安放于操作的部位；
（4）避开主筋、预埋件和管线的位置。
三、钻芯数量：（1）单个构件，有效芯样试件的数量不应少于3个；对于较小构件，有效芯
样数量不得少于2个
（2）检测批检测数量：标准芯样试件的最小样本容量不宜少于15个，小直
径芯样试件的最小样本容量应适当增加，芯样应随机抽取，且取芯位置
应符合规定。
四、芯样标记： 从钻孔中取出的芯样稍微晾干后，应标上清晰的标记。
五、芯样加工：（1）采用锯切机加工成标准抗压芯样，即高度和直径之比为1.00，一般高度
为100mm。
（2）标准芯样试件，每个试件最多允许含有2根直径小于10mm的钢筋，
公称直径小于10cm的芯样试件，每个试件最多只允许含有1根直径小
于10mm的钢筋。
（3）芯样内的钢筋与芯样试件的轴线基本垂直并离开端面10mm以上。
（4）芯样端面应进行处理，宜采取在磨平机上磨平端面的处理方法，
